Топливный бак и магистрали — Li L7

Увеличитель запаса хода (ДВС-генератор) · Система подачи топлива · Li L7 2022–2023
13 операций69 шагов4 момента затяжкиспецинструмент

⚠ Важно

Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.

Параметры узла — сводка

Специнструмент: Платформа для подъёма батареи (электрогидравлическая) (VZF9NWYP6T)

Крепёж и артикулы: Q1840820TF61S, Q1841025TF61S

Одноразовые детали: 3 позиц. — при установке заменяются новыми.

1 Разделительный хомут трубки II

снятие: 2 шагаустановка: 2 шагастр. 718–719 оригинала

Подготовительные работы 3

  1. Двери автомобиля книга владельца
  2. Включение режима подъёма автомобиля
  3. Подъём и опускание автомобиля

Снятие 2 шага

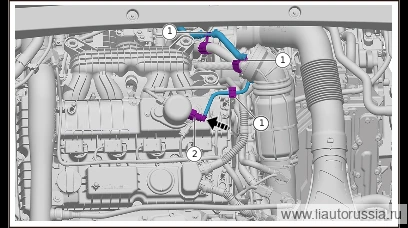

  1. Шаг 1

    Разблокируйте разделительный хомут трубки II, отсоедините отводящую трубку абсорбера от разделительного хомута трубки II.

  2. Отсоедините разделительный хомут трубки II от блока двигателя в сборе, снимите разделительный хомут трубки II.

Установка 2 шага

  1. Шаг 1

    Установите разделительный хомут трубки II.

  2. Подсоедините отводящую трубку абсорбера к разделительному хомуту трубки II, заблокируйте разделительный хомут трубки II.

↑ к списку операций

2 Монтажный кронштейн хомута трубки

снятие: 3 шагаустановка: 3 шага1 момент затяжкистр. 720–721 оригинала
Примечания
  • После завершения установки опустите автомобиль до соприкосновения с полом.
  • Не перемещайте автомобиль в этот момент.
  • Нажмите на экране «Выйти из режима подъёма», система автоматически начнёт накачку.
  • По завершении накачки автомобиль можно перемещать по необходимости.

Подготовительные работы 5

  1. Двери автомобиля книга владельца
  2. Включение режима подъёма автомобиля
  3. Подъём и опускание автомобиля
  4. Защитная балка шасси
  5. Левая передняя нижняя защита днища

Снятие 3 шага

  1. Шаг 1

    Отсоедините хомут трубки в сборе от монтажного кронштейна хомута трубки.

  2. Шаг 2

    Отсоедините фиксатор отводящего шланга 2 аккумуляторной батареи (1 шт.).

  3. Выверните крепёжную гайку (2 шт.) монтажного кронштейна хомута трубки, снимите монтажный кронштейн хомута трубки.

    🔧 торцевая головка 10 мм

Установка 3 шага

  1. Шаг 1

    Установите монтажный кронштейн хомута трубки, установите крепёжную гайку (2 шт.) монтажного кронштейна хомута трубки. Гайка с шестигранной фланцевой головкой Q32006F61 Момент затяжки: 9±1 Н·м

    ⚙︎ 9±1 Н·м🔧 торцевая головка 10 мм

  2. Установите фиксирующий хомут отводящего шланга 2 аккумуляторной батареи (1 шт.).

  3. Шаг 3

    Установите хомут трубки в сборе.

Моменты затяжки

ОперацияМомент
Установите монтажный кронштейн хомута трубки, установите крепёжную гай…9±1 Н·м

↑ к списку операций

3 Заливная труба в сборе

снятие: 4 шагаустановка: 3 шага2 момента затяжкистр. 722–723 оригинала
⚠ Предупреждения
  • В процессе демонтажа и монтажа запрещены любые источники открытого огня поблизости.
  • Топливо обладает высокой летучестью, вдыхание избыточного количества паров топлива может вызвать головокружение, потемнение в глазах, тошноту и даже потерю сознания, поэтому необходимо обеспечить хорошую вентиляцию на месте ремонта.
  • Наденьте маслостойкие перчатки и защитные очки, по возможности избегайте попадания топлива на кожу.
Примечания
  • Перед демонтажем топливных трубопроводов необходимо слить топливо из топливного бака.
  • При демонтаже топливоподающей трубки оберните её чистой ветошью для впитывания вытекающего топлива и снижения риска возгорания.
  • Перед началом работ с топливной системой в непосредственной близости должны быть подготовлены средства пожаротушения.
  • Категорически запрещается чрезмерно перегибать топливные трубопроводы.
  • После отсоединения топливного трубопровода необходимо загерметизировать его соединительные разъёмы во избежание попадания посторонних предметов в топливную систему, что может привести к засорению топливных трубопроводов, нарушению работы компонентов топливной системы или даже их повреждению.
Заливная труба в сборе — расположение
Расположение детали

Подготовительные работы 9

  1. Двери автомобиля книга владельца
  2. Включение режима подъёма автомобиля
  3. Процедура сброса давления топлива
  4. Крышка заливной горловины
  5. Подъём и опускание автомобиля
  6. Защита топливного бака
  7. Колесо в сборе (алюминиевое)
  8. Задняя секция накладки арки левого заднего колеса в сборе
  9. Левый задний подкрылок в сборе

Снятие 4 шага

  1. Ослабьте хомут шланга типа A с червячным приводом, отсоедините заливную трубу в сборе от топливного бака в сборе.

    🔧 головка 7 мм

  2. С помощью клещей для быстроразъёмных соединений разблокируйте соединение вентиляционной трубки заливной горловины в сборе, отсоедините топливный бак в сборе от заливной трубы в сборе.

  3. Выверните крепёжные болты заливной трубы в сборе (1 шт.).

    🔧 головка Внимание: болт с шестигранной фланцевой головкой Q1840820TF61S является деталью одноразового использования, после каждого демонтажа необходимо устанавливать новую деталь 10 ммQ1840820TF61Sодноразовая деталь
  4. Шаг 4

    Выверните крепёжные гайки заливной трубы в сборе (1 шт.), снимите заливную трубу в сборе.

    🔧 головка 10 мм

Установка 3 шага

  1. Шаг 1

    Установите заливную трубу в сборе, установите крепёжные гайки заливной трубы в сборе (1 шт.). Гайка с шестигранной фланцевой головкой Q32006F61 Момент затяжки: 9±1 Н·м

    ⚙︎ 9±1 Н·м🔧 головка 10 мм
  2. Шаг 2

    Подсоедините заливную трубу в сборе, затяните хомут шланга типа A с червячным приводом. Соедините топливный бак в сборе с заливной трубой в сборе в направлении, указанном стрелкой.

    🔧 головка 7 мм 2
    Примечание
    • При соединении топливного бака в сборе с заливной трубой в сборе запрещается отклоняться от направления, указанного стрелкой, во избежание смещения уплотнительного кольца.
    • Соедините топливный бак в сборе с заливной трубой в сборе до упора, при этом должен раздаться щелчок «клик».

  3. Установите крепёжные болты заливной трубы в сборе (1 шт.). Q1840820TF61S болт с шестигранной фланцевой головкой Момент затяжки: 23±2 Н·м

    ⚙︎ 23±2 Н·м🔧 головка 10 ммQ1840820TF61S

Моменты затяжки

ОперацияМомент
Установите заливную трубу в сборе, установите крепёжные гайки заливной…9±1 Н·м
Установите крепёжные болты заливной трубы в сборе (1 шт.). Q1840820TF6…23±2 Н·м

↑ к списку операций

4 Крышка заливной горловины

снятие: 3 шагаустановка: 2 шагастр. 724–725 оригинала
Примечания

Перед выполнением работ с топливной системой в непосредственной близости должны быть подготовлены средства пожаротушения.

Крышка заливной горловины — расположение
Расположение детали

Снятие 3 шага

  1. Шаг 1

    Откройте крышку лючка топливного бака в сборе.

  2. Шаг 2

    Против часовой стрелки выверните крышку заливной горловины.

  3. Отсоедините трос крышки заливной горловины, снимите крышку заливной горловины.

Установка 2 шага

  1. Установите трос крышки заливной горловины. 2. Вверните крышку заливной горловины по часовой стрелке.

    Примечание. При затяжке крышки заливной горловины услышите два-три щелчка — это означает, что крышка заливной горловины затянута.
  2. Шаг 2

    Закройте крышку заливной горловины в сборе.

↑ к списку операций

5 Заправочный шланг

снятие: 1 шагустановка: 1 шагстр. 726–727 оригинала
Примечания
  • Перед демонтажем топливных магистралей необходимо слить топливо из топливного бака.
  • Перед проведением работ на топливной системе в непосредственной близости должны быть подготовлены средства пожаротушения.
  • Категорически запрещается чрезмерно перегибать топливные магистрали.
  • После отсоединения топливной магистрали необходимо загерметизировать её соединительные штуцеры, чтобы предотвратить попадание посторонних предметов в топливную систему и избежать засорения топливных магистралей, нарушения работы компонентов топливной системы и даже их повреждения.
Заправочный шланг — расположение
Расположение детали

Подготовительные работы 4

  1. Двери автомобиля книга владельца
  2. Включение режима подъёма автомобиля
  3. Подъём и опускание автомобиля
  4. Защита топливного бака

Снятие 1 шаг

  1. Шаг 1

    Ослабьте фиксирующий хомут заправочного шланга (2 шт.), снимите заправочный шланг.

    🔧 головка 7 мм

Установка 1 шаг

  1. Установите заправочный шланг, затяните фиксирующий хомут заправочного шланга (2 шт.).

    🔧 головка 7 мм

↑ к списку операций

6 Шесть хомутов трубки

снятие: 1 шагустановка: 3 шагастр. 728–729 оригинала
⚠ Предупреждения
  • В процессе демонтажа и установки высоковольтных компонентов необходимо, чтобы специалист по ремонту, имеющий удостоверение электрика (карту IC) низкого напряжения, работал в высоковольтных изолирующих перчатках и обеспечил собственную изоляционную защиту; запрещается иметь при себе металлические предметы.
  • Перед проведением ремонта и демонтажа/монтажа высоковольтных компонентов необходимо выполнить процедуру отключения высокого напряжения.

Специальный инструмент

№КодНаименованиеВидНазначение
1VZF9NWYP6TПлатформа для подъёма батареи (электрогидравлическая)
Подъём и опускание аккумуляторной батареи

Подготовительные работы 15

  1. Двери автомобиля книга владельца
  2. Включение режима подъёма автомобиля
  3. Двери багажника на электроприводе книга владельца
  4. Крышка багажника в сборе
  5. Крышка смотрового люка аккумуляторной батареи
  6. Аккумулятор книга владельца
  7. Высоковольтная система книга владельца
  8. Подъём и опускание автомобиля
  9. Защитная балка шасси
  10. Левая передняя нижняя защита днища
  11. Левая нижняя защита днища
  12. Защита топливного бака
  13. Теплозащитный экран аккумуляторной батареи
  14. Слив и заправка охлаждающей жидкости электродвигателя и аккумуляторной батареи
  15. Блок тяговой батареи в сборе

Снятие 1 шаг

  1. Шаг 1

    Отсоедините трубопровод от шести хомутов, снимите шесть хомутов.

Установка 3 шага

  1. Шаг 1

    Установите шесть хомутов, подсоедините трубопровод к шести хомутам.

  2. Проверьте жгут проводов, подсоединённый к тяговой батарее, убедитесь в надёжности подключения.

  3. Проверьте систему охлаждения на герметичность, убедитесь в правильности установки и отсутствии утечки охлаждающей жидкости.

↑ к списку операций

7 Топливный бак в сборе

снятие: 1 шагустановка: 1 шагстр. 730–731 оригинала
⚠ Предупреждения
  • В процессе демонтажа и монтажа запрещены любые источники открытого огня поблизости.
  • Топливо обладает высокой летучестью, вдыхание избыточного количества паров топлива может вызвать головокружение, потемнение в глазах, тошноту и даже потерю сознания, поэтому необходимо обеспечить хорошую вентиляцию на месте ремонта.
  • Наденьте маслостойкие перчатки и защитные очки, по возможности избегайте попадания топлива на кожу.
Примечания
  • Перед демонтажем узла топливного бака необходимо слить топливо из топливного бака.
  • При снятии топливопровода оберните вокруг него чистую ткань для впитывания вытекающего топлива и снижения вероятности возгорания.
  • Перед проведением работ с топливной системой в непосредственной близости должны быть подготовлены средства пожаротушения.
  • Категорически запрещается чрезмерно перегибать топливные трубопроводы.
  • После отсоединения топливного трубопровода необходимо загерметизировать его соединительные разъёмы, чтобы предотвратить попадание посторонних предметов в топливную систему и избежать засорения топливных трубопроводов, нарушения нормальной работы компонентов топливной системы и даже их повреждения.
  • После завершения установки опустите автомобиль так, чтобы он встал на колёса; в этот момент не перемещайте автомобиль.
  • Нажмите на экране «Выйти из режима подъёма», система автоматически выполнит накачку; после завершения накачки автомобиль можно перемещать по необходимости.
Топливный бак в сборе — расположение
Расположение детали

Подготовительные работы 9

  1. Двери автомобиля книга владельца
  2. Включение режима подъёма автомобиля
  3. Процедура сброса давления топлива
  4. Двери багажника на электроприводе книга владельца
  5. Аккумулятор книга владельца
  6. Подъём и опускание автомобиля
  7. Защита топливного бака
  8. Снятие и установка узла топливного бака
  9. Жгут проводов топливного бака в сборе

Снятие 1 шаг

  1. Шаг 1

    Извлеките топливный бак в сборе.

Установка 1 шаг

  1. Шаг 1

    Установите топливный бак в сборе.

↑ к списку операций

8 Труба продувки адсорбера в сборе II

снятие: 7 шаговустановка: 7 шагов1 момент затяжкистр. 732–734 оригинала
⚠ Предупреждения
  • Наденьте маслостойкие перчатки и защитные очки, по возможности избегайте попадания топлива на кожу.
  • Во время демонтажа и монтажа в окружающей зоне запрещены любые источники открытого огня; топливо обладает высокой летучестью, вдыхание избыточного количества паров топлива может вызвать головокружение, помутнение зрения, тошноту и даже потерю сознания, поэтому необходимо обеспечить хорошую вентиляцию на месте ремонта.
  • При отключении высокого напряжения, снятии напряжения и проверке отсутствия напряжения работы должно выполнять лицо, имеющее удостоверение электротехнического персонала (карту IC) на низковольтные работы, в высоковольтных изолирующих перчатках, обеспечивая собственную изоляционную защиту; запрещается иметь при себе металлические предметы.
Примечания
  • При демонтаже и монтаже высоковольтных компонентов лицо, имеющее удостоверение электротехнического персонала (карту IC) на низковольтные работы, должно работать в высоковольтных изолирующих перчатках, а также обеспечить собственную изоляционную защиту; запрещается иметь при себе металлические предметы.
  • Перед проведением ремонта и демонтажа/монтажа высоковольтных компонентов необходимо выполнить процедуру отключения высокого напряжения.
  • После завершения установки опустите автомобиль на землю; в этот момент запрещается перемещать автомобиль — нажмите на экране «Выйти из режима подъёма», система автоматически произведёт накачку, после завершения накачки автомобиль можно перемещать по необходимости.
  • Перед демонтажем топливных магистралей необходимо слить топливо из топливного бака.
  • Перед проведением работ на топливной системе поблизости должны быть подготовлены средства пожаротушения.
  • При демонтаже топливоподающей трубки оберните вокруг неё чистую ткань для впитывания вытекающего топлива и снижения риска возгорания.
  • Категорически запрещается чрезмерно перегибать топливные магистрали.
  • После рассоединения топливной магистрали необходимо загерметизировать её соединительные разъёмы, чтобы предотвратить попадание посторонних предметов в топливную систему и избежать засорения топливных магистралей, нарушения работы компонентов топливной системы или их повреждения.
Труба продувки адсорбера в сборе II — расположение
Расположение детали

Подготовительные работы 18

  1. Двери автомобиля книга владельца
  2. Включение режима подъёма автомобиля
  3. Открытие и закрытие капота
  4. Двери багажника на электроприводе книга владельца
  5. Аккумулятор книга владельца
  6. Защитная крышка багажника
  7. Ящик для инструмента в багажнике
  8. Высоковольтная система книга владельца
  9. Подъём и опускание автомобиля
  10. Нижняя защита переднего бампера в сборе
  11. Защитная балка шасси
  12. Левая передняя нижняя защита днища
  13. Левая нижняя защита днища
  14. Защита топливного бака
  15. Теплозащитный экран аккумуляторной батареи
  16. Слив и заправка охлаждающей жидкости электродвигателя и аккумуляторной батареи
  17. Блок тяговой батареи в сборе
  18. Снятие и установка узла топливного бака

Снятие 7 шагов

  1. Шаг 1

    Отсоедините фиксатор отводящего шланга 2 аккумуляторной батареи (1 шт.).

  2. Выверните крепёжную гайку монтажного кронштейна хомута трубки (2 шт.), снимите монтажный кронштейн хомута трубки.

    🔧 торцевая головка 10 мм
  3. Шаг 3

    Отсоедините фиксатор топливоподающей трубки топливного бака в сборе II (6 шт.).

  4. Шаг 4

    Разблокируйте разъём трубы продувки адсорбера в сборе III с помощью клещей для быстроразъёмных соединений, отсоедините соединение трубы продувки адсорбера в сборе II и трубы продувки адсорбера в сборе III в направлении стрелки.

  5. Шаг 5

    Отсоедините фиксатор жгута проводов кузова (1 шт.).

  6. Отсоедините фиксирующий хомут трубы продувки адсорбера в сборе II (3 шт.).

  7. Разблокируйте разъём трубы продувки адсорбера в сборе I с помощью клещей для быстроразъёмных соединений, отсоедините соединение трубы продувки адсорбера в сборе II и трубы продувки адсорбера в сборе I.

Установка 7 шагов

  1. Шаг 1

    Установите трубу продувки адсорбера в сборе II, подсоедините трубу продувки адсорбера в сборе I и трубу продувки адсорбера в сборе II в направлении стрелки.

    Примечание
    • При соединении трубы продувки адсорбера в сборе I и трубы продувки адсорбера в сборе II запрещается отклоняться от направления, указанного стрелкой, во избежание смещения уплотнительного кольца.
    • Соедините трубу продувки адсорбера в сборе I и трубу продувки адсорбера в сборе II до упора, до щелчка.

  2. Установите фиксирующий хомут трубы продувки адсорбера в сборе II (3 шт.).

  3. Установите фиксирующие защёлки жгута проводов кузова (1 шт.).

  4. Подсоедините трубу продувки адсорбера в сборе II и трубу продувки адсорбера в сборе III в направлении стрелки.

    Примечание
    • При соединении трубы продувки адсорбера в сборе II и трубы продувки адсорбера в сборе III запрещается отклоняться от направления, указанного стрелкой, во избежание смещения уплотнительного кольца.
    • Соедините трубу продувки адсорбера в сборе II и трубу продувки адсорбера в сборе III до упора, до щелчка.
  5. Шаг 5

    Установите фиксатор топливоподающей трубки топливного бака в сборе II (6 шт.).

  6. Шаг 6

    Установите монтажный кронштейн хомута трубки, установите крепёжную гайку (2 шт.) монтажного кронштейна хомута трубки. Гайка с шестигранной фланцевой головкой Q32006F61 Момент затяжки: 9±1 Н·м

    ⚙︎ 9±1 Н·м🔧 торцевая головка 10 мм

  7. Установите фиксирующую клипсу отводящего шланга аккумуляторной батареи 2 (1 шт.).

Моменты затяжки

ОперацияМомент
Установите монтажный кронштейн хомута трубки, установите крепёжную гай…9±1 Н·м

↑ к списку операций

9 Трубка десорбции адсорбера в сборе III

снятие: 3 шагаустановка: 2 шагастр. 735–736 оригинала
Примечания
  • После завершения установки опустите автомобиль до соприкосновения с полом.
  • Не перемещайте автомобиль в этот момент.
  • Нажмите на экране «Выйти из режима подъёма», система автоматически начнёт накачку.
  • По завершении накачки автомобиль можно перемещать по необходимости.
Трубка десорбции адсорбера в сборе III — расположение
Расположение детали

Подготовительные работы 13

  1. Двери автомобиля книга владельца
  2. Включение режима подъёма автомобиля
  3. Открытие и закрытие капота
  4. Двери багажника на электроприводе книга владельца
  5. Аккумулятор книга владельца
  6. Защитная крышка багажника
  7. Ящик для инструмента в багажнике
  8. Высоковольтная система книга владельца
  9. Декоративный кожух двигателя в сборе
  10. Воздушный фильтр в сборе
  11. Подъём и опускание автомобиля
  12. Защитная балка шасси
  13. Левая передняя нижняя защита днища

Снятие 3 шага

  1. С помощью клещей для быстроразъёмных соединений разблокируйте разъём трубки десорбции адсорбера в сборе III, в направлении стрелки отсоедините соединение трубки десорбции адсорбера в сборе III с электромагнитным клапаном адсорбера.

  2. Отсоедините фиксатор (1 шт.) трубки адсорбции угольного адсорбера III в сборе.

  3. Шаг 3

    С помощью клещей для быстроразъёмных соединений разблокируйте разъём трубки десорбции адсорбера в сборе III, в направлении стрелки отсоедините соединение трубки десорбции адсорбера в сборе III с трубкой десорбции адсорбера в сборе II.

Установка 2 шага

  1. Шаг 1

    В направлении стрелки подсоедините трубку десорбции адсорбера в сборе III к трубке десорбции адсорбера в сборе II.

    Примечание
    • При подсоединении трубки десорбции адсорбера в сборе III к трубке десорбции адсорбера в сборе II запрещается отклоняться от направления, указанного стрелкой, во избежание смещения уплотнительного кольца.
    • Подсоедините трубку десорбции адсорбера в сборе III к трубке десорбции адсорбера в сборе II до упора (крайнего положения) и до щелчка «клик».
  2. Шаг 2

    Установите трубку десорбции адсорбера в сборе III, установите фиксирующую защёлку трубки десорбции адсорбера в сборе III (1 шт.). 2. В направлении стрелки подсоедините трубку десорбции адсорбера в сборе III к электромагнитному клапану адсорбера.

    Примечание
    • При подсоединении трубки десорбции адсорбера в сборе III к электромагнитному клапану адсорбера запрещается отклоняться от направления, указанного стрелкой, во избежание смещения уплотнительного кольца.
    • Подсоедините трубку десорбции адсорбера в сборе III к электромагнитному клапану адсорбера до упора (крайнего положения) и до щелчка «клик».

↑ к списку операций

10 Соединительная трубка Вентури II

снятие: 2 шагаустановка: 1 шагстр. 737–738 оригинала
Соединительная трубка Вентури II — расположение
Расположение детали

Подготовительные работы 3

  1. Двери автомобиля книга владельца
  2. Открытие и закрытие капота
  3. Декоративный кожух двигателя в сборе

Снятие 2 шага

  1. Шаг 1

    С помощью клещей для быстроразъёмных соединений разблокируйте разъём соединительной трубки Вентури II, в направлении, указанном стрелкой, отсоедините соединительную трубку Вентури II от впускного шланга двигателя в сборе.

  2. С помощью клещей для быстроразъёмных соединений разблокируйте разъём соединительной трубки Вентури II, в направлении, указанном стрелкой, отсоедините соединительную трубку Вентури II от выпускного патрубка интеркулера VII, снимите соединительную трубку Вентури II.

Установка 1 шаг

  1. Шаг 1

    Установите соединительную трубку Вентури II, в направлении, указанном стрелкой, подсоедините соединительную трубку Вентури II к выпускному патрубку интеркулера VII.

    Примечание
    • При подсоединении соединительной трубки Вентури II к выпускному патрубку интеркулера VII запрещается отклоняться от направления, указанного стрелкой, во избежание смещения уплотнительного кольца.
    • Подсоедините соединительную трубку Вентури II к выпускному патрубку интеркулера VII до упора, при этом должен раздаться щелчок «клик». 2.
    • В направлении, указанном стрелкой, подсоедините соединительную трубку Вентури II к впускному шлангу двигателя в сборе.
    • При подсоединении соединительной трубки Вентури II к впускному шлангу двигателя в сборе запрещается отклоняться от направления, указанного стрелкой, во избежание смещения уплотнительного кольца.
    • Подсоедините соединительную трубку Вентури II к впускному шлангу двигателя в сборе до упора, при этом должен раздаться щелчок «клик».

↑ к списку операций

11 Ремень крепления топливного бака в сборе

снятие: 1 шагустановка: 1 шаг1 момент затяжкистр. 739–740 оригинала
Примечания
  • После завершения установки опустите автомобиль до соприкосновения с полом.
  • Не перемещайте автомобиль в этот момент.
  • Нажмите на экране «Выйти из режима подъёма», система автоматически начнёт накачку.
  • По завершении накачки автомобиль можно перемещать по необходимости.
Ремень крепления топливного бака в сборе — расположение
Расположение детали

Подготовительные работы 4

  1. Двери автомобиля книга владельца
  2. Включение режима подъёма автомобиля
  3. Подъём и опускание автомобиля
  4. Защита топливного бака

Снятие 1 шаг

  1. Шаг 1

    С помощью плоского домкрата подоприте топливный бак в сборе, выверните крепёжные болты ремня крепления топливного бака в сборе (4 шт.), снимите ремень крепления топливного бака в сборе.

    🔧 головка отвёртки Примечание: Q1841025TF61S болт с шестигранной фланцевой головкой является деталью одноразового использования, при каждой разборке и сборке необходимо заменять его новой деталью 13 ммQ1841025TF61Sодноразовая деталь
    Примечание. До установки ремня крепления топливного бака в сборе необходимо поддерживать топливный бак в сборе плоским домкратом.

Установка 1 шаг

  1. Установите ремень крепления топливного бака в сборе, установите крепёжные болты ремня крепления топливного бака в сборе (4 шт.). Q1841025TF61S болт с шестигранной фланцевой головкой Момент затяжки: 45±5 Н·м

    ⚙︎ 45±5 Н·м🔧 головка отвёртки Примечание: Q1841025TF61S болт с шестигранной фланцевой головкой является деталью одноразового использования, при каждой разборке и сборке необходимо заменять его новой деталью 13 ммQ1841025TF61Sодноразовая деталь

Моменты затяжки

ОперацияМомент
Установите ремень крепления топливного бака в сборе, установите крепёж…45±5 Н·м

↑ к списку операций

12 Топливная трубка подачи из бака в сборе II

снятие: 5 шаговустановка: 5 шагов1 момент затяжкистр. 741–743 оригинала
⚠ Предупреждения
  • Во время демонтажа и монтажа запрещаются любые источники открытого огня поблизости.
  • Топливо обладает высокой летучестью, вдыхание избыточного количества паров топлива может вызвать головокружение, помутнение зрения, тошноту и даже потерю сознания, поэтому необходимо обеспечить надлежащую вентиляцию на месте ремонта.
  • Используйте маслостойкие перчатки и защитные очки, по возможности избегайте попадания топлива на кожу.
  • В процессе отключения высокого напряжения, снятия напряжения и проверки отсутствия напряжения лицо, имеющее удостоверение электротехнического персонала (карту IC) на допуск к работам с низким напряжением, должно работать в высоковольтных изолирующих перчатках и обеспечить собственную изоляционную защиту; запрещается иметь при себе металлические предметы.
Примечания
  • При снятии и установке высоковольтных компонентов лицо, имеющее удостоверение электротехнического персонала (карту IC) на допуск к работам с низким напряжением, должно быть в высоковольтных изолирующих перчатках и обеспечить собственную изоляционную защиту; запрещается иметь при себе металлические предметы.
  • Перед проведением ремонта и демонтажа/монтажа высоковольтных компонентов необходимо выполнить процедуру отключения высокого напряжения.
  • Перед проведением работ с топливной системой в непосредственной близости должны быть подготовлены средства пожаротушения.
  • При снятии топливной трубки подачи оберните её чистой ветошью для впитывания вытекающего топлива и снижения риска возгорания.
  • Запрещается чрезмерно перегибать топливные трубопроводы.
  • После отсоединения топливного трубопровода необходимо загерметизировать его соединительные разъёмы, чтобы предотвратить попадание посторонних предметов в топливную систему и избежать засорения топливных трубопроводов, нарушения работы компонентов топливной системы или их повреждения.
Топливная трубка подачи из бака в сборе II — расположение
Расположение детали

Подготовительные работы 18

  1. Двери автомобиля книга владельца
  2. Включение режима подъёма автомобиля
  3. Открытие и закрытие капота
  4. Процедура сброса давления топлива
  5. Двери багажника на электроприводе книга владельца
  6. Аккумулятор книга владельца
  7. Защитная крышка багажника
  8. Ящик для инструмента в багажнике
  9. Высоковольтная система книга владельца
  10. Подъём и опускание автомобиля
  11. Нижняя защита переднего бампера в сборе
  12. Слив и заправка охлаждающей жидкости электродвигателя и аккумуляторной батареи
  13. Защитная балка шасси
  14. Левая передняя нижняя защита днища
  15. Левая нижняя защита днища
  16. Защита топливного бака
  17. Теплозащитный экран аккумуляторной батареи
  18. Блок тяговой батареи в сборе

Снятие 5 шагов

  1. Шаг 1

    Отсоедините фиксатор отводящего шланга 2 аккумуляторной батареи (1 шт.).

  2. Выверните крепёжную гайку монтажного кронштейна хомута трубки (2 шт.), снимите монтажный кронштейн хомута трубки.

    🔧 торцевая головка 10 мм
  3. Шаг 3

    Отсоедините фиксатор топливоподающей трубки топливного бака в сборе II (6 шт.).

  4. Шаг 4

    С помощью клещей для быстроразъёмных соединений разблокируйте разъём топливной трубки подачи из бака в сборе III, в направлении стрелки отсоедините соединение топливной трубки подачи из бака в сборе III от топливной трубки подачи из бака в сборе II.

  5. Шаг 5

    С помощью клещей для быстроразъёмных соединений разблокируйте разъём топливной трубки подачи из бака в сборе II, в направлении стрелки отсоедините соединение топливной трубки подачи из бака в сборе I от топливной трубки подачи из бака в сборе II, снимите топливную трубку подачи из бака в сборе II.

Установка 5 шагов

  1. Шаг 1

    В направлении стрелки подсоедините топливную трубку подачи из бака в сборе I к топливной трубке подачи из бака в сборе II.

    Примечание
    • При соединении топливной трубки подачи из бака в сборе I с топливной трубкой подачи из бака в сборе II запрещается отклоняться от направления, указанного стрелкой, во избежание смещения уплотнительного кольца.
    • Соедините топливную трубку подачи из бака в сборе I с топливной трубкой подачи из бака в сборе II до упора (до предельного положения) и до характерного щелчка «клик».
  2. Шаг 2

    В направлении стрелки подсоедините топливную трубку подачи из бака в сборе III к топливной трубке подачи из бака в сборе II.

    Примечание
    • При соединении топливной трубки подачи из бака в сборе III с топливной трубкой подачи из бака в сборе II запрещается отклоняться от направления, указанного стрелкой, во избежание смещения уплотнительного кольца.
    • Соедините топливную трубку подачи из бака в сборе III с топливной трубкой подачи из бака в сборе II до упора (до предельного положения) и до характерного щелчка «клик».
  3. Шаг 3

    Установите фиксатор топливоподающей трубки топливного бака в сборе II (6 шт.).

  4. Шаг 4

    Установите монтажный кронштейн хомута трубки, установите крепёжную гайку (2 шт.) монтажного кронштейна хомута трубки. Гайка с шестигранной фланцевой головкой Q32006F61 Момент затяжки: 9±1 Н·м

    ⚙︎ 9±1 Н·м🔧 торцевая головка 10 мм

  5. Установите фиксирующую клипсу отводящего шланга аккумуляторной батареи 2 (1 шт.).

Моменты затяжки

ОперацияМомент
Установите монтажный кронштейн хомута трубки, установите крепёжную гай…9±1 Н·м

↑ к списку операций

13 Топливный бак, топливная трубка в сборе III

снятие: 3 шагаустановка: 2 шагастр. 744–745 оригинала
⚠ Предупреждения
  • В процессе демонтажа и монтажа запрещены любые источники открытого огня поблизости.
  • Топливо обладает высокой летучестью, вдыхание избыточного количества паров топлива может вызвать головокружение, потемнение в глазах, тошноту и даже потерю сознания, поэтому необходимо обеспечить хорошую вентиляцию на месте ремонта.
  • Наденьте маслостойкие перчатки и защитные очки, по возможности избегайте попадания топлива на кожу.
Примечания
  • После завершения установки опустите автомобиль так, чтобы он встал на колёса.
  • В этот момент не перемещайте автомобиль.
  • Нажмите на экране «Выйти из режима подъёма», система автоматически произведёт накачку.
  • По завершении накачки автомобиль можно перемещать по необходимости.
  • Перед выполнением работ на топливной системе в непосредственной близости должны быть подготовлены средства пожаротушения.
  • При демонтаже топливной трубки оберните вокруг неё чистую ткань для впитывания вытекающего топлива, чтобы снизить вероятность возгорания.
  • Не допускайте чрезмерного изгиба топливных трубопроводов.
  • После отсоединения топливного трубопровода необходимо загерметизировать его соединительные разъёмы, чтобы предотвратить попадание посторонних предметов в топливную систему и избежать засорения топливного трубопровода, затруднённой работы или повреждения компонентов топливной системы.
Топливный бак, топливная трубка в сборе III — расположение
Расположение детали

Подготовительные работы 8

  1. Двери автомобиля книга владельца
  2. Включение режима подъёма автомобиля
  3. Процедура сброса давления топлива
  4. Декоративный кожух двигателя в сборе
  5. Воздушный фильтр в сборе
  6. Подъём и опускание автомобиля
  7. Защитная балка шасси
  8. Левая передняя нижняя защита днища

Снятие 3 шага

  1. С помощью клещей для быстроразъёмных соединений разблокируйте разъём топливного бака, топливной трубки в сборе III, отсоедините в направлении стрелки топливный бак, топливную трубку в сборе III от насоса высокого давления в сборе.

  2. Отсоедините фиксирующую защёлку (3 шт.) топливоподающей трубки топливного бака в сборе III.

  3. Шаг 3

    С помощью клещей для быстроразъёмных соединений разблокируйте разъём топливного бака, топливной трубки в сборе III, отсоедините в направлении стрелки топливный бак, топливную трубку в сборе III от топливного бака, топливной трубки в сборе II, снимите топливный бак, топливную трубку в сборе III.

Установка 2 шага

  1. Шаг 1

    Установите топливный бак, топливную трубку в сборе III, установите фиксирующую защёлку топливного бака, топливной трубки в сборе III (3 шт.). 2 . Подсоедините в направлении стрелки топливный бак, топливную трубку в сборе III к насосу высокого давления в сборе.

    Примечание
    • При соединении топливного бака, топливной трубки в сборе III с насосом высокого давления в сборе запрещается отклоняться от направления, указанного стрелкой, во избежание смещения уплотнительного кольца.
    • Соединяйте топливный бак, топливную трубку в сборе III с насосом высокого давления в сборе до предельного положения, до щелчка.
  2. Шаг 2

    Подсоедините в направлении стрелки топливный бак, топливную трубку в сборе III к топливному баку, топливной трубке в сборе II.

    Примечание
    • При соединении топливного бака, топливной трубки в сборе III с топливным баком, топливной трубкой в сборе II запрещается отклоняться от направления, указанного стрелкой, во избежание смещения уплотнительного кольца.
    • Соединяйте топливный бак, топливную трубку в сборе III с топливным баком, топливной трубкой в сборе II до предельного положения, до щелчка.

↑ к списку операций

Та же подгруппа у других моделей

Li L8Li L9

Соседние узлы системы «Увеличитель запаса хода (ДВС-генератор)»

Электронная дроссельная заслонкаДатчики системы двигателяТеплозащитные экраныПоршни, шатуны и коленвалСвечи зажигания и катушкиМасляный насосМасляный фильтрВпускной и выпускной коллекторы

Все разделы системы →

Инструкция была полезна?
Спасибо за отзыв!
Разделы ремонта
