Топливный узел (в сборе) — Li L7

Увеличитель запаса хода (ДВС-генератор) · Система подачи топлива · Li L7 2022–2023
17 операций71 шаг2 момента затяжки

⚠ Важно

Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.

Параметры узла — сводка

Крепёж и артикулы: M01-11010006O, Q1860616F70

1 O-образное уплотнительное кольцо

снятие: 1 шагустановка: 1 шагстр. 746–747 оригинала
⚠ Предупреждения
  • В процессе демонтажа и монтажа запрещены любые источники открытого огня поблизости.
  • Топливо обладает высокой летучестью, вдыхание избыточного количества паров топлива может вызвать головокружение, потемнение в глазах, тошноту и даже потерю сознания, поэтому необходимо обеспечить хорошую вентиляцию на месте ремонта.
  • Наденьте маслостойкие перчатки и защитные очки, по возможности избегайте попадания топлива на кожу.
Примечания
  • Перед демонтажем узла топливного бака необходимо слить топливо из топливного бака.
  • При снятии топливопровода оберните вокруг него чистую ткань для впитывания вытекающего топлива и снижения вероятности возгорания.
  • Перед проведением работ с топливной системой в непосредственной близости должны быть подготовлены средства пожаротушения.
  • Категорически запрещается чрезмерно перегибать топливные трубопроводы.
  • После отсоединения топливного трубопровода необходимо загерметизировать его соединительные разъёмы, чтобы предотвратить попадание посторонних предметов в топливную систему и избежать засорения топливных трубопроводов, нарушения нормальной работы компонентов топливной системы и даже их повреждения.
  • После завершения установки опустите автомобиль так, чтобы он встал на колёса; в этот момент не перемещайте автомобиль.
  • Нажмите на экране «Выйти из режима подъёма», система автоматически выполнит накачку; после завершения накачки автомобиль можно перемещать по необходимости.
O-образное уплотнительное кольцо — расположение
Расположение детали

Подготовительные работы 10

  1. Двери автомобиля книга владельца
  2. Включение режима подъёма автомобиля
  3. Процедура сброса давления топлива
  4. Двери багажника на электроприводе книга владельца
  5. Аккумулятор книга владельца
  6. Подъём и опускание автомобиля
  7. Защита топливного бака
  8. Снятие и установка узла топливного бака
  9. Топливная трубка бака в сборе I
  10. Топливный насос в сборе

Снятие 1 шаг

  1. Шаг 1

    Снимите O-образное уплотнительное кольцо.

    Примечание. После демонтажа топливного насоса в сборе необходимо заменить O-образное уплотнительное кольцо топливного насоса на новое.

Установка 1 шаг

  1. Шаг 1

    Установите O-образное уплотнительное кольцо.

    Примечание. После демонтажа топливного насоса в сборе необходимо заменить O-образное уплотнительное кольцо топливного насоса на новое.

↑ к списку операций

2 Хомут одиночной трубки I

снятие: 1 шагустановка: 1 шагстр. 748–749 оригинала
Примечания
  • После завершения установки опустите автомобиль до соприкосновения с полом.
  • Не перемещайте автомобиль в этот момент.
  • Нажмите на экране «Выйти из режима подъёма», система автоматически начнёт накачку.
  • По завершении накачки автомобиль можно перемещать по необходимости.

Подготовительные работы 6

  1. Двери автомобиля книга владельца
  2. Включение режима подъёма автомобиля
  3. Подъём и опускание автомобиля
  4. Колесо в сборе (алюминиевое)
  5. Задняя секция накладки арки левого заднего колеса в сборе
  6. Левый задний подкрылок в сборе

Снятие 1 шаг

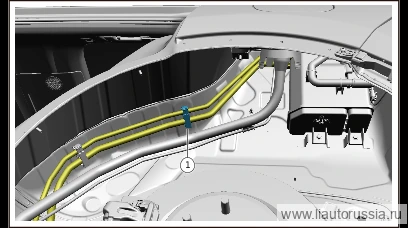

  1. Шаг 1

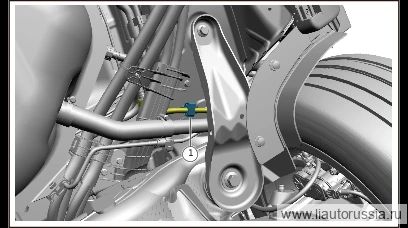

    Отсоедините трубопровод от хомута одиночной трубки I, снимите хомут одиночной трубки I.

Установка 1 шаг

  1. Установите хомут одиночной трубки I, установите трубопровод на хомут одиночной трубки I.

↑ к списку операций

3 Хомут одиночной трубки II

снятие: 1 шагустановка: 1 шагстр. 750–751 оригинала
Примечания
  • После завершения установки опустите автомобиль до соприкосновения с полом.
  • Не перемещайте автомобиль в этот момент.
  • Нажмите на экране «Выйти из режима подъёма», система автоматически начнёт накачку.
  • По завершении накачки автомобиль можно перемещать по необходимости.

Подготовительные работы 4

  1. Двери автомобиля книга владельца
  2. Включение режима подъёма автомобиля
  3. Подъём и опускание автомобиля
  4. Защита топливного бака

Снятие 1 шаг

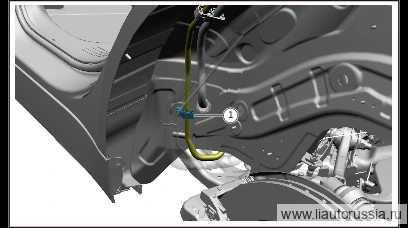

  1. Шаг 1

    Отсоедините трубопровод от хомута одиночной трубки II, снимите хомут одиночной трубки II.

Установка 1 шаг

  1. Установите хомут одиночной трубки II, установите трубопровод на хомуте одиночной трубки II.

↑ к списку операций

4 Топливный насос в сборе

снятие: 4 шагаустановка: 4 шагастр. 752–754 оригинала
⚠ Предупреждения
  • В процессе демонтажа и монтажа запрещены любые источники открытого огня поблизости.
  • Топливо обладает высокой летучестью, вдыхание избыточного количества паров топлива может вызвать головокружение, потемнение в глазах, тошноту и даже потерю сознания, поэтому необходимо обеспечить хорошую вентиляцию на месте ремонта.
  • Наденьте маслостойкие перчатки и защитные очки, по возможности избегайте попадания топлива на кожу.
Примечания
  • Перед демонтажем узла топливного бака необходимо слить топливо из топливного бака.
  • При снятии топливопровода оберните вокруг него чистую ткань для впитывания вытекающего топлива и снижения вероятности возгорания.
  • Перед проведением работ с топливной системой в непосредственной близости должны быть подготовлены средства пожаротушения.
  • Категорически запрещается чрезмерно перегибать топливные трубопроводы.
  • После отсоединения топливного трубопровода необходимо загерметизировать его соединительные разъёмы, чтобы предотвратить попадание посторонних предметов в топливную систему и избежать засорения топливных трубопроводов, нарушения нормальной работы компонентов топливной системы и даже их повреждения.
  • После завершения установки опустите автомобиль так, чтобы он встал на колёса; в этот момент не перемещайте автомобиль.
  • Нажмите на экране «Выйти из режима подъёма», система автоматически выполнит накачку; после завершения накачки автомобиль можно перемещать по необходимости.
Топливный насос в сборе — расположение
Расположение детали

Подготовительные работы 9

  1. Двери автомобиля книга владельца
  2. Включение режима подъёма автомобиля
  3. Процедура сброса давления топлива
  4. Двери багажника на электроприводе книга владельца
  5. Аккумулятор книга владельца
  6. Подъём и опускание автомобиля
  7. Защита топливного бака
  8. Снятие и установка узла топливного бака
  9. Топливная трубка бака в сборе I

Снятие 4 шага

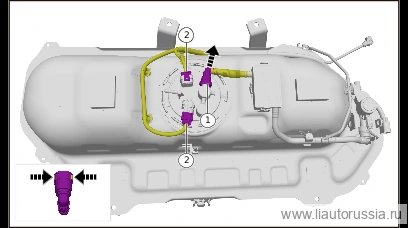

  1. Шаг 1

    Используя клещи для быстроразъёмных соединений, разблокируйте разъём корпуса топливного бака, отсоедините соединение корпуса топливного бака с топливным насосом в сборе.

  2. Отсоедините разъём жгута проводов топливного насоса (2 шт.).

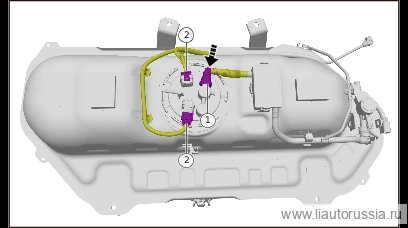

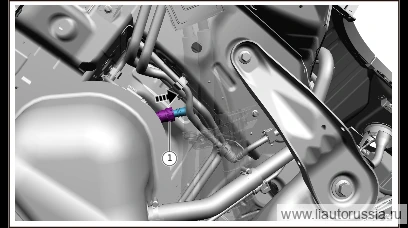

  3. Шаг 3

    Используя специальный инструмент, зафиксируйте его на фиксирующем кольце топливного насоса, поверните против часовой стрелки до упора, снимите фиксирующее кольцо топливного насоса.

  4. Шаг 4

    Снимите топливный насос в сборе.

Установка 4 шага

  1. Шаг 1

    Установите топливный насос в сборе в указанное монтажное положение (по меткам).

    M01-11010006O
    Примечание. Уплотнительное кольцо типа M01-11010006O является деталью одноразового использования — после каждого демонтажа топливного насоса в сборе его необходимо заменить на новое.
  2. Шаг 2

    Используя специальный инструмент, зафиксируйте его на фиксирующем кольце топливного насоса, поверните по часовой стрелке до упора до щелчка — фиксирующее кольцо топливного насоса установлено на место.

  3. Шаг 3

    Соедините корпус топливного бака с топливным насосом в сборе в направлении, указанном стрелкой.

    Примечание
    • При соединении корпуса топливного бака с топливным насосом в сборе запрещается отклоняться от направления, указанного стрелкой, во избежание смещения уплотнительного кольца.
    • Соедините корпус топливного бака с топливным насосом в сборе до упора, до щелчка.
  4. Подсоедините разъём жгута проводов топливного насоса (2 шт.).

↑ к списку операций

5 Корпус топливного бака

снятие: 1 шагустановка: 1 шагстр. 755–756 оригинала
⚠ Предупреждения
  • В процессе демонтажа и монтажа запрещены любые источники открытого огня поблизости.
  • Топливо обладает высокой летучестью, вдыхание избыточного количества паров топлива может вызвать головокружение, потемнение в глазах, тошноту и даже потерю сознания, поэтому необходимо обеспечить хорошую вентиляцию на месте ремонта.
  • Наденьте маслостойкие перчатки и защитные очки, по возможности избегайте попадания топлива на кожу.
Примечания
  • Перед демонтажем узла топливного бака необходимо слить топливо из топливного бака.
  • При снятии топливопровода оберните вокруг него чистую ткань для впитывания вытекающего топлива и снижения вероятности возгорания.
  • Перед проведением работ с топливной системой в непосредственной близости должны быть подготовлены средства пожаротушения.
  • Категорически запрещается чрезмерно перегибать топливные трубопроводы.
  • После отсоединения топливного трубопровода необходимо загерметизировать его соединительные разъёмы, чтобы предотвратить попадание посторонних предметов в топливную систему и избежать засорения топливных трубопроводов, нарушения нормальной работы компонентов топливной системы и даже их повреждения.
  • После завершения установки опустите автомобиль так, чтобы он встал на колёса; в этот момент не перемещайте автомобиль.
  • Нажмите на экране «Выйти из режима подъёма», система автоматически выполнит накачку; после завершения накачки автомобиль можно перемещать по необходимости.
Корпус топливного бака — расположение
Расположение детали

Подготовительные работы 11

  1. Двери автомобиля книга владельца
  2. Включение режима подъёма автомобиля
  3. Процедура сброса давления топлива
  4. Двери багажника на электроприводе книга владельца
  5. Аккумулятор книга владельца
  6. Подъём и опускание автомобиля
  7. Защита топливного бака
  8. Снятие и установка узла топливного бака
  9. Топливная трубка бака в сборе I
  10. Топливный насос в сборе
  11. Клапан отсечки топливного бака

Снятие 1 шаг

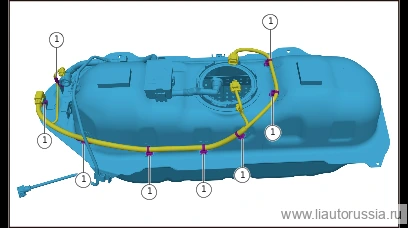

  1. Шаг 1

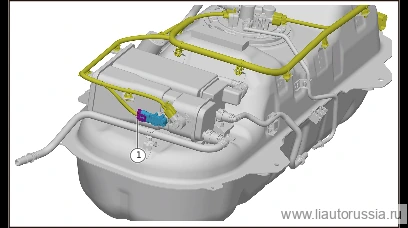

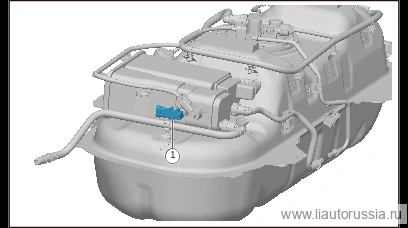

    Отсоедините фиксатор жгута проводов топливного бака в сборе (8 шт.). Извлеките корпус топливного бака.

Установка 1 шаг

  1. Шаг 1

    Установите корпус топливного бака. Установите фиксатор жгута проводов топливного бака (8 шт.).

↑ к списку операций

6 Вентиляционная трубка топливного бака I

снятие: 2 шагаустановка: 1 шагстр. 757–758 оригинала
⚠ Предупреждения
  • В процессе демонтажа и монтажа запрещены любые источники открытого огня поблизости.
  • Топливо обладает высокой летучестью, вдыхание избыточного количества паров топлива может вызвать головокружение, потемнение в глазах, тошноту и даже потерю сознания, поэтому необходимо обеспечить хорошую вентиляцию на месте ремонта.
  • Наденьте маслостойкие перчатки и защитные очки, по возможности избегайте попадания топлива на кожу.
Примечания
  • Перед выполнением работ на топливной системе на близком расстоянии должны быть подготовлены средства пожаротушения.
  • Категорически запрещается чрезмерно перегибать топливные трубопроводы.
  • После отсоединения топливного трубопровода необходимо загерметизировать его соединительные штуцеры, чтобы предотвратить попадание посторонних предметов в топливную систему и избежать засорения топливных трубопроводов, нарушения нормальной работы или повреждения компонентов топливной системы.
Вентиляционная трубка топливного бака I — расположение
Расположение детали

Подготовительные работы 4

  1. Двери автомобиля книга владельца
  2. Включение режима подъёма автомобиля
  3. Подъём и опускание автомобиля
  4. Защита топливного бака

Снятие 2 шага

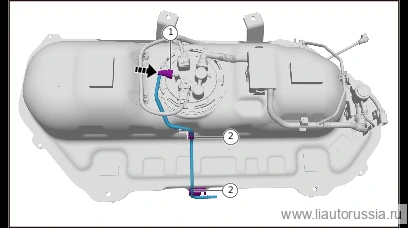

  1. Шаг 1

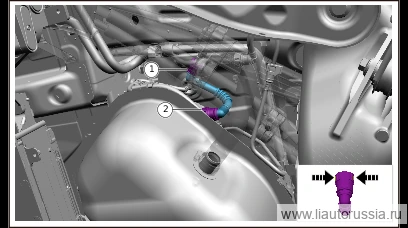

    С помощью клещей для быстроразъёмных соединений разблокируйте соединение вентиляционной трубки топливного бака I, отсоедините вентиляционную трубку топливного бака I от вентиляционной трубки топливного бака II.

  2. С помощью клещей для быстроразъёмных соединений разблокируйте соединение вентиляционной трубки топливного бака I, отсоедините вентиляционную трубку топливного бака I от изоляционного клапана топливного бака, снимите вентиляционную трубку топливного бака I.

Установка 1 шаг

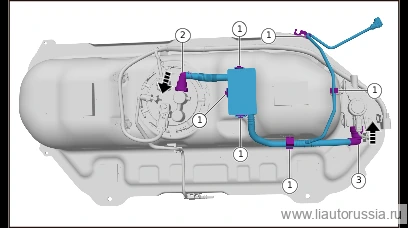

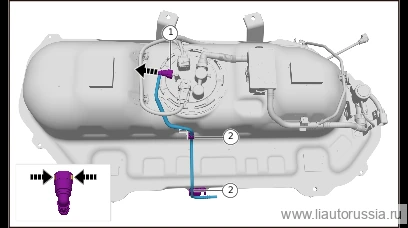

  1. Шаг 1

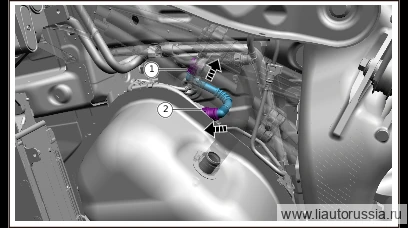

    Установите вентиляционную трубку топливного бака I, соедините вентиляционную трубку топливного бака I с вентиляционной трубкой топливного бака II в направлении, указанном стрелкой.

    Примечание
    • При соединении вентиляционной трубки топливного бака I с вентиляционной трубкой топливного бака II запрещается отклоняться от направления, указанного стрелкой, во избежание смещения уплотнительного кольца.
    • Соедините вентиляционную трубку топливного бака I с вентиляционной трубкой топливного бака II до упора, при этом должен раздаться щелчок «клик». 2.
    • Соедините вентиляционную трубку топливного бака I с изоляционным клапаном топливного бака в направлении, указанном стрелкой.
    • При соединении вентиляционной трубки топливного бака I с изоляционным клапаном топливного бака запрещается отклоняться от направления, указанного стрелкой, во избежание смещения уплотнительного кольца.
    • Соедините вентиляционную трубку топливного бака I с изоляционным клапаном топливного бака до упора, при этом должен раздаться щелчок «клик».

↑ к списку операций

7 Вентиляционная трубка топливного бака II

снятие: 3 шагаустановка: 3 шагастр. 759–760 оригинала
⚠ Предупреждения
  • В процессе демонтажа и монтажа запрещены любые источники открытого огня поблизости.
  • Топливо обладает высокой летучестью, вдыхание избыточного количества паров топлива может вызвать головокружение, потемнение в глазах, тошноту и даже потерю сознания, поэтому необходимо обеспечить хорошую вентиляцию на месте ремонта.
  • Наденьте маслостойкие перчатки и защитные очки, по возможности избегайте попадания топлива на кожу.
Примечания
  • Перед выполнением работ на топливной системе на близком расстоянии должны быть подготовлены средства пожаротушения.
  • Категорически запрещается чрезмерно перегибать топливные трубопроводы.
  • После отсоединения топливного трубопровода необходимо загерметизировать его соединительные штуцеры, чтобы предотвратить попадание посторонних предметов в топливную систему и избежать засорения топливных трубопроводов, нарушения нормальной работы или повреждения компонентов топливной системы.
Вентиляционная трубка топливного бака II — расположение
Расположение детали

Подготовительные работы 7

  1. Двери автомобиля книга владельца
  2. Включение режима подъёма автомобиля
  3. Подъём и опускание автомобиля
  4. Защита топливного бака
  5. Колесо в сборе (алюминиевое)
  6. Задняя секция накладки арки левого заднего колеса в сборе
  7. Левый задний подкрылок в сборе

Снятие 3 шага

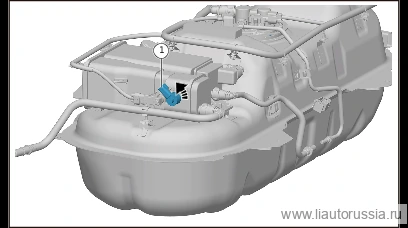

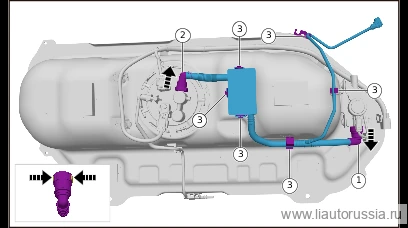

  1. С помощью клещей для быстроразъёмных соединений разблокируйте соединение вентиляционной трубки топливного бака I, отсоедините вентиляционную трубку топливного бака I от вентиляционной трубки топливного бака II.

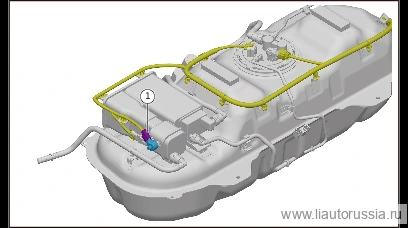

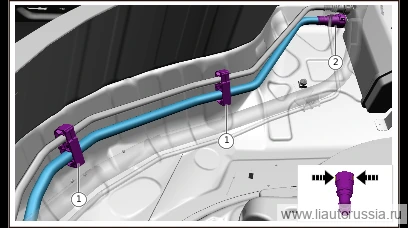

  2. Шаг 2

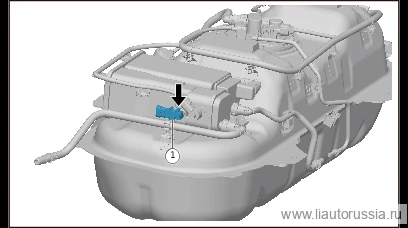

    Отсоедините фиксирующую защёлку (2 шт.) вентиляционной трубки топливного бака II.

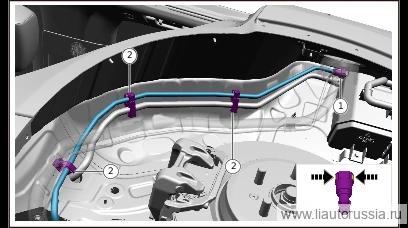

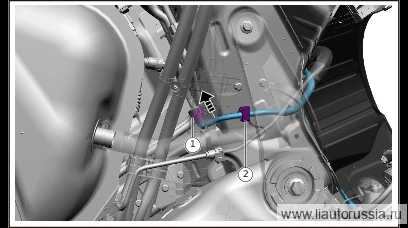

  3. С помощью клещей для быстроразъёмных соединений разблокируйте соединение вентиляционной трубки топливного бака II, отсоедините вентиляционную трубку топливного бака II от адсорбера в сборе, снимите вентиляционную трубку топливного бака II.

Установка 3 шага

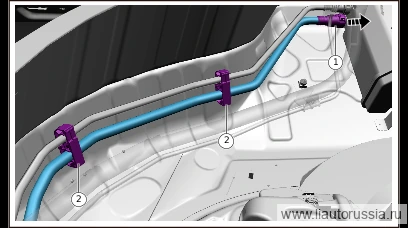

  1. Шаг 1

    Установите вентиляционную трубку топливного бака II, подсоедините вентиляционную трубку топливного бака II к адсорберу в сборе в направлении, указанном стрелкой.

    Примечание
    • При подключении вентиляционной трубки топливного бака II к адсорберу в сборе запрещается отклоняться от направления, указанного стрелкой, во избежание смещения уплотнительного кольца.
    • Подсоедините вентиляционную трубку топливного бака II к адсорберу в сборе до упора, до щелчка.
  2. Установите фиксирующую защёлку (2 шт.) вентиляционной трубки топливного бака II.

  3. Шаг 3

    Подсоедините вентиляционную трубку топливного бака I к вентиляционной трубке топливного бака II в направлении, указанном стрелкой.

    Примечание
    • При подключении вентиляционной трубки топливного бака I к вентиляционной трубке топливного бака II запрещается отклоняться от направления, указанного стрелкой, во избежание смещения уплотнительного кольца.
    • Подсоедините вентиляционную трубку топливного бака I к вентиляционной трубке топливного бака II до упора, до щелчка.

↑ к списку операций

8 Топливный бак в сборе

снятие: 1 шагустановка: 1 шагстр. 761–762 оригинала
⚠ Предупреждения
  • В процессе демонтажа и монтажа запрещены любые источники открытого огня поблизости.
  • Топливо обладает высокой летучестью, вдыхание избыточного количества паров топлива может вызвать головокружение, потемнение в глазах, тошноту и даже потерю сознания, поэтому необходимо обеспечить хорошую вентиляцию на месте ремонта.
  • Наденьте маслостойкие перчатки и защитные очки, по возможности избегайте попадания топлива на кожу.
Примечания
  • Перед демонтажем узла топливного бака необходимо слить топливо из топливного бака.
  • При снятии топливопровода оберните вокруг него чистую ткань для впитывания вытекающего топлива и снижения вероятности возгорания.
  • Перед проведением работ с топливной системой в непосредственной близости должны быть подготовлены средства пожаротушения.
  • Категорически запрещается чрезмерно перегибать топливные трубопроводы.
  • После отсоединения топливного трубопровода необходимо загерметизировать его соединительные разъёмы, чтобы предотвратить попадание посторонних предметов в топливную систему и избежать засорения топливных трубопроводов, нарушения нормальной работы компонентов топливной системы и даже их повреждения.
  • После завершения установки опустите автомобиль так, чтобы он встал на колёса; в этот момент не перемещайте автомобиль.
  • Нажмите на экране «Выйти из режима подъёма», система автоматически выполнит накачку; после завершения накачки автомобиль можно перемещать по необходимости.
Топливный бак в сборе — расположение
Расположение детали

Подготовительные работы 9

  1. Двери автомобиля книга владельца
  2. Включение режима подъёма автомобиля
  3. Процедура сброса давления топлива
  4. Двери багажника на электроприводе книга владельца
  5. Аккумулятор книга владельца
  6. Подъём и опускание автомобиля
  7. Защита топливного бака
  8. Снятие и установка узла топливного бака
  9. Жгут проводов топливного бака в сборе

Снятие 1 шаг

  1. Шаг 1

    Извлеките топливный бак в сборе.

Установка 1 шаг

  1. Шаг 1

    Установите топливный бак в сборе.

↑ к списку операций

9 Двойной хомут трубки

снятие: 1 шагустановка: 1 шагстр. 763–764 оригинала
Примечания
  • После завершения установки опустите автомобиль до соприкосновения с полом.
  • Не перемещайте автомобиль в этот момент.
  • Нажмите на экране «Выйти из режима подъёма», система автоматически начнёт накачку.
  • По завершении накачки автомобиль можно перемещать по необходимости.

Подготовительные работы 6

  1. Двери автомобиля книга владельца
  2. Включение режима подъёма автомобиля
  3. Подъём и опускание автомобиля
  4. Колесо в сборе (алюминиевое)
  5. Задняя секция накладки арки левого заднего колеса в сборе
  6. Левый задний подкрылок в сборе

Снятие 1 шаг

  1. Шаг 1

    Отсоедините трубопровод на двойном хомуте, снимите двойной хомут.

Установка 1 шаг

  1. Установите двойной хомут, установите трубопровод на двойной хомут.

↑ к списку операций

10 Клапан вентиляции адсорбера

снятие: 2 шагаустановка: 2 шагастр. 765–766 оригинала
⚠ Предупреждения
  • В процессе демонтажа и монтажа запрещены любые источники открытого огня поблизости.
  • Топливо обладает высокой летучестью, вдыхание избыточного количества паров топлива может вызвать головокружение, потемнение в глазах, тошноту и даже потерю сознания, поэтому необходимо обеспечить хорошую вентиляцию на месте ремонта.
  • Наденьте маслостойкие перчатки и защитные очки, по возможности избегайте попадания топлива на кожу.
Примечания
  • Перед демонтажем топливного бака необходимо слить топливо из топливного бака.
  • При снятии топливопровода оберните его чистой ветошью для впитывания вытекающего топлива и снижения риска возгорания.
  • Перед проведением работ с топливной системой в непосредственной близости должны быть подготовлены средства пожаротушения.
  • Категорически запрещается чрезмерно сгибать топливные магистрали.
  • После отсоединения топливной магистрали необходимо загерметизировать её соединительные штуцеры во избежание попадания посторонних предметов в топливную систему, засорения топливной магистрали и нарушения работы или повреждения компонентов топливной системы.
Клапан вентиляции адсорбера — расположение
Расположение детали

Подготовительные работы 8

  1. Двери автомобиля книга владельца
  2. Включение режима подъёма автомобиля
  3. Процедура сброса давления топлива
  4. Двери багажника на электроприводе книга владельца
  5. Крышка багажника в сборе
  6. Крышка смотрового люка аккумуляторной батареи
  7. Аккумулятор книга владельца
  8. Подъём и опускание автомобиля

Снятие 2 шага

  1. Отсоедините разъём жгута проводов клапана вентиляции адсорбера (1 шт.).

    Примечание. Сначала с помощью шлицевой отвёртки поддёрните фиксатор разблокировки разъёма, затем нажмите и отсоедините разъём жгута проводов клапана вентиляции адсорбера.
  2. Шаг 2

    Поверните клапан вентиляции адсорбера по часовой стрелке до правильного положения, снимите клапан вентиляции адсорбера.

Установка 2 шага

  1. Шаг 1

    Установите клапан вентиляции адсорбера, нажмите и поверните клапан вентиляции адсорбера против часовой стрелки до правильного положения.

  2. Шаг 2

    Подсоедините разъём жгута проводов клапана вентиляции адсорбера (1 шт.).

    Примечание. Подсоедините разъём жгута проводов клапана вентиляции адсорбера, верните фиксатор разблокировки разъёма в исходное положение.

↑ к списку операций

11 Трубка продувки угольного адсорбера в сборе I

снятие: 4 шагаустановка: 4 шагастр. 767–768 оригинала
⚠ Предупреждения
  • В процессе демонтажа и монтажа запрещены любые источники открытого огня поблизости.
  • Топливо обладает высокой летучестью, вдыхание избыточного количества паров топлива может вызвать головокружение, потемнение в глазах, тошноту и даже потерю сознания, поэтому необходимо обеспечить хорошую вентиляцию на месте ремонта.
  • Наденьте маслостойкие перчатки и защитные очки, по возможности избегайте попадания топлива на кожу.
Примечания
  • Перед выполнением работ на топливной системе на близком расстоянии должны быть подготовлены средства пожаротушения.
  • Категорически запрещается чрезмерно перегибать топливные трубопроводы.
  • После отсоединения топливного трубопровода необходимо загерметизировать его соединительные штуцеры, чтобы предотвратить попадание посторонних предметов в топливную систему и избежать засорения топливных трубопроводов, нарушения нормальной работы или повреждения компонентов топливной системы.
Трубка продувки угольного адсорбера в сборе I — расположение
Расположение детали

Подготовительные работы 8

  1. Двери автомобиля книга владельца
  2. Включение режима подъёма автомобиля
  3. Процедура сброса давления топлива
  4. Подъём и опускание автомобиля
  5. Защита топливного бака
  6. Колесо в сборе (алюминиевое)
  7. Задняя секция накладки арки левого заднего колеса в сборе
  8. Левый задний подкрылок в сборе

Снятие 4 шага

  1. С помощью клещей для быстроразъёмных соединений разблокируйте разъём трубки продувки угольного адсорбера в сборе I, отсоедините соединение трубки продувки угольного адсорбера в сборе I и трубки продувки угольного адсорбера в сборе II.

  2. Отсоедините фиксатор (1 шт.) трубки продувки угольного адсорбера в сборе I.

  3. Шаг 3

    С помощью клещей для быстроразъёмных соединений разблокируйте разъём трубки продувки угольного адсорбера в сборе I, отсоедините соединение трубки продувки угольного адсорбера в сборе I и адсорбера в сборе.

  4. Отсоедините фиксатор (3 шт.) вентиляционной трубки топливного бака II, снимите трубку продувки угольного адсорбера в сборе I.

Установка 4 шага

  1. Шаг 1

    Установите трубку продувки угольного адсорбера в сборе I, подсоедините трубку продувки угольного адсорбера в сборе I к адсорберу в сборе в направлении, указанном стрелкой.

    Примечание
    • При подсоединении трубки продувки угольного адсорбера в сборе I к адсорберу в сборе запрещается отклоняться от направления, указанного стрелкой, во избежание смещения уплотнительного кольца.
    • Подсоедините трубку продувки угольного адсорбера в сборе I к адсорберу в сборе до упора до щелчка.
  2. Установите фиксатор (3 шт.) трубки продувки угольного адсорбера в сборе I.

  3. Шаг 3

    Подсоедините трубку продувки угольного адсорбера в сборе I к трубке продувки угольного адсорбера в сборе II в направлении, указанном стрелкой.

    Примечание
    • При подсоединении трубки продувки угольного адсорбера в сборе I к трубке продувки угольного адсорбера в сборе II запрещается отклоняться от направления, указанного стрелкой, во избежание смещения уплотнительного кольца.
    • Подсоедините трубку продувки угольного адсорбера в сборе I к трубке продувки угольного адсорбера в сборе II до упора до щелчка.
  4. Установите фиксатор (1 шт.) трубки продувки угольного адсорбера в сборе I.

↑ к списку операций

12 Датчик давления адсорбера

снятие: 2 шагаустановка: 3 шагастр. 769–770 оригинала
⚠ Предупреждения
  • В процессе демонтажа и монтажа запрещены любые источники открытого огня поблизости.
  • Топливо обладает высокой летучестью, вдыхание избыточного количества паров топлива может вызвать головокружение, потемнение в глазах, тошноту и даже потерю сознания, поэтому необходимо обеспечить хорошую вентиляцию на месте ремонта.
  • Наденьте маслостойкие перчатки и защитные очки, по возможности избегайте попадания топлива на кожу.
Примечания
  • Перед демонтажем топливного бака необходимо слить топливо из топливного бака.
  • При снятии топливопровода оберните его чистой ветошью для впитывания вытекающего топлива и снижения риска возгорания.
  • Перед проведением работ с топливной системой в непосредственной близости должны быть подготовлены средства пожаротушения.
  • Категорически запрещается чрезмерно сгибать топливные магистрали.
  • После отсоединения топливной магистрали необходимо загерметизировать её соединительные штуцеры во избежание попадания посторонних предметов в топливную систему, засорения топливной магистрали и нарушения работы или повреждения компонентов топливной системы.
Датчик давления адсорбера — расположение
Расположение детали

Подготовительные работы 11

  1. Двери автомобиля книга владельца
  2. Включение режима подъёма автомобиля
  3. Процедура сброса давления топлива
  4. Двери багажника на электроприводе книга владельца
  5. Крышка багажника в сборе
  6. Крышка смотрового люка аккумуляторной батареи
  7. Аккумулятор книга владельца
  8. Подъём и опускание автомобиля
  9. Защита топливного бака
  10. Ремень крепления топливного бака в сборе
  11. Устройство топливного бака

Снятие 2 шага

  1. Шаг 1

    Отсоедините разъём жгута проводов датчика давления адсорбера (1 шт.).

  2. Шаг 2

    С помощью шлицевой отвёртки поддените в месте, указанном стрелкой, и снимите датчик давления адсорбера.

Установка 3 шага

  1. Шаг 1

    Установите датчик давления адсорбера.

  2. Шаг 2

    Подсоедините разъём жгута проводов датчика давления адсорбера (1 шт.).

  3. Шаг 3

    Метод и стандарт проверки герметичности системы контроля улавливания паров топлива: 1. Закройте клапан управления вентиляцией адсорбера, откройте изолирующий клапан топливного бака. 2. Откройте крышку заливной горловины, подключите к системе дымовой диагностический прибор и проверьте наличие утечек и зону утечки.

Сопутствующие калибровки

Выполняются на фирменном оборудовании Li Auto.

  • Указания по проверке: проверка выходного напряжения: при атмосферном давлении и питании 5В выходное напряжение датчика
  • Должно составлять 1,5В±0,1В; если значение выходит за пределы этого диапазона, датчик считается неисправным. 2. Сопротивление между
  • Выводами датчика должно находиться в пределах установленного диапазона, в противном случае датчик также считается неисправным.

↑ к списку операций

13 Адсорбер в сборе

снятие: 3 шагаустановка: 3 шага1 момент затяжкистр. 771–772 оригинала
⚠ Предупреждения
  • В процессе демонтажа и монтажа запрещены любые источники открытого огня поблизости.
  • Топливо обладает высокой летучестью, вдыхание избыточного количества паров топлива может вызвать головокружение, потемнение в глазах, тошноту и даже потерю сознания, поэтому необходимо обеспечить хорошую вентиляцию на месте ремонта.
  • Наденьте маслостойкие перчатки и защитные очки, по возможности избегайте попадания топлива на кожу.
Примечания
  • При демонтаже топливопровода оберните его чистой ветошью для впитывания вытекающего топлива и снижения риска возгорания.
  • Перед началом работ с топливной системой в непосредственной близости должны быть подготовлены средства пожаротушения.
  • Категорически запрещается чрезмерно перегибать топливные трубопроводы.
  • После отсоединения топливного трубопровода необходимо загерметизировать его соединительные разъёмы, чтобы предотвратить попадание посторонних предметов в топливную систему и избежать засорения топливопровода, нарушения работы компонентов топливной системы или их повреждения.
Адсорбер в сборе — расположение
Расположение детали

Подготовительные работы 7

  1. Двери автомобиля книга владельца
  2. Включение режима подъёма автомобиля
  3. Процедура сброса давления топлива
  4. Подъём и опускание автомобиля
  5. Колесо в сборе (алюминиевое)
  6. Задняя секция накладки арки левого заднего колеса в сборе
  7. Левый задний подкрылок в сборе

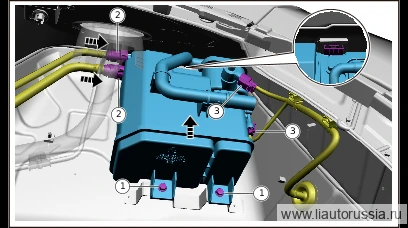

Снятие 3 шага

  1. Выверните крепёжные болты адсорбера в сборе (2 шт.).

    🔧 головка 10 мм
  2. С помощью клещей для быстроразъёмных соединений разблокируйте разъём вентиляционной трубки топливного бака II, отсоедините вентиляционную трубку топливного бака II от адсорбера в сборе. С помощью клещей для быстроразъёмных соединений разблокируйте разъём трубки продувки адсорбера в сборе, отсоедините трубку продувки адсорбера в сборе от адсорбера в сборе.

  3. Отсоедините разъём жгута проводов датчика давления адсорбера (1 шт.), отсоедините разъём жгута проводов клапана управления вентиляцией адсорбера (1 шт.), снимите адсорбер в сборе по направлению стрелки.

Установка 3 шага

  1. Шаг 1

    Установите адсорбер в сборе по направлению, указанному стрелкой, установите крепёжные болты адсорбера в сборе (2 шт.). Q1860616F70 Гайка фланцевая шестигранная. Момент затяжки: 9±1 Н·м Подсоедините вентиляционную трубку топливного бака II к адсорберу в сборе по направлению, указанному стрелкой, подсоедините трубку продувки адсорбера в сборе к адсорберу в сборе по направлению, указанному стрелкой.

    ⚙︎ 9±1 Н·м🔧 головка 2 10 ммQ1860616F70
    Примечание
    • При подключении запрещается отклоняться от направления, указанного стрелкой, во избежание смещения уплотнительного кольца.
    • Соединяйте до упора, до щелчка.
  2. Подсоедините разъём жгута проводов датчика давления адсорбера (1 шт.), подсоедините разъём жгута проводов клапана управления вентиляцией адсорбера (1 шт.)

  3. Шаг 3

    Метод и стандарт проверки герметичности системы контроля улавливания паров топлива: 1. Закройте клапан управления вентиляцией адсорбера, откройте изолирующий клапан топливного бака. 2. Откройте крышку заливной горловины, подключите к системе дымовой диагностический прибор и проверьте наличие утечек и зону утечки.

Моменты затяжки

ОперацияМомент
Установите адсорбер в сборе по направлению, указанному стрелкой, устан…9±1 Н·м

↑ к списку операций

14 Фиксирующее кольцо топливного насоса

снятие: 3 шагаустановка: 3 шагастр. 773–774 оригинала
⚠ Предупреждения
  • В процессе демонтажа и монтажа запрещены любые источники открытого огня поблизости.
  • Топливо обладает высокой летучестью, вдыхание избыточного количества паров топлива может вызвать головокружение, потемнение в глазах, тошноту и даже потерю сознания, поэтому необходимо обеспечить хорошую вентиляцию на месте ремонта.
  • Наденьте маслостойкие перчатки и защитные очки, по возможности избегайте попадания топлива на кожу.
Примечания
  • Перед демонтажем узла топливного бака необходимо слить топливо из топливного бака.
  • При снятии топливопровода оберните вокруг него чистую ткань для впитывания вытекающего топлива и снижения вероятности возгорания.
  • Перед проведением работ с топливной системой в непосредственной близости должны быть подготовлены средства пожаротушения.
  • Категорически запрещается чрезмерно перегибать топливные трубопроводы.
  • После отсоединения топливного трубопровода необходимо загерметизировать его соединительные разъёмы, чтобы предотвратить попадание посторонних предметов в топливную систему и избежать засорения топливных трубопроводов, нарушения нормальной работы компонентов топливной системы и даже их повреждения.
  • После завершения установки опустите автомобиль так, чтобы он встал на колёса; в этот момент не перемещайте автомобиль.
  • Нажмите на экране «Выйти из режима подъёма», система автоматически выполнит накачку; после завершения накачки автомобиль можно перемещать по необходимости.
Фиксирующее кольцо топливного насоса — расположение
Расположение детали

Подготовительные работы 9

  1. Двери автомобиля книга владельца
  2. Включение режима подъёма автомобиля
  3. Процедура сброса давления топлива
  4. Двери багажника на электроприводе книга владельца
  5. Аккумулятор книга владельца
  6. Подъём и опускание автомобиля
  7. Защита топливного бака
  8. Снятие и установка узла топливного бака
  9. Топливная трубка бака в сборе I

Снятие 3 шага

  1. Шаг 1

    Используя клещи для быстроразъёмных соединений, разблокируйте разъём корпуса топливного бака, отсоедините соединение корпуса топливного бака с топливным насосом в сборе.

  2. Отсоедините разъём жгута проводов топливного насоса (2 шт.).

  3. Шаг 3

    Используя специальный инструмент, зафиксируйте его на фиксирующем кольце топливного насоса, поверните против часовой стрелки до упора, снимите фиксирующее кольцо топливного насоса.

Установка 3 шага

  1. Шаг 1

    Используя специальный инструмент, зафиксируйте его на фиксирующем кольце топливного насоса, поверните по часовой стрелке до упора до щелчка — фиксирующее кольцо топливного насоса установлено на место.

  2. Шаг 2

    Соедините корпус топливного бака с топливным насосом в сборе в направлении, указанном стрелкой.

    Примечание
    • При соединении корпуса топливного бака с топливным насосом в сборе запрещается отклоняться от направления, указанного стрелкой, во избежание смещения уплотнительного кольца.
    • Соедините корпус топливного бака с топливным насосом в сборе до упора, до щелчка.
  3. Подсоедините разъём жгута проводов топливного насоса (2 шт.).

↑ к списку операций

15 Трубопровод сепаратора топлива и паров в сборе

снятие: 3 шагаустановка: 1 шагстр. 775–776 оригинала
⚠ Предупреждения
  • В процессе демонтажа и монтажа запрещены любые источники открытого огня поблизости.
  • Топливо обладает высокой летучестью, вдыхание избыточного количества паров топлива может вызвать головокружение, потемнение в глазах, тошноту и даже потерю сознания, поэтому необходимо обеспечить хорошую вентиляцию на месте ремонта.
  • Наденьте маслостойкие перчатки и защитные очки, по возможности избегайте попадания топлива на кожу.
Примечания
  • Перед демонтажем узла топливного бака необходимо слить топливо из топливного бака.
  • При снятии топливопровода оберните вокруг него чистую ткань для впитывания вытекающего топлива и снижения вероятности возгорания.
  • Перед проведением работ с топливной системой в непосредственной близости должны быть подготовлены средства пожаротушения.
  • Категорически запрещается чрезмерно перегибать топливные трубопроводы.
  • После отсоединения топливного трубопровода необходимо загерметизировать его соединительные разъёмы, чтобы предотвратить попадание посторонних предметов в топливную систему и избежать засорения топливных трубопроводов, нарушения нормальной работы компонентов топливной системы и даже их повреждения.
  • После завершения установки опустите автомобиль так, чтобы он встал на колёса; в этот момент не перемещайте автомобиль.
  • Нажмите на экране «Выйти из режима подъёма», система автоматически выполнит накачку; после завершения накачки автомобиль можно перемещать по необходимости.
Трубопровод сепаратора топлива и паров в сборе — расположение
Расположение детали

Подготовительные работы 8

  1. Двери автомобиля книга владельца
  2. Включение режима подъёма автомобиля
  3. Процедура сброса давления топлива
  4. Двери багажника на электроприводе книга владельца
  5. Аккумулятор книга владельца
  6. Подъём и опускание автомобиля
  7. Защита топливного бака
  8. Снятие и установка узла топливного бака

Снятие 3 шага

  1. Шаг 1

    С помощью клещей для быстроразъёмных соединений разблокируйте разъём трубопровода сепаратора паров топлива в сборе, в направлении, указанном стрелкой, отсоедините клапан отсечки топливного бака от трубопровода сепаратора паров топлива в сборе.

  2. С помощью клещей для быстроразъёмных соединений разблокируйте соединение трубопровода сепаратора топлива и паров в сборе, в направлении, указанном стрелкой, отсоедините соединение трубопровода сепаратора топлива и паров в сборе и топливного насоса в сборе.

  3. Отсоедините фиксирующий фиксатор (6 шт.) трубопровода сепаратора топлива и паров в сборе, снимите трубопровод сепаратора топлива и паров в сборе.

Установка 1 шаг

  1. Шаг 1

    Установите трубопровод сепаратора топлива и паров в сборе, убедитесь, что фиксирующий фиксатор (6 шт.) трубопровода сепаратора топлива и паров в сборе установлен на место. 2 . В направлении, указанном стрелкой, подсоедините трубопровод сепаратора топлива и паров в сборе к топливному насосу в сборе.

    Примечание
    • При подсоединении трубопровода сепаратора топлива и паров в сборе к топливному насосу в сборе запрещается отклоняться от направления, указанного стрелкой, во избежание смещения уплотнительного кольца.
    • Подсоедините трубопровод сепаратора топлива и паров в сборе к топливному насосу в сборе до упора, до щелчка. 3 . 3.
    • В направлении, указанном стрелкой, подсоедините трубопровод сепаратора топлива и паров в сборе к запорному клапану топливного бака.
    • При подсоединении трубопровода сепаратора топлива и паров в сборе к запорному клапану топливного бака запрещается отклоняться от направления, указанного стрелкой, во избежание смещения уплотнительного кольца.
    • Подсоедините трубопровод сепаратора топлива и паров в сборе к запорному клапану топливного бака до упора, до щелчка.

↑ к списку операций

16 Клапан отсечки топливного бака

снятие: 3 шагаустановка: 2 шага1 момент затяжкистр. 777–778 оригинала
⚠ Предупреждения
  • В процессе демонтажа и монтажа запрещены любые источники открытого огня поблизости.
  • Топливо обладает высокой летучестью, вдыхание избыточного количества паров топлива может вызвать головокружение, потемнение в глазах, тошноту и даже потерю сознания, поэтому необходимо обеспечить хорошую вентиляцию на месте ремонта.
  • Наденьте маслостойкие перчатки и защитные очки, по возможности избегайте попадания топлива на кожу.
Примечания
  • Перед демонтажем узла топливного бака необходимо слить топливо из топливного бака.
  • При снятии топливопровода оберните вокруг него чистую ткань для впитывания вытекающего топлива и снижения вероятности возгорания.
  • Перед проведением работ с топливной системой в непосредственной близости должны быть подготовлены средства пожаротушения.
  • Категорически запрещается чрезмерно перегибать топливные трубопроводы.
  • После отсоединения топливного трубопровода необходимо загерметизировать его соединительные разъёмы, чтобы предотвратить попадание посторонних предметов в топливную систему и избежать засорения топливных трубопроводов, нарушения нормальной работы компонентов топливной системы и даже их повреждения.
  • После завершения установки опустите автомобиль так, чтобы он встал на колёса; в этот момент не перемещайте автомобиль.
  • Нажмите на экране «Выйти из режима подъёма», система автоматически выполнит накачку; после завершения накачки автомобиль можно перемещать по необходимости.
Клапан отсечки топливного бака — расположение
Расположение детали

Подготовительные работы 8

  1. Двери автомобиля книга владельца
  2. Включение режима подъёма автомобиля
  3. Процедура сброса давления топлива
  4. Двери багажника на электроприводе книга владельца
  5. Аккумулятор книга владельца
  6. Подъём и опускание автомобиля
  7. Защита топливного бака
  8. Снятие и установка узла топливного бака

Снятие 3 шага

  1. Шаг 1

    С помощью клещей для быстроразъёмных соединений разблокируйте разъём трубопровода сепаратора паров топлива в сборе, в направлении, указанном стрелкой, отсоедините клапан отсечки топливного бака от трубопровода сепаратора паров топлива в сборе.

  2. Отсоедините разъём жгута проводов клапана отсечки топливного бака (1 шт.).

  3. Выверните крепёжную гайку клапана отсечки топливного бака (2 шт.), снимите клапан отсечки топливного бака.

    🔧 головка 10 мм

Установка 2 шага

  1. Шаг 1

    Установите клапан отсечки топливного бака, установите крепёжную гайку клапана отсечки топливного бака (2 шт.). Q32006T13F61 гайка фланцевая шестигранная Момент затяжки: 5±1 Н·м

    ⚙︎ 5±1 Н·м🔧 головка 10 мм
  2. Подсоедините разъём жгута проводов клапана отсечки топливного бака (1 шт.). 3 . В направлении, указанном стрелкой, подсоедините трубопровод сепаратора паров топлива в сборе к клапану отсечки топливного бака.

    Примечание
    • При соединении трубопровода сепаратора паров топлива в сборе с клапаном отсечки топливного бака запрещается отклоняться от направления, указанного стрелкой, во избежание смещения уплотнительного кольца.
    • Соедините трубопровод сепаратора паров топлива в сборе с клапаном отсечки топливного бака до упора, до характерного щелчка «клик».

Моменты затяжки

ОперацияМомент
Установите клапан отсечки топливного бака, установите крепёжную гайку…5±1 Н·м

↑ к списку операций

17 Топливная трубка бака в сборе I

снятие: 2 шагаустановка: 2 шагастр. 779–780 оригинала
⚠ Предупреждения
  • В процессе демонтажа и монтажа запрещены любые источники открытого огня поблизости.
  • Топливо обладает высокой летучестью, вдыхание избыточного количества паров топлива может вызвать головокружение, потемнение в глазах, тошноту и даже потерю сознания, поэтому необходимо обеспечить хорошую вентиляцию на месте ремонта.
  • Наденьте маслостойкие перчатки и защитные очки, по возможности избегайте попадания топлива на кожу.
Примечания
  • Перед демонтажем узла топливного бака необходимо слить топливо из топливного бака.
  • При снятии топливопровода оберните вокруг него чистую ткань для впитывания вытекающего топлива и снижения вероятности возгорания.
  • Перед проведением работ с топливной системой в непосредственной близости должны быть подготовлены средства пожаротушения.
  • Категорически запрещается чрезмерно перегибать топливные трубопроводы.
  • После отсоединения топливного трубопровода необходимо загерметизировать его соединительные разъёмы, чтобы предотвратить попадание посторонних предметов в топливную систему и избежать засорения топливных трубопроводов, нарушения нормальной работы компонентов топливной системы и даже их повреждения.
  • После завершения установки опустите автомобиль так, чтобы он встал на колёса; в этот момент не перемещайте автомобиль.
  • Нажмите на экране «Выйти из режима подъёма», система автоматически выполнит накачку; после завершения накачки автомобиль можно перемещать по необходимости.
Топливная трубка бака в сборе I — расположение
Расположение детали

Подготовительные работы 8

  1. Двери автомобиля книга владельца
  2. Включение режима подъёма автомобиля
  3. Процедура сброса давления топлива
  4. Двери багажника на электроприводе книга владельца
  5. Аккумулятор книга владельца
  6. Подъём и опускание автомобиля
  7. Защита топливного бака
  8. Снятие и установка узла топливного бака

Снятие 2 шага

  1. Шаг 1

    С помощью клещей для быстроразъёмных соединений разблокируйте соединение топливной трубки бака в сборе I. В направлении, указанном стрелкой, отсоедините топливную трубку бака в сборе I от топливного насоса в сборе.

  2. Отсоедините топливную трубку бака в сборе I, снимите топливную трубку бака в сборе I.

Установка 2 шага

  1. Шаг 1

    Установите топливную трубку бака в сборе I, в направлении, указанном стрелкой, подсоедините топливную трубку бака в сборе I к топливному насосу в сборе.

    Примечание
    • При подсоединении топливной трубки бака в сборе I к топливному насосу в сборе запрещается отклоняться от направления, указанного стрелкой, во избежание смещения уплотнительного кольца.
    • Подсоедините топливную трубку бака в сборе I к топливному насосу в сборе до упора, до щелчка.
  2. Установите топливную трубку бака в сборе I.

↑ к списку операций

Та же подгруппа у других моделей

Li L6Li L8Li L9

Соседние узлы системы «Увеличитель запаса хода (ДВС-генератор)»

Электронная дроссельная заслонкаДатчики системы двигателяТеплозащитные экраныПоршни, шатуны и коленвалСвечи зажигания и катушкиМасляный насосМасляный фильтрВпускной и выпускной коллекторы

Все разделы системы →

Инструкция была полезна?
Спасибо за отзыв!
Разделы ремонта
