Свечи зажигания и катушки — Li L7

1 Катушка зажигания в сборе

Подготовительные работы 7

1. Двери автомобиля книга владельца
2. Открытие и закрытие капота
3. Двери багажника на электроприводе книга владельца
4. Крышка багажника в сборе
5. Крышка смотрового люка аккумуляторной батареи
6. Аккумулятор книга владельца
7. Декоративный кожух двигателя в сборе

Снятие 3 шага

1.

   1

   В направлении, указанном стрелкой, откройте фиксатор разъёма жгута проводов катушки зажигания в сборе (1 шт.).
2. 2

   Отсоедините разъём жгута проводов катушки зажигания в сборе (1 шт.).

3.

   3

   В направлении, указанном стрелкой, извлеките катушку зажигания в сборе.

Установка 4 шага

1.

   1

   В направлении, указанном стрелкой, вдавите катушку зажигания в сборе до упора.

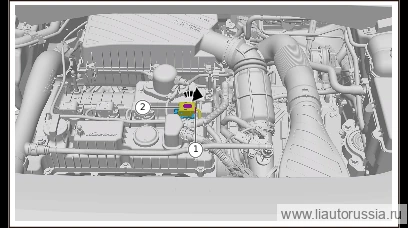

2.

   2

   Установите катушку зажигания в сборе, подсоедините разъём жгута проводов катушки зажигания в сборе (1 шт.). 2 . В направлении, указанном стрелкой, закройте фиксатор разъёма жгута проводов катушки зажигания в сборе (1 шт.).

3.

   3

   Порядок диагностики неисправности 1 . Осмотрите катушку зажигания на предмет целостности внешнего вида. При повреждении внешнего вида необходима замена.
4. 4

   Подключите диагностический прибор к автомобилю и проверьте, выдаёт ли диагностический прибор соответствующие коды неисправностей. 3 . Установите мультиметр в режим измерения сопротивления (Ом). При условии испытания — комнатная температура 23℃±5℃ — измерьте сопротивление между сигнальным контактом 1 и контактом питания 3 катушки зажигания: значение в пределах 0.6Ω указывает на исправность первичной обмотки катушки зажигания. Если сопротивление не входит в этот диапазон, первичная обмотка может быть повреждена. 4 . Проверка искрообразования: установите высоковольтный наконечник катушки зажигания отдельно на свечу зажигания, заземлите боковой электрод свечи зажигания, запустите двигатель и понаблюдайте, образуется ли непрерывная искра между электродами свечи зажигания. Если искра образуется, это указывает на исправность вторичной обмотки катушки зажигания. Если искры нет, катушка зажигания может быть повреждена.

↑ к списку операций

2 Свеча зажигания в сборе

Подготовительные работы 8

1. Двери автомобиля книга владельца
2. Открытие и закрытие капота
3. Двери багажника на электроприводе книга владельца
4. Крышка багажника в сборе
5. Крышка смотрового люка аккумуляторной батареи
6. Аккумулятор книга владельца
7. Декоративный кожух двигателя в сборе
8. Катушка зажигания в сборе

Снятие 1 шаг

1.

   1

   Используя головку для свечей зажигания, выверните свечу зажигания в сборе, извлеките свечу зажигания в сборе.

   🔧 головка для свечей зажигания 14

   Примечание

   • Не допускайте демонтаж и монтаж свечи зажигания в сборе на горячем двигателе, используйте специальную головку для установки свечей зажигания.
   • Устраните загрязнения из отверстия свечи зажигания.
   • После снятия катушки зажигания, но до снятия свечи зажигания, обязательно очистите отверстие свечи зажигания сжатым воздухом.
   • После снятия катушки зажигания повторно проверьте уплотняющую поверхность на наличие загрязнений, при необходимости очистите влажной ветошью или повторно сжатым воздухом.
   • Если загрязнения не устранены в соответствии с требованиями, они могут попасть в камеру сгорания и привести к нарушению процесса сгорания.
   • Загрязнения, оставшиеся на посадочном месте уплотнения свечи зажигания, могут привести к нарушению герметичности.

Установка 1 шаг

1.

   1

   Установите свечу зажигания в сборе в головку для свечей зажигания, используя головку для свечей зажигания, установите свечу зажигания в сборе. E15M-92090001 Свеча зажигания в сборе. Момент затяжки: (22.5±2.5) Н·м.

   ⚙︎ (22.5±2.5) Н·м

   Примечание. Устанавливайте свечу зажигания вертикально в головку для свечей зажигания во избежание возникновения боковой нагрузки при установке свечи зажигания и её повреждения.

Моменты затяжки

↑ к списку операций
