Двигатель в сборе

Специальный инструмент

№	Код	Наименование	Вид	Назначение
1	LBZ8KL9WK2	Опоры переднего и заднего подрамников		Предназначено для вспомогательной поддержки при снятии и установке переднего подрамника с передним приводом, заднего подрамника с электроприводом и заднего электропривода. Обеспечивает плавное опускание подрамника и электропривода.
2	OA4LBVSG94	Опоры переднего и заднего подрамников		Предназначено для вспомогательной поддержки при снятии и установке переднего подрамника с передним приводом, заднего подрамника с электроприводом и заднего электропривода. Обеспечивает плавное опускание подрамника и электропривода
3	VZF9NWYP6T	Платформа для подъёма батареи (электрогидравлическая)		Подъём и опускание аккумуляторной батареи

Подготовительные работы 47

1. Двери автомобиля книга владельца
2. Включение режима подъёма автомобиля
3. Открытие и закрытие капота
4. Двери багажника на электроприводе книга владельца
5. Аккумулятор книга владельца
6. Защитная крышка багажника
7. Ящик для инструмента в багажнике
8. Высоковольтная система книга владельца
9. Передняя защита моторного отсека
10. Правая защита моторного отсека в сборе
11. Левая защита моторного отсека в сборе
12. Декоративный кожух двигателя в сборе
13. Компоненты воздушного фильтра — Впускной патрубок воздушного фильтра в сборе
14. Впускной шланг воздушного фильтра
15. Воздушный фильтр в сборе
16. Впускная трубка интеркулера I
17. Компоненты впускных трубопроводов — Выходная трубка интеркулера VI
18. верхняя крышка электрощита моторного отсека
19. Откачка и заправка хладагента
20. Подъём и опускание автомобиля
21. Нижняя защита переднего бампера в сборе
22. защитная балка шасси
23. Левая передняя нижняя защита днища
24. Компоненты топливного бака и трубопроводов — Трубка десорбции адсорбера в сборе III
25. Накладка арки левого переднего колеса в сборе
26. Колесо в сборе (алюминиевое)
27. Стопорная гайка приводного вала
28. Подкрылок левого переднего колеса в сборе
29. Компоненты переднего стабилизатора поперечной устойчивости — левая соединительная тяга переднего стабилизатора поперечной устойчивости в сборе
30. Накладка правой передней колёсной арки в сборе
31. Колесо в сборе (алюминиевое)
32. Стопорная гайка приводного вала
33. Подкрылок правого переднего колеса в сборе
34. Компонент переднего стабилизатора: правая соединительная тяга переднего стабилизатора в сборе
35. Слив и заправка масла переднего редуктора
36. Правый передний приводной вал в сборе
37. Левый передний приводной вал в сборе
38. Слив и заправка охлаждающей жидкости электродвигателя и аккумуляторной батареи
39. Слив и заправка охлаждающей жидкости увеличителя запаса хода и отопителя
40. Подводящий шланг радиатора
41. Отводящий шланг радиатора
42. Шланг подпитки дополнительного бачка двигателя 3
43. Задняя монтажная поперечина нижней защиты переднего бампера в сборе
44. Передний глушитель в сборе
45. Патрубок отвода воздуха интеркулера в сборе Ⅰ
46. Компрессор с электроприводом в сборе
47. правая опора переднего силового агрегата в сборе

Снятие 78 шагов

1.

   1

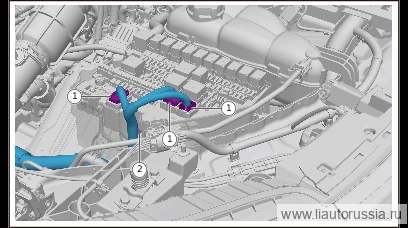

   Отсоедините разъём (3 шт.) жгута проводов двигателя в сборе.
2. 2

   Расстыкуйте фиксатор (1 шт.) жгута проводов двигателя в сборе.

3.

   3

   Отсоедините фиксирующую защёлку (2 шт.) жгута проводов моторного отсека.
4. 4

   Отсоедините разъём (1 шт.) жгута проводов ECU двигателя.

5.

   5

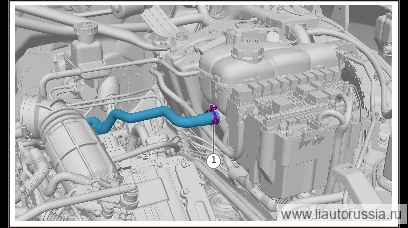

   Ослабьте хомут крепления шланга подпитки дополнительного бачка электродвигателя, отсоедините шланг подпитки дополнительного бачка электродвигателя от интегрированного расширительного бачка.

6.

   6

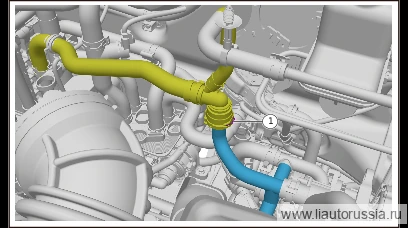

   Извлеките стопорную пружинную скобу верхнего участка подузла трубопровода охлаждения батареи в сборе, отсоедините верхний участок подузла трубопровода охлаждения батареи в сборе от шланга подпитки дополнительного бачка ОЖ батареи.

7.

   7

   Выверните крепёжный болт (1 шт.), отсоедините промежуточный вал рулевого управления с пыльником в сборе от электроусилителя рулевого управления с рулевыми тягами в сборе.

   🔧 головка 10 мм Внимание: перед снятием крепёжного болта промежуточного вала рулевого управления с пыльником в сборе необходимо зафиксировать рулевое колесо в сборе с помощью фиксатора рулевого колеса

8.

   8

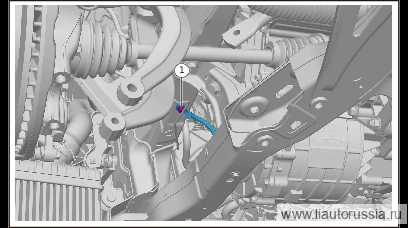

   Выверните крепёжный болт сигнального провода массы переднего электродвигателя, отсоедините сигнальный провод массы переднего электродвигателя от кузова.

   🔧 головка 13 мм

9.

   9

   Отсоедините разъём (1 шт.) жгута электронного насоса ОЖ отопителя.
10. 10

    Отсоедините разъём жгута проводов электронного трёхходового клапана (1 шт.).

11.

    11

    Отсоедините фиксатор крепления высоковольтного жгута проводов от тяговой батареи к компрессору и PTC.

12.

    12

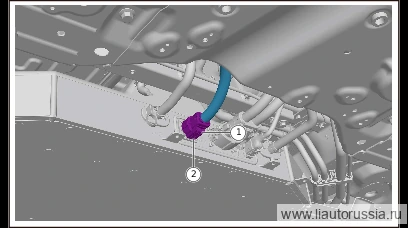

    Нажмите кнопку разблокировки первой ступени, вытяните разъём высоковольтного жгута от тяговой батареи к компрессору и PTC-нагревателю до упора. 2 . Нажмите кнопку разблокировки второй ступени, отсоедините разъём высоковольтного жгута от тяговой батареи к компрессору и PTC-нагревателю, отведите высоковольтный жгут от тяговой батареи к компрессору и PTC-нагревателю в сторону.

13.

    13

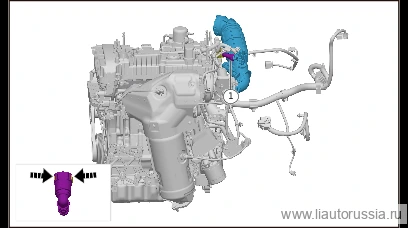

    Разблокируйте фиксатор. 2 . Медленно потяните рычаг усилителя в направлении стрелки до упора, отсоедините разъём (1 шт.) высоковольтного жгута от тяговой батареи к переднему электродвигателю.

14.

    14

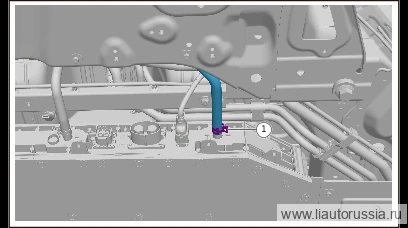

    Ослабьте хомут крепления отводящего шланга насоса ОЖ заднего электродвигателя, отсоедините отводящий шланг насоса ОЖ заднего электродвигателя от аккумуляторной батареи в сборе.

15.

    15

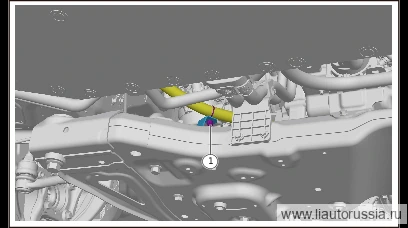

    Расстыкуйте фиксатор жгута проводов моторного отсека в сборе, отведите жгут проводов моторного отсека в сборе в сторону.

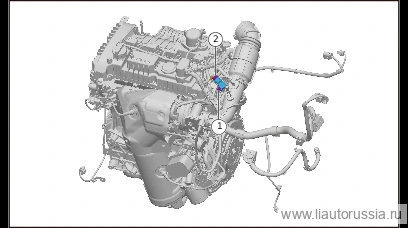

16.

    16

    Отсоедините разъём (4 шт.) жгута электроусилителя рулевого управления с рулевыми тягами в сборе.

17.

    17

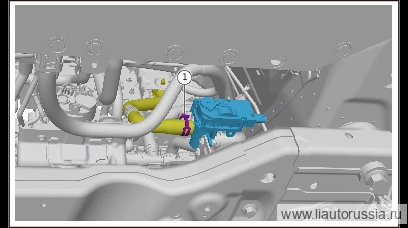

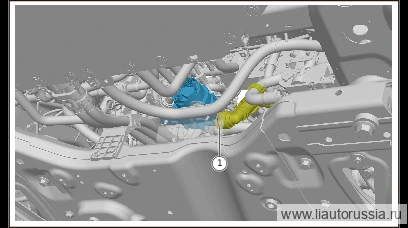

    Ослабьте хомут крепления отводящего шланга теплообменника (отопителя), отсоедините отводящий шланг теплообменника (отопителя) от электронного трёхходового клапана.

18.

    18

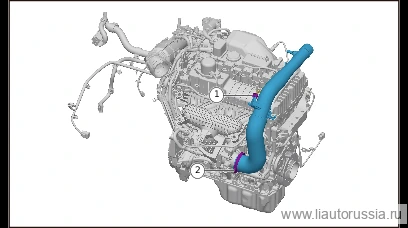

    Извлеките стопорную скобу отводящего шланга насоса отопителя, отсоедините отводящий шланг насоса отопителя от электронного насоса ОЖ отопителя.

19.

    19

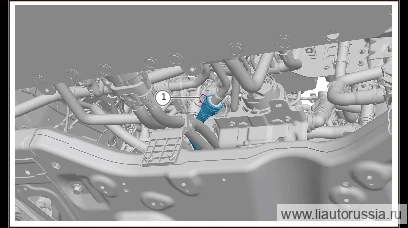

    Извлеките стопорную скобу отводящего шланга насоса ОЖ заднего электродвигателя, отсоедините отводящий шланг насоса ОЖ заднего электродвигателя от переднего участка нейлоновой подводящей трубки контура ОЖ заднего электродвигателя.

20.

    20

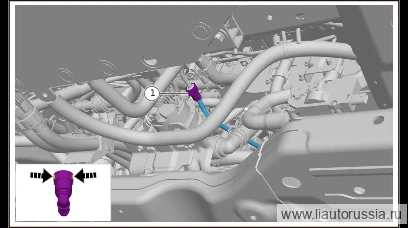

    С помощью клещей для быстроразъёмных соединений разблокируйте разъём III топливоподающей трубки топливного бака в сборе, отсоедините топливоподающую трубку топливного бака в сборе III.

21.

    21

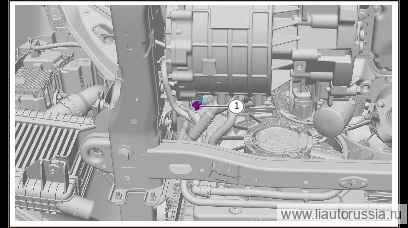

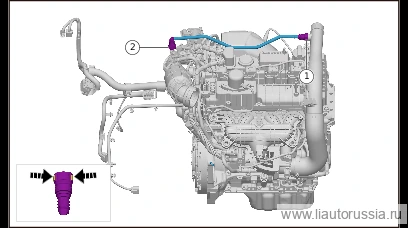

    Отсоедините разъём жгута датчика температуры ОЖ отводящего шланга 2 радиатора электродвигателя.

22.

    22

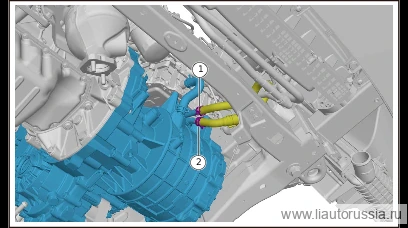

    Ослабьте хомут крепления подводящего шланга электронного трёхходового клапана контура электродвигателя, отсоедините подводящий шланг электронного трёхходового клапана контура электродвигателя от сдвоенного электродвигателя с редуктором в сборе.
23. 23

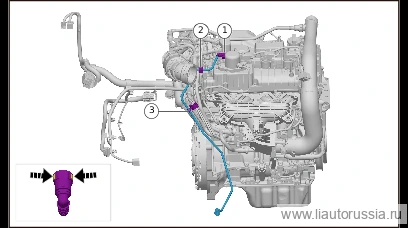

    Ослабьте хомут крепления отводящего шланга радиатора электродвигателя 2, отсоедините отводящий шланг радиатора электродвигателя 2 от двойного электродвигателя с редуктором в сборе.

24.

    24

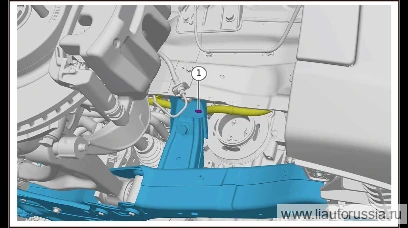

    Отсоедините фиксатор крепления высоковольтного жгута проводов от тяговой батареи к компрессору и PTC.

25.

    25

    Выверните крепёжный болт (1 шт.) левого переднего нижнего рычага подвески в сборе и нижнего кронштейна левого переднего амортизатора в сборе.

    🔧 Головка Примечание: X01-89186161 направляющий болт с шестигранной фланцевой головкой является деталью одноразового использования, при каждом демонтаже/монтаже необходимо заменять его новой деталью 21 ммX01-89186161одноразовая деталь

26.

    26

    Выверните болты крепления переднего подрамника в сборе (левая сторона) (4 шт.).

    🔧 головка 13 мм

    Примечание. Перед демонтажем закрепите электровентилятор в сборе и передний модуль охлаждения в сборе верёвкой на кронштейне передней блок-фары.

27.

    27

    Выверните крепёжный болт правого переднего нижнего рычага подвески в сборе и нижнего кронштейна правого переднего амортизатора в сборе (1 шт.).

    🔧 Головка Внимание: X01-89186161 Направляющий болт с шестигранной фланцевой головкой — деталь одноразового использования, при каждой разборке/сборке необходимо заменять новой деталью 21 ммX01-89186161одноразовая деталь

28.

    28

    Выверните болты крепления переднего подрамника в сборе (правая сторона) (4 шт.).

    🔧 головка 13 мм

29.

    29

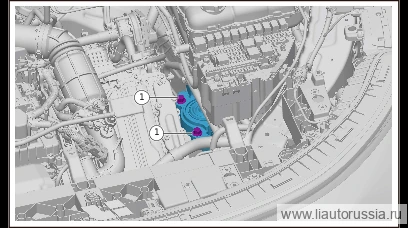

    Выверните болт крепления левой передней опоры силового агрегата в сборе (2 шт.).

    🔧 головка Примечание: X01-89185032 болт с шестигранным фланцем является деталью одноразового использования, при каждой разборке/сборке необходимо заменять на новую деталь 15 ммX01-89185032одноразовая деталь

30.

    30

    С помощью переднего и заднего кронштейнов подрамника и подъёмной платформы для аккумуляторной батареи (электрогидравлической) подоприте передний подрамник в сборе с узлами.

31.

    31

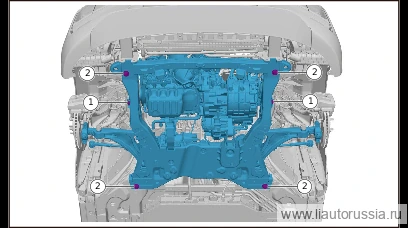

    Выверните болты крепления переднего подрамника в сборе (2 шт.).

    🔧 головка 18 мм
32. 32

    Выверните болты крепления переднего подрамника в сборе (4 шт.), медленно опустите передний подрамник в сборе с компонентами.

    🔧 головка 21 мм

    Примечание

    • После демонтажа компонентов переднего подрамника в сборе изменится центр тяжести автомобиля, что приведёт к неустойчивости положения на подъёмнике — обеспечьте в этот момент дополнительную опору автомобиля.
    • При демонтаже компонентов переднего подрамника в сборе используйте специальное поддерживающее приспособление для плавного и медленного опускания, работа выполняется совместно двумя специалистами по ремонту.
    • Зафиксируйте блок двигателя в сборе и узел мультимодового электропривода в сборе, чтобы избежать их наклона и повреждения деталей.

33.

    33

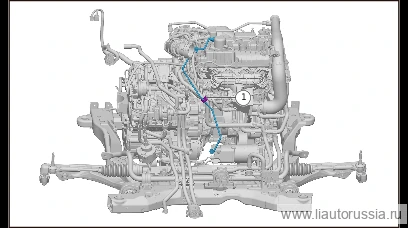

    Отсоедините соединение топливоподающей трубки топливного бака III в сборе с разделительным хомутом трубки II.

34.

    34

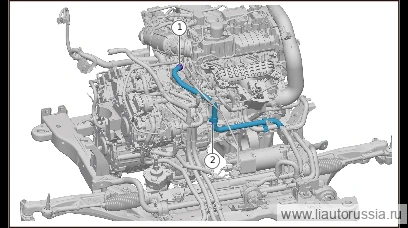

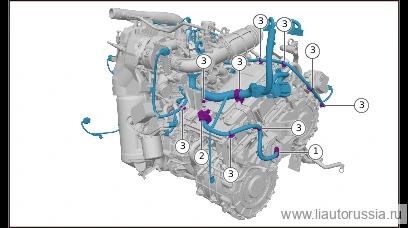

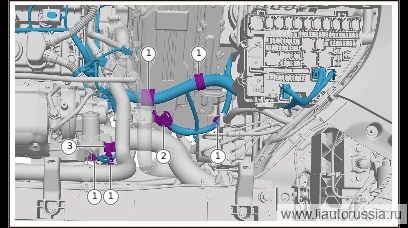

    Ослабьте хомут крепления выходного шланга отопителя двигателя, отсоедините выходной шланг отопителя двигателя от термостата в сборе.
35. 35

    Выверните болт крепления выходного шланга отопителя двигателя.

    🔧 головка 10 мм

36.

    36

    Ослабьте хомут крепления входного шланга отопителя двигателя, отсоедините входной шланг отопителя двигателя от входной трубки механического водяного насоса в сборе.
37. 37

    Выверните болт крепления входного шланга отопителя двигателя.

    🔧 головка 10 мм

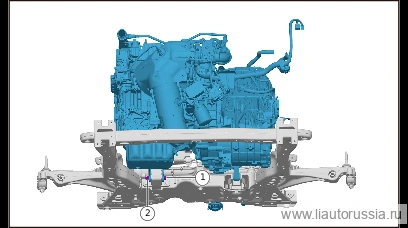

38.

    38

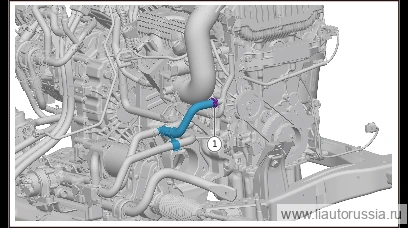

    Ослабьте хомут крепления подузла трубки подпитки отопителя в сборе, отсоедините подузел трубки подпитки отопителя в сборе от трубки подпитки.

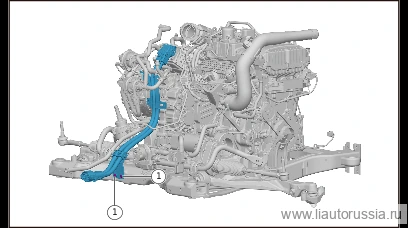

39.

    39

    Выверните болт крепления высоковольтного жгута проводов от тяговой батареи к переднему электродвигателю (2 шт.).

    🔧 головка 10 мм

40.

    40

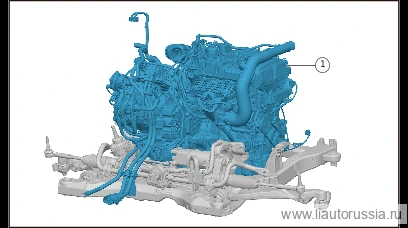

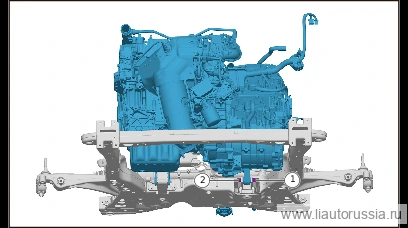

    С помощью такелажного приспособления слегка приподнимите блок двигателя в сборе и мультимодульный электропривод в сборе.

    Примечание. Подъём должен выполняться согласованно двумя специалистами по ремонту во избежание перекоса такелажного приспособления, иначе это может привести к травмам персонала или повреждению деталей и оборудования.

41.

    41

    Используя инструмент, выверните сквозной болт крепления кронштейна левой тяги задней опоры силового агрегата (1 шт.), выверните крепёжную гайку (1 шт.). Инструмент для болта: 15 мм головка Инструмент для гайки: 18 мм головка 2. Извлеките сквозной болт.

    🔧 головка 18 мм

42.

    42

    Используя инструмент на стяжном болте крепления кронштейна правой тяги задней опоры переднего силового агрегата (1 шт.), выверните фиксирующую гайку (1 шт.). Инструмент для болта: 15 мм головка Инструмент для гайки: 18 мм головка 2 . Извлеките стяжной болт.

    🔧 головка 18 мм

43.

    43

    С помощью грузоподъёмного приспособления поднимите модуль двигателя в сборе и узел многорежимного электропривода в сборе, переместите модуль двигателя в сборе и узел многорежимного электропривода в сборе на рабочую позицию.

    Примечание

    • Подъём должен выполняться двумя специалистами по ремонту согласованно, чтобы избежать перекоса грузоподъёмного приспособления, иначе это может привести к травмам персонала, повреждению деталей или оборудования.
    • Зафиксируйте модуль двигателя в сборе и узел многорежимного электропривода в сборе, чтобы избежать перекоса модуля двигателя в сборе и узла многорежимного электропривода в сборе, приводящего к повреждению деталей.

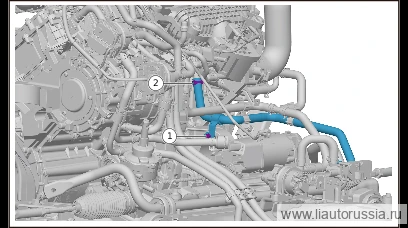

44.

    44

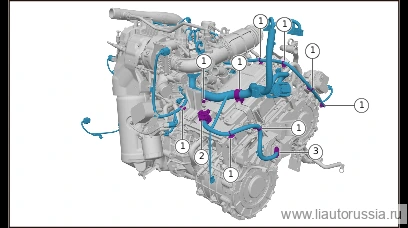

    Расстыкуйте фиксатор (10 шт.) жгута проводов двигателя в сборе.
45. 45

    Отсоедините разъём жгута проводов блока управления сдвоенным электродвигателем (1 шт.).
46. 46

    Отсоедините разъём жгута проводов сдвоенного электродвигателя с редуктором в сборе (1 шт.).

47.

    47

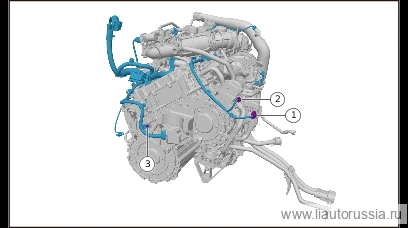

    Отсоедините разъём жгута проводов электронного насоса ОЖ электродвигателя (1 шт.).
48. 48

    Отсоедините разъём жгута проводов электронного насоса ОЖ батареи (1 шт.).
49. 49

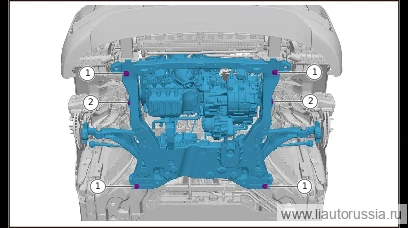

    Выверните крепёжный болт (1 шт.) жгута проводов двигателя в сборе.

    🔧 торцевая головка 10 мм

50.

    50

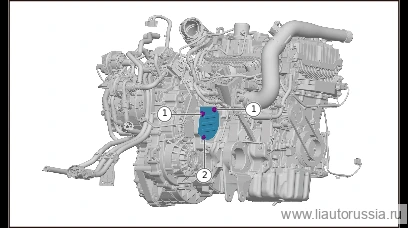

    Выверните крепёжный болт заглушки отверстия стартера (2 шт.).

    🔧 головка Внимание: X01-89186108 направляющий болт с шестигранной фланцевой головкой — деталь одноразового использования, после каждого демонтажа необходимо устанавливать новую деталь 15 ммX01-89186108одноразовая деталь
51. 51

    Выверните крепёжные болты заглушки отверстия стартера (1 шт.), снимите заглушку отверстия стартера.

    🔧 головка 10 мм

52.

    52

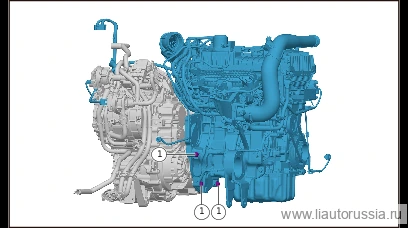

    Выверните крепёжный болт модуля двигателя в сборе (3 шт.).

    🔧 головка Внимание: X01-89186111 болт с шестигранной фланцевой головкой — деталь одноразового использования, после каждого демонтажа необходимо устанавливать новую деталь 15 ммX01-89186111одноразовая деталь

53.

    53

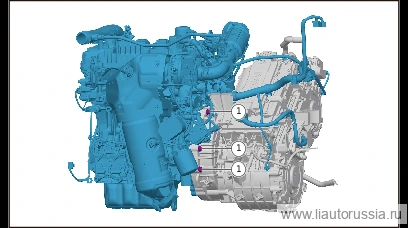

    Выверните крепёжный болт модуля двигателя в сборе (3 шт.), снимите узел модуля двигателя в сборе.

    🔧 головка Внимание: X01-89186111 болт с шестигранной фланцевой головкой — деталь одноразового использования, после каждого демонтажа необходимо устанавливать новую деталь 15 ммX01-89186111одноразовая деталь

    Примечание. В процессе разделения многорежимного электропривода в сборе и модуля двигателя в сборе используйте грузоподъёмное приспособление для подъёма многорежимного электропривода в сборе, в процессе разделения не допускайте нагрузки на демпфер крутильных колебаний.

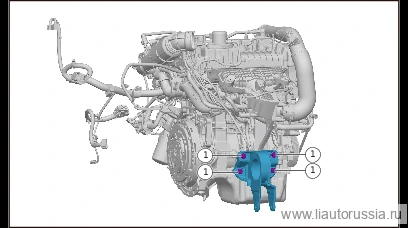

54.

    54

    Выверните крепёжный болт кронштейна правой тяги задней опоры переднего силового агрегата (4 шт.), снимите кронштейн правой тяги задней опоры переднего силового агрегата.

    🔧 головка Внимание: X01-89186108 направляющий болт с шестигранной фланцевой головкой — деталь одноразового использования, после каждого демонтажа необходимо устанавливать новую деталь 15 ммX01-89186108одноразовая деталь

55.

    55

    Отсоедините соединение топливоподающей трубки топливного бака III в сборе с разделительным хомутом трубки II.
56. 56

    Отсоедините фиксирующую защёлку (1 шт.) топливоподающей трубки топливного бака в сборе III.
57. 57

    Используя клещи для быстроразъёмных соединений, разблокируйте соединение трубопровода подачи топлива из топливного бака III в сборе, снимите трубопровод подачи топлива из топливного бака III в сборе.

58.

    58

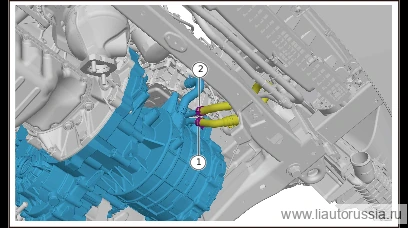

    С помощью клещей для быстроразъёмных соединений разблокируйте фитинг соединительной трубки Вентури II, отсоедините соединительную трубку Вентури II от впускного шланга двигателя в сборе.
59. 59

    С помощью клещей для быстроразъёмных соединений разблокируйте фитинг соединительной трубки Вентури II, отсоедините соединительную трубку Вентури II от выходной трубки интеркулера Ⅶ, снимите соединительную трубку Вентури II.

60.

    60

    Ослабьте хомут крепления хомута выходной трубки интеркулера Ⅷ (1 шт.).

    🔧 головка 7 мм
61. 61

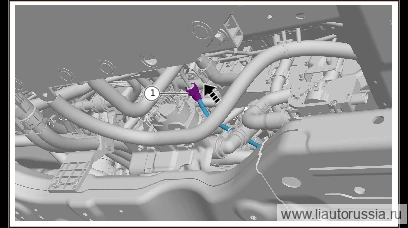

    Отсоедините разъём жгута проводов датчика температуры и давления впускного воздуха (выходная трубка интеркулера Ⅶ) (1 шт.).

62.

    62

    Выверните крепёжный болт выходной трубки интеркулера Ⅶ (2 шт.), отсоедините выходную трубку интеркулера Ⅷ от электронного дроссельного узла в сборе, снимите узел выходной трубки интеркулера Ⅶ.

    🔧 головка 10 мм

63.

    63

    Отсоедините разъём жгута проводов датчика давления диагностики десорбции (1 шт.).
64. 64

    Выверните крепёжный болт диагностического датчика давления продувки (1 шт.), снимите диагностический датчик давления продувки.

    🔧 головка 10 мм

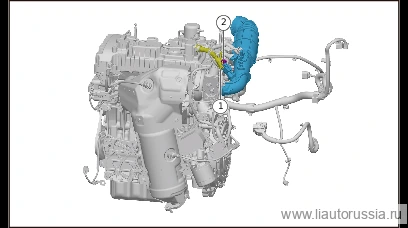

65.

    65

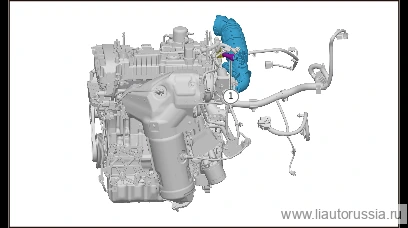

    Отсоедините стопорную пружину трубопровода картерных газов в сборе. 2. Разблокируйте разъём жгута проводов впускного шланга двигателя в сборе и одновременно отсоедините трубопровод картерных газов в сборе и разъём жгута проводов впускного шланга двигателя в сборе от впускного шланга двигателя в сборе.

66.

    66

    С помощью клещей для быстроразъёмных соединений разблокируйте фитинг трубопровода TEV к магистрали автомобиля в сборе, отсоедините трубопровод TEV к магистрали автомобиля в сборе от впускного шланга двигателя в сборе.

67.

    67

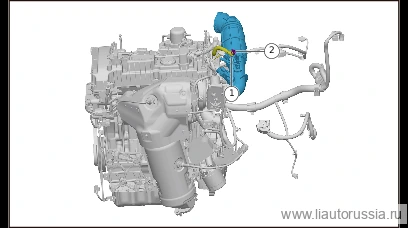

    Отсоедините стопорную пружину узла трубопровода компенсирующего газа.
68. 68

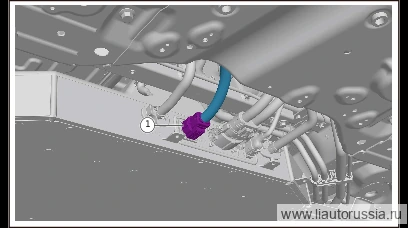

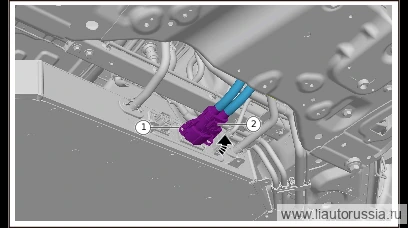

    Отсоедините разъём жгута проводов впускного шланга двигателя в сборе, одновременно отсоедините фитинг узла трубопровода компенсирующего газа от впускного шланга двигателя в сборе.

69.

    69

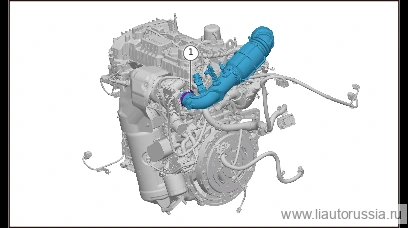

    Ослабьте стяжной хомут (1 шт.) впускного шланга двигателя в сборе, снимите впускной шланг двигателя в сборе.

    🔧 головка 7 мм

70.

    70

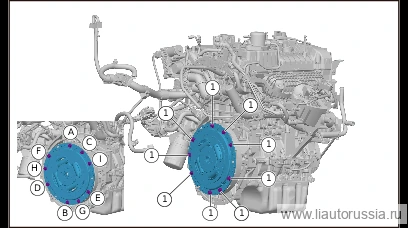

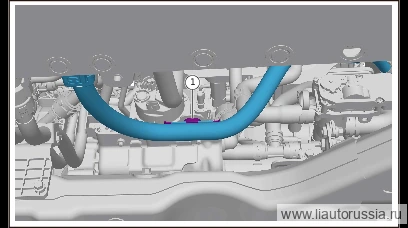

    В алфавитном порядке последовательно выверните крепёжные болты демпфера крутильных колебаний (9 шт.), снимите демпфер крутильных колебаний.

    🔧 головка 10 мм

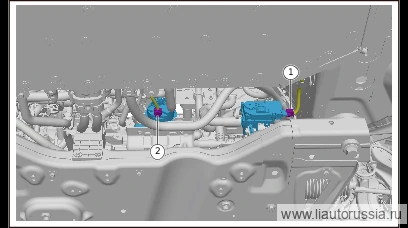

71.

    71

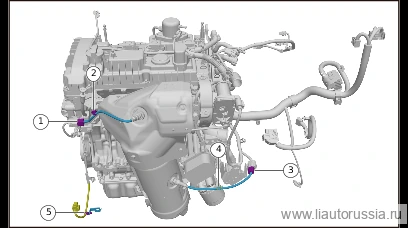

    Отсоедините разъём жгута проводов переднего датчика кислорода в сборе (1 шт.).
72. 72

    Расстыкуйте фиксатор жгута проводов переднего датчика кислорода в сборе (1 шт.).
73. 73

    Отсоедините разъём жгута проводов заднего кислородного датчика в сборе (1 шт.).
74. 74

    Отсоедините пружинный фиксатор заднего кислородного датчика в сборе.
75. 75

    Отсоедините фиксатор крепления кронштейна жгута проводов компрессора (1 шт.), снимите кронштейн жгута проводов компрессора.

76.

    76

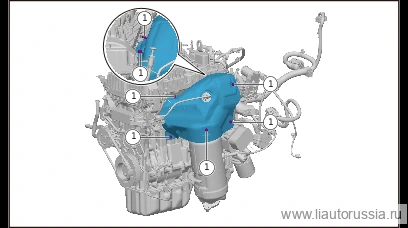

    Выверните крепёжные болты теплозащитного кожуха турбокомпрессора (7 шт.), снимите теплозащитный кожух турбокомпрессора.

    🔧 головка 10 мм

77.

    77

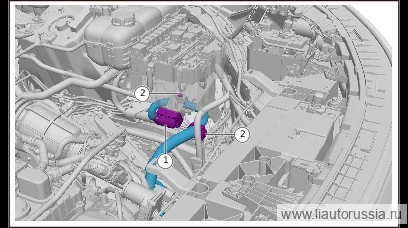

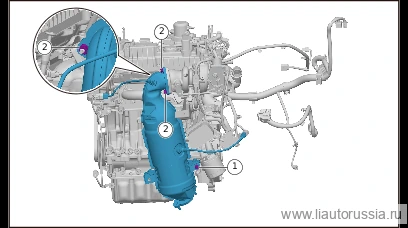

    Выверните крепёжные болты устройства очистки отработавших газов (1 шт.). Использовать

    🔧 головка 10 мм
78. 78

    Выверните стопорные гайки катализатора устройства очистки отработавших газов в сборе (3 шт.), снимите узел устройства очистки отработавших газов в сборе. Использовать

    🔧 головка Внимание: X0110000018 стопорная гайка катализатора является одноразовой деталью, при каждом демонтаже/монтаже необходимо заменять её на новую 13 ммX0110000018одноразовая деталь

    Примечание. Уплотнительное кольцо турбокомпрессор-катализатор является одноразовой деталью, при каждом демонтаже/монтаже необходимо заменять его на новое.

Установка 80 шагов

1.

   1

   Установите узел устройства очистки отработавших газов в сборе, установите стопорные гайки катализатора устройства очистки отработавших газов в сборе (3 шт.). X0110000018 стопорная гайка катализатора Момент затяжки: (30±3) Н·м Использовать

   ⚙︎ (30±3) Н·м🔧 головка Внимание: X0110000018 стопорная гайка катализатора является одноразовой деталью, при каждом демонтаже/монтаже необходимо заменять её на новую 13 ммX0110000018одноразовая деталь

   Примечание. Уплотнительное кольцо турбокомпрессор-катализатор является одноразовой деталью, при каждом демонтаже/монтаже необходимо заменять его на новое.
2. 2

   Установите крепёжные болты устройства очистки отработавших газов в сборе (1 шт.). Q1840820F61 болт с шестигранной головкой и фланцем Момент затяжки: (23±2) Н·м Использовать

   ⚙︎ (23±2) Н·м🔧 головка 10 ммQ1840820F61

3.

   3

   Установите теплозащитный кожух турбокомпрессора, установите крепёжные болты теплозащитного кожуха турбокомпрессора (7 шт.). Q1860616F70 болт с шестигранной фланцевой головкой Момент затяжки: (9±1) Н·м

   ⚙︎ (9±1) Н·м🔧 головка 10 ммQ1860616F70

4.

   4

   Подсоедините разъём жгута проводов переднего датчика кислорода в сборе (1 шт.).
5. 5

   Установите фиксатор жгута проводов переднего датчика кислорода в сборе (1 шт.).
6. 6

   Подсоедините разъём жгута проводов заднего кислородного датчика в сборе (1 шт.).
7. 7

   Подсоедините пружинный фиксатор заднего кислородного датчика в сборе.
8. 8

   Установите кронштейн жгута проводов компрессора, установите фиксатор крепления кронштейна жгута проводов компрессора (1 шт.),

9.

   9

   Совместите установочные отверстия на демпфере крутильных колебаний с установочными штифтами, установите демпфер крутильных колебаний, установите крепёжные болты демпфера крутильных колебаний в алфавитном порядке (9 шт.). Q1840820TF61S болт с шестигранной головкой и фланцем Момент затяжки: (23±2) Н·м Использовать

   ⚙︎ (23±2) Н·м🔧 головка Внимание: Q1840820TF61S болт с шестигранной головкой и фланцем в данном случае является одноразовой деталью, при каждом демонтаже/монтаже необходимо заменять его на новый 10 ммQ1840820TF61Sодноразовая деталь

   Примечание. При установке крепёжных болтов демпфера крутильных колебаний сначала предварительно затяните болты, затем в несколько циклов постепенно затяните их до указанного момента затяжки.

10.

    10

    Установите шланг впуска двигателя в сборе, затяните стяжной хомут крепления шланга впуска двигателя в сборе (1 шт.).

    🔧 головка 7 мм

11.

    11

    Подсоедините разъём жгута проводов впускного шланга двигателя в сборе, одновременно подсоедините штуцер узла трубопровода компенсационного газа к впускному шлангу двигателя в сборе.
12. 12

    Установите пружинный фиксатор узла трубопровода компенсационного газа.

13.

    13

    Подсоедините трубопровод TEV–магистраль автомобиля в сборе к впускному шлангу двигателя в сборе.

    Примечание

    • При подсоединении трубопровода TEV–магистраль автомобиля в сборе не допускайте перекоса, чтобы не сместить уплотнительное кольцо.
    • Подсоединяйте трубопровод TEV–магистраль автомобиля в сборе до упора, до щелчка.

14.

    14

    Одновременно подсоедините трубопровод картерных газов в сборе и разъём жгута проводов впускного шланга двигателя в сборе к впускному шлангу двигателя в сборе, зафиксируйте разъём жгута проводов впускного шланга двигателя в сборе.
15. 15

    Установите пружинный фиксатор трубопровода картерных газов в сборе.

16.

    16

    Установите датчик давления диагностики продувки адсорбера, установите крепёжные болты датчика давления диагностики продувки адсорбера (1 шт.). Q1860616F70 болт с шестигранной головкой и фланцем Момент затяжки: (9±1) Н·м Использовать

    ⚙︎ (9±1) Н·м🔧 головка 10 ммQ1860616F70

17.

    17

    Подсоедините разъём жгута проводов датчика давления диагностики продувки адсорбера (1 шт.).

    Примечание

    • Проверьте уплотнительное кольцо круглого сечения датчика давления диагностики продувки адсорбера на предмет повреждений, при наличии повреждений замените датчик давления диагностики продувки адсорбера.
    • При установке нанесите необходимое количество смазки на наружную поверхность уплотнительного кольца круглого сечения датчика давления диагностики продувки адсорбера.
    • Запрещается использовать инструмент для забивания датчика давления диагностики продувки адсорбера при установке.

18.

    18

    Установите узел патрубка выхода воздуха интеркулера VII, соедините патрубок выхода воздуха интеркулера VIII с электронным дроссельным узлом в сборе, установите крепёжный болт патрубка выхода воздуха интеркулера VII (2 шт.). Q140B0625F36L комплект шестигранного болта с плоской шайбой Момент затяжки: (9±1) Нм

    ⚙︎ (9±1) Н·м🔧 мм, головка 10

19.

    19

    Подсоедините разъём жгута проводов датчика температуры и давления впускного воздуха (выходная трубка интеркулера Ⅶ) (1 шт.).
20. 20

    Затяните хомут крепления патрубка выхода воздуха интеркулера VIII (1 шт.).

    🔧 мм, головка 7

21.

    21

    Установите соединительную трубку Вентури II, соедините штуцер соединительной трубки Вентури II с патрубком выхода воздуха интеркулера VII.
22. 22

    Соедините штуцер соединительной трубки Вентури II с впускным шлангом двигателя (ДВС) в сборе.

    Примечание

    • При подсоединении соединительной трубки Вентури II запрещается перекос, иначе это может привести к смещению уплотнительного кольца.
    • Вставьте соединительную трубку Вентури II до упора и убедитесь, что раздался щелчок.

23.

    23

    Установите трубопровод подачи топлива из топливного бака III в сборе, подсоедините штуцер трубопровода подачи топлива из топливного бака III в сборе.

    Примечание

    • При подсоединении трубопровода подачи топлива из топливного бака III в сборе запрещается перекос, во избежание смещения уплотнительного кольца.
    • Подсоединяйте трубопровод подачи топлива из топливного бака III в сборе до упора, до характерного щелчка.
24. 24

    Установите фиксирующую защёлку (1 шт.) топливоподающей трубки топливного бака в сборе III.
25. 25

    Подсоедините топливопровод топливного бака в сборе III к разделительному хомуту трубки II.

26.

    26

    Установите правый кронштейн тяги задней опоры переднего силового агрегата, установите крепёжный болт правого кронштейна тяги задней опоры переднего силового агрегата (4 шт.). X01-89186108 направляющий болт с шестигранной фланцевой головкой Момент затяжки: (60±5) Нм

    ⚙︎ (60±5) Н·м🔧 мм, головка Внимание: X01-89186108 направляющий болт с шестигранной фланцевой головкой — деталь одноразового использования, при каждом демонтаже/монтаже необходимо заменять на новую 15X01-89186108одноразовая деталь

27.

    27

    Установите модуль двигателя в сборе, установите крепёжный болт модуля двигателя в сборе (3 шт.). X01-89186111 болт с шестигранной фланцевой головкой Момент затяжки: (45±3) Нм

    ⚙︎ (45±3) Н·м🔧 мм, головка Внимание: X01-89186111 болт с шестигранной фланцевой головкой — деталь одноразового использования, при каждом демонтаже/монтаже необходимо заменять на новую 15X01-89186111одноразовая деталь

    Примечание. При соединении многорежимного электропривода в сборе с модулем двигателя в сборе используйте грузоподъёмное приспособление для подвешивания многорежимного электропривода в сборе, в процессе соединения не допускайте нагрузки на демпфер крутильных колебаний.

28.

    28

    Установите крепёжный болт модуля двигателя в сборе (3 шт.). X01-89186111 болт с шестигранной фланцевой головкой Момент затяжки: (45±3) Нм

    ⚙︎ (45±3) Н·м🔧 мм, головка Внимание: X01-89186111 болт с шестигранной фланцевой головкой — деталь одноразового использования, при каждом демонтаже/монтаже необходимо заменять на новую 15X01-89186111одноразовая деталь

29.

    29

    Установите заглушку отверстия стартера, установите крепёжный болт заглушки отверстия стартера (2 шт.). X01-89186108 направляющий болт с шестигранной фланцевой головкой Момент затяжки: (45±3) Нм

    ⚙︎ (45±3) Н·м🔧 мм, головка Внимание: X01-89186108 направляющий болт с шестигранной фланцевой головкой — деталь одноразового использования, при каждом демонтаже/монтаже необходимо заменять на новую 15X01-89186108одноразовая деталь
30. 30

    Установите крепёжный болт заглушки отверстия стартера (1 шт.). Q140B0635F62L комплект шестигранного болта с плоской шайбой Момент затяжки: (9±1) Нм

    ⚙︎ (9±1) Н·м🔧 мм, головка 10

31.

    31

    Подсоедините разъём жгута проводов электронного насоса ОЖ электродвигателя (1 шт.).
32. 32

    Подсоедините разъём жгута проводов электронного насоса ОЖ аккумуляторной батареи (1 шт.).
33. 33

    Установите крепёжный болт жгута проводов двигателя (ДВС) в сборе (1 шт.). Q1860616F70 болт с шестигранной фланцевой головкой Момент затяжки: (9±1) Нм

    ⚙︎ (9±1) Н·м🔧 мм, головка 10Q1860616F70

34.

    34

    Подсоедините разъём жгута проводов сдвоенного электродвигателя с редуктором в сборе (1 шт.).
35. 35

    Подсоедините разъём жгута проводов блока управления сдвоенным электродвигателем (1 шт.).
36. 36

    Установите фиксатор жгута проводов двигателя в сборе (10 шт.).

37.

    37

    Используя грузоподъёмное приспособление, поднимите узел модуля двигателя в сборе и многорежимного электропривода в сборе, установите модуль двигателя в сборе и многорежимный электропривод в сборе.

    Примечание

    • Подъём должен выполняться двумя специалистами по ремонту совместно, не допускайте перекоса грузоподъёмного приспособления, иначе это может привести к травмам персонала, повреждению деталей или оборудования.
    • Зафиксируйте модуль двигателя в сборе и многорежимный электропривод в сборе, не допускайте их перекоса во избежание повреждения деталей.

38.

    38

    Установите сквозной болт.
39. 39

    Используя инструмент, затяните сквозной болт крепления правого кронштейна тяги задней опоры переднего силового агрегата (1 шт.), установите крепёжную гайку (1 шт.). Q33912T13F70 шестигранная фланцевая стопорная гайка с невыпадающей неметаллической вставкой Момент затяжки: (120±10) Нм Инструмент для болта: 15 мм, головка Инструмент для гайки: 18 мм, головка

    ⚙︎ (120±10) Н·м🔧 головка 18 мм

40.

    40

    Установите сквозной болт.
41. 41

    Используя инструмент, затяните сквозной болт крепления левого кронштейна тяги задней опоры переднего силового агрегата (1 шт.), установите крепёжную гайку (1 шт.). Q33912T13F70 шестигранная фланцевая стопорная гайка с невыпадающей неметаллической вставкой Момент затяжки: (120±10) Нм Инструмент для болта: 15 мм, головка Инструмент для гайки: 18 мм, головка

    ⚙︎ (120±10) Н·м🔧 головка 18 мм

    Примечание. Зафиксируйте модуль двигателя в сборе и многорежимный электропривод в сборе, не допускайте их перекоса во избежание повреждения деталей.

42.

    42

    Установите крепёжный болт высоковольтного жгута проводов от тяговой батареи к переднему электродвигателю (2 шт.). Q1860616F70 болт с шестигранной фланцевой головкой Момент затяжки: (9±1) Нм

    ⚙︎ (9±1) Н·м🔧 мм, головка 10Q1860616F70

43.

    43

    Соедините подузел трубки подпитки контура отопителя в сборе с трубкой подпитки, установите крепёжный хомут подузла трубки подпитки контура отопителя в сборе.

44.

    44

    Установите крепёжный болт подводящего шланга контура отопителя двигателя (ДВС). Q1860616F70 болт с шестигранной фланцевой головкой Момент затяжки: (9±1) Нм

    ⚙︎ (9±1) Н·м🔧 мм, головка 10Q1860616F70
45. 45

    Соедините подводящий шланг контура отопителя двигателя (ДВС) с подводящей трубкой механического насоса ОЖ в сборе, установите крепёжный хомут подводящего шланга контура отопителя двигателя (ДВС).

46.

    46

    Установите болты крепления отводящего шланга ОЖ отопителя двигателя. Q1860616F70Болт с шестигранной головкой и фланцем Момент затяжки: (9±1) Нм

    ⚙︎ (9±1) Н·м🔧 головка 10 ммQ1860616F70
47. 47

    Подсоедините отводящий шланг ОЖ отопителя двигателя к термостату в сборе, установите хомут крепления отводящего шланга ОЖ отопителя двигателя.

48.

    48

    Подсоедините топливную магистраль бака в сборе III к разделительному хомуту трубки II.

49.

    49

    Установите передний подрамник в сборе с компонентами, установите болты крепления переднего подрамника в сборе (4 шт.). X01-89185070 Комбинация болта с шестигранной фланцевой головкой и плоской шайбы. Момент затяжки: (130) Н·м + (90)°.

    ⚙︎ (130) Н·м🔧 головка 21 ммX01-89185070

    Примечание

    • После установки компонентов заднего подрамника в сборе снимите дополнительную опору.
    • При установке компонентов переднего подрамника в сборе используйте специальное поддерживающее приспособление для плавного и медленного подъёма, работа выполняется совместно двумя специалистами по ремонту.
    • Зафиксируйте блок двигателя в сборе и узел мультимодового электропривода в сборе, чтобы избежать их наклона и повреждения деталей.
50. 50

    Установите болты крепления переднего подрамника в сборе (2 шт.). X01-89185043 Комплект: болт с шестигранной головкой и плоская шайба Момент затяжки: (190±15) Н·м

    ⚙︎ (190±15) Н·м🔧 головка 18 ммX01-89185043

51.

    51

    С помощью переднего и заднего кронштейнов подрамника и подъёмной платформы для аккумуляторной батареи (электрогидравлической) подоприте передний подрамник в сборе с узлами.

52.

    52

    Установите крепёжные болты передней левой опоры силового агрегата в сборе (2 шт.). X01-89185032 Болт с шестигранной фланцевой головкой Момент затяжки: (90±10) Н·м

    ⚙︎ (90±10) Н·м🔧 головка Примечание: X01-89185032 Болт с шестигранной фланцевой головкой является деталью одноразового использования, при каждой разборке/сборке необходимо заменять его новой деталью 15 ммX01-89185032одноразовая деталь

53.

    53

    Установите болты крепления переднего подрамника в сборе (правая сторона) (4 шт.). Q146B0830F61L Комплект: болт с шестигранной головкой, пружинная шайба и плоская шайба Момент затяжки: (23±2) Н·м

    ⚙︎ (23±2) Н·м🔧 головка 13 мм

54.

    54

    Установите крепёжный болт правого переднего нижнего рычага подвески в сборе и кронштейна нижнего амортизатора правого переднего в сборе (1 шт.). X01-89186161 Направляющий болт с шестигранной фланцевой головкой Момент затяжки: 180±10 Н·м

    ⚙︎ 180±10 Н·м🔧 головка Примечание: X01-89186161 Направляющий болт с шестигранной фланцевой головкой является деталью одноразового использования, при каждой разборке/сборке необходимо заменять его новой деталью 21 ммX01-89186161одноразовая деталь

55.

    55

    Установите болты крепления переднего подрамника в сборе (левая сторона) (4 шт.). Q146B0830F61L Комплект: болт с шестигранной головкой, пружинная шайба и плоская шайба Момент затяжки: (23±2) Н·м

    ⚙︎ (23±2) Н·м🔧 головка 13 мм Примечание: после завершения установки снимите верёвку, фиксирующую электровентилятор в сборе и передний модуль охлаждения в сборе

56.

    56

    Установите крепёжный болт левого переднего нижнего рычага подвески в сборе и кронштейна нижнего амортизатора левого переднего в сборе (1 шт.). X01-89186161 Направляющий болт с шестигранной фланцевой головкой Момент затяжки: 180±10 Н·м

    ⚙︎ 180±10 Н·м🔧 головка Примечание: X01-89186161 Направляющий болт с шестигранной фланцевой головкой является деталью одноразового использования, при каждой разборке/сборке необходимо заменять его новой деталью 21 ммX01-89186161одноразовая деталь

57.

    57

    Установите фиксаторы высоковольтного жгута от тяговой батареи к компрессору и PTC.

58.

    58

    Подсоедините отводящий шланг радиатора электродвигателя 2 к сдвоенному электродвигателю с редуктором в сборе, установите хомут крепления отводящего шланга радиатора электродвигателя 2.
59. 59

    Подсоедините подводящий шланг электронного трёхходового клапана контура электродвигателя к сдвоенному электродвигателю с редуктором в сборе, установите хомут крепления подводящего шланга электронного трёхходового клапана контура электродвигателя.

60.

    60

    Подсоедините разъём жгута провода отводящего шланга радиатора электродвигателя 2 (датчик температуры охлаждающей жидкости).

61.

    61

    Подсоедините топливную трубку подачи топливного бака в сборе III по направлению стрелки.

    Примечание

    • При подсоединении топливной трубки подачи топливного бака в сборе III запрещается отклоняться от направления, указанного стрелкой, во избежание смещения уплотнительного кольца.
    • Подсоедините топливную трубку подачи топливного бака в сборе III до упора, до щелчка.

62.

    62

    Подсоедините отводящий шланг насоса ОЖ заднего электродвигателя к переднему участку подводящей нейлоновой трубки контура охлаждения заднего электродвигателя, установите пружинный фиксатор отводящего шланга насоса ОЖ заднего электродвигателя.

63.

    63

    Подсоедините отводящий шланг насоса ОЖ отопителя к электронному насосу ОЖ отопителя, установите пружинный фиксатор отводящего шланга насоса ОЖ отопителя.

64.

    64

    Подсоедините отводящий шланг теплообменника (отопитель) к электронному трёхходовому клапану, установите хомут крепления отводящего шланга теплообменника (отопитель).

65.

    65

    Подсоедините разъём жгута провода электроусилителя рулевого управления с рулевой тягой в сборе (4 шт.).

66.

    66

    Установите фиксирующую защёлку жгута проводов моторного отсека в сборе (1 шт.).

67.

    67

    Подсоедините отводящий шланг насоса ОЖ заднего электродвигателя к тяговой аккумуляторной батарее в сборе, установите хомут крепления отводящего шланга насоса ОЖ заднего электродвигателя.

68.

    68

    Подсоедините разъём высоковольтного жгута от тяговой батареи к переднему электродвигателю (1 шт.), установите рычаг-рукоятку по направлению стрелки до упора. 2. Заблокируйте фиксатор.

69.

    69

    Подсоедините разъём высоковольтного жгута от тяговой батареи к компрессору и PTC до упора.

70.

    70

    Установите фиксатор (1 шт.) высоковольтного жгута проводов от тяговой аккумуляторной батареи к компрессору и PTC.

71.

    71

    Подсоедините разъём жгута проводов электронного трёхходового клапана (1 шт.).
72. 72

    Подсоедините разъём жгута проводов электронного насоса ОЖ отопителя (1 шт.).

73.

    73

    Установите провод массы сигнала переднего электродвигателя, установите болты крепления провода массы сигнала переднего электродвигателя. M01-89146820 Комплект: болт с шестигранной головкой, пружинная шайба и плоская шайба Момент затяжки: (23±2) Н·м

    ⚙︎ (23±2) Н·м🔧 головка 13 ммM01-89146820

74.

    74

    Подсоедините промежуточный вал рулевого управления с пыльником в сборе к электроусилителю рулевого управления с рулевой тягой в сборе, установите крепёжные болты (1 шт.). Q1840830TF61 Болт с шестигранной фланцевой головкой Момент затяжки: (27±2) Н·м

    ⚙︎ (27±2) Н·м🔧 головка Примечание: снимите с рулевого колеса специальный инструмент (специальный инструмент для регулировки развал-схождения) 10 ммQ1840830TF61

75.

    75

    Подсоедините верхний участок подузла трубопровода охлаждения аккумуляторной батареи в сборе к шлангу подпитки дополнительного бачка ОЖ аккумуляторной батареи, установите стопорное кольцо крепления верхнего участка подузла трубопровода охлаждения аккумуляторной батареи в сборе.

76.

    76

    Подсоедините пополнительный шланг дополнительного бачка электродвигателя к интегрированному расширительному бачку, установите хомут крепления пополнительного шланга дополнительного бачка электродвигателя.

77.

    77

    Подсоедините разъём жгута проводов ЭБУ двигателя (1 шт.).
78. 78

    Установите фиксатор жгута проводов моторного отсека (2 шт.).

79.

    79

    Установите фиксатор жгута проводов двигателя в сборе (1 шт.).
80. 80

    Подсоедините разъём жгута проводов двигателя в сборе (3 шт.).

Моменты затяжки — сводка

Сопутствующие калибровки: выполняются на фирменном оборудовании Li Auto

• Приведение в соответствие версии программного обеспечения и версии прошивки автомобиля
• Процедура обучения зубьям датчика положения коленчатого вала двигателя (ДВС)
• Калибровка высоты
• Регулировка углов установки колёс (развал-схождение)
• Калибровка кругового обзора 360°
• Калибровка камер переднего вида, заднего вида и передней длиннофокусной камеры
• Калибровка камер кругового обзора
• Калибровка лидара
