Жгут проводов моторного отсека — Li L7

1 Верхняя крышка электрощита моторного отсека

Подготовительные работы 2

1. Двери автомобиля книга владельца
2. Открытие и закрытие капота

Снятие 1 шаг

1.

   1

   Расстыкуйте фиксирующую защёлку верхней крышки блока электрооборудования моторного отсека (2 шт.), снимите верхнюю крышку блока электрооборудования моторного отсека.

Установка 1 шаг

1.

   1

   Установите верхнюю крышку блока электрооборудования моторного отсека.

↑ к списку операций

2 Кронштейн электрощита моторного отсека

Подготовительные работы 7

1. Двери багажника на электроприводе книга владельца
2. Крышка багажника в сборе
3. Крышка смотрового люка аккумуляторной батареи
4. Аккумулятор книга владельца
5. Двери автомобиля книга владельца
6. Открытие и закрытие капота
7. Верхняя крышка электрощита моторного отсека

Снятие 8 шагов

1.

   1

   Отсоедините разъём жгута проводов блока электрооборудования моторного отсека (3 шт.).
2. 2

   Выверните гайку крепления жгута проводов блока электрооборудования моторного отсека (1 шт.), отсоедините жгут проводов моторного отсека от блока электрооборудования моторного отсека.

   🔧 торцовая головка 13 мм

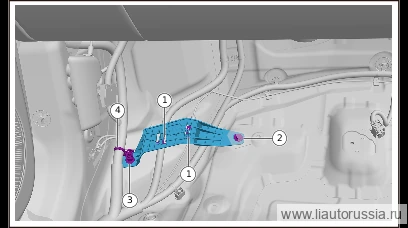

3. 3

   Отсоедините фиксирующую защёлку (4 шт.) электрощита моторного отсека, отсоедините электрощит моторного отсека от кронштейна электрощита моторного отсека, отведите электрощит моторного отсека в сторону.

4.

   4

   Отсоедините фиксатор жгута проводов двигателя (1 шт.).
5. 5

   Расстыкуйте фиксирующую защёлку патрубка обратной подачи воздуха электродвигателя (1 шт.).
6. 6

   Выверните крепёжный болт кронштейна блока электрооборудования моторного отсека (1 шт.).

   🔧 торцовая головка 10 мм

7.

   7

   Отсоедините фиксирующую защёлку (2 шт.) жгута проводов.
8. 8

   Выверните крепёжную гайку кронштейна блока электрооборудования моторного отсека (2 шт.), снимите кронштейн блока электрооборудования моторного отсека. Использовать

   🔧 головка 10 мм

Установка 8 шагов

1.

   1

   Установите кронштейн блока электрооборудования моторного отсека, установите крепёжную гайку кронштейна блока электрооборудования моторного отсека (2 шт.). Q32006F61 Гайка с шестигранной фланцевой головкой Момент затяжки: 9±1 Н·м

   ⚙︎ 9±1 Н·м🔧 Головка 10 мм
2. 2

   Установите фиксирующую защёлку жгута проводов (2 шт.).

3.

   3

   Установите крепёжный болт (1 шт.) кронштейна электрощита моторного отсека. Q146B0622F62L Комплект: болт с шестигранной головкой, пружинная шайба и плоская шайба Момент затяжки: 9±1 Н·м

   ⚙︎ 9±1 Н·м🔧 головка 10 мм
4. 4

   Установите защёлку крепления патрубка отвода воздуха электродвигателя (1 шт.).
5. 5

   Установите фиксатор жгута проводов двигателя (1 шт.).

6.

   6

   Установите блок электрооборудования моторного отсека.
7. 7

   Подсоедините жгут проводов моторного отсека к электрощиту моторного отсека, установите соединительную гайку (1 шт.) жгута проводов электрощита моторного отсека. Q32408T13F61 Гайка с шестигранным фланцем и зубчатой опорной поверхностью Момент затяжки: 13±1 Н·м

   ⚙︎ 13±1 Н·м🔧 головка 13 мм
8. 8

   Подсоедините разъём жгута проводов блока электрооборудования моторного отсека (3 шт.).

Моменты затяжки

↑ к списку операций

3 Кронштейн EPS жгута проводов моторного отсека

Подготовительные работы 5

1. Двери автомобиля книга владельца
2. Включение режима подъёма автомобиля
3. Подъём и опускание автомобиля
4. Защитная балка шасси
5. Левая передняя нижняя защита днища

Снятие 2 шага

1.

   1

   Отсоедините крепёжный фиксатор жгута проводов моторного отсека (1 шт.).
2. 2

   Выверните крепёжный болт кронштейна EPS жгута проводов моторного отсека (1 шт.), снимите кронштейн EPS жгута проводов моторного отсека.

   🔧 торцовая головка 10 мм

Установка 2 шага

1. 1

   Установите кронштейн EPS жгута проводов моторного отсека, установите болт крепления кронштейна EPS жгута проводов моторного отсека (1 шт.). Q1860620F61 болт шестигранный фланцевый. Момент затяжки: 9±1 Н·м.

   ⚙︎ 9±1 Н·м🔧 головка 10 ммQ1860620F61
2. 2

   Установите фиксатор жгута проводов моторного отсека (1 шт.).

Моменты затяжки

↑ к списку операций

4 Жгут проводов моторного отсека в сборе

Подготовительные работы 86

1. Двери автомобиля книга владельца
2. Подъём и опускание автомобиля
3. Открытие и закрытие капота
4. Двери багажника на электроприводе книга владельца
5. Аккумулятор книга владельца
6. Защитная крышка багажника
7. Ящик для инструмента в багажнике
8. Высоковольтная система книга владельца
9. Подъём и опускание автомобиля
10. Нижняя защита переднего бампера в сборе
11. Защитная балка шасси
12. Левая передняя нижняя защита днища
13. Задний уплотнитель моторного отсека
14. Передняя защита моторного отсека
15. Правая защита моторного отсека в сборе
16. Левая защита моторного отсека в сборе
17. Декоративный колпачок
18. Демонтаж и монтаж узла основного рычага и щётки стеклоочистителя
19. Демонтаж и монтаж узла вспомогательного рычага и щётки стеклоочистителя
20. Облицовочная панель вентиляции переднего щита в сборе
21. Воздуховод наружной циркуляции в сборе
22. Правый водосточный патрубок вентиляционной облицовки переднего щита
23. Левый водосточный патрубок вентиляционной облицовки переднего щита
24. Переднее комбинированное звёздчато-кольцевое освещение в сборе
25. Накладка правой передней колёсной арки в сборе
26. Колесо в сборе (алюминиевое)
27. Подкрылок правого переднего колеса в сборе
28. Колесо в сборе (алюминиевое)
29. Накладка арки левого переднего колеса в сборе
30. Подкрылок левого переднего колеса в сборе
31. Демонтаж/монтаж узла переднего бампера в сборе
32. Защитная панель правого крыла
33. Правый уплотнитель моторного отсека
34. Защита правой петли моторного отсека в сборе
35. Декоративная накладка камеры правого крыла в сборе
36. Правая камера заднего вида
37. Правый монтажный кронштейн переднего бампера
38. Правое крыло в сборе
39. Правый воздухоотводящий щиток интеркулера в сборе
40. Впускной патрубок воздушного фильтра в сборе
41. Верхний узел второй защитной стенки в сборе
42. Соединительная балка правой передней стойки амортизатора
43. Передняя соединительная поперечина стаканов амортизаторов
44. Декоративный кожух двигателя в сборе
45. Воздушный фильтр в сборе
46. Воздуховод наружной циркуляции в сборе
47. Нижняя часть в сборе второй защитной перегородки
48. Интегрированный расширительный бачок
49. Верхняя крышка электрощита моторного отсека
50. Кронштейн крепления ECU двигателя
51. Расширительный бачок двигателя (ДВС)
52. Высокочастотный громкоговоритель-улитка
53. Подсветка ног левого переднего ряда
54. Левая защитная панель ножного пространства в сборе
55. Передний контроллер кузова в сборе
56. Фонарь подсветки ног переднего ряда справа
57. Правая защитная панель в ногах в сборе
58. Подушка сиденья второго ряда в сборе
59. Складывание и поднятие спинки сиденья второго ряда
60. Левое боковое крыло второго ряда в сборе
61. Правое боковое крыло второго ряда в сборе
62. Средняя облицовка правой стойки B в сборе
63. Облицовка правого порога в сборе
64. Правая боковая крышка панели приборов
65. Облицовка нижней части правой стойки A в сборе.
66. Средняя облицовка левой стойки B в сборе
67. Облицовка левого порога в сборе
68. Левая боковая крышка панели приборов
69. Облицовка нижней части левой стойки A в сборе.
70. Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, левая сторона
71. Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, правая сторона
72. Левый кожух заднего конца направляющей сиденья водителя
73. Крышка правой стороны заднего конца направляющей водительского сиденья
74. Компонент сиденья переднего пассажира в сборе: сиденье переднего пассажира в сборе
75. Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, левая сторона
76. Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, правая сторона
77. Крышка заднего торца направляющей, левая сторона
78. Правый кожух заднего торца направляющей (переднее пассажирское)
79. Компонент сиденья переднего пассажира в сборе: сиденье переднего пассажира в сборе
80. Левая нижняя облицовочная панель центральной консоли в сборе
81. Нижняя правая облицовочная панель центральной консоли в сборе
82. Корпус центральной консоли в сборе
83. Педаль электронного акселератора в сборе
84. Коврик водительского сиденья в сборе
85. Коврик пола переднего пассажирского места в сборе
86. Блок управления электроприводом подножки в сборе

Снятие 64 шага

1.

   1

   Отсоедините фиксирующую защёлку (1 шт.) жгута проводов моторного отсека в сборе.
2. 2

   Отсоедините разъём жгута проводов моторного отсека в сборе (2 шт.).

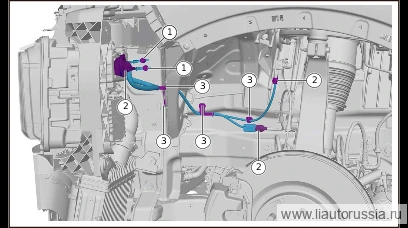

3.

   3

   Выверните крепёжный болт жгута заземления жгута проводов моторного отсека в сборе (2 шт.). Использовать

   🔧 головка Внимание: M01-89146616 комплект из болта с шестигранной головкой, пружинной шайбы и плоской шайбы является деталью одноразового использования, при каждом демонтаже/монтаже необходимо заменять новыми деталями 10 ммM01-89146616одноразовая деталь
4. 4

   Отсоедините разъём жгута проводов моторного отсека в сборе (3 шт.).
5. 5

   Отсоедините фиксирующую защёлку (4 шт.) жгута проводов моторного отсека в сборе.

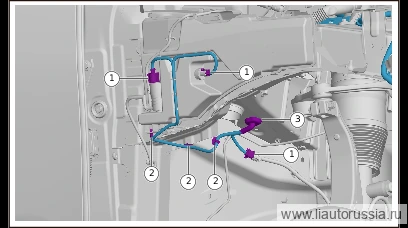

6.

   6

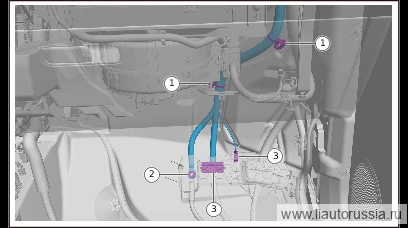

   Отсоедините разъём жгута проводов моторного отсека в сборе (3 шт.).
7. 7

   Отсоедините фиксирующую защёлку (3 шт.) жгута проводов моторного отсека в сборе.
8. 8

   Расстыкуйте резиновый чехол жгута проводов моторного отсека в сборе (1 шт.).

9.

   9

   Отсоедините разъём жгута проводов моторного отсека в сборе (3 шт.).
10. 10

    Отсоедините фиксирующую защёлку (5 шт.) жгута проводов моторного отсека в сборе.

11.

    11

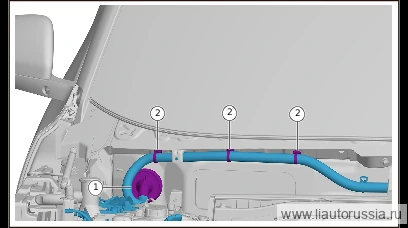

    Отсоедините разъём жгута проводов моторного отсека в сборе (2 шт.).
12. 12

    Отсоедините фиксирующую защёлку (3 шт.) жгута проводов моторного отсека в сборе.

13.

    13

    Отсоедините разъём жгута проводов моторного отсека в сборе (1 шт.).
14. 14

    Отсоедините фиксирующую защёлку (1 шт.) жгута проводов моторного отсека в сборе.

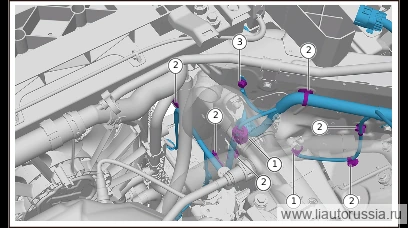

15.

    15

    Отсоедините разъём жгута проводов моторного отсека в сборе (2 шт.).
16. 16

    Отсоедините фиксирующую защёлку (6 шт.) жгута проводов моторного отсека в сборе.
17. 17

    Выверните крепёжный болт жгута массы жгута проводов моторного отсека в сборе (1 шт.).

    🔧 торцовая головка Внимание: M01-89146616 болт с шестигранной головкой в комплекте с пружинной шайбой и плоской шайбой является одноразовой деталью, после каждого демонтажа необходимо заменять на новую деталь 10 ммM01-89146616одноразовая деталь

18.

    18

    Отсоедините разъём жгута проводов моторного отсека в сборе (1 шт.).
19. 19

    Выверните крепёжный болт жгута массы жгута проводов моторного отсека в сборе (1 шт.).

    🔧 торцовая головка Внимание: M01-89146616 болт с шестигранной головкой в комплекте с пружинной шайбой и плоской шайбой является одноразовой деталью, после каждого демонтажа необходимо заменять на новую деталь 10 ммM01-89146616одноразовая деталь
20. 20

    Отсоедините фиксирующую защёлку (3 шт.) жгута проводов моторного отсека в сборе.

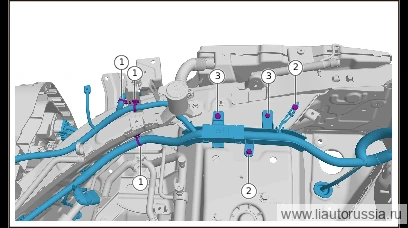

21.

    21

    Отсоедините фиксирующую защёлку (3 шт.) жгута проводов моторного отсека в сборе.
22. 22

    Выверните крепёжный болт жгута массы жгута проводов моторного отсека в сборе (1 шт.).

    🔧 торцовая головка Внимание: M01-89146616 болт с шестигранной головкой в комплекте с пружинной шайбой и плоской шайбой является одноразовой деталью, после каждого демонтажа необходимо заменять на новую деталь 10 ммM01-89146616одноразовая деталь
23. 23

    Выверните крепёжный болт (3 шт.) жгута проводов моторного отсека в сборе.

    🔧 головка 10 мм

24.

    24

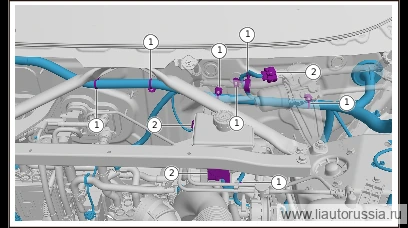

    Отсоедините фиксирующую защёлку (3 шт.) жгута проводов моторного отсека в сборе.

25.

    25

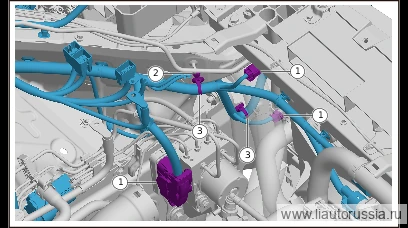

    Отсоедините разъём жгута проводов моторного отсека в сборе (3 шт.).

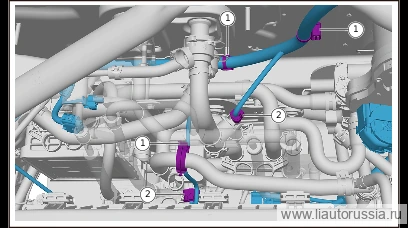

26. 26

    Выверните крепёжный болт жгута массы жгута проводов моторного отсека в сборе (1 шт.).

    🔧 торцовая головка Внимание: M01-89146616 болт с шестигранной головкой в комплекте с пружинной шайбой и плоской шайбой является одноразовой деталью, после каждого демонтажа необходимо заменять на новую деталь 10 ммM01-89146616одноразовая деталь
27. 27

    Отсоедините фиксирующую защёлку (2 шт.) жгута проводов моторного отсека в сборе.

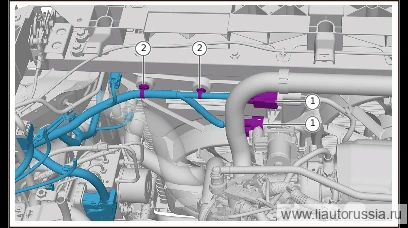

28.

    28

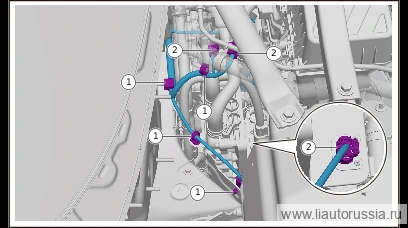

    Отсоедините разъём жгута проводов моторного отсека в сборе (2 шт.).
29. 29

    Отсоедините фиксирующую защёлку (2 шт.) жгута проводов моторного отсека в сборе.

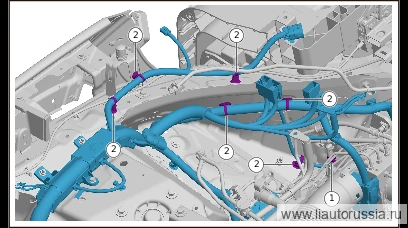

30.

    30

    Отсоедините разъём жгута проводов моторного отсека в сборе (1 шт.).

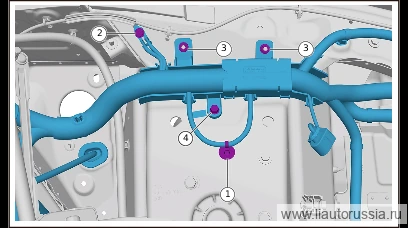

31. 31

    Отсоедините фиксирующую защёлку (6 шт.) жгута проводов моторного отсека в сборе.

32.

    32

    Отсоедините фиксирующую защёлку (1 шт.) жгута проводов моторного отсека в сборе.
33. 33

    Выверните крепёжный болт жгута массы жгута проводов моторного отсека в сборе (1 шт.).

    🔧 торцовая головка Внимание: M01-89146616 болт с шестигранной головкой в комплекте с пружинной шайбой и плоской шайбой является одноразовой деталью, после каждого демонтажа необходимо заменять на новую деталь 10 ммM01-89146616одноразовая деталь
34. 34

    Выверните крепёжную гайку жгута проводов моторного отсека в сборе (2 шт.). Использовать

    🔧 головка 10 мм
35. 35

    Выверните крепёжный болт (1 шт.) жгута проводов моторного отсека в сборе.

    🔧 головка 10 мм

36.

    36

    Отсоедините разъём жгута проводов моторного отсека в сборе (3 шт.).
37. 37

    Отсоедините фиксирующую защёлку (4 шт.) жгута проводов моторного отсека в сборе.

38.

    38

    Отсоедините разъём жгута проводов моторного отсека в сборе (2 шт.).
39. 39

    Отсоедините фиксирующую защёлку (3 шт.) жгута проводов моторного отсека в сборе.

40.

    40

    Отсоедините разъём жгута проводов моторного отсека в сборе (3 шт.).
41. 41

    Отсоедините фиксирующую защёлку (7 шт.) жгута проводов моторного отсека в сборе.

42.

    42

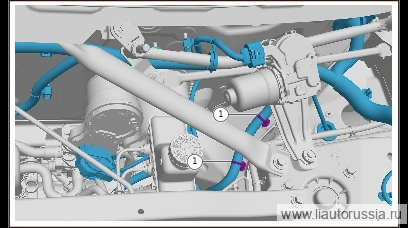

    Отсоедините фиксирующую защёлку (2 шт.) жгута проводов моторного отсека в сборе.

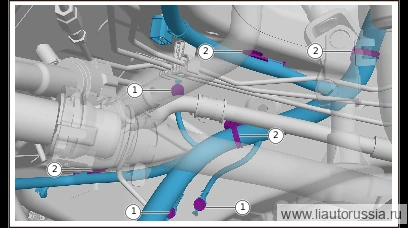

43.

    43

    Выверните крепёжный болт жгута заземления жгута проводов моторного отсека в сборе (3 шт.). Использовать

    🔧 головка Внимание: M01-89146616 комплект из болта с шестигранной головкой, пружинной шайбы и плоской шайбы является деталью одноразового использования, при каждом демонтаже/монтаже необходимо заменять новыми деталями 10 ммM01-89146616одноразовая деталь
44. 44

    Отсоедините фиксирующую защёлку (3 шт.) жгута проводов моторного отсека в сборе.

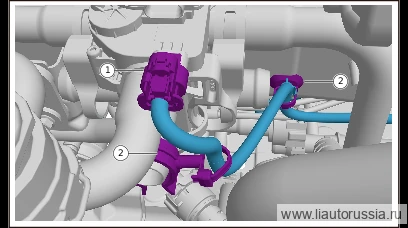

45.

    45

    Отсоедините разъём жгута проводов моторного отсека в сборе (1 шт.).
46. 46

    Отсоедините фиксирующую защёлку (2 шт.) жгута проводов моторного отсека в сборе.

47.

    47

    Отсоедините разъём жгута проводов моторного отсека в сборе (2 шт.).

48.

    48

    Отсоедините фиксирующую защёлку (2 шт.) жгута проводов моторного отсека в сборе.

49.

    49

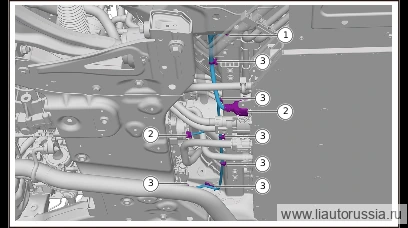

    Выверните крепёжный болт жгута заземления жгута проводов моторного отсека в сборе (1 шт.). Использовать

    🔧 головка Внимание: M01-89146616 комплект из болта с шестигранной головкой, пружинной шайбы и плоской шайбы является деталью одноразового использования, при каждом демонтаже/монтаже необходимо заменять новыми деталями 10 ммM01-89146616одноразовая деталь
50. 50

    Отсоедините разъём жгута проводов моторного отсека в сборе (2 шт.).

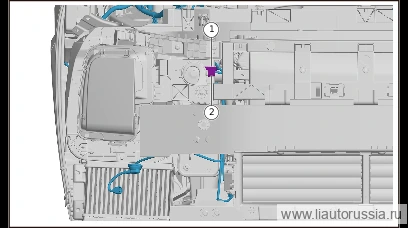

51. 51

    Отсоедините фиксирующую защёлку (6 шт.) жгута проводов моторного отсека в сборе.

52.

    52

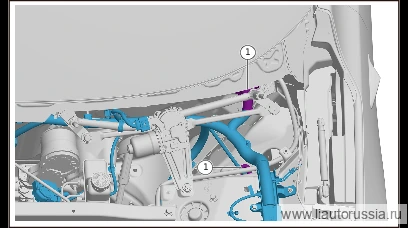

    Расстыкуйте резиновый чехол жгута проводов моторного отсека в сборе (2 шт.).

53.

    53

    Отсоедините фиксирующую защёлку (3 шт.) жгута проводов моторного отсека в сборе.
54. 54

    Расстыкуйте резиновый чехол жгута проводов моторного отсека в сборе (1 шт.).

55.

    55

    Откройте крышку жгута проводов кузова в сборе.

56.

    56

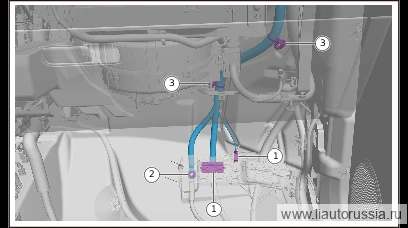

    Отсоедините разъём жгута проводов моторного отсека в сборе (2 шт.).
57. 57

    Выверните крепёжный болт заземляющего жгута проводов жгута проводов моторного отсека в сборе (1 шт.).

    🔧 Головка Примечание: Q32408T13F61 гайка с шестигранной фланцевой опорной поверхностью с насечкой является одноразовой деталью, при каждой разборке/сборке необходимо заменять на новую деталь 10 ммодноразовая деталь
58. 58

    Отсоедините фиксирующую защёлку (2 шт.) жгута проводов моторного отсека в сборе.

59.

    59

    Отсоедините фиксирующую защёлку жгута проводов кузова в сборе (2 шт.).
60. 60

    Выверните крепёжный болт (1 шт.) жгута заземления жгута проводов кузова в сборе.
61. 61

    Выверните крепёжный болт (1 шт.) жгута заземления жгута проводов кузова в сборе.
62. 62

    Отсоедините фиксирующую защёлку жгута проводов кузова в сборе (2 шт.).

63.

    63

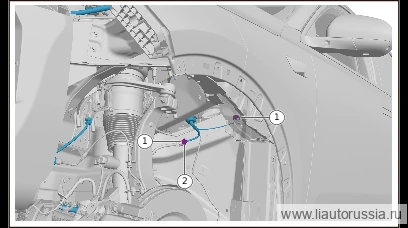

    Отсоедините разъём жгута проводов моторного отсека в сборе (5 шт.).
64. 64

    Отсоедините фиксирующую защёлку жгута проводов моторного отсека в сборе (4 шт.), снимите жгут проводов моторного отсека в сборе.

Установка 64 шага

1.

   1

   Установите жгут проводов моторного отсека в сборе, установите фиксирующую защёлку жгута проводов моторного отсека в сборе (4 шт.).
2. 2

   Подсоедините разъём жгута проводов моторного отсека в сборе (5 шт.).

3.

   3

   Установите фиксатор жгута проводов кузова в сборе (4 шт.).
4. 4

   Установите крепёжный болт жгута проводов кузова в сборе (1 шт.). Q140B0616F70 болт с шестигранной головкой в комплекте с плоской шайбой Момент затяжки: 9±1 Н·м

   ⚙︎ 9±1 Н·м🔧 торцовая головка 10 мм
5. 5

   Установите крепёжную гайку (1 шт.) жгута проводов кузова в сборе. X01-89320306 Гайка с шестигранным фланцем Момент затяжки: 9±1 Н·м

   ⚙︎ 9±1 Н·м🔧 головка 10 ммX01-89320306
6. 6

   Установите фиксатор крепления жгута проводов кузова в сборе (1 шт.).

7.

   7

   Установите фиксирующую защёлку жгута проводов моторного отсека в сборе (2 шт.).
8. 8

   Установите крепёжный болт заземляющего жгута проводов жгута проводов моторного отсека в сборе (1 шт.). Q32408T13F61 Гайка с шестигранной фланцевой опорной поверхностью с насечкой Момент затяжки: 13±1 Н·м

   ⚙︎ 13±1 Н·м🔧 Головка Примечание: Q32408T13F61 гайка с шестигранной фланцевой опорной поверхностью с насечкой является одноразовой деталью, при каждой разборке/сборке необходимо заменять на новую деталь 10 ммодноразовая деталь

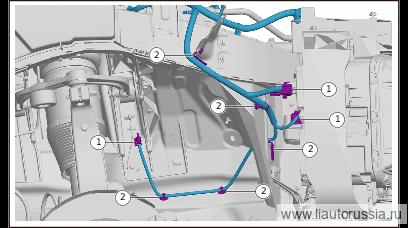

9. 9

   Подсоедините разъём жгута проводов моторного отсека в сборе (2 шт.).

10.

    10

    Установите крышку жгута проводов кузова в сборе.

11.

    11

    Установите резиновый чехол (1 шт.) жгута проводов моторного отсека в сборе.
12. 12

    Установите фиксирующую защёлку жгута проводов моторного отсека в сборе (3 шт.).

13.

    13

    Установите резиновый чехол (2 шт.) жгута проводов моторного отсека в сборе.

14.

    14

    Установите фиксирующую защёлку жгута проводов моторного отсека в сборе (6 шт.).
15. 15

    Подсоедините разъём жгута проводов моторного отсека в сборе (2 шт.).
16. 16

    Установите крепёжный болт жгута заземления жгута проводов моторного отсека в сборе (1 шт.). M01-89146616 комплект из болта с шестигранной головкой, пружинной шайбы и плоской шайбы Момент затяжки: 9±1 Н·м Использовать

    ⚙︎ 9±1 Н·м🔧 головка Внимание: M01-89146616 комплект из болта с шестигранной головкой, пружинной шайбы и плоской шайбы является деталью одноразового использования, при каждом демонтаже/монтаже необходимо заменять новыми деталями 10 ммM01-89146616одноразовая деталь

17.

    17

    Установите фиксирующую защёлку жгута проводов моторного отсека в сборе (2 шт.).

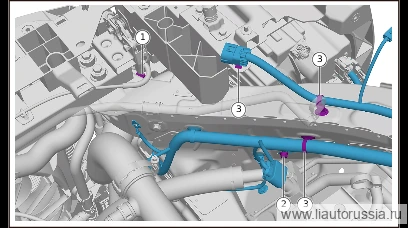

18.

    18

    Подсоедините разъём жгута проводов моторного отсека в сборе (2 шт.).

19.

    19

    Подсоедините разъём жгута проводов моторного отсека в сборе (1 шт.).

20.

    20

    Установите фиксирующую защёлку жгута проводов моторного отсека в сборе (2 шт.).

21.

    21

    Установите крепёжный болт жгута заземления жгута проводов моторного отсека в сборе (3 шт.). M01-89146616 комплект из болта с шестигранной головкой, пружинной шайбы и плоской шайбы Момент затяжки: 9±1 Н·м Использовать

    ⚙︎ 9±1 Н·м🔧 головка Внимание: M01-89146616 комплект из болта с шестигранной головкой, пружинной шайбы и плоской шайбы является деталью одноразового использования, при каждом демонтаже/монтаже необходимо заменять новыми деталями 10 ммM01-89146616одноразовая деталь
22. 22

    Установите фиксирующую защёлку жгута проводов моторного отсека в сборе (3 шт.).

23.

    23

    Установите фиксирующую защёлку жгута проводов моторного отсека в сборе (2 шт.).

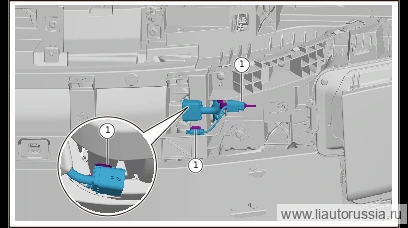

24.

    24

    Установите фиксирующую защёлку жгута проводов моторного отсека в сборе (7 шт.).
25. 25

    Подсоедините разъём жгута проводов моторного отсека в сборе (3 шт.).

26.

    26

    Установите фиксирующую защёлку жгута проводов моторного отсека в сборе (3 шт.).
27. 27

    Подсоедините разъём жгута проводов моторного отсека в сборе (2 шт.).

28.

    28

    Установите фиксирующую защёлку жгута проводов моторного отсека в сборе (4 шт.).
29. 29

    Подсоедините разъём жгута проводов моторного отсека в сборе (3 шт.).

30.

    30

    Установите крепёжный болт жгута проводов моторного отсека в сборе (1 шт.). Q1860620F61Болт с шестигранной фланцевой головкой Момент затяжки: 9±1 Н·м

    ⚙︎ 9±1 Н·м🔧 Головка 10 ммQ1860620F61
31. 31

    Установите крепёжную гайку жгута проводов моторного отсека в сборе (2 шт.). Q32006F61 гайка с шестигранной головкой и фланцем Момент затяжки: 9±1 Н·м

    ⚙︎ 9±1 Н·м🔧 торцовая головка 10 мм
32. 32

    Установите крепёжный болт жгута заземления жгута проводов моторного отсека в сборе (1 шт.). M01-89146616 комплект из болта с шестигранной головкой, пружинной шайбы и плоской шайбы Момент затяжки: 9±1 Н·м Использовать

    ⚙︎ 9±1 Н·м🔧 головка Внимание: M01-89146616 комплект из болта с шестигранной головкой, пружинной шайбы и плоской шайбы является деталью одноразового использования, при каждом демонтаже/монтаже необходимо заменять новыми деталями 10 ммM01-89146616одноразовая деталь
33. 33

    Установите фиксирующую защёлку жгута проводов моторного отсека в сборе (1 шт.).

34.

    34

    Установите фиксирующую защёлку жгута проводов моторного отсека в сборе (6 шт.).
35. 35

    Подсоедините разъём жгута проводов моторного отсека в сборе (1 шт.).

36.

    36

    Установите фиксирующую защёлку жгута проводов моторного отсека в сборе (2 шт.).
37. 37

    Подсоедините разъём жгута проводов моторного отсека в сборе (2 шт.).

38.

    38

    Установите фиксирующую защёлку жгута проводов моторного отсека в сборе (2 шт.).
39. 39

    Установите крепёжный болт жгута заземления жгута проводов моторного отсека в сборе (1 шт.). M01-89146616 комплект из болта с шестигранной головкой, пружинной шайбы и плоской шайбы Момент затяжки: 9±1 Н·м Использовать

    ⚙︎ 9±1 Н·м🔧 головка Внимание: M01-89146616 комплект из болта с шестигранной головкой, пружинной шайбы и плоской шайбы является деталью одноразового использования, при каждом демонтаже/монтаже необходимо заменять новыми деталями 10 ммM01-89146616одноразовая деталь
40. 40

    Подсоедините разъём жгута проводов моторного отсека в сборе (3 шт.).

41.

    41

    Установите фиксирующую защёлку жгута проводов моторного отсека в сборе (3 шт.).

42.

    42

    Установите крепёжный болт жгута проводов моторного отсека в сборе (3 шт.). Q1860620F61Болт с шестигранной фланцевой головкой Момент затяжки: 9±1 Н·м

    ⚙︎ 9±1 Н·м🔧 Головка 10 ммQ1860620F61
43. 43

    Установите крепёжный болт жгута заземления жгута проводов моторного отсека в сборе (1 шт.). M01-89146616 комплект из болта с шестигранной головкой, пружинной шайбы и плоской шайбы Момент затяжки: 9±1 Н·м Использовать

    ⚙︎ 9±1 Н·м🔧 головка Внимание: M01-89146616 комплект из болта с шестигранной головкой, пружинной шайбы и плоской шайбы является деталью одноразового использования, при каждом демонтаже/монтаже необходимо заменять новыми деталями 10 ммM01-89146616одноразовая деталь
44. 44

    Установите фиксирующую защёлку жгута проводов моторного отсека в сборе (3 шт.).

45.

    45

    Установите фиксирующую защёлку жгута проводов моторного отсека в сборе (3 шт.).
46. 46

    Установите крепёжный болт жгута заземления жгута проводов моторного отсека в сборе (1 шт.). M01-89146616 комплект из болта с шестигранной головкой, пружинной шайбы и плоской шайбы Момент затяжки: 9±1 Н·м Использовать

    ⚙︎ 9±1 Н·м🔧 головка Внимание: M01-89146616 комплект из болта с шестигранной головкой, пружинной шайбы и плоской шайбы является деталью одноразового использования, при каждом демонтаже/монтаже необходимо заменять новыми деталями 10 ммM01-89146616одноразовая деталь
47. 47

    Подсоедините разъём жгута проводов моторного отсека в сборе (1 шт.).

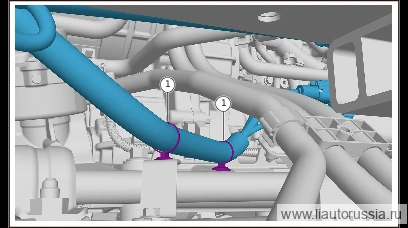

48. 48

    Установите крепёжный болт жгута заземления жгута проводов моторного отсека в сборе (1 шт.). M01-89146616 комплект из болта с шестигранной головкой, пружинной шайбы и плоской шайбы Момент затяжки: 9±1 Н·м Использовать

    ⚙︎ 9±1 Н·м🔧 головка Внимание: M01-89146616 комплект из болта с шестигранной головкой, пружинной шайбы и плоской шайбы является деталью одноразового использования, при каждом демонтаже/монтаже необходимо заменять новыми деталями 10 ммM01-89146616одноразовая деталь
49. 49

    Установите фиксирующую защёлку жгута проводов моторного отсека в сборе (6 шт.).
50. 50

    Подсоедините разъём жгута проводов моторного отсека в сборе (2 шт.).

51.

    51

    Установите фиксирующую защёлку жгута проводов моторного отсека в сборе (1 шт.).
52. 52

    Подсоедините разъём жгута проводов моторного отсека в сборе (1 шт.).

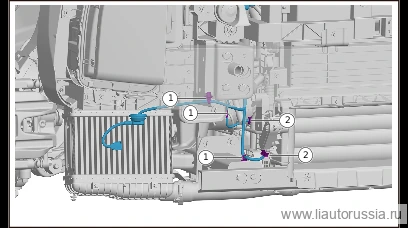

53.

    53

    Установите фиксирующую защёлку жгута проводов моторного отсека в сборе (3 шт.).
54. 54

    Подсоедините разъём жгута проводов моторного отсека в сборе (2 шт.).

55.

    55

    Установите фиксирующую защёлку жгута проводов моторного отсека в сборе (5 шт.).
56. 56

    Подсоедините разъём жгута проводов моторного отсека в сборе (3 шт.).

57.

    57

    Установите резиновый чехол (2 шт.) жгута проводов моторного отсека в сборе.
58. 58

    Установите фиксирующую защёлку жгута проводов моторного отсека в сборе (3 шт.).
59. 59

    Подсоедините разъём жгута проводов моторного отсека в сборе (3 шт.).

60.

    60

    Установите фиксирующую защёлку жгута проводов моторного отсека в сборе (4 шт.).
61. 61

    Подсоедините разъём жгута проводов моторного отсека в сборе (3 шт.).
62. 62

    Установите крепёжный болт жгута заземления жгута проводов моторного отсека в сборе (2 шт.). M01-89146616 комплект из болта с шестигранной головкой, пружинной шайбы и плоской шайбы Момент затяжки: 9±1 Н·м Использовать

    ⚙︎ 9±1 Н·м🔧 головка Внимание: M01-89146616 комплект из болта с шестигранной головкой, пружинной шайбы и плоской шайбы является деталью одноразового использования, при каждом демонтаже/монтаже необходимо заменять новыми деталями 10 ммM01-89146616одноразовая деталь

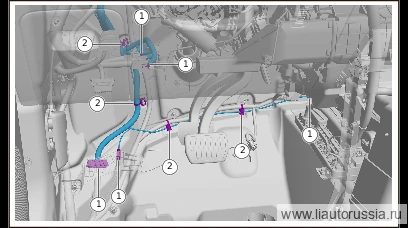

63.

    63

    Подсоедините разъём жгута проводов моторного отсека в сборе (2 шт.).

64.

    64

    Установите фиксирующую защёлку жгута проводов моторного отсека в сборе (1 шт.).

Моменты затяжки

Сопутствующие калибровки

Выполняются на фирменном оборудовании Li Auto.

• Процедура замены ЭБУ двигателя
• Калибровка кругового обзора 360°
• Приведение в соответствие версии программного обеспечения и версии прошивки автомобиля
• Процедура обучения зубьям датчика положения коленчатого вала двигателя (ДВС)

↑ к списку операций
