Провода массы — Li L7
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
Параметры узла — сводка
Крепёж и артикулы: Q1860616F70, M01-89146820, M01-89146616, Q1860816F61
Одноразовые детали: 16 позиц. — при установке заменяются новыми.
1 Провод массы тяговой аккумуляторной батареи
- В процессе отключения высокого напряжения, снятия напряжения и проверки отсутствия напряжения работы должен выполнять персонал, имеющий удостоверение электрика по электробезопасности (IC-карта) на низковольтные работы, в высоковольтных изоляционных перчатках, при этом необходимо обеспечить собственную изоляционную защиту, запрещается иметь при себе металлические предметы.
- В процессе демонтажа и монтажа высоковольтных компонентов персонал, имеющий удостоверение электрика по электробезопасности (IC-карта) на низковольтные работы, должен работать в высоковольтных изоляционных перчатках, при этом необходимо обеспечить собственную изоляционную защиту, запрещается иметь при себе металлические предметы.
- Перед проведением ремонта и демонтажа/монтажа высоковольтных компонентов необходимо выполнить процедуру отключения высокого напряжения.
- После завершения установки опустите автомобиль до соприкосновения с полом.
- Не перемещайте автомобиль в этот момент.
- Нажмите на экране «Выйти из режима подъёма», система автоматически начнёт накачку.
- По завершении накачки автомобиль можно перемещать по необходимости.
Подготовительные работы 10
- Двери автомобиля книга владельца
- Включение режима подъёма автомобиля
- Открытие и закрытие капота
- Двери багажника на электроприводе книга владельца
- Аккумулятор книга владельца
- Защитная крышка багажника
- Ящик для инструмента в багажнике
- Высоковольтная система книга владельца
- Подъём и опускание автомобиля
- Левая нижняя защита днища
Снятие 2 шага
-
Выверните крепёжный болт провода массы тяговой аккумуляторной батареи и аккумуляторной батареи в сборе (1 шт.).
🔧 головка Внимание: болт с шестигранной фланцевой головкой Q1860616F70 является деталью одноразового использования, при каждой разборке/сборке необходимо заменять новой деталью 10 ммQ1860616F70одноразовая деталь -
Выверните болт крепления провода массы тяговой аккумуляторной батареи к кузову (1 шт.), снимите провод массы тяговой аккумуляторной батареи.
🔧 головка Внимание: M01-89146820 комбинированный узел из шестигранного болта, пружинной шайбы и плоской шайбы является одноразовой деталью, при каждом демонтаже необходимо заменять её новой деталью 13 ммM01-89146820одноразовая деталь
Установка 2 шага
-
Установите провод массы тяговой аккумуляторной батареи, установите крепёжный болт (1 шт.) провода массы тяговой аккумуляторной батареи и тяговой аккумуляторной батареи в сборе. Q1860616F70 Шестигранный фланцевый болт Момент затяжки: 9±1 Н·м
⚙︎ 9±1 Н·м🔧 головка Примечание: Q1860616F70 шестигранный фланцевый болт является деталью одноразового использования, после каждого демонтажа/монтажа необходимо заменять его новой деталью 10 ммQ1860616F70одноразовая деталь -
Установите крепёжный болт (1 шт.) провода массы тяговой аккумуляторной батареи и кузова. M01-89146820 комплект: болт с шестигранной головкой, пружинная шайба и плоская шайба Момент затяжки: 23±2 Н·м
⚙︎ 23±2 Н·м🔧 головка Внимание: M01-89146820 комплект болта с шестигранной головкой, пружинной шайбы и плоской шайбы является одноразовой деталью, при каждом снятии/установке необходимо заменять на новую 13 ммM01-89146820одноразовая деталь
Моменты затяжки
| Операция | Момент |
|---|---|
| Установите провод массы тяговой аккумуляторной батареи, установите кре… | 9±1 Н·м |
| Установите крепёжный болт (1 шт.) провода массы тяговой аккумуляторной… | 23±2 Н·м |
2 Провод массы заднего электродвигателя
- В процессе отключения высокого напряжения, снятия напряжения и проверки отсутствия напряжения работы должен выполнять персонал, имеющий удостоверение электрика по электробезопасности (IC-карта) на низковольтные работы, в высоковольтных изоляционных перчатках, при этом необходимо обеспечить собственную изоляционную защиту, запрещается иметь при себе металлические предметы.
- В процессе демонтажа и монтажа высоковольтных компонентов персонал, имеющий удостоверение электрика по электробезопасности (IC-карта) на низковольтные работы, должен работать в высоковольтных изоляционных перчатках, при этом необходимо обеспечить собственную изоляционную защиту, запрещается иметь при себе металлические предметы.
- Перед проведением ремонта и демонтажа/монтажа высоковольтных компонентов необходимо выполнить процедуру отключения высокого напряжения.
- После завершения установки опустите автомобиль до соприкосновения с полом.
- Не перемещайте автомобиль в этот момент.
- Нажмите на экране «Выйти из режима подъёма», система автоматически начнёт накачку.
- По завершении накачки автомобиль можно перемещать по необходимости.
Подготовительные работы 10
- Двери автомобиля книга владельца
- Включение режима подъёма автомобиля
- Открытие и закрытие капота
- Двери багажника на электроприводе книга владельца
- Аккумулятор книга владельца
- Защитная крышка багажника
- Ящик для инструмента в багажнике
- Высоковольтная система книга владельца
- Подъём и опускание автомобиля
- Защита топливного бака
Снятие 2 шага
-
Выверните крепёжный болт (1 шт.) провода массы заднего электродвигателя.
🔧 головка Примечание: M01-89146616 комбинированный крепёж — болт с шестигранной головкой, пружинная шайба и плоская шайба — является деталью одноразового использования, после каждого демонтажа/монтажа необходимо заменять его новой деталью 10 ммM01-89146616одноразовая деталь -
Выверните крепёжный болт (1 шт.) провода массы заднего электродвигателя, снимите провод массы заднего электродвигателя.
🔧 головка Примечание: Q1860816F61 болт с шестигранной головкой и фланцем является одноразовой деталью, при каждой сборке/разборке необходимо заменять его новой деталью 13 ммQ1860816F61одноразовая деталь
Установка 2 шага
-
Установите провод массы заднего электродвигателя, установите крепёжный болт провода массы заднего электродвигателя (1 шт.). Болт с шестигранной фланцевой головкой Q1860816F61 Момент затяжки: 23±2 Н·м
⚙︎ 23±2 Н·м🔧 головка Внимание: болт с шестигранной фланцевой головкой Q1860816F61 является деталью одноразового использования, при каждой разборке/сборке необходимо заменять новой деталью 13 ммQ1860816F61одноразовая деталь -
Установите болт крепления (1 шт.) провода массы заднего электродвигателя. M01-89146616 Комбинированный узел из шестигранного болта, пружинной шайбы и плоской шайбы Момент затяжки: 9±1 Н·м
⚙︎ 9±1 Н·м🔧 головка Внимание: M01-89146616 комбинированный узел из шестигранного болта, пружинной шайбы и плоской шайбы является одноразовой деталью, при каждом демонтаже необходимо заменять её новой деталью 10 ммM01-89146616одноразовая деталь
Моменты затяжки
| Операция | Момент |
|---|---|
| Установите провод массы заднего электродвигателя, установите крепёжный… | 23±2 Н·м |
| Установите болт крепления (1 шт.) провода массы заднего электродвигате… | 9±1 Н·м |
3 Провод массы переднего PTC
- В процессе отключения высокого напряжения, снятия напряжения и проверки отсутствия напряжения работы должен выполнять персонал, имеющий удостоверение электрика по электробезопасности (IC-карта) на низковольтные работы, в высоковольтных изоляционных перчатках, при этом необходимо обеспечить собственную изоляционную защиту, запрещается иметь при себе металлические предметы.
- В процессе демонтажа и монтажа высоковольтных компонентов персонал, имеющий удостоверение электрика по электробезопасности (IC-карта) на низковольтные работы, должен работать в высоковольтных изоляционных перчатках, при этом необходимо обеспечить собственную изоляционную защиту, запрещается иметь при себе металлические предметы.
- Перед проведением ремонта и демонтажа/монтажа высоковольтных компонентов необходимо выполнить процедуру отключения высокого напряжения.
Подготовительные работы 9
- Двери автомобиля книга владельца
- Открытие и закрытие капота
- Двери багажника на электроприводе книга владельца
- Аккумулятор книга владельца
- Защитная крышка багажника
- Ящик для инструмента в багажнике
- Высоковольтная система книга владельца
- Декоративный кожух двигателя в сборе
- Воздушный фильтр в сборе
Снятие 2 шага
-

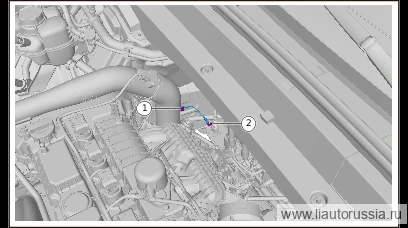

Выверните крепёжную гайку провода массы переднего PTC-нагревателя (1 шт.).
🔧 головка Внимание: гайка с шестигранной фланцевой головкой Q32006F61 является деталью одноразового использования, при каждой разборке/сборке необходимо заменять новой деталью 10 ммодноразовая деталь -
Выверните болт крепления (1 шт.) провода массы переднего PTC-нагревателя, снимите провод массы переднего PTC-нагревателя.
🔧 головка Внимание: M01-89146616 комбинированный узел из шестигранного болта, пружинной шайбы и плоской шайбы является одноразовой деталью, при каждом демонтаже необходимо заменять её новой деталью 10 ммM01-89146616одноразовая деталь
Установка 2 шага
-
Установите провод массы переднего PTC, установите крепёжный болт (1 шт.) провода массы переднего PTC. M01-89146616 Комбинированный крепёж — болт с шестигранной головкой, пружинная шайба и плоская шайба Момент затяжки: 9±1 Н·м
⚙︎ 9±1 Н·м🔧 головка Примечание: M01-89146616 комбинированный крепёж — болт с шестигранной головкой, пружинная шайба и плоская шайба — является деталью одноразового использования, после каждого демонтажа/монтажа необходимо заменять его новой деталью 10 ммM01-89146616одноразовая деталь -
Установите крепёжную гайку (1 шт.) провода массы переднего PTC-нагревателя. Шестигранная фланцевая гайка Q32006F61 Момент затяжки: 9±1 Н·м
⚙︎ 9±1 Н·м🔧 головка Внимание: шестигранная фланцевая гайка Q32006F61 является одноразовой деталью, при каждом снятии/установке необходимо заменять на новую 10 ммодноразовая деталь
Моменты затяжки
| Операция | Момент |
|---|---|
| Установите провод массы переднего PTC, установите крепёжный болт (1 шт… | 9±1 Н·м |
| Установите крепёжную гайку (1 шт.) провода массы переднего PTC-нагрева… | 9±1 Н·м |
4 Провод массы сигнала переднего электродвигателя
- В процессе снятия и установки высоковольтных компонентов лицо, имеющее удостоверение электрика IC-карты низкого напряжения, обязано работать в высоковольтных изолирующих перчатках, а также обеспечить собственную изоляционную защиту; запрещается иметь при себе металлические предметы.
- Перед проведением ремонта и снятия/установки высоковольтных электрических компонентов необходимо выполнить процедуру отключения высокого напряжения.
- В процессе отключения высокого напряжения, снятия напряжения и проверки отсутствия напряжения лицо, имеющее удостоверение электрика IC-карты низкого напряжения, обязано работать в высоковольтных изолирующих перчатках, а также обеспечить собственную изоляционную защиту; запрещается иметь при себе металлические предметы.
- После завершения установки опустите автомобиль до соприкосновения с полом.
- Не перемещайте автомобиль в этот момент.
- Нажмите на экране «Выйти из режима подъёма», система автоматически начнёт накачку.
- По завершении накачки автомобиль можно перемещать по необходимости.
Подготовительные работы 10
- Двери автомобиля книга владельца
- Включение режима подъёма автомобиля
- Открытие и закрытие капота
- Двери багажника на электроприводе книга владельца
- Аккумулятор книга владельца
- Защитная крышка багажника
- Ящик для инструмента в багажнике
- Высоковольтная система книга владельца
- Подъём и опускание автомобиля
- Нижняя защита переднего бампера в сборе
Снятие 3 шага
-
Отсоедините фиксатор (2 шт.) провода массы сигнальной цепи переднего электродвигателя.
-
Выверните крепёжный болт (1 шт.) провода массы сигнального кабеля электродвигателя. 3.
🔧 головка Внимание: M01-89146820 комплект болта с шестигранной головкой, пружинной шайбы и плоской шайбы является одноразовой деталью, при каждом снятии/установке необходимо заменять на новую 13 ммM01-89146820одноразовая деталь -
Выверните крепёжный болт провода массы сигнала переднего электродвигателя (1 шт.), снимите провод массы сигнала переднего электродвигателя.
🔧 головка Внимание: болт с шестигранной фланцевой головкой Q1860616F70 является деталью одноразового использования, при каждой разборке/сборке необходимо заменять новой деталью 10 ммQ1860616F70одноразовая деталь
Установка 3 шага
-
Установите провод массы сигнальной цепи переднего электродвигателя, установите болт крепления (1 шт.) провода массы сигнальной цепи переднего электродвигателя. Q1860616F70 Шестигранный фланцевый болт Момент затяжки: 9±1 Н·м
⚙︎ 9±1 Н·м🔧 головка Внимание: Q1860616F70 шестигранный фланцевый болт является одноразовой деталью, при каждом демонтаже необходимо заменять её новой деталью 10 ммQ1860616F70одноразовая деталь -
Установите крепёжный болт (1 шт.) провода массы сигнальной цепи переднего электродвигателя. M01-89146820 Комбинированный крепёж — болт с шестигранной головкой, пружинная шайба и плоская шайба Момент затяжки: 23±2 Н·м
⚙︎ 23±2 Н·м🔧 головка Примечание: M01-89146820 комбинированный крепёж — болт с шестигранной головкой, пружинная шайба и плоская шайба — является деталью одноразового использования, после каждого демонтажа/монтажа необходимо заменять его новой деталью 13 ммM01-89146820одноразовая деталь -
Установите фиксатор (2 шт.) провода массы сигнального кабеля переднего электродвигателя.
Моменты затяжки
| Операция | Момент |
|---|---|
| Установите провод массы сигнальной цепи переднего электродвигателя, ус… | 9±1 Н·м |
| Установите крепёжный болт (1 шт.) провода массы сигнальной цепи передн… | 23±2 Н·м |
