Жгут проводов панели приборов в сборе

Подготовительные работы 74

1. Двери автомобиля книга владельца
2. Регулировка положения сиденья водителя в сборе
3. Регулировка положения переднего пассажирского сиденья в сборе
4. Двери багажника на электроприводе книга владельца
5. Аккумулятор книга владельца
6. Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, левая сторона
7. Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, правая сторона
8. Сиденье водителя в сборе, деталь — левый кожух заднего конца направляющей сиденья водителя
9. Узлы сиденья водителя в сборе — крышка правой стороны заднего конца направляющей водительского сиденья
10. Сиденье водителя в сборе, деталь — сиденье водителя в сборе
11. Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, левая сторона
12. Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, правая сторона
13. крышка заднего торца направляющей, левая сторона
14. правый кожух заднего торца направляющей (переднее пассажирское)
15. Компонент сиденья переднего пассажира в сборе: сиденье переднего пассажира в сборе
16. левая нижняя облицовочная панель центральной консоли в сборе
17. Компоненты центральной консоли в сборе — нижняя правая облицовочная панель центральной консоли в сборе
18. корпус центральной консоли в сборе
19. подсветка ног левого переднего ряда
20. левая защитная панель ножного пространства в сборе
21. левая боковая крышка панели приборов
22. нижняя левая защитная панель в сборе
23. облицовка верхней части левой стойки A в сборе
24. облицовка нижней части левой стойки A в сборе.
25. Подушка безопасности водителя
26. Рулевое колесо в сборе
27. верхний кожух рулевой колонки в сборе
28. нижний кожух рулевой колонки в сборе
29. Комбинированный переключатель в сборе
30. сервисная крышка дисплея в сборе.
31. HMI-экран центральной консоли в сборе
32. крышка центрального динамика в сборе
33. Центральный высокочастотный динамик
34. Центральный динамик
35. правая боковая крышка панели приборов
36. облицовка верхней части правой стойки А в сборе
37. облицовка нижней части правой стойки A в сборе.
38. фонарь подсветки ног переднего ряда справа
39. правая защитная панель в ногах в сборе
40. плафон освещения перчаточного ящика
41. Демонтаж узла панели приборов в сборе
42. Компоненты обивки левой боковины кузова — средняя облицовка левой стойки B в сборе
43. средняя облицовка правой стойки B в сборе
44. облицовка верхней части левой стойки B в сборе.
45. облицовка верхней части правой стойки B в сборе.
46. Подушка сиденья второго ряда в сборе — подушка сиденья второго ряда в сборе
47. Складывание и поднятие спинки сиденья второго ряда
48. Подушка сиденья второго ряда в сборе — левое боковое крыло второго ряда в сборе
49. Подушка сиденья второго ряда в сборе — правое боковое крыло второго ряда в сборе
50. облицовка верхней части левой стойки D в сборе.
51. Компоненты обивки правой боковины кузова — облицовка верхней части правой стойки D в сборе
52. облицовка верхней части левой стойки C в сборе
53. Компоненты обивки правой боковины кузова — облицовка верхней части правой стойки C в сборе
54. Поручень потолка переднего ряда в сборе
55. Поручень потолка переднего ряда в сборе
56. Поручень потолка заднего левого ряда в сборе
57. Поручень потолка заднего ряда справа в сборе
58. кожух потолочного мультимедийного экрана в сборе
59. Верхний кожух внутреннего зеркала заднего вида в сборе
60. Нижний кожух внутреннего зеркала заднего вида в сборе
61. передний плафон освещения для чтения в сборе
62. Левый солнцезащитный козырёк в сборе
63. Правый солнцезащитный козырёк в сборе
64. Крепёжный крючок солнцезащитного козырька
65. Крепёжный крючок солнцезащитного козырька
66. Демонтаж/монтаж узла потолка
67. Компоненты обивки правой боковины кузова — облицовка правого порога в сборе
68. Правая решётка обдува ног второго ряда.
69. Коврик пола переднего пассажирского места в сборе
70. Устройство HUD (проекционный дисплей)
71. Передняя секция центрального воздуховода обдува лица второго ряда
72. Нагнетательный вентилятор в сборе.
73. Переходной воздуховод трёхзонного климат-контроля
74. Экран второго ряда в сборе

Снятие 30 шагов

1.

   1

   Отсоедините разъём жгута проводов панели приборов в сборе (2 шт.).
2. 2

   Отсоедините фиксирующую защёлку (1 шт.) жгута проводов панели приборов в сборе.

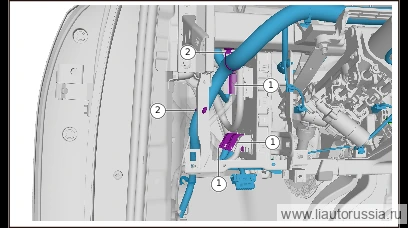

3.

   3

   Отсоедините разъём жгута проводов панели приборов в сборе (3 шт.).
4. 4

   Отсоедините фиксирующую защёлку (2 шт.) жгута проводов панели приборов в сборе.

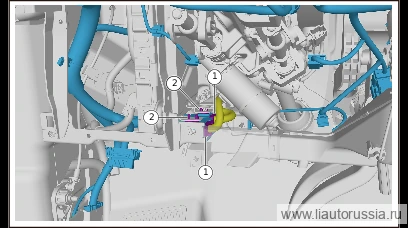

5.

   5

   Отсоедините разъём жгута проводов панели приборов в сборе (2 шт.).
6. 6

   Отсоедините фиксирующую защёлку (2 шт.) жгута проводов панели приборов в сборе.

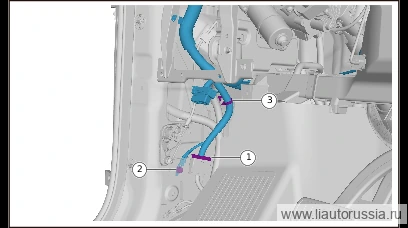

7.

   7

   Отсоедините разъём жгута проводов панели приборов в сборе (1 шт.).
8. 8

   Выверните крепёжный болт жгута заземления жгута проводов панели приборов в сборе (1 шт.). Использовать

   🔧 головка Внимание: M01-89146616 комплект из болта с шестигранной головкой, пружинной шайбы и плоской шайбы является деталью одноразового использования, при каждом демонтаже/монтаже необходимо заменять новыми деталями 10 ммM01-89146616одноразовая деталь
9. 9

   Отсоедините фиксирующую защёлку (1 шт.) жгута проводов панели приборов в сборе.

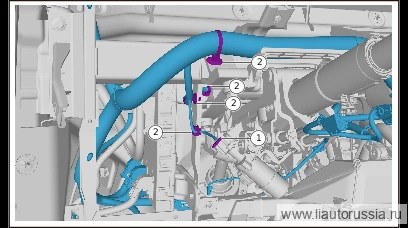

10.

    10

    Отсоедините разъём жгута проводов панели приборов в сборе (1 шт.).
11. 11

    Отсоедините фиксирующую защёлку (4 шт.) жгута проводов панели приборов в сборе.

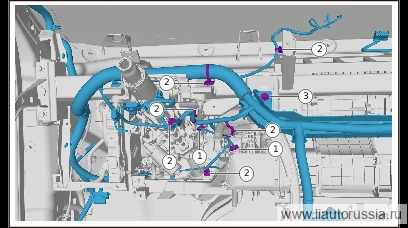

12.

    12

    Отсоедините разъём жгута проводов панели приборов в сборе (2 шт.).
13. 13

    Отсоедините фиксирующую защёлку (6 шт.) жгута проводов панели приборов в сборе.
14. 14

    Выверните крепёжный болт жгута проводов панели приборов в сборе (1 шт.).

    🔧 головка 10 мм Примечание: Q140B0625F36L комплект болта с шестигранной головкой и плоской шайбы является одноразовой деталью, при каждой разборке/сборке необходимо заменять на новую детальодноразовая деталь

15.

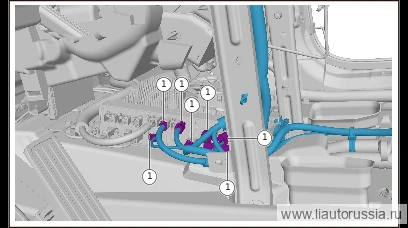

    15

    Отсоедините разъём жгута проводов панели приборов в сборе (7 шт.).

16.

    16

    Отсоедините разъём жгута проводов панели приборов в сборе (5 шт.).
17. 17

    Отсоедините фиксирующую защёлку (11 шт.) жгута проводов панели приборов в сборе.
18. 18

    Выверните крепёжный болт жгута заземления жгута проводов панели приборов в сборе (1 шт.). Использовать

    🔧 головка Внимание: M01-89146616 комплект из болта с шестигранной головкой, пружинной шайбы и плоской шайбы является деталью одноразового использования, при каждом демонтаже/монтаже необходимо заменять новыми деталями 10 ммM01-89146616одноразовая деталь

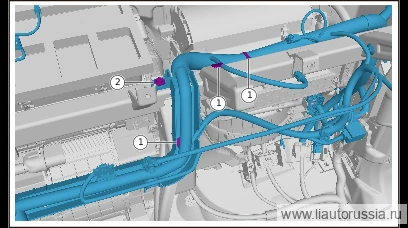

19.

    19

    Отсоедините фиксирующую защёлку жгута проводов панели приборов в сборе (3 шт.).
20. 20

    Выверните крепёжный болт (1 шт.) жгута проводов панели приборов в сборе.

    🔧 головка Внимание: Q140B0625F36L комплект болта с шестигранной головкой и плоской шайбы является одноразовой деталью, при каждой разборке и сборке необходимо заменять на новую деталь 10 ммодноразовая деталь

21.

    21

    Откройте крышку жгута проводов кузова в сборе.

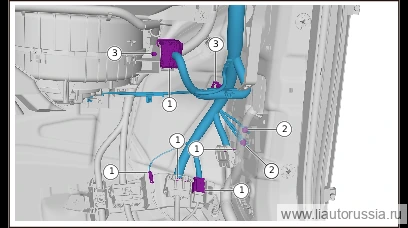

22.

    22

    Отсоедините разъём жгута проводов панели приборов в сборе (5 шт.).
23. 23

    Выверните крепёжный болт жгута заземления жгута проводов панели приборов в сборе (2 шт.). Использовать

    🔧 головка Внимание: M01-89146616 комплект из болта с шестигранной головкой, пружинной шайбы и плоской шайбы является деталью одноразового использования, при каждом демонтаже/монтаже необходимо заменять новыми деталями 10 ммM01-89146616одноразовая деталь
24. 24

    Отсоедините фиксирующую защёлку (2 шт.) жгута проводов панели приборов в сборе.

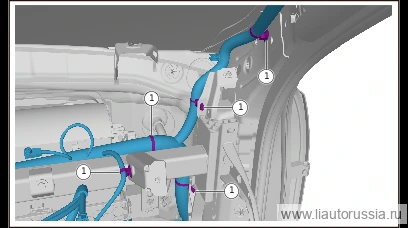

25.

    25

    Отсоедините фиксирующую защёлку (5 шт.) жгута проводов панели приборов в сборе.

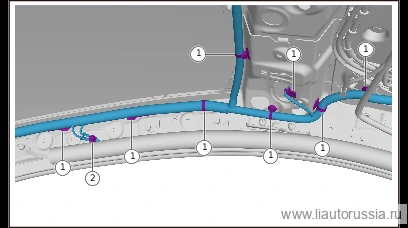

26.

    26

    Отсоедините фиксирующую защёлку (8 шт.) жгута проводов панели приборов в сборе.
27. 27

    Выверните крепёжный болт жгута заземления жгута проводов панели приборов в сборе (1 шт.). Использовать

    🔧 головка Внимание: M01-89146616 комплект из болта с шестигранной головкой, пружинной шайбы и плоской шайбы является деталью одноразового использования, при каждом демонтаже/монтаже необходимо заменять новыми деталями 10 ммM01-89146616одноразовая деталь

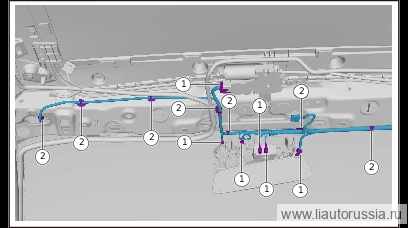

28.

    28

    Отсоедините разъём жгута проводов панели приборов в сборе (6 шт.).
29. 29

    Отсоедините фиксирующую защёлку (7 шт.) жгута проводов панели приборов в сборе.

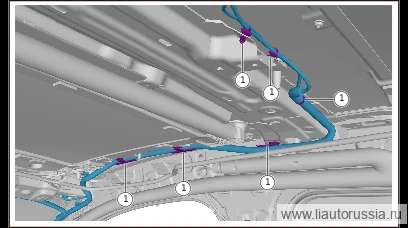

30.

    30

    Отсоедините фиксирующую защёлку жгута проводов панели приборов в сборе (6 шт.), снимите жгут проводов панели приборов в сборе.

Установка 30 шагов

1.

   1

   Установите жгут проводов панели приборов в сборе, установите фиксирующую защёлку жгута проводов панели приборов в сборе (6 шт.).

2.

   2

   Подсоедините разъём жгута проводов панели приборов в сборе (6 шт.).
3. 3

   Установите фиксирующую защёлку жгута проводов панели приборов в сборе (7 шт.).

4.

   4

   Установите крепёжную защёлку жгута проводов панели приборов в сборе (8 шт.).
5. 5

   Установите крепёжный болт (1 шт.) жгута заземления жгута проводов панели приборов в сборе. M01-89146616 Комплект: болт с шестигранной головкой, пружинная шайба и плоская шайба Момент затяжки: 9±1 Н·м

   ⚙︎ 9±1 Н·м🔧 головка Внимание: M01-89146616 комплект болта с шестигранной головкой, пружинной шайбы и плоской шайбы является одноразовой деталью, при каждой разборке и сборке необходимо заменять на новую деталь 10 ммM01-89146616одноразовая деталь

6.

   6

   Установите фиксирующую защёлку жгута проводов панели приборов в сборе (5 шт.).

7.

   7

   Подсоедините разъём жгута проводов панели приборов в сборе (5 шт.).
8. 8

   Установите крепёжный болт (2 шт.) жгута заземления жгута проводов панели приборов в сборе. M01-89146616 Комплект: болт с шестигранной головкой, пружинная шайба и плоская шайба Момент затяжки: 9±1 Н·м

   ⚙︎ 9±1 Н·м🔧 головка Внимание: M01-89146616 комплект болта с шестигранной головкой, пружинной шайбы и плоской шайбы является одноразовой деталью, при каждой разборке и сборке необходимо заменять на новую деталь 10 ммM01-89146616одноразовая деталь
9. 9

   Установите крепёжную защёлку жгута проводов панели приборов в сборе (2 шт.).

10.

    10

    Плотно закройте крышку жгута проводов кузова в сборе.

11.

    11

    Установите крепёжную защёлку жгута проводов панели приборов в сборе (3 шт.).
12. 12

    Установите крепёжный болт жгута проводов панели приборов в сборе (1 шт.). Q140B0625F36L комплект из болта с шестигранной головкой и плоской шайбы Момент затяжки: 9±1 Н·м Использовать

    ⚙︎ 9±1 Н·м🔧 головка 10 мм

13.

    13

    Подсоедините разъём жгута проводов панели приборов в сборе (5 шт.).
14. 14

    Установите крепёжную защёлку жгута проводов панели приборов в сборе (11 шт.).
15. 15

    Выверните крепёжный болт заземляющего жгута проводов жгута проводов панели приборов в сборе (1 шт.). M01-89146616Комплект: болт с шестигранной головкой, пружинная шайба и плоская шайба Момент затяжки: 9±1 Н·м

    ⚙︎ 9±1 Н·м🔧 Головка Примечание: M01-89146616Комплект болта с шестигранной головкой, пружинной шайбы и плоской шайбы является одноразовой деталью, при каждой разборке/сборке необходимо заменять на новую деталь 10 ммM01-89146616одноразовая деталь

16.

    16

    Подсоедините разъём (7 шт.) жгута проводов панели приборов в сборе.

17.

    17

    Подсоедините разъём жгута проводов панели приборов в сборе (2 шт.).
18. 18

    Установите фиксирующую защёлку жгута проводов панели приборов в сборе (6 шт.).
19. 19

    Установите крепёжный болт жгута проводов панели приборов в сборе (1 шт.). Q140B0625F36L комплект из болта с шестигранной головкой и плоской шайбы Момент затяжки: 9±1 Н·м Использовать

    ⚙︎ 9±1 Н·м🔧 головка 10 мм

20.

    20

    Подсоедините разъём жгута проводов панели приборов в сборе (1 шт.).
21. 21

    Установите крепёжную защёлку жгута проводов панели приборов в сборе (4 шт.).

22.

    22

    Подсоедините разъём (1 шт.) жгута проводов панели приборов в сборе.
23. 23

    Установите крепёжный болт (1 шт.) жгута заземления жгута проводов панели приборов в сборе. M01-89146616 Комплект: болт с шестигранной головкой, пружинная шайба и плоская шайба Момент затяжки: 9±1 Н·м

    ⚙︎ 9±1 Н·м🔧 головка Внимание: M01-89146616 комплект болта с шестигранной головкой, пружинной шайбы и плоской шайбы является одноразовой деталью, при каждой разборке и сборке необходимо заменять на новую деталь 10 ммM01-89146616одноразовая деталь
24. 24

    Установите фиксирующую защёлку жгута проводов панели приборов в сборе (1 шт.).

25.

    25

    Установите крепёжную защёлку жгута проводов панели приборов в сборе (2 шт.).
26. 26

    Подсоедините разъём (2 шт.) жгута проводов панели приборов в сборе.

27.

    27

    Подсоедините разъём жгута проводов панели приборов в сборе (3 шт.).
28. 28

    Установите крепёжную защёлку жгута проводов панели приборов в сборе (2 шт.).

29.

    29

    Подсоедините разъём жгута проводов панели приборов в сборе (2 шт.).
30. 30

    Установите фиксирующую защёлку жгута проводов панели приборов в сборе (1 шт.).

Моменты затяжки — сводка
