Жгут проводов панели приборов — Li L6

Электропитание и распределение сигналов · Низковольтная проводка · Li L6 2024
10 операций144 шага2 момента затяжки

⚠ Важно

Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.

Параметры узла — сводка

Крепёж и артикулы: M01-89146616

1 Жгут проводов антенны 5G DSDA

снятие: 4 шагаустановка: 4 шагастр. 1762–1764 оригинала
Примечания

При демонтаже/монтаже не допускайте повреждения элементов салона.

Жгут проводов антенны 5G DSDA — расположение
Расположение детали

Подготовительные работы 45

  1. Двери автомобиля книга владельца
  2. Регулировка положения сиденья водителя в сборе
  3. Регулировка положения переднего пассажирского сиденья в сборе
  4. Двери багажника на электроприводе книга владельца
  5. Складывание и поднятие спинки сиденья второго ряда
  6. Крышка багажника в сборе
  7. Аккумулятор книга владельца
  8. Левый солнцезащитный козырёк
  9. Крепёжный крючок солнцезащитного козырька
  10. Облицовка верхней части левой стойки A в сборе
  11. Правый солнцезащитный козырёк
  12. Крепёжный крючок солнцезащитного козырька
  13. Поручень потолка переднего ряда
  14. Облицовка верхней части правой стойки А в сборе
  15. Плафон для чтения в сборе
  16. Верхний кожух внутреннего зеркала заднего вида в сборе
  17. Нижний корпус-крышка внутреннего зеркала заднего вида в сборе
  18. Подушка сиденья второго ряда в сборе
  19. Средняя облицовка правой стойки B в сборе
  20. Облицовка верхней части правой стойки B в сборе.
  21. Задний правый потолочный поручень
  22. Облицовка правого порога в сборе
  23. Шторка багажного отделения в сборе
  24. Экранирующая крышка багажного отделения в сборе.
  25. Кронштейн крышки багажного отделения в сборе
  26. Демонтаж/монтаж узла ящика для инструментов багажника
  27. Облицовочная панель порога задней двери в сборе
  28. Демонтаж/монтаж панели выключателя правой задней боковины и узла
  29. Облицовка верхней части правой стойки D в сборе
  30. Облицовка правой задней боковины в сборе
  31. Облицовка верхней части правой стойки C в сборе
  32. Средняя облицовка левой стойки B в сборе
  33. Облицовка верхней части левой стойки B в сборе.
  34. Задний левый потолочный поручень
  35. Облицовка левого порога в сборе
  36. Облицовка верхней части левой стойки D в сборе.
  37. Облицовка левой задней боковины в сборе
  38. Облицовка верхней части левой стойки C в сборе
  39. Демонтаж/монтаж узла потолка
  40. Верхняя крышка кожуха направляющей сиденья
  41. Верхняя крышка кожуха направляющей сиденья
  42. Верхняя крышка кожуха направляющей сиденья
  43. Верхняя крышка кожуха направляющей сиденья
  44. Сиденье водителя в сборе
  45. Левая нижняя облицовочная панель центральной консоли в сборе

Снятие 4 шага

  1. Шаг 1

    Отсоедините разъём(1 шт.) жгута проводов антенны 5G DSADA с антенной 5G DSDA.

  2. Отрежьте жгут проводов антенны 5GDSADA, оберните жгут термоусадочной трубкой.

  3. Шаг 3

    Отсоедините разъём (1 шт.) жгута проводов антенны 5G DSADA от мультимедийного блока HMI.

  4. Отрежьте разъём жгута проводов антенны 5G DSDA, оберните жгут проводов термоусаживаемой трубкой.

Установка 4 шага

  1. Шаг 1

    Установите разъём(1 шт.) жгута проводов антенны 5G DSADA с блоком HMI.

  2. Используя тканевую изоленту, примотайте жгут проводов антенны 5G DSADA к жгуту проводов панели приборов в сборе.

  3. Шаг 3

    Установите разъём (1 шт.) жгута проводов антенны 5G DSADA и антенны 5G DSDA.

  4. Используя тканевую изоленту, примотайте жгут проводов антенны 5G DSADA к жгуту проводов панели приборов в сборе.

↑ к списку операций

2 Жгут проводов антенны 5G

снятие: 4 шагаустановка: 3 шагастр. 1765–1766 оригинала
Примечания

При демонтаже/монтаже не допускайте повреждения элементов салона.

Жгут проводов антенны 5G — расположение
Расположение детали

Подготовительные работы 12

  1. Двери автомобиля книга владельца
  2. Регулировка положения сиденья водителя в сборе
  3. Двери багажника на электроприводе книга владельца
  4. Аккумулятор книга владельца
  5. Верхняя крышка кожуха направляющей сиденья
  6. Верхняя крышка кожуха направляющей сиденья
  7. Верхняя крышка кожуха направляющей сиденья
  8. Верхняя крышка кожуха направляющей сиденья
  9. Сиденье водителя в сборе
  10. Левая нижняя облицовочная панель центральной консоли в сборе
  11. Сервисная крышка дисплея в сборе.
  12. HMI-экран центральной консоли в сборе

Снятие 4 шага

  1. Шаг 1

    Отсоедините разъём соединения жгута проводов антенны 5G с антенной 5G (1 шт.).

  2. Обрежьте разъём жгута проводов антенны 5G, оберните жгут проводов термоусадочной трубкой.

  3. Отсоедините разъём(1 шт.) жгута проводов антенны 5G с блоком HMI.

  4. Обрежьте разъём жгута проводов антенны 5G, оберните жгут проводов термоусадочной трубкой.

Установка 3 шага

  1. Шаг 1

    Установите разъём (1 шт.) жгута проводов антенны 5G с мультимедийной системой HMI.

  2. Обмотайте жгут проводов антенны 5G тканевой изолентой вокруг жгута проводов панели приборов в сборе.

  3. Шаг 3

    Установите разъём (1 шт.) жгута проводов антенны 5G и антенны 5G.

↑ к списку операций

3 Жгут проводов экрана HMI переднего пассажирского места

снятие: 3 шагаустановка: 3 шагастр. 1767–1768 оригинала
Примечания

При демонтаже/монтаже не допускайте повреждения элементов салона.

Жгут проводов экрана HMI переднего пассажирского места — расположение
Расположение детали

Подготовительные работы 12

  1. Двери автомобиля книга владельца
  2. Регулировка положения сиденья водителя в сборе
  3. Двери багажника на электроприводе книга владельца
  4. Аккумулятор книга владельца
  5. Верхняя крышка кожуха направляющей сиденья
  6. Верхняя крышка кожуха направляющей сиденья
  7. Верхняя крышка кожуха направляющей сиденья
  8. Верхняя крышка кожуха направляющей сиденья
  9. Сиденье водителя в сборе
  10. Левая нижняя облицовочная панель центральной консоли в сборе
  11. Сервисная крышка дисплея в сборе.
  12. HMI-экран центральной консоли в сборе

Снятие 3 шага

  1. Шаг 1

    Отрежьте разъём жгута проводов экрана HMI переднего пассажирского места, оберните жгут проводов термоусаживаемой трубкой.

  2. Отсоедините разъём(1 шт.) жгута проводов экрана переднего пассажирского места HMI с блоком HMI.

  3. Отрежьте разъём жгута проводов экрана HMI переднего пассажирского места, оберните жгут проводов термоусаживаемой трубкой.

Установка 3 шага

  1. Шаг 1

    Установите разъём (1 шт.) жгута проводов экрана переднего пассажира HMI с мультимедийной системой HMI.

  2. Используя тканевую изоляционную ленту, обмотайте жгут проводов экрана переднего пассажира HMI вокруг жгута проводов панели приборов в сборе.

  3. Шаг 3

    Используя тканевую изоляционную ленту, обмотайте жгут проводов экрана переднего пассажира HMI вокруг жгута проводов панели приборов в сборе.

↑ к списку операций

4 Жгут проводов экрана HMI центральной консоли

снятие: 3 шагаустановка: 3 шагастр. 1769–1770 оригинала
Примечания

При демонтаже/монтаже не допускайте повреждения элементов салона.

Жгут проводов экрана HMI центральной консоли — расположение
Расположение детали

Подготовительные работы 12

  1. Двери автомобиля книга владельца
  2. Регулировка положения сиденья водителя в сборе
  3. Двери багажника на электроприводе книга владельца
  4. Аккумулятор книга владельца
  5. Верхняя крышка кожуха направляющей сиденья
  6. Верхняя крышка кожуха направляющей сиденья
  7. Верхняя крышка кожуха направляющей сиденья
  8. Верхняя крышка кожуха направляющей сиденья
  9. Сиденье водителя в сборе
  10. Левая нижняя облицовочная панель центральной консоли в сборе
  11. Сервисная крышка дисплея в сборе.
  12. HMI-экран центральной консоли в сборе

Снятие 3 шага

  1. Шаг 1

    Отрежьте разъём жгута проводов центрального экрана HMI, оберните жгут проводов термоусаживаемой трубкой.

  2. Отсоедините разъём(1 шт.) жгута проводов центрального экрана HMI с блоком HMI.

  3. Отрежьте разъём жгута проводов центрального экрана HMI, оберните жгут проводов термоусаживаемой трубкой.

Установка 3 шага

  1. Шаг 1

    Установите разъём(1 шт.) жгута проводов центрального экрана HMI и блока HMI.

  2. Обмотайте жгут проводов HMI центрального дисплея тканевой лентой вокруг жгута проводов панели приборов в сборе.

  3. Шаг 3

    Обмотайте жгут проводов HMI центрального дисплея тканевой лентой вокруг жгута проводов панели приборов в сборе.

↑ к списку операций

5 Видеожгут HU-ADAS

снятие: 4 шагаустановка: 4 шагастр. 1771–1772 оригинала
Примечания

При демонтаже/монтаже не допускайте повреждения элементов салона.

Видеожгут HU-ADAS — расположение
Расположение детали

Подготовительные работы 17

  1. Двери автомобиля книга владельца
  2. Регулировка положения сиденья водителя в сборе
  3. Регулировка положения переднего пассажирского сиденья в сборе
  4. Двери багажника на электроприводе книга владельца
  5. Аккумулятор книга владельца
  6. Верхняя крышка кожуха направляющей сиденья
  7. Верхняя крышка кожуха направляющей сиденья
  8. Верхняя крышка кожуха направляющей сиденья
  9. Верхняя крышка кожуха направляющей сиденья
  10. Сиденье водителя в сборе
  11. Левая нижняя облицовочная панель центральной консоли в сборе
  12. Верхняя крышка кожуха направляющей сиденья
  13. Верхняя крышка кожуха направляющей сиденья
  14. Верхняя крышка кожуха направляющей сиденья
  15. Верхняя крышка кожуха направляющей сиденья
  16. Компонент сиденья переднего пассажира в сборе: сиденье переднего пассажира в сборе
  17. Нижняя правая облицовочная панель центральной консоли в сборе

Снятие 4 шага

  1. Отсоедините разъём(2 шт.) жгута видео HU-ADAS от блока управления FSD.

  2. Обрежьте разъём жгута проводов видео HU-ADAS, оберните жгут проводов термоусадочной трубкой.

  3. Шаг 3

    Отсоедините разъём(1 шт.) видеожгута HU-ADAS и блока HMI.

  4. Обрежьте разъём жгута проводов видео HU-ADAS, оберните жгут проводов термоусадочной трубкой.

Установка 4 шага

  1. Шаг 1

    Подсоедините разъём(1 шт.) жгута проводов видеосигнала HU-ADAS к мультимедийному блоку HMI.

  2. Обмотайте жгут видео HU-ADAS тканевой лентой вокруг жгута проводов панели приборов в сборе.

  3. Шаг 3

    Установите разъём (2 шт.) жгута проводов видео HU-ADAS и блока управления FSD.

  4. Обмотайте жгут видео HU-ADAS тканевой лентой вокруг жгута проводов панели приборов в сборе.

↑ к списку операций

6 Переходный жгут проводов лидара в сборе

снятие: 1 шагустановка: 1 шагстр. 1773–1774 оригинала
⚠ Предупреждения
  • Убедитесь, что все электрические трассы подключены правильно и обеспечена безопасность подключения.
  • Не допускайте защемления и повреждения кабелей, а также короткого замыкания внутри жгута проводов.
  • Повреждённые кабели могут привести к отказу системы и травмированию персонала.
  • Если разъём низковольтного жгута проводов или сам жгут повреждён вследствие внешних воздействий (например, повреждён животными), необходимо немедленно заменить провод; ремонт не допускается.
Примечания

Обеспечьте защиту соответствующих жгутов проводов и соответствующих деталей.

Переходный жгут проводов лидара в сборе — расположение
Расположение детали

Подготовительные работы 40

  1. Двери автомобиля книга владельца
  2. Регулировка положения сиденья водителя в сборе
  3. Регулировка положения переднего пассажирского сиденья в сборе
  4. Двери багажника на электроприводе книга владельца
  5. Складывание и поднятие спинки сиденья второго ряда
  6. Крышка багажника в сборе
  7. Аккумулятор книга владельца
  8. Левый солнцезащитный козырёк
  9. Крепёжный крючок солнцезащитного козырька
  10. Облицовка верхней части левой стойки A в сборе
  11. Правый солнцезащитный козырёк
  12. Крепёжный крючок солнцезащитного козырька
  13. Поручень потолка переднего ряда
  14. Облицовка верхней части правой стойки А в сборе
  15. Плафон для чтения в сборе
  16. Верхний кожух внутреннего зеркала заднего вида в сборе
  17. Нижний корпус-крышка внутреннего зеркала заднего вида в сборе
  18. Подушка сиденья второго ряда в сборе
  19. Средняя облицовка правой стойки B в сборе
  20. Облицовка верхней части правой стойки B в сборе.
  21. Задний правый потолочный поручень
  22. Облицовка правого порога в сборе
  23. Шторка багажного отделения в сборе
  24. Экранирующая крышка багажного отделения в сборе.
  25. Кронштейн крышки багажного отделения в сборе
  26. Демонтаж/монтаж узла ящика для инструментов багажника
  27. Облицовочная панель порога задней двери в сборе
  28. Демонтаж/монтаж панели выключателя правой задней боковины и узла
  29. Облицовка верхней части правой стойки D в сборе
  30. Облицовка правой задней боковины в сборе
  31. Облицовка верхней части правой стойки C в сборе
  32. Средняя облицовка левой стойки B в сборе
  33. Облицовка верхней части левой стойки B в сборе.
  34. Задний левый потолочный поручень
  35. Облицовка левого порога в сборе
  36. Облицовка верхней части левой стойки D в сборе.
  37. Облицовка левой задней боковины в сборе
  38. Облицовка верхней части левой стойки C в сборе
  39. Демонтаж/монтаж узла потолка
  40. Лидар

Снятие 1 шаг

  1. Шаг 1

    Отсоедините разъём(2 шт.) переходного жгута проводов лидара в сборе, снимите переходный жгут проводов лидара в сборе.

Установка 1 шаг

  1. Шаг 1

    Установите переходный жгут проводов лидара в сборе, подсоедините разъём(2 шт.) жгута проводов переходного жгута лидара в сборе.

↑ к списку операций

7 Жгут проводов гигабитного Ethernet

снятие: 10 шаговустановка: 10 шаговстр. 1775–1777 оригинала
Примечания

При демонтаже/монтаже не допускайте повреждения элементов салона.

Жгут проводов гигабитного Ethernet — расположение
Расположение детали

Подготовительные работы 45

  1. Двери автомобиля книга владельца
  2. Регулировка положения сиденья водителя в сборе
  3. Регулировка положения переднего пассажирского сиденья в сборе
  4. Двери багажника на электроприводе книга владельца
  5. Складывание и поднятие спинки сиденья второго ряда
  6. Крышка багажника в сборе
  7. Аккумулятор книга владельца
  8. Левый солнцезащитный козырёк
  9. Крепёжный крючок солнцезащитного козырька
  10. Облицовка верхней части левой стойки A в сборе
  11. Правый солнцезащитный козырёк
  12. Крепёжный крючок солнцезащитного козырька
  13. Поручень потолка переднего ряда
  14. Облицовка верхней части правой стойки А в сборе
  15. Плафон для чтения в сборе
  16. Верхний кожух внутреннего зеркала заднего вида в сборе
  17. Нижний корпус-крышка внутреннего зеркала заднего вида в сборе
  18. Подушка сиденья второго ряда в сборе
  19. Средняя облицовка правой стойки B в сборе
  20. Облицовка верхней части правой стойки B в сборе.
  21. Задний правый потолочный поручень
  22. Облицовка правого порога в сборе
  23. Шторка багажного отделения в сборе
  24. Экранирующая крышка багажного отделения в сборе.
  25. Кронштейн крышки багажного отделения в сборе
  26. Демонтаж/монтаж узла ящика для инструментов багажника
  27. Облицовочная панель порога задней двери в сборе
  28. Демонтаж/монтаж панели выключателя правой задней боковины и узла
  29. Облицовка верхней части правой стойки D в сборе
  30. Облицовка правой задней боковины в сборе
  31. Облицовка верхней части правой стойки C в сборе
  32. Средняя облицовка левой стойки B в сборе
  33. Облицовка верхней части левой стойки B в сборе.
  34. Задний левый потолочный поручень
  35. Облицовка левого порога в сборе
  36. Облицовка верхней части левой стойки D в сборе.
  37. Облицовка левой задней боковины в сборе
  38. Облицовка верхней части левой стойки C в сборе
  39. Демонтаж/монтаж узла потолка
  40. Верхняя крышка кожуха направляющей сиденья
  41. Верхняя крышка кожуха направляющей сиденья
  42. Верхняя крышка кожуха направляющей сиденья
  43. Верхняя крышка кожуха направляющей сиденья
  44. Сиденье водителя в сборе
  45. Левая нижняя облицовочная панель центральной консоли в сборе

Снятие 10 шагов

  1. Шаг 1

    Отсоедините разъём(1 шт.) гигабитного жгута Ethernet от блока HMI.

  2. Обрежьте разъём жгута проводов гигабитного Ethernet, оберните жгут проводов термоусадочной трубкой.

  3. Шаг 3

    Отсоедините разъём(1 шт.) жгута проводов гигабитного Ethernet и P-BOX.

  4. Обрежьте разъём жгута проводов гигабитного Ethernet, оберните жгут проводов термоусадочной трубкой.

  5. Шаг 5

    Отсоедините разъём(1 шт.) жгута проводов гигабитного Ethernet от жгута проводов кузова.

  6. Отсоедините разъём(1 шт.) гигабитного жгута Ethernet от блока управления FSD.

  7. Обрежьте разъём жгута проводов гигабитного Ethernet, оберните жгут проводов термоусадочной трубкой.

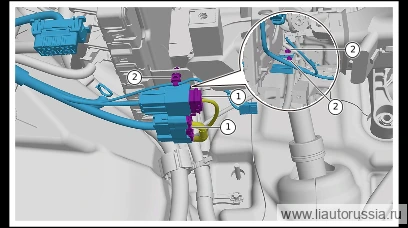

  8. Шаг 8

    Отсоедините разъём (1 шт.) жгута проводов гигабитного Ethernet и жгута проводов радара.

  9. Расстыкуйте фиксатор(1 шт.) жгута проводов гигабитного Ethernet.

  10. Обрежьте разъём жгута проводов гигабитного Ethernet, оберните жгут проводов термоусадочной трубкой.

Установка 10 шагов

  1. Шаг 1

    Подсоедините разъём(1 шт.) жгута проводов гигабитного Ethernet к жгуту проводов радара.

  2. Установите фиксатор(1 шт.) гигабитного жгута Ethernet.

  3. Обмотайте жгут проводов гигабитного Ethernet тканевой изолентой вокруг жгута проводов панели приборов в сборе.

  4. Шаг 4

    Установите разъём (1 шт.) жгута проводов гигабитного Ethernet и жгута проводов кузова.

  5. Установите разъём(1 шт.) жгута проводов гигабитного Ethernet и блока управления FSD.

  6. Обмотайте жгут проводов гигабитного Ethernet тканевой изолентой вокруг жгута проводов панели приборов в сборе.

  7. Шаг 7

    Подсоедините разъём(1 шт.) жгута проводов гигабитного Ethernet к P-BOX.

  8. Обмотайте жгут проводов гигабитного Ethernet тканевой изолентой вокруг жгута проводов панели приборов в сборе.

  9. Шаг 9

    Установите разъём(1 шт.) гигабитного жгута Ethernet на блок HMI.

  10. Обмотайте жгут проводов гигабитного Ethernet тканевой изолентой вокруг жгута проводов панели приборов в сборе.

↑ к списку операций

8 Жгут проводов передней камеры 28

снятие: 4 шагаустановка: 1 шагстр. 1778–1780 оригинала
⚠ Предупреждения
  • Если защитный слой от истирания проводов высоковольтной бортовой электрической системы повреждён, либо сами провода повреждены вследствие внешнего воздействия (например, повреждены животными), необходимо немедленно заменить провода, ремонт не допускается.
  • Если разъём низковольтного жгута проводов или сам жгут проводов повреждён вследствие внешнего воздействия (например, повреждён животными), необходимо немедленно заменить провода, ремонт не допускается.
  • Категорически запрещается ремонтировать экранированные линии и линии с лёгкой пластиковой защитной оболочкой.
Примечания

При демонтаже/монтаже не допускайте повреждения элементов салона.

Жгут проводов передней камеры 28 — расположение
Расположение детали

Подготовительные работы 75

  1. Двери автомобиля книга владельца
  2. Регулировка положения сиденья водителя в сборе
  3. Регулировка положения переднего пассажирского сиденья в сборе
  4. Двери багажника на электроприводе книга владельца
  5. Аккумулятор книга владельца
  6. Бокс для телефона центральной консоли в сборе
  7. Внутренняя антенна BLE
  8. Верхняя крышка кожуха направляющей сиденья
  9. Верхняя крышка кожуха направляющей сиденья
  10. Верхняя крышка кожуха направляющей сиденья
  11. Верхняя крышка кожуха направляющей сиденья
  12. Мягкий подголовник
  13. Сиденье водителя в сборе
  14. Фонарь подсветки ног переднего ряда справа
  15. Левая защитная панель ножного пространства в сборе
  16. Левая нижняя облицовочная панель центральной консоли в сборе
  17. Верхняя крышка кожуха направляющей сиденья
  18. Верхняя крышка кожуха направляющей сиденья
  19. Верхняя крышка кожуха направляющей сиденья
  20. Верхняя крышка кожуха направляющей сиденья
  21. Мягкий подголовник
  22. Компонент сиденья переднего пассажира в сборе: сиденье переднего пассажира в сборе
  23. Фонарь подсветки ног переднего ряда справа
  24. Правая защитная панель в ногах в сборе
  25. Нижняя правая облицовочная панель центральной консоли в сборе
  26. Корпус центральной консоли в сборе
  27. Экран рулевого колеса в сборе
  28. Подушка безопасности водителя
  29. Рулевое колесо в сборе
  30. Левая торцевая крышка панели приборов в сборе
  31. Левая нижняя защитная панель панели приборов в сборе
  32. Верхний кожух рулевой колонки в сборе
  33. Нижний кожух рулевой колонки в сборе
  34. Комбинированный переключатель в сборе
  35. Сервисная крышка дисплея в сборе.
  36. HMI-экран центральной консоли в сборе
  37. Генератор отрицательных ионов
  38. Торцевая крышка панели приборов (правая сторона) в сборе
  39. Крышка HUD в сборе.
  40. Накладка центрального динамика в сборе
  41. Центральный динамик
  42. Центральный высокочастотный динамик
  43. Динамик eCall
  44. Плафон освещения перчаточного ящика
  45. Устройство HUD (проекционный дисплей)
  46. Облицовка верхней части левой стойки A в сборе
  47. Облицовка верхней части правой стойки А в сборе
  48. Корпус панели приборов в сборе
  49. Левый солнцезащитный козырёк
  50. Правый солнцезащитный козырёк
  51. Крепёжный крючок солнцезащитного козырька
  52. Крепёжный крючок солнцезащитного козырька
  53. Плафон для чтения в сборе
  54. Верхний кожух внутреннего зеркала заднего вида в сборе
  55. Нижний корпус-крышка внутреннего зеркала заднего вида в сборе
  56. Средняя облицовка левой стойки B в сборе
  57. Облицовка левого порога в сборе
  58. Рукоятка внутренней рукоятки замка капота
  59. Облицовка нижней части левой стойки A в сборе.
  60. Средняя облицовка правой стойки B в сборе
  61. Облицовка правого порога в сборе
  62. Облицовка нижней части правой стойки A в сборе.
  63. Ковровые покрытия — коврик пола водителя в сборе
  64. Педаль электронного акселератора в сборе
  65. Решётка воздуховода обдува ног второго ряда левая.
  66. Коврик водительского сиденья в сборе
  67. Задняя секция воздуховода обдува ног второго ряда слева
  68. Передний участок.
  69. Коврик переднего пассажирского места в сборе
  70. Решётка воздуховода обдува ног второго ряда правая.
  71. Коврик пола переднего пассажирского места в сборе
  72. Задняя секция
  73. Передняя секция воздуховода обдува ног второго ряда справа
  74. Переходной воздуховод трёхзонного климат-контроля
  75. Жгут проводов панели приборов в сборе

Снятие 4 шага

  1. Шаг 1

    Обрежьте 28-контактный разъём жгута проводов передней камеры.

  2. Оберните жгут проводов камеры переднего вида 28 термоусадочной трубкой.

  3. Шаг 3

    Обрежьте 28-контактный разъём жгута проводов передней камеры.

  4. Оберните жгут проводов камеры переднего вида 28 термоусадочной трубкой.

Установка 1 шаг

  1. Шаг 1

    Проложите жгут проводов камеры переднего вида 28 по трассе жгута проводов центральной консоли, снаружи обмотайте тканевой изолентой, объединив жгут проводов камеры переднего вида 28 с жгутом проводов центральной консоли.

↑ к списку операций

9 Жгут проводов камеры переднего вида 120

снятие: 4 шагаустановка: 4 шагастр. 1781–1783 оригинала
Примечания

При демонтаже/монтаже не допускайте повреждения элементов салона.

Жгут проводов камеры переднего вида 120 — расположение
Расположение детали

Подготовительные работы 45

  1. Двери автомобиля книга владельца
  2. Регулировка положения сиденья водителя в сборе
  3. Регулировка положения переднего пассажирского сиденья в сборе
  4. Двери багажника на электроприводе книга владельца
  5. Складывание и поднятие спинки сиденья второго ряда
  6. Крышка багажника в сборе
  7. Аккумулятор книга владельца
  8. Левый солнцезащитный козырёк
  9. Крепёжный крючок солнцезащитного козырька
  10. Облицовка верхней части левой стойки A в сборе
  11. Правый солнцезащитный козырёк
  12. Крепёжный крючок солнцезащитного козырька
  13. Поручень потолка переднего ряда
  14. Облицовка верхней части правой стойки А в сборе
  15. Плафон для чтения в сборе
  16. Верхний кожух внутреннего зеркала заднего вида в сборе
  17. Нижний корпус-крышка внутреннего зеркала заднего вида в сборе
  18. Подушка сиденья второго ряда в сборе
  19. Средняя облицовка правой стойки B в сборе
  20. Облицовка верхней части правой стойки B в сборе.
  21. Задний правый потолочный поручень
  22. Облицовка правого порога в сборе
  23. Шторка багажного отделения в сборе
  24. Экранирующая крышка багажного отделения в сборе.
  25. Кронштейн крышки багажного отделения в сборе
  26. Демонтаж/монтаж узла ящика для инструментов багажника
  27. Облицовочная панель порога задней двери в сборе
  28. Демонтаж/монтаж панели выключателя правой задней боковины и узла
  29. Облицовка верхней части правой стойки D в сборе
  30. Облицовка правой задней боковины в сборе
  31. Облицовка верхней части правой стойки C в сборе
  32. Средняя облицовка левой стойки B в сборе
  33. Облицовка верхней части левой стойки B в сборе.
  34. Задний левый потолочный поручень
  35. Облицовка левого порога в сборе
  36. Облицовка верхней части левой стойки D в сборе.
  37. Облицовка левой задней боковины в сборе
  38. Облицовка верхней части левой стойки C в сборе
  39. Демонтаж/монтаж узла потолка
  40. Верхняя крышка кожуха направляющей сиденья
  41. Верхняя крышка кожуха направляющей сиденья
  42. Верхняя крышка кожуха направляющей сиденья
  43. Верхняя крышка кожуха направляющей сиденья
  44. Сиденье водителя в сборе
  45. Левая нижняя облицовочная панель центральной консоли в сборе

Снятие 4 шага

  1. Шаг 1

    Отсоедините разъём(1 шт.) жгута проводов передней камеры 120 от блока управления FSD.

  2. Обрежьте 120-контактный разъём жгута проводов передней камеры, оберните жгут термоусадочной трубкой.

  3. Шаг 3

    Отсоедините разъём (1 шт.) жгута проводов камеры переднего вида 120 и камеры переднего вида.

  4. Обрежьте 120-контактный разъём жгута проводов передней камеры, оберните жгут термоусадочной трубкой.

Установка 4 шага

  1. Шаг 1

    Установите разъём(1 шт.) жгута проводов камеры переднего вида 120 и камеры переднего вида.

  2. С помощью тканевой ленты примотайте жгут проводов камеры переднего вида 120 к жгуту проводов панели приборов в сборе.

  3. Шаг 3

    Подсоедините разъём(1 шт.) жгута проводов передней камеры 120 к блоку управления FSD.

  4. С помощью тканевой ленты примотайте жгут проводов камеры переднего вида 120 к жгуту проводов панели приборов в сборе.

↑ к списку операций

10 Жгут проводов панели приборов в сборе

снятие: 37 шаговустановка: 37 шагов5 моментов затяжкистр. 1784–1792 оригинала
⚠ Предупреждения
  • Если защитный слой от истирания проводов высоковольтной бортовой электрической системы повреждён, либо сами провода повреждены вследствие внешнего воздействия (например, повреждены животными), необходимо немедленно заменить провода, ремонт не допускается.
  • Если разъём низковольтного жгута проводов или сам жгут проводов повреждён вследствие внешнего воздействия (например, повреждён животными), необходимо немедленно заменить провода, ремонт не допускается.
  • Категорически запрещается ремонтировать экранированные линии и линии с лёгкой пластиковой защитной оболочкой.
Примечания

При демонтаже/монтаже не допускайте повреждения элементов салона.

Жгут проводов панели приборов в сборе — расположение
Расположение детали

Подготовительные работы 74

  1. Двери автомобиля книга владельца
  2. Регулировка положения сиденья водителя в сборе
  3. Регулировка положения переднего пассажирского сиденья в сборе
  4. Двери багажника на электроприводе книга владельца
  5. Аккумулятор книга владельца
  6. Бокс для телефона центральной консоли в сборе
  7. Внутренняя антенна BLE
  8. Верхняя крышка кожуха направляющей сиденья
  9. Верхняя крышка кожуха направляющей сиденья
  10. Верхняя крышка кожуха направляющей сиденья
  11. Верхняя крышка кожуха направляющей сиденья
  12. Мягкий подголовник
  13. Сиденье водителя в сборе
  14. Фонарь подсветки ног переднего ряда справа
  15. Левая защитная панель ножного пространства в сборе
  16. Левая нижняя облицовочная панель центральной консоли в сборе
  17. Верхняя крышка кожуха направляющей сиденья
  18. Верхняя крышка кожуха направляющей сиденья
  19. Верхняя крышка кожуха направляющей сиденья
  20. Верхняя крышка кожуха направляющей сиденья
  21. Мягкий подголовник
  22. Компонент сиденья переднего пассажира в сборе: сиденье переднего пассажира в сборе
  23. Фонарь подсветки ног переднего ряда справа
  24. Правая защитная панель в ногах в сборе
  25. Нижняя правая облицовочная панель центральной консоли в сборе
  26. Корпус центральной консоли в сборе
  27. Экран рулевого колеса в сборе
  28. Подушка безопасности водителя
  29. Рулевое колесо в сборе
  30. Левая торцевая крышка панели приборов в сборе
  31. Левая нижняя защитная панель панели приборов в сборе
  32. Верхний кожух рулевой колонки в сборе
  33. Нижний кожух рулевой колонки в сборе
  34. Комбинированный переключатель в сборе
  35. Сервисная крышка дисплея в сборе.
  36. HMI-экран центральной консоли в сборе
  37. Генератор отрицательных ионов
  38. Торцевая крышка панели приборов (правая сторона) в сборе
  39. Крышка HUD в сборе.
  40. Накладка центрального динамика в сборе
  41. Центральный динамик
  42. Центральный высокочастотный динамик
  43. Динамик eCall
  44. Плафон освещения перчаточного ящика
  45. Устройство HUD (проекционный дисплей)
  46. Облицовка верхней части левой стойки A в сборе
  47. Облицовка верхней части правой стойки А в сборе
  48. Корпус панели приборов в сборе
  49. Левый солнцезащитный козырёк
  50. Правый солнцезащитный козырёк
  51. Крепёжный крючок солнцезащитного козырька
  52. Крепёжный крючок солнцезащитного козырька
  53. Плафон для чтения в сборе
  54. Верхний кожух внутреннего зеркала заднего вида в сборе
  55. Нижний корпус-крышка внутреннего зеркала заднего вида в сборе
  56. Средняя облицовка левой стойки B в сборе
  57. Облицовка левого порога в сборе
  58. Рукоятка внутренней рукоятки замка капота
  59. Облицовка нижней части левой стойки A в сборе.
  60. Средняя облицовка правой стойки B в сборе
  61. Облицовка правого порога в сборе
  62. Облицовка нижней части правой стойки A в сборе.
  63. Ковровые покрытия — коврик пола водителя в сборе
  64. Педаль электронного акселератора в сборе
  65. Решётка воздуховода обдува ног второго ряда левая.
  66. Коврик водительского сиденья в сборе
  67. Задняя секция воздуховода обдува ног второго ряда слева
  68. Передний участок.
  69. Коврик переднего пассажирского места в сборе
  70. Решётка воздуховода обдува ног второго ряда правая.
  71. Коврик пола переднего пассажирского места в сборе
  72. Задняя секция
  73. Передняя секция воздуховода обдува ног второго ряда справа
  74. Переходной воздуховод трёхзонного климат-контроля

Снятие 37 шагов

  1. Шаг 1

    Отсоедините разъём жгута проводов панели приборов в сборе (1 шт.).

  2. Выверните болт заземления(1 шт.) жгута проводов панели приборов в сборе.

    🔧 головка 10 мм
  3. Отсоедините фиксирующую защёлку (4 шт.) жгута проводов панели приборов в сборе.

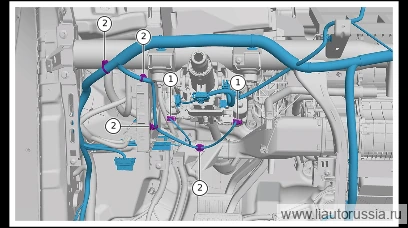

  4. Шаг 4

    Отсоедините разъём жгута проводов панели приборов в сборе (2 шт.).

  5. Отсоедините фиксирующую защёлку (4 шт.) жгута проводов панели приборов в сборе.

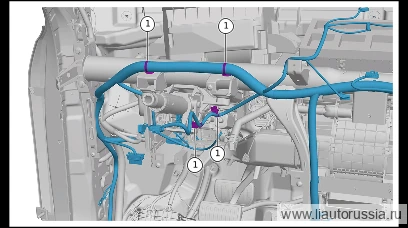

  6. Шаг 6

    Отсоедините фиксирующую защёлку (4 шт.) жгута проводов панели приборов в сборе.

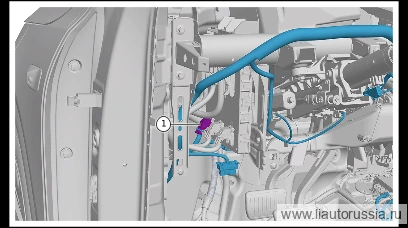

  7. Шаг 7

    Отсоедините разъём (1 шт.) жгута проводов панели приборов в сборе и жгута проводов переднего блока управления кузовом.

  8. Шаг 8

    Отсоедините разъём(2 шт.) жгута проводов панели приборов в сборе и жгута проводов моторного отсека.

  9. Отсоедините фиксирующую защёлку (3 шт.) жгута проводов панели приборов в сборе.

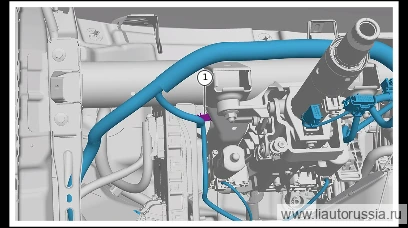

  10. Шаг 10

    Отсоедините фиксирующую защёлку (1 шт.) жгута проводов панели приборов в сборе.

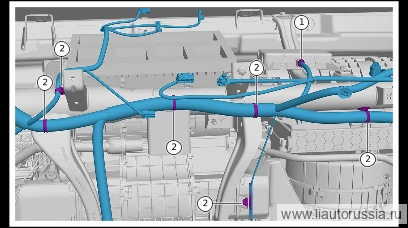

  11. Шаг 11

    Отсоедините разъём(1 шт.) жгута проводов панели приборов в сборе от антенны 5G.

  12. Отсоедините фиксирующую защёлку (6 шт.) жгута проводов панели приборов в сборе.

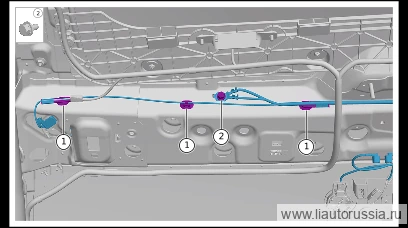

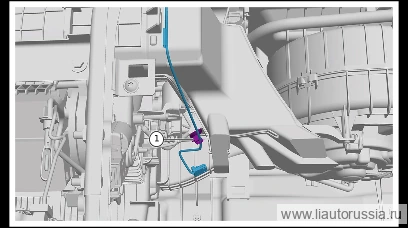

  13. Шаг 13

    Отсоедините фиксирующую защёлку (1 шт.) жгута проводов панели приборов в сборе.

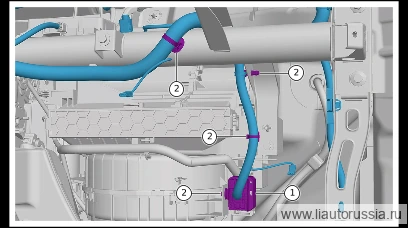

  14. Шаг 14

    Отсоедините разъём(1 шт.) жгута проводов панели приборов в сборе от жгута проводов переднего блока HVAC в сборе.

  15. Отсоедините фиксирующую защёлку (4 шт.) жгута проводов приборной панели в сборе.

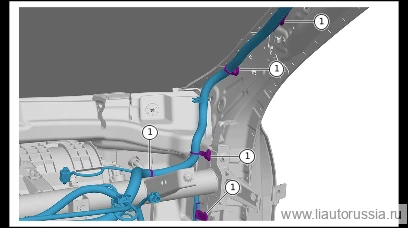

  16. Шаг 16

    Отсоедините фиксирующую защёлку (5 шт.) жгута проводов панели приборов в сборе.

  17. Шаг 17

    Выверните болт заземления(1 шт.) жгута проводов панели приборов в сборе.

    🔧 головка 10 мм
  18. Шаг 18

    Выверните крепёжный болт(2 шт.) облицовки потолка в сборе, отогните переднюю часть облицовки потолка в сборе.

    🔧 Торцевая головка 10 мм

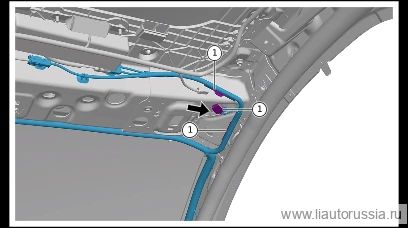

  19. Шаг 19

    Расстыкуйте фиксатор(3 шт.) жгута проводов панели приборов в сборе, в месте, указанном стрелкой, вытяните часть жгута проводов панели приборов.

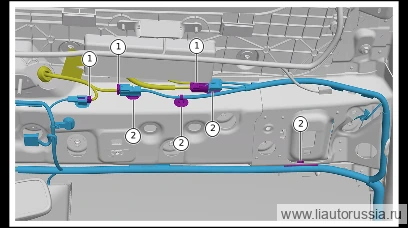

  20. Шаг 20

    Отсоедините разъём жгута проводов панели приборов в сборе (3 шт.).

  21. Отсоедините фиксирующую защёлку (4 шт.) жгута проводов панели приборов в сборе.

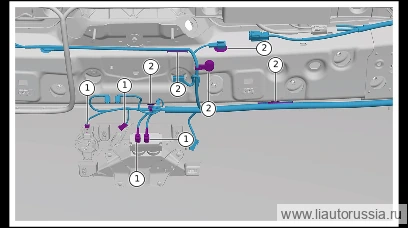

  22. Шаг 22

    Отсоедините разъём жгута проводов панели приборов в сборе (4 шт.).

  23. Отсоедините фиксирующую клипсу(5 шт.) жгута проводов панели приборов в сборе.

  24. Шаг 24

    Выверните болт заземления(1 шт.) жгута проводов панели приборов в сборе.

    🔧 головка 10 мм
  25. Отсоедините фиксирующую защёлку (3 шт.) жгута проводов панели приборов в сборе.

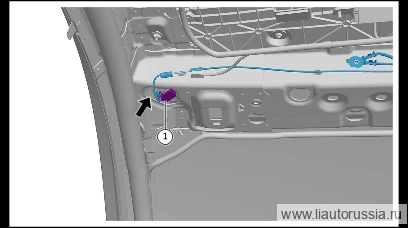

  26. Шаг 26

    Расстыкуйте фиксатор(1 шт.) жгута проводов панели приборов в сборе, в месте, указанном стрелкой, вытяните часть жгута проводов панели приборов.

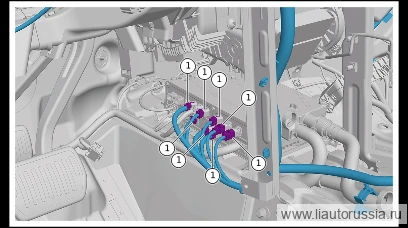

  27. Шаг 27

    Отсоедините разъём (8 шт.) жгута проводов панели приборов в сборе и жгута проводов HMI-медиасистемы.

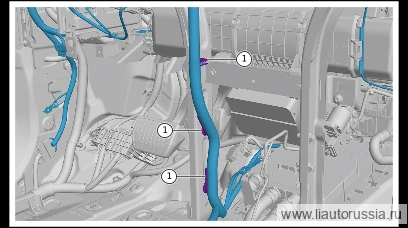

  28. Шаг 28

    Отсоедините фиксирующую защёлку (3 шт.) жгута проводов панели приборов в сборе.

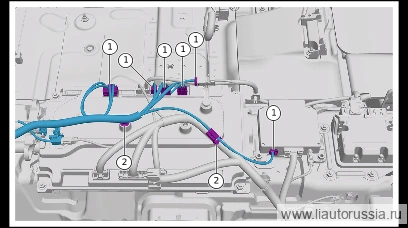

  29. Шаг 29

    Отсоедините разъём жгута проводов панели приборов в сборе (6 шт.).

  30. Отсоедините фиксирующую защёлку (2 шт.) жгута проводов панели приборов в сборе.

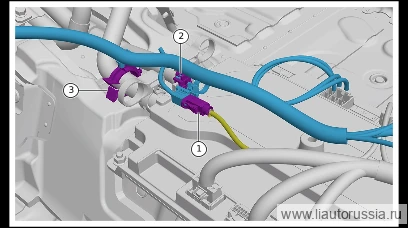

  31. Шаг 31

    Отсоедините разъём(1 шт.) жгута проводов камер переднего и заднего вида (участок блока управления) и жгута проводов панели приборов в сборе.

  32. Шаг 32

    Отсоедините фиксирующую защёлку (1 шт.) жгута проводов панели приборов в сборе.

  33. Ослабьте фиксирующий зажим(1 шт.) жгута проводов панели приборов в сборе.

  34. Шаг 34

    Отогните часть облицовки теплоизоляционного мата передней перегородки.

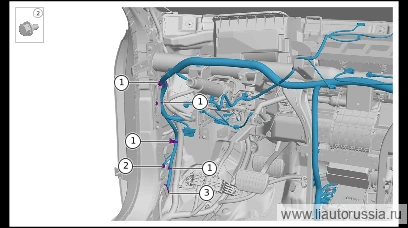

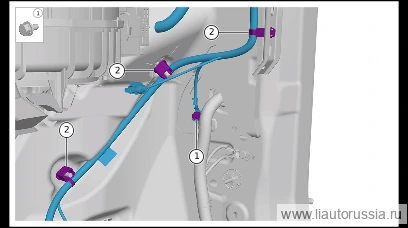

  35. Шаг 35

    Выверните болт заземления(1 шт.) жгута проводов панели приборов в сборе.

    🔧 головка 10 мм
  36. Отсоедините фиксатор (3 шт.) жгута проводов панели приборов в сборе.

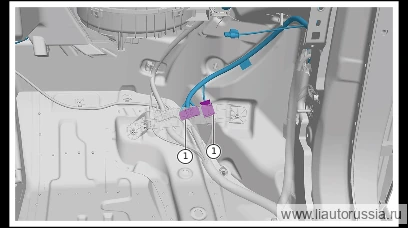

  37. Шаг 37

    Отсоедините разъём(2 шт.) жгута проводов панели приборов в сборе, извлеките жгут проводов панели приборов в сборе.

Установка 37 шагов

  1. Шаг 1

    Установите жгут проводов панели приборов в сборе на место, подсоедините разъём(2 шт.) жгута проводов панели приборов.

  2. Шаг 2

    Установите фиксатор(3 шт.) жгута проводов панели приборов в сборе.

  3. Установите болт массы (1 шт.) жгута проводов панели приборов в сборе. M01-89146616 комплект болта с шестигранной головкой, пружинной шайбой и плоской шайбой Момент затяжки: 9±1 Н·м

    ⚙︎ 9±1 Н·м🔧 головка 10 ммM01-89146616
  4. Шаг 4

    Установите на место облицовку теплоизоляционного мата передней перегородки.

  5. Шаг 5

    Установите фиксирующий зажим(1 шт.) жгута проводов панели приборов в сборе.

  6. Установите фиксирующую защёлку жгута проводов панели приборов в сборе (1 шт.).

  7. Подсоедините разъём(1 шт.) жгута проводов передней и задней камер (участок блока управления) к жгуту проводов панели приборов в сборе.

  8. Шаг 8

    Установите фиксирующую защёлку жгута проводов панели приборов в сборе (2 шт.).

  9. Подсоедините разъём (6 шт.) жгута проводов панели приборов в сборе.

  10. Шаг 10

    Установите фиксирующую защёлку жгута проводов панели приборов в сборе (3 шт.).

  11. Шаг 11

    Подсоедините разъём (8 шт.) жгута проводов панели приборов в сборе и жгута проводов HMI-медиасистемы.

  12. Шаг 12

    Установите фиксатор(1 шт.) жгута проводов панели приборов в сборе, в месте, указанном стрелкой, протяните часть жгута проводов панели приборов.

  13. Шаг 13

    Установите фиксирующую защёлку жгута проводов панели приборов в сборе (3 шт.).

  14. Установите болт массы (1 шт.) жгута проводов панели приборов в сборе. M01-89146616 комплект болта с шестигранной головкой, пружинной шайбой и плоской шайбой Момент затяжки: 9±1 Н·м

    ⚙︎ 9±1 Н·м🔧 головка 10 ммM01-89146616

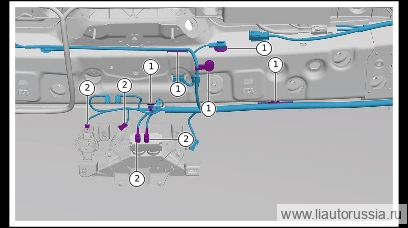

  15. Шаг 15

    Установите фиксирующую клипсу(5 шт.) жгута проводов панели приборов в сборе.

  16. Подсоедините разъём (4 шт.) жгута проводов панели приборов в сборе.

  17. Шаг 17

    Установите фиксирующую защёлку жгута проводов панели приборов в сборе (4 шт.).

  18. Подсоедините разъём (3 шт.) жгута проводов панели приборов в сборе.

  19. Шаг 19

    Установите фиксатор(3 шт.) жгута проводов панели приборов в сборе, в месте, указанном стрелкой, проденьте часть жгута проводов панели приборов.

  20. Шаг 20

    Верните обшивку потолка в сборе в исходное положение, установите фиксирующие болты (2 шт.) обшивки потолка в сборе. Q146B0622F62L комплект: болт с шестигранной головкой, пружинная шайба и плоская шайба Момент затяжки: 6±1 Н·м

    ⚙︎ 6±1 Н·м🔧 Торцевая головка 10 мм
  21. Шаг 21

    Установите болт массы (1 шт.) жгута проводов панели приборов в сборе. M01-89146616 комплект болта с шестигранной головкой, пружинной шайбой и плоской шайбой Момент затяжки: 9±1 Н·м

    ⚙︎ 9±1 Н·м🔧 головка 10 ммM01-89146616
  22. Шаг 22

    Установите фиксирующую защёлку жгута проводов панели приборов в сборе (5 шт.).

  23. Шаг 23

    Установите фиксирующие защёлки жгута проводов приборной панели в сборе (4 шт.).

  24. Подсоедините жгут проводов панели приборов в сборе к разъёму жгута проводов переднего блока HVAC в сборе (1 шт.).

  25. Шаг 25

    Установите фиксирующую защёлку жгута проводов панели приборов в сборе (1 шт.).

  26. Шаг 26

    Установите фиксирующую защёлку жгута проводов панели приборов в сборе (6 шт.).

  27. Подсоедините разъём(1 шт.) жгута проводов панели приборов в сборе и антенны 5G.

  28. Шаг 28

    Установите фиксирующую защёлку жгута проводов панели приборов в сборе (1 шт.).

  29. Шаг 29

    Установите фиксирующую защёлку жгута проводов панели приборов в сборе (3 шт.).

  30. Подсоедините разъём(2 шт.) жгута проводов панели приборов в сборе к жгуту проводов моторного отсека.

  31. Шаг 31

    Подсоедините разъём(1 шт.) жгута проводов панели приборов в сборе к жгуту проводов блока управления передней части кузова.

  32. Шаг 32

    Установите фиксирующую защёлку жгута проводов панели приборов в сборе (4 шт.).

  33. Шаг 33

    Установите фиксирующую защёлку жгута проводов панели приборов в сборе (4 шт.).

  34. Подсоедините разъём (2 шт.) жгута проводов панели приборов в сборе.

  35. Шаг 35

    Установите фиксирующую защёлку жгута проводов панели приборов в сборе (4 шт.).

  36. Установите болт массы (1 шт.) жгута проводов панели приборов в сборе. M01-89146616 комплект болта с шестигранной головкой, пружинной шайбой и плоской шайбой Момент затяжки: 9±1 Н·м

    ⚙︎ 9±1 Н·м🔧 головка 10 ммM01-89146616
  37. Подсоедините разъём (1 шт.) жгута проводов панели приборов в сборе.

Моменты затяжки

ОперацияМомент
Установите болт массы (1 шт.) жгута проводов панели приборов в сборе.…9±1 Н·м
Установите болт массы (1 шт.) жгута проводов панели приборов в сборе.…9±1 Н·м
Верните обшивку потолка в сборе в исходное положение, установите фикси…6±1 Н·м
Установите болт массы (1 шт.) жгута проводов панели приборов в сборе.…9±1 Н·м
Установите болт массы (1 шт.) жгута проводов панели приборов в сборе.…9±1 Н·м

↑ к списку операций

Та же подгруппа у других моделей

Li L7Li L8Li L9

Соседние узлы системы «Электропитание и распределение сигналов»

Жгут заземления DC-DCЖгут проводов боковых дверейЖгуты проводов кузоваЖгут датчиков скорости колёсЖгут проводов моторного отсекаЖгут проводов АКБЖгут проводов топливного бакаПрочее — низковольтная проводка

Все разделы системы →

Инструкция была полезна?
Спасибо за отзыв!
Разделы ремонта
