Корпус панели приборов — Li L6

Интерьер · Панель приборов · Li L6 2024
18 операций86 шагов7 моментов затяжки

⚠ Важно

Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.

Параметры узла — сводка

Крепёж и артикулы: Q2734216F38, X01-89274012, X01-89215715

1 Воздуховод обдува лица в сборе.

снятие: 1 шагустановка: 1 шаг1 момент затяжкистр. 2800–2801 оригинала
Примечания

При демонтаже/монтаже не допускайте повреждения элементов салона.

Воздуховод обдува лица в сборе. — расположение
Расположение детали

Подготовительные работы 47

  1. Двери автомобиля книга владельца
  2. Регулировка положения сиденья водителя в сборе
  3. Регулировка положения переднего пассажирского сиденья в сборе
  4. Двери багажника на электроприводе книга владельца
  5. Аккумулятор книга владельца
  6. Бокс для телефона центральной консоли в сборе
  7. Внутренняя антенна BLE
  8. Верхняя крышка кожуха направляющей сиденья
  9. Верхняя крышка кожуха направляющей сиденья
  10. Верхняя крышка кожуха направляющей сиденья
  11. Верхняя крышка кожуха направляющей сиденья
  12. Мягкий подголовник
  13. Сиденье водителя в сборе
  14. Фонарь подсветки ног переднего ряда справа
  15. Левая защитная панель ножного пространства в сборе
  16. Левая нижняя облицовочная панель центральной консоли в сборе
  17. Верхняя крышка кожуха направляющей сиденья
  18. Верхняя крышка кожуха направляющей сиденья
  19. Верхняя крышка кожуха направляющей сиденья
  20. Верхняя крышка кожуха направляющей сиденья
  21. Мягкий подголовник
  22. Компонент сиденья переднего пассажира в сборе: сиденье переднего пассажира в сборе
  23. Фонарь подсветки ног переднего ряда справа
  24. Правая защитная панель в ногах в сборе
  25. Нижняя правая облицовочная панель центральной консоли в сборе
  26. Корпус центральной консоли в сборе
  27. Экран рулевого колеса в сборе
  28. Подушка безопасности водителя
  29. Рулевое колесо в сборе
  30. Левая торцевая крышка панели приборов в сборе
  31. Левая нижняя защитная панель панели приборов в сборе
  32. Верхний кожух рулевой колонки в сборе
  33. Нижний кожух рулевой колонки в сборе
  34. Комбинированный переключатель в сборе
  35. Сервисная крышка дисплея в сборе.
  36. HMI-экран центральной консоли в сборе
  37. Генератор отрицательных ионов
  38. Торцевая крышка панели приборов (правая сторона) в сборе
  39. Крышка HUD в сборе.
  40. Накладка центрального динамика в сборе
  41. Центральный динамик
  42. Центральный высокочастотный динамик
  43. Динамик eCall
  44. Плафон освещения перчаточного ящика
  45. Облицовка верхней части левой стойки A в сборе
  46. Облицовка верхней части правой стойки А в сборе
  47. Корпус панели приборов в сборе

Снятие 1 шаг

  1. Шаг 1

    Выверните крепёжный винт (8 шт.) воздуховода обдува лица в сборе, снимите воздуховод обдува лица в сборе.

    🔧 крестовая отвёртка

Установка 1 шаг

  1. Шаг 1

    Установите воздуховод обдува лица в сборе, заверните крепёжный винт воздуховода обдува лица в сборе (8 шт.). Q2734216F38 Саморез с крестообразным шлицем и цилиндрической головкой Момент: 1.5±0.5 Н·м

    ⚙︎ 1.5±0.5 Н·м🔧 крестовая отвёрткаQ2734216F38

Моменты затяжки

ОперацияМомент
Установите воздуховод обдува лица в сборе, заверните крепёжный винт во…1.5±0.5 Н·м

↑ к списку операций

2 Воздуховод переднего дефростера в сборе

снятие: 1 шагустановка: 1 шаг1 момент затяжкистр. 2802–2804 оригинала
Примечания

При демонтаже/монтаже не допускайте повреждения элементов салона.

Воздуховод переднего дефростера в сборе — расположение
Расположение детали

Подготовительные работы 50

  1. Двери автомобиля книга владельца
  2. Регулировка положения сиденья водителя в сборе
  3. Регулировка положения переднего пассажирского сиденья в сборе
  4. Двери багажника на электроприводе книга владельца
  5. Аккумулятор книга владельца
  6. Бокс для телефона центральной консоли в сборе
  7. Внутренняя антенна BLE
  8. Верхняя крышка кожуха направляющей сиденья
  9. Верхняя крышка кожуха направляющей сиденья
  10. Верхняя крышка кожуха направляющей сиденья
  11. Верхняя крышка кожуха направляющей сиденья
  12. Мягкий подголовник
  13. Сиденье водителя в сборе
  14. Фонарь подсветки ног переднего ряда справа
  15. Левая защитная панель ножного пространства в сборе
  16. Левая нижняя облицовочная панель центральной консоли в сборе
  17. Верхняя крышка кожуха направляющей сиденья
  18. Верхняя крышка кожуха направляющей сиденья
  19. Верхняя крышка кожуха направляющей сиденья
  20. Верхняя крышка кожуха направляющей сиденья
  21. Мягкий подголовник
  22. Компонент сиденья переднего пассажира в сборе: сиденье переднего пассажира в сборе
  23. Фонарь подсветки ног переднего ряда справа
  24. Правая защитная панель в ногах в сборе
  25. Нижняя правая облицовочная панель центральной консоли в сборе
  26. Корпус центральной консоли в сборе
  27. Экран рулевого колеса в сборе
  28. Подушка безопасности водителя
  29. Рулевое колесо в сборе
  30. Левая торцевая крышка панели приборов в сборе
  31. Левая нижняя защитная панель панели приборов в сборе
  32. Верхний кожух рулевой колонки в сборе
  33. Нижний кожух рулевой колонки в сборе
  34. Комбинированный переключатель в сборе
  35. Сервисная крышка дисплея в сборе.
  36. HMI-экран центральной консоли в сборе
  37. Генератор отрицательных ионов
  38. Торцевая крышка панели приборов (правая сторона) в сборе
  39. Крышка HUD в сборе.
  40. Накладка центрального динамика в сборе
  41. Центральный динамик
  42. Центральный высокочастотный динамик
  43. Динамик eCall
  44. Плафон освещения перчаточного ящика
  45. Облицовка верхней части левой стойки A в сборе
  46. Облицовка верхней части правой стойки А в сборе
  47. Корпус панели приборов в сборе
  48. Воздуховод обдува лица в сборе.
  49. Левый дефростерный воздуховод в сборе.
  50. Воздуховод обдува лобового стекла (правая сторона) в сборе

Снятие 1 шаг

  1. Шаг 1

    Выверните крепёжный винт (6 шт.) воздуховода переднего дефростера в сборе, снимите воздуховод переднего дефростера в сборе.

    🔧 Отвёрточная головка T20

Установка 1 шаг

  1. Шаг 1

    Установите воздуховод обдува лобового стекла в сборе, установите крепёжный винт (6 шт.) воздуховода обдува лобового стекла в сборе. X01-89274012 Самонарезающий винт с фланцевой головкой и внутренним звездообразным (Torx) шлицем Момент затяжки: 1.5±0.5 Н·м

    ⚙︎ 1.5±0.5 Н·м🔧 битовая головка T20X01-89274012

Моменты затяжки

ОперацияМомент
Установите воздуховод обдува лобового стекла в сборе, установите крепё…1.5±0.5 Н·м

↑ к списку операций

3 Крышка передней решётки обдува лобового стекла в сборе

снятие: 1 шагустановка: 1 шагстр. 2805–2806 оригинала
Примечания

При демонтаже/монтаже не допускайте повреждения элементов салона.

Крышка передней решётки обдува лобового стекла в сборе — расположение
Расположение детали

Подготовительные работы 6

  1. Двери автомобиля книга владельца
  2. Регулировка положения сиденья водителя в сборе
  3. Регулировка положения переднего пассажирского сиденья в сборе
  4. Крышка HUD в сборе.
  5. Облицовка верхней части левой стойки A в сборе
  6. Облицовка верхней части правой стойки А в сборе

Снятие 1 шаг

  1. Шаг 1

    Отсоедините фиксатор крышки решётки дефростера в сборе (23 шт.), снимите крышку решётки дефростера в сборе.

Установка 1 шаг

  1. Установите крышку решётки размораживания лобового стекла в сборе, установите фиксирующие защёлки крышки решётки размораживания лобового стекла в сборе (23 шт.), при установке убедитесь, что защёлки установлены до упора.

↑ к списку операций

4 Бардачок в сборе

снятие: 4 шагаустановка: 4 шагастр. 2807–2808 оригинала
Примечания

При демонтаже/монтаже не допускайте повреждения элементов салона.

Бардачок в сборе — расположение
Расположение детали

Подготовительные работы 1

  1. Двери автомобиля книга владельца

Снятие 4 шага

  1. Шаг 1

    Откройте перчаточный ящик в сборе.

  2. Шаг 2

    Поверните левый ограничитель перчаточного ящика, снимите левый ограничитель перчаточного ящика.

  3. Поверните правый ограничитель бардачка, снимите правый ограничитель бардачка.

  4. Шаг 4

    По направлению стрелки сдвиньте демпфер перчаточного ящика до крайнего положения, отсоедините демпфер перчаточного ящика от перчаточного ящика в сборе, снимите перчаточный ящик в сборе.

Установка 4 шага

  1. Шаг 1

    Установите перчаточный ящик в сборе, подсоедините демпфер перчаточного ящика к перчаточному ящику в сборе, сдвиньте демпфер перчаточного ящика в направлении, указанном стрелкой, до упора.

  2. Шаг 2

    Поверните левый ограничитель перчаточного ящика, установите левый ограничитель перчаточного ящика.

  3. Поверните правый ограничитель бардачка, установите правый ограничитель бардачка.

  4. Шаг 4

    Закройте перчаточный ящик в сборе.

↑ к списку операций

5 Демпфер перчаточного ящика

снятие: 1 шагустановка: 1 шагстр. 2809–2810 оригинала
Демпфер перчаточного ящика — расположение
Расположение детали

Подготовительные работы 4

  1. Двери автомобиля книга владельца
  2. Двери багажника на электроприводе книга владельца
  3. Аккумулятор книга владельца
  4. Бардачок в сборе

Снятие 1 шаг

  1. Шаг 1

    Отсоедините разъём жгута проводов (1 шт.) демпфера бардачка, по направлению стрелки поверните демпфер бардачка и снимите его.

Установка 1 шаг

  1. Шаг 1

    Подсоедините разъём (1 шт.) жгута проводов демпфера перчаточного ящика, поверните демпфер перчаточного ящика по направлению стрелки и установите.

↑ к списку операций

6 Левый ограничитель перчаточного ящика

снятие: 2 шагаустановка: 2 шагастр. 2811–2812 оригинала
Примечания

При демонтаже/монтаже не допускайте повреждения элементов салона.

Левый ограничитель перчаточного ящика — расположение
Расположение детали

Подготовительные работы 1

  1. Двери автомобиля книга владельца

Снятие 2 шага

  1. Шаг 1

    Откройте перчаточный ящик в сборе.

  2. Шаг 2

    Поверните левый ограничитель перчаточного ящика, снимите левый ограничитель перчаточного ящика.

Установка 2 шага

  1. Поверните левый ограничитель перчаточного ящика, установите левый ограничитель перчаточного ящика.

  2. Шаг 2

    Закройте перчаточный ящик в сборе.

↑ к списку операций

7 Резиновое кольцо

снятие: 1 шагустановка: 1 шагстр. 2813–2814 оригинала
Примечания

При демонтаже/монтаже не допускайте повреждения элементов салона.

Подготовительные работы 2

  1. Двери автомобиля книга владельца
  2. Левый ограничитель перчаточного ящика

Снятие 1 шаг

  1. Шаг 1

    Снимите резиновое кольцо.

Установка 1 шаг

  1. Шаг 1

    Установите резиновое кольцо.

↑ к списку операций

8 Корпус панели приборов в сборе

снятие: 18 шаговустановка: 18 шагов12 моментов затяжкистр. 2815–2819 оригинала
Примечания

При демонтаже/монтаже не допускайте повреждения элементов салона.

Корпус панели приборов в сборе — расположение
Расположение детали

Подготовительные работы 46

  1. Двери автомобиля книга владельца
  2. Регулировка положения сиденья водителя в сборе
  3. Регулировка положения переднего пассажирского сиденья в сборе
  4. Двери багажника на электроприводе книга владельца
  5. Аккумулятор книга владельца
  6. Бокс для телефона центральной консоли в сборе
  7. Внутренняя антенна BLE
  8. Верхняя крышка кожуха направляющей сиденья
  9. Верхняя крышка кожуха направляющей сиденья
  10. Верхняя крышка кожуха направляющей сиденья
  11. Верхняя крышка кожуха направляющей сиденья
  12. Мягкий подголовник
  13. Сиденье водителя в сборе
  14. Фонарь подсветки ног переднего ряда справа
  15. Левая защитная панель ножного пространства в сборе
  16. Левая нижняя облицовочная панель центральной консоли в сборе
  17. Верхняя крышка кожуха направляющей сиденья
  18. Верхняя крышка кожуха направляющей сиденья
  19. Верхняя крышка кожуха направляющей сиденья
  20. Верхняя крышка кожуха направляющей сиденья
  21. Мягкий подголовник
  22. Компонент сиденья переднего пассажира в сборе: сиденье переднего пассажира в сборе
  23. Фонарь подсветки ног переднего ряда справа
  24. Правая защитная панель в ногах в сборе
  25. Нижняя правая облицовочная панель центральной консоли в сборе
  26. Корпус центральной консоли в сборе
  27. Подушка безопасности водителя
  28. Экран рулевого колеса в сборе
  29. Рулевое колесо в сборе
  30. Левая торцевая крышка панели приборов в сборе
  31. Левая нижняя защитная панель панели приборов в сборе
  32. Верхний кожух рулевой колонки в сборе
  33. Нижний кожух рулевой колонки в сборе
  34. Комбинированный переключатель в сборе
  35. Сервисная крышка дисплея в сборе.
  36. HMI-экран центральной консоли в сборе
  37. Генератор отрицательных ионов
  38. Торцевая крышка панели приборов (правая сторона) в сборе
  39. Крышка HUD в сборе.
  40. Накладка центрального динамика в сборе
  41. Центральный динамик
  42. Центральный высокочастотный динамик
  43. Динамик eCall
  44. Плафон освещения перчаточного ящика
  45. Облицовка верхней части левой стойки A в сборе
  46. Облицовка верхней части правой стойки А в сборе

Снятие 18 шагов

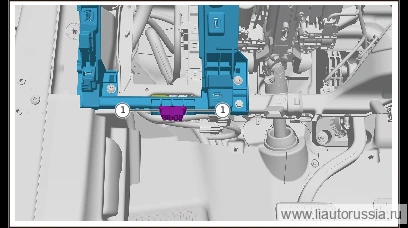

  1. Шаг 1

    Нажмите на фиксирующий зажим (2 шт.) диагностического разъёма OBD, отсоедините диагностический разъём OBD от блока панели приборов в сборе.

  2. Шаг 2

    Выверните крепёжные саморезы (2 шт.) корпуса панели приборов в сборе.

    🔧 насадка-бита с головкой T30
  3. Выверните крепёжные болты (1 шт.) блока панели приборов в сборе.

    🔧 головка 10 мм

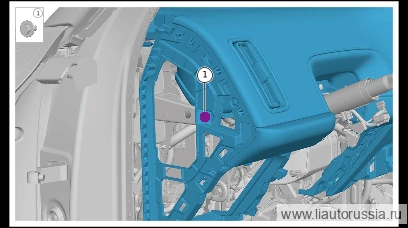

  4. Шаг 4

    Выверните крепёжные болты (1 шт.) блока панели приборов в сборе.

    🔧 головка 10 мм

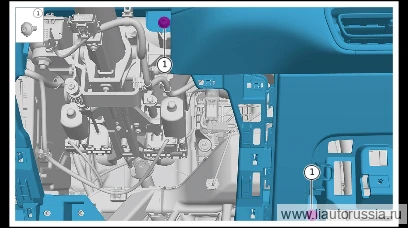

  5. Шаг 5

    Выверните крепёжные саморезы (2 шт.) корпуса панели приборов в сборе.

    🔧 насадка-бита с головкой T30
  6. Шаг 6

    Выверните крепёжные саморезы (2 шт.) корпуса панели приборов в сборе.

    🔧 насадка-бита с головкой T30
  7. Отсоедините фиксатор(1 шт.) жгута проводов панели приборов.

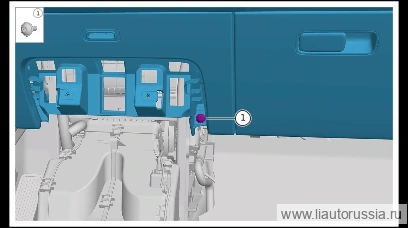

  8. Шаг 8

    Выверните крепёжные саморезы (1 шт.) корпуса панели приборов в сборе.

    🔧 насадка-бита с головкой T30

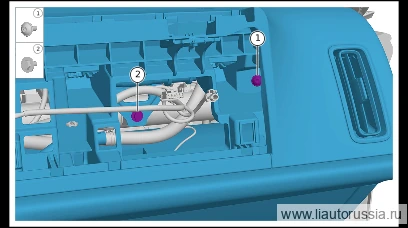

  9. Шаг 9

    Выверните крепёжные саморезы (1 шт.) корпуса панели приборов в сборе.

    🔧 насадка-бита с головкой T30
  10. Выверните крепёжные болты (1 шт.) блока панели приборов в сборе.

    🔧 головка 10 мм

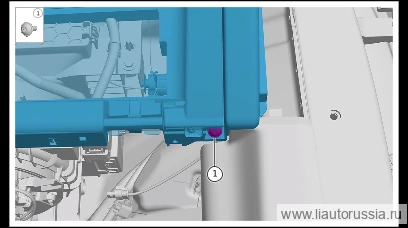

  11. Шаг 11

    Выверните крепёжные саморезы (1 шт.) корпуса панели приборов в сборе.

    🔧 насадка-бита с головкой T30

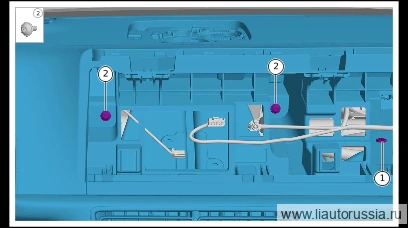

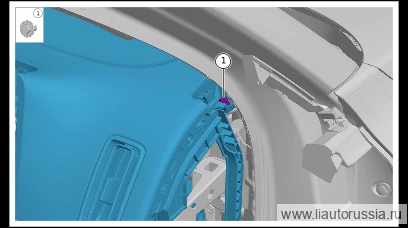

  12. Шаг 12

    Выверните крепёжные болты (1 шт.) блока панели приборов в сборе.

    🔧 головка 10 мм

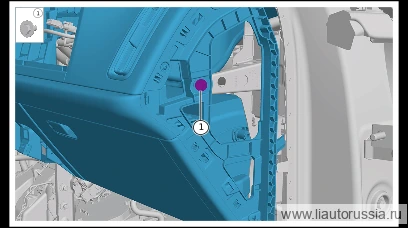

  13. Шаг 13

    Выверните крепёжные болты (1 шт.) блока панели приборов в сборе.

    🔧 головка 10 мм

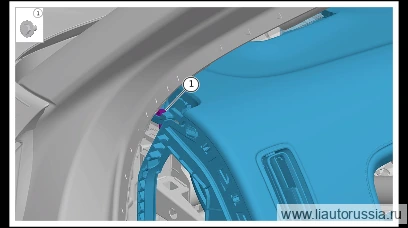

  14. Шаг 14

    Выверните крепёжные болты (1 шт.) блока панели приборов в сборе.

    🔧 головка 10 мм

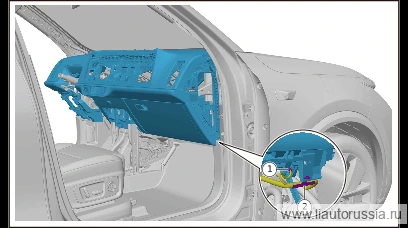

  15. Шаг 15

    Отсоедините разъём (1 шт.) жгута проводов демпфера перчаточного ящика.

  16. Отсоедините фиксирующие защёлки (1 шт.) жгута проводов панели приборов в сборе, отсоедините корпус панели приборов в сборе.

    Примечание. При отсоединении корпуса панели приборов в сборе необходимо, чтобы операцию выполняли совместно два специалиста по ремонту.

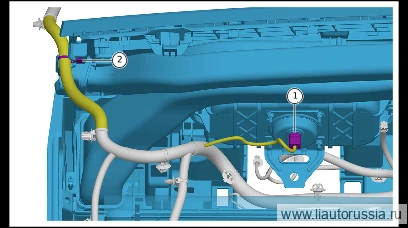

  17. Шаг 17

    Отсоедините разъём (1 шт.) жгута проводов подушки безопасности переднего пассажирского места.

  18. Расстыкуйте фиксатор жгута проводов панели приборов (1 шт.), снимите корпус панели приборов в сборе.

    Примечание. Снятие корпуса панели приборов в сборе необходимо выполнять двум специалистам по ремонту совместно.

Установка 18 шагов

  1. Шаг 1

    Установите фиксатор жгута проводов панели приборов (1 шт.).

  2. Подсоедините разъём жгута проводов подушки безопасности переднего пассажира (1 шт.).

  3. Шаг 3

    Установите корпус панели приборов в сборе, установите фиксирующие защёлки (1 шт.) жгута проводов панели приборов в сборе.

  4. Подсоедините разъём жгута проводов демпфера бардачка (1 шт.).

    Примечание. Установку корпуса панели приборов в сборе необходимо выполнять двум специалистам по ремонту совместно.
  5. Шаг 5

    Установите крепёжный болт (1 шт.) корпуса панели приборов в сборе. Q146B0622F62L комплект шестигранного болта, пружинной шайбы и плоской шайбы Момент затяжки: 7±1 Н·м

    ⚙︎ 7±1 Н·м🔧 Торцевая головка 10 мм
  6. Шаг 6

    Установите крепёжный болт (1 шт.) корпуса панели приборов в сборе. Q146B0622F62L комплект шестигранного болта, пружинной шайбы и плоской шайбы Момент затяжки: 7±1 Н·м

    ⚙︎ 7±1 Н·м🔧 Торцевая головка 10 мм
  7. Шаг 7

    Установите крепёжный болт (1 шт.) корпуса панели приборов в сборе. Q146B0622F62L комплект шестигранного болта, пружинной шайбы и плоской шайбы Момент затяжки: 7±1 Н·м

    ⚙︎ 7±1 Н·м🔧 Торцевая головка 10 мм
  8. Шаг 8

    Установите крепёжные саморезы (1 шт.) корпуса панели приборов в сборе. X01-89215715 Фланцевый винт с цилиндрической головкой и внутренним фигурным шлицем. Момент: 5±0.5 Н·м

    ⚙︎ 5±0.5 Н·м🔧 насадка-бита с головкой T30X01-89215715
  9. Шаг 9

    Установите крепёжный болт (1 шт.) корпуса панели приборов в сборе. Q146B0622F62L комплект шестигранного болта, пружинной шайбы и плоской шайбы Момент затяжки: 7±1 Н·м

    ⚙︎ 7±1 Н·м🔧 Торцевая головка 10 мм
  10. Установите крепёжные саморезы (1 шт.) корпуса панели приборов в сборе. X01-89215715 Фланцевый винт с цилиндрической головкой и внутренним фигурным шлицем. Момент: 5±0.5 Н·м

    ⚙︎ 5±0.5 Н·м🔧 насадка-бита с головкой T30X01-89215715
  11. Шаг 11

    Установите крепёжные саморезы (1 шт.) корпуса панели приборов в сборе. X01-89215715 Фланцевый винт с цилиндрической головкой и внутренним фигурным шлицем. Момент: 5±0.5 Н·м

    ⚙︎ 5±0.5 Н·м🔧 насадка-бита с головкой T30X01-89215715
  12. Шаг 12

    Установите фиксатор жгута проводов панели приборов (1 шт.).

  13. Установите крепёжные саморезы (1 шт.) корпуса панели приборов в сборе. X01-89215715 Фланцевый винт с цилиндрической головкой и внутренним фигурным шлицем. Момент: 5±0.5 Н·м

    ⚙︎ 5±0.5 Н·м🔧 насадка-бита с головкой T30X01-89215715
  14. Шаг 14

    Установите крепёжные саморезы (1 шт.) корпуса панели приборов в сборе. X01-89215715 Фланцевый винт с цилиндрической головкой и внутренним фигурным шлицем. Момент: 5±0.5 Н·м

    ⚙︎ 5±0.5 Н·м🔧 насадка-бита с головкой T30X01-89215715
  15. Шаг 15

    Установите крепёжный болт (1 шт.) корпуса панели приборов в сборе. Q146B0622F62L комплект шестигранного болта, пружинной шайбы и плоской шайбы Момент затяжки: 7±1 Н·м

    ⚙︎ 7±1 Н·м🔧 Торцевая головка 10 мм

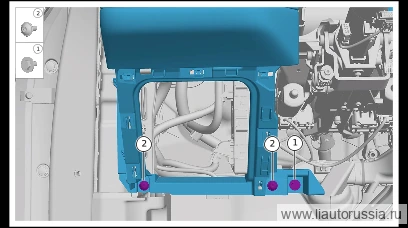

  16. Шаг 16

    Установите крепёжный болт (1 шт.) корпуса панели приборов в сборе. Q146B0622F62L комплект шестигранного болта, пружинной шайбы и плоской шайбы Момент затяжки: 7±1 Н·м

    ⚙︎ 7±1 Н·м🔧 Торцевая головка 10 мм
  17. Установите крепёжные саморезы (1 шт.) корпуса панели приборов в сборе. X01-89215715 Фланцевый винт с цилиндрической головкой и внутренним фигурным шлицем. Момент: 5±0.5 Н·м

    ⚙︎ 5±0.5 Н·м🔧 насадка-бита с головкой T30X01-89215715
  18. Шаг 18

    Подсоедините диагностический разъём OBD к блоку панели приборов в сборе, зафиксируйте фиксатор (2 шт.) диагностического разъёма OBD.

Моменты затяжки

ОперацияМомент
Установите крепёжный болт (1 шт.) корпуса панели приборов в сборе. Q14…7±1 Н·м
Установите крепёжный болт (1 шт.) корпуса панели приборов в сборе. Q14…7±1 Н·м
Установите крепёжный болт (1 шт.) корпуса панели приборов в сборе. Q14…7±1 Н·м
Установите крепёжные саморезы (1 шт.) корпуса панели приборов в сборе.…5±0.5 Н·м
Установите крепёжный болт (1 шт.) корпуса панели приборов в сборе. Q14…7±1 Н·м
Установите крепёжные саморезы (1 шт.) корпуса панели приборов в сборе.…5±0.5 Н·м
Установите крепёжные саморезы (1 шт.) корпуса панели приборов в сборе.…5±0.5 Н·м
Установите крепёжные саморезы (1 шт.) корпуса панели приборов в сборе.…5±0.5 Н·м
Установите крепёжные саморезы (1 шт.) корпуса панели приборов в сборе.…5±0.5 Н·м
Установите крепёжный болт (1 шт.) корпуса панели приборов в сборе. Q14…7±1 Н·м
Установите крепёжный болт (1 шт.) корпуса панели приборов в сборе. Q14…7±1 Н·м
Установите крепёжные саморезы (1 шт.) корпуса панели приборов в сборе.…5±0.5 Н·м

↑ к списку операций

9 Верхняя крышка панели приборов в сборе.

снятие: 4 шагаустановка: 4 шага4 момента затяжкистр. 2820–2822 оригинала
Примечания

При демонтаже/монтаже не допускайте повреждения элементов салона.

Верхняя крышка панели приборов в сборе. — расположение
Расположение детали

Подготовительные работы 55

  1. Двери автомобиля книга владельца
  2. Регулировка положения сиденья водителя в сборе
  3. Регулировка положения переднего пассажирского сиденья в сборе
  4. Двери багажника на электроприводе книга владельца
  5. Аккумулятор книга владельца
  6. Бокс для телефона центральной консоли в сборе
  7. Внутренняя антенна BLE
  8. Верхняя крышка кожуха направляющей сиденья
  9. Верхняя крышка кожуха направляющей сиденья
  10. Верхняя крышка кожуха направляющей сиденья
  11. Верхняя крышка кожуха направляющей сиденья
  12. Мягкий подголовник
  13. Сиденье водителя в сборе
  14. Фонарь подсветки ног переднего ряда справа
  15. Левая защитная панель ножного пространства в сборе
  16. Левая нижняя облицовочная панель центральной консоли в сборе
  17. Верхняя крышка кожуха направляющей сиденья
  18. Верхняя крышка кожуха направляющей сиденья
  19. Верхняя крышка кожуха направляющей сиденья
  20. Верхняя крышка кожуха направляющей сиденья
  21. Мягкий подголовник
  22. Компонент сиденья переднего пассажира в сборе: сиденье переднего пассажира в сборе
  23. Фонарь подсветки ног переднего ряда справа
  24. Правая защитная панель в ногах в сборе
  25. Нижняя правая облицовочная панель центральной консоли в сборе
  26. Корпус центральной консоли в сборе
  27. Экран рулевого колеса в сборе
  28. Подушка безопасности водителя
  29. Рулевое колесо в сборе
  30. Левый дефлектор в сборе
  31. Правый воздуховыпускной дефлектор в сборе
  32. Левая торцевая крышка панели приборов в сборе
  33. Левая нижняя защитная панель панели приборов в сборе
  34. Верхний кожух рулевой колонки в сборе
  35. Нижний кожух рулевой колонки в сборе
  36. Комбинированный переключатель в сборе
  37. Сервисная крышка дисплея в сборе.
  38. HMI-экран центральной консоли в сборе
  39. Генератор отрицательных ионов
  40. Торцевая крышка панели приборов (правая сторона) в сборе
  41. Крышка HUD в сборе.
  42. Накладка центрального динамика в сборе
  43. Центральный динамик
  44. Центральный высокочастотный динамик
  45. Динамик eCall
  46. Плафон освещения перчаточного ящика
  47. Облицовка верхней части левой стойки A в сборе
  48. Облицовка верхней части правой стойки А в сборе
  49. Корпус панели приборов в сборе
  50. Крышка передней решётки обдува лобового стекла в сборе
  51. Воздуховод обдува лица в сборе.
  52. Воздуховод обдува лобового стекла (правая сторона) в сборе
  53. Левый дефростерный воздуховод в сборе.
  54. Воздуховод переднего дефростера в сборе
  55. Подушка безопасности переднего пассажира

Снятие 4 шага

  1. Шаг 1

    Выверните крепёжные саморезы (2 шт.) верхней крышки панели приборов в сборе.

    🔧 насадка-бита с головкой T20
  2. Шаг 2

    Выверните крепёжные саморезы (5 шт.) верхней крышки панели приборов в сборе.

    🔧 насадка-бита с головкой T20
  3. Шаг 3

    Выверните крепёжные саморезы (5 шт.) верхней крышки панели приборов в сборе.

    🔧 насадка-бита с головкой T20
  4. Шаг 4

    Выверните крепёжные винты верхней крышки панели приборов в сборе (1 шт.), снимите верхнюю крышку панели приборов в сборе.

    🔧 головка-бита T20

Установка 4 шага

  1. Шаг 1

    Установите фиксирующий винт верхней крышки панели приборов в сборе (1 шт.). X01-89274012 Саморез с цилиндрической фланцевой головкой и внутренним шлицем звёздообразного профиля (Torx). Момент затяжки: 1±0.2 Н·м

    ⚙︎ 1±0.2 Н·м🔧 головка-бита T20X01-89274012
  2. Шаг 2

    Установите фиксирующий винт верхней крышки панели приборов в сборе (5 шт.). X01-89274012 Саморез с цилиндрической фланцевой головкой и внутренним шлицем звёздообразного профиля (Torx). Момент затяжки: 1±0.2 Н·м

    ⚙︎ 1±0.2 Н·м🔧 головка-бита T20X01-89274012
  3. Шаг 3

    Установите фиксирующий винт верхней крышки панели приборов в сборе (5 шт.). X01-89274012 Саморез с цилиндрической фланцевой головкой и внутренним шлицем звёздообразного профиля (Torx). Момент затяжки: 1±0.2 Н·м

    ⚙︎ 1±0.2 Н·м🔧 головка-бита T20X01-89274012
  4. Шаг 4

    Установите фиксирующий винт верхней крышки панели приборов в сборе (2 шт.). X01-89274012 Саморез с цилиндрической фланцевой головкой и внутренним шлицем звёздообразного профиля (Torx). Момент затяжки: 1±0.2 Н·м

    ⚙︎ 1±0.2 Н·м🔧 головка-бита T20X01-89274012

Моменты затяжки

ОперацияМомент
Установите фиксирующий винт верхней крышки панели приборов в сборе (1…1±0.2 Н·м
Установите фиксирующий винт верхней крышки панели приборов в сборе (5…1±0.2 Н·м
Установите фиксирующий винт верхней крышки панели приборов в сборе (5…1±0.2 Н·м
Установите фиксирующий винт верхней крышки панели приборов в сборе (2…1±0.2 Н·м

↑ к списку операций

10 Правая нижняя защитная панель панели приборов в сборе

снятие: 1 шагустановка: 1 шагстр. 2823–2824 оригинала
Примечания
  • Перед поддеванием декоративной панели закройте зону поддевания полотенцем для защиты от царапин.
  • Обязательно следите за тем, чтобы не повредить элементы салона при демонтаже и монтаже.
Правая нижняя защитная панель панели приборов в сборе — расположение
Расположение детали

Подготовительные работы 1

  1. Двери автомобиля книга владельца

Снятие 1 шаг

  1. Шаг 1

    С помощью пластиковой лопатки подденьте нижнюю правую защиту панели приборов в сборе, расстыкуйте фиксатор (2 шт.), снимите нижнюю правую защиту панели приборов в сборе.

Установка 1 шаг

  1. Шаг 1

    Установите правую нижнюю защитную панель панели приборов в сборе, установите фиксирующие клипсы (2 шт.), при установке убедитесь в правильности установки правой нижней защитной панели панели приборов в сборе.

↑ к списку операций

11 Правый воздуховыпускной дефлектор в сборе

снятие: 1 шагустановка: 1 шагстр. 2825–2826 оригинала
Примечания

При демонтаже/монтаже не допускайте повреждения элементов салона.

Правый воздуховыпускной дефлектор в сборе — расположение
Расположение детали

Подготовительные работы 1

  1. Двери автомобиля книга владельца

Снятие 1 шаг

  1. Шаг 1

    Используя пластиковую лопатку, равномерно, постепенно и синхронно подденьте и снимите правый воздуховыпускной дефлектор в сборе.

Установка 1 шаг

  1. Шаг 1

    Равномерно и постепенно синхронно установите правое воздуховыпускное отверстие в сборе.

↑ к списку операций

12 Воздуховод обдува лобового стекла (правая сторона) в сборе

снятие: 1 шагустановка: 1 шаг1 момент затяжкистр. 2827–2828 оригинала
Примечания

При демонтаже/монтаже не допускайте повреждения элементов салона.

Воздуховод обдува лобового стекла (правая сторона) в сборе — расположение
Расположение детали

Подготовительные работы 48

  1. Двери автомобиля книга владельца
  2. Регулировка положения сиденья водителя в сборе
  3. Регулировка положения переднего пассажирского сиденья в сборе
  4. Двери багажника на электроприводе книга владельца
  5. Аккумулятор книга владельца
  6. Бокс для телефона центральной консоли в сборе
  7. Внутренняя антенна BLE
  8. Верхняя крышка кожуха направляющей сиденья
  9. Верхняя крышка кожуха направляющей сиденья
  10. Верхняя крышка кожуха направляющей сиденья
  11. Верхняя крышка кожуха направляющей сиденья
  12. Мягкий подголовник
  13. Сиденье водителя в сборе
  14. Фонарь подсветки ног переднего ряда справа
  15. Левая защитная панель ножного пространства в сборе
  16. Левая нижняя облицовочная панель центральной консоли в сборе
  17. Верхняя крышка кожуха направляющей сиденья
  18. Верхняя крышка кожуха направляющей сиденья
  19. Верхняя крышка кожуха направляющей сиденья
  20. Верхняя крышка кожуха направляющей сиденья
  21. Мягкий подголовник
  22. Компонент сиденья переднего пассажира в сборе: сиденье переднего пассажира в сборе
  23. Фонарь подсветки ног переднего ряда справа
  24. Правая защитная панель в ногах в сборе
  25. Нижняя правая облицовочная панель центральной консоли в сборе
  26. Корпус центральной консоли в сборе
  27. Экран рулевого колеса в сборе
  28. Подушка безопасности водителя
  29. Рулевое колесо в сборе
  30. Левая торцевая крышка панели приборов в сборе
  31. Левая нижняя защитная панель панели приборов в сборе
  32. Верхний кожух рулевой колонки в сборе
  33. Нижний кожух рулевой колонки в сборе
  34. Комбинированный переключатель в сборе
  35. Сервисная крышка дисплея в сборе.
  36. HMI-экран центральной консоли в сборе
  37. Генератор отрицательных ионов
  38. Торцевая крышка панели приборов (правая сторона) в сборе
  39. Крышка HUD в сборе.
  40. Накладка центрального динамика в сборе
  41. Центральный динамик
  42. Центральный высокочастотный динамик
  43. Динамик eCall
  44. Плафон освещения перчаточного ящика
  45. Облицовка верхней части левой стойки A в сборе
  46. Облицовка верхней части правой стойки А в сборе
  47. Корпус панели приборов в сборе
  48. Воздуховод обдува лица в сборе.

Снятие 1 шаг

  1. Шаг 1

    Выверните крепёжные саморезы (2 шт.) правого дефростерного воздуховода в сборе, снимите правый дефростерный воздуховод в сборе.

    🔧 насадка-бита с головкой T20

Установка 1 шаг

  1. Шаг 1

    Установите воздуховод дефростера правой стороны в сборе, установите крепёжный винт (2 шт.) воздуховода дефростера правой стороны в сборе. X01-89274012Саморез с фланцевой цилиндрической головкой и внутренним звёздообразным шлицем Момент затяжки: 1,5±0.5 Н·м

    ⚙︎ 1.5±0.5 Н·м🔧 Отвёрточная головка T20X01-89274012

Моменты затяжки

ОперацияМомент
Установите воздуховод дефростера правой стороны в сборе, установите кр…1.5±0.5 Н·м

↑ к списку операций

13 Правый фиксатор тяги

снятие: 1 шагустановка: 1 шагстр. 2829–2830 оригинала
Примечания

При демонтаже/монтаже не допускайте повреждения элементов салона.

Правый фиксатор тяги — расположение
Расположение детали

Подготовительные работы 2

  1. Двери автомобиля книга владельца
  2. Бардачок в сборе

Снятие 1 шаг

  1. Шаг 1

    Снимите правый фиксатор тяги в направлении, указанном стрелкой.

Установка 1 шаг

  1. Шаг 1

    Установите снятый ранее правый фиксатор тяги по направлению стрелки.

↑ к списку операций

14 Центральная нижняя защитная панель в сборе

снятие: 2 шагаустановка: 2 шагастр. 2831–2832 оригинала
Примечания

При демонтаже/монтаже не допускайте повреждения элементов салона.

Центральная нижняя защитная панель в сборе — расположение
Расположение детали

Подготовительные работы 26

  1. Двери автомобиля книга владельца
  2. Регулировка положения сиденья водителя в сборе
  3. Регулировка положения переднего пассажирского сиденья в сборе
  4. Двери багажника на электроприводе книга владельца
  5. Аккумулятор книга владельца
  6. Бокс для телефона центральной консоли в сборе
  7. Внутренняя антенна BLE
  8. Верхняя крышка кожуха направляющей сиденья
  9. Верхняя крышка кожуха направляющей сиденья
  10. Верхняя крышка кожуха направляющей сиденья
  11. Верхняя крышка кожуха направляющей сиденья
  12. Мягкий подголовник
  13. Сиденье водителя в сборе
  14. Фонарь подсветки ног переднего ряда справа
  15. Левая защитная панель ножного пространства в сборе
  16. Левая нижняя облицовочная панель центральной консоли в сборе
  17. Верхняя крышка кожуха направляющей сиденья
  18. Верхняя крышка кожуха направляющей сиденья
  19. Верхняя крышка кожуха направляющей сиденья
  20. Верхняя крышка кожуха направляющей сиденья
  21. Мягкий подголовник
  22. Компонент сиденья переднего пассажира в сборе: сиденье переднего пассажира в сборе
  23. Фонарь подсветки ног переднего ряда справа
  24. Правая защитная панель в ногах в сборе
  25. Нижняя правая облицовочная панель центральной консоли в сборе
  26. Корпус центральной консоли в сборе

Снятие 2 шага

  1. Шаг 1

    Используя пластиковую лопатку, равномерно и постепенно синхронно выведите центральную нижнюю защитную панель в сборе.

    Примечание. Учитывайте длину соединительного шланга во избежание повреждения.
  2. Шаг 2

    Отсоедините соединительный шланг от средней нижней защитной панели в сборе, снимите среднюю нижнюю защитную панель в сборе.

Установка 2 шага

  1. Шаг 1

    Подсоедините соединительный шланг к центральной нижней защитной панели в сборе.

  2. Шаг 2

    Установите центральную нижнюю защитную панель в сборе.

↑ к списку операций

15 Центральный вентиляционный дефлектор в сборе

снятие: 1 шагустановка: 1 шагстр. 2833–2834 оригинала
Примечания

При демонтаже/монтаже не допускайте повреждения элементов салона.

Центральный вентиляционный дефлектор в сборе — расположение
Расположение детали

Подготовительные работы 1

  1. Двери автомобиля книга владельца

Снятие 1 шаг

  1. Шаг 1

    Используя пластиковую лопатку, равномерно, постепенно и синхронно подденьте и снимите центральный воздуховыпускной дефлектор в сборе.

Установка 1 шаг

  1. Шаг 1

    Равномерно и постепенно синхронно установите центральное воздуховыпускное отверстие в сборе.

↑ к списку операций

16 Левый дефлектор в сборе

снятие: 1 шагустановка: 1 шагстр. 2835–2836 оригинала
Примечания

При демонтаже/монтаже не допускайте повреждения элементов салона.

Левый дефлектор в сборе — расположение
Расположение детали

Подготовительные работы 1

  1. Двери автомобиля книга владельца

Снятие 1 шаг

  1. Шаг 1

    С помощью пластиковой лопатки равномерно и постепенно, синхронно поддевая, извлеките левый воздуховыпускной дефлектор в сборе.

Установка 1 шаг

  1. Шаг 1

    Равномерно и постепенно синхронно установите блок левого воздуховыпускного отверстия в сборе.

↑ к списку операций

17 Левый дефростерный воздуховод в сборе.

снятие: 1 шагустановка: 1 шаг1 момент затяжкистр. 2837–2838 оригинала
Примечания

При демонтаже/монтаже не допускайте повреждения элементов салона.

Левый дефростерный воздуховод в сборе. — расположение
Расположение детали

Подготовительные работы 48

  1. Двери автомобиля книга владельца
  2. Регулировка положения сиденья водителя в сборе
  3. Регулировка положения переднего пассажирского сиденья в сборе
  4. Двери багажника на электроприводе книга владельца
  5. Аккумулятор книга владельца
  6. Бокс для телефона центральной консоли в сборе
  7. Внутренняя антенна BLE
  8. Верхняя крышка кожуха направляющей сиденья
  9. Верхняя крышка кожуха направляющей сиденья
  10. Верхняя крышка кожуха направляющей сиденья
  11. Верхняя крышка кожуха направляющей сиденья
  12. Мягкий подголовник
  13. Сиденье водителя в сборе
  14. Фонарь подсветки ног переднего ряда справа
  15. Левая защитная панель ножного пространства в сборе
  16. Левая нижняя облицовочная панель центральной консоли в сборе
  17. Верхняя крышка кожуха направляющей сиденья
  18. Верхняя крышка кожуха направляющей сиденья
  19. Верхняя крышка кожуха направляющей сиденья
  20. Верхняя крышка кожуха направляющей сиденья
  21. Мягкий подголовник
  22. Компонент сиденья переднего пассажира в сборе: сиденье переднего пассажира в сборе
  23. Фонарь подсветки ног переднего ряда справа
  24. Правая защитная панель в ногах в сборе
  25. Нижняя правая облицовочная панель центральной консоли в сборе
  26. Корпус центральной консоли в сборе
  27. Экран рулевого колеса в сборе
  28. Подушка безопасности водителя
  29. Рулевое колесо в сборе
  30. Левая торцевая крышка панели приборов в сборе
  31. Левая нижняя защитная панель панели приборов в сборе
  32. Верхний кожух рулевой колонки в сборе
  33. Нижний кожух рулевой колонки в сборе
  34. Комбинированный переключатель в сборе
  35. Сервисная крышка дисплея в сборе.
  36. HMI-экран центральной консоли в сборе
  37. Генератор отрицательных ионов
  38. Торцевая крышка панели приборов (правая сторона) в сборе
  39. Крышка HUD в сборе.
  40. Накладка центрального динамика в сборе
  41. Центральный динамик
  42. Центральный высокочастотный динамик
  43. Динамик eCall
  44. Плафон освещения перчаточного ящика
  45. Облицовка верхней части левой стойки A в сборе
  46. Облицовка верхней части правой стойки А в сборе
  47. Корпус панели приборов в сборе
  48. Воздуховод обдува лица в сборе.

Снятие 1 шаг

  1. Шаг 1

    Выверните крепёжный винт (2 шт.) воздуховода обдува лобового стекла (левая сторона) в сборе, снимите воздуховод обдува лобового стекла (левая сторона) в сборе.

    🔧 битовая головка T20

Установка 1 шаг

  1. Шаг 1

    Установите воздуховод обдува лобового стекла левой стороны в сборе, установите крепёжные винты (2 шт.) воздуховода обдува лобового стекла левой стороны в сборе. X01-89274012 Саморез с фланцевой цилиндрической головкой и внутренним шестигранным шлицем Момент затяжки: 1.5±0.5 Н·м

    ⚙︎ 1.5±0.5 Н·м🔧 насадка-бита T20X01-89274012

Моменты затяжки

ОперацияМомент
Установите воздуховод обдува лобового стекла левой стороны в сборе, ус…1.5±0.5 Н·м

↑ к списку операций

18 Левый фиксатор тяги.

снятие: 1 шагустановка: 1 шагстр. 2839–2840 оригинала
Примечания

При демонтаже/монтаже не допускайте повреждения элементов салона.

Левый фиксатор тяги. — расположение
Расположение детали

Подготовительные работы 2

  1. Двери автомобиля книга владельца
  2. Бардачок в сборе

Снятие 1 шаг

  1. Шаг 1

    По направлению стрелки снимите левый фиксатор тяги.

Установка 1 шаг

  1. Шаг 1

    Установите снятый левый фиксатор тяги в направлении, указанном стрелкой.

↑ к списку операций

Та же подгруппа у других моделей

Li L7Li L8Li L9

Соседние узлы системы «Интерьер»

Идентификационные таблички (VIN)Предупреждающие и информационные наклейкиКоврики и напольное покрытиеПотолочные ручкиОбивка потолкаКаркас центральной консолиВерхняя часть центральной консолиЦентральная консоль в сборе

Все разделы системы →

Инструкция была полезна?
Спасибо за отзыв!
Разделы ремонта
