Поперечная балка панели приборов — Li L6

Интерьер · Поперечная балка панели приборов · Li L6 2024
2 операции37 шагов8 моментов затяжки

⚠ Важно

Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.

Параметры узла — сводка

Крепёж и артикулы: X01-89184820, D01-89694103, X01-89320108, X01-89184860, X01-89186840, Q1860855F61

Одноразовые детали: 1 позиц. — при установке заменяются новыми.

1 Правый нижний монтажный кронштейн поперечной балки панели приборов.

снятие: 3 шагаустановка: 3 шага1 момент затяжкистр. 2792–2793 оригинала
Примечания

При демонтаже/монтаже не допускайте повреждения элементов салона.

Правый нижний монтажный кронштейн поперечной балки панели приборов. — расположение
Расположение детали

Подготовительные работы 26

  1. Двери автомобиля книга владельца
  2. Регулировка положения сиденья водителя в сборе
  3. Регулировка положения переднего пассажирского сиденья в сборе
  4. Двери багажника на электроприводе книга владельца
  5. Аккумулятор книга владельца
  6. Бокс для телефона центральной консоли в сборе
  7. Внутренняя антенна BLE
  8. Верхняя крышка кожуха направляющей сиденья
  9. Верхняя крышка кожуха направляющей сиденья
  10. Верхняя крышка кожуха направляющей сиденья
  11. Верхняя крышка кожуха направляющей сиденья
  12. Мягкий подголовник
  13. Сиденье водителя в сборе
  14. Фонарь подсветки ног переднего ряда справа
  15. Левая защитная панель ножного пространства в сборе
  16. Левая нижняя облицовочная панель центральной консоли в сборе
  17. Верхняя крышка кожуха направляющей сиденья
  18. Верхняя крышка кожуха направляющей сиденья
  19. Верхняя крышка кожуха направляющей сиденья
  20. Верхняя крышка кожуха направляющей сиденья
  21. Мягкий подголовник
  22. Компонент сиденья переднего пассажира в сборе: сиденье переднего пассажира в сборе
  23. Фонарь подсветки ног переднего ряда справа
  24. Правая защитная панель в ногах в сборе
  25. Нижняя правая облицовочная панель центральной консоли в сборе
  26. Корпус центральной консоли в сборе

Снятие 3 шага

  1. Шаг 1

    Приподнимите ковёр переднего пассажирского места в сборе.

  2. Шаг 2

    Снимите фиксирующие защёлки нижнего правого монтажного кронштейна поперечной балки панели приборов (1 шт.).

  3. Выверните крепёжные болты (3 шт.) правого нижнего монтажного кронштейна поперечной балки панели приборов, снимите правый нижний монтажный кронштейн поперечной балки панели приборов.

    🔧 торцевая головка 10 мм

Установка 3 шага

  1. Шаг 1

    Установите крепёжный болт (3 шт.) правого нижнего монтажного кронштейна поперечной балки панели приборов. X01-89184820 комбинированный крепёж: болт шестигранный фланцевый и плоская шайба. Момент затяжки: 23±2 Н·м

    ⚙︎ 23±2 Н·м🔧 головка 10 ммX01-89184820

  2. Установите фиксатор правого нижнего монтажного кронштейна балки панели приборов (1 шт.). D01-89694103 Разъёмный фиксатор.

    D01-89694103
  3. Шаг 3

    Верните на место коврик переднего пассажирского места в сборе.

Моменты затяжки

ОперацияМомент
Установите крепёжный болт (3 шт.) правого нижнего монтажного кронштейн…23±2 Н·м

↑ к списку операций

2 Поперечная балка панели приборов в сборе.

снятие: 16 шаговустановка: 15 шагов8 моментов затяжкистр. 2794–2799 оригинала
Примечания

При демонтаже/монтаже не допускайте повреждения элементов салона.

Поперечная балка панели приборов в сборе. — расположение
Расположение детали

Подготовительные работы 62

  1. Двери автомобиля книга владельца
  2. Открытие и закрытие капота
  3. Регулировка положения сиденья водителя в сборе
  4. Регулировка положения переднего пассажирского сиденья в сборе
  5. Двери багажника на электроприводе книга владельца
  6. Аккумулятор книга владельца
  7. Бокс для телефона центральной консоли в сборе
  8. Внутренняя антенна BLE
  9. Ковровые покрытия — коврик пола водителя в сборе
  10. Верхняя крышка кожуха направляющей сиденья
  11. Верхняя крышка кожуха направляющей сиденья
  12. Верхняя крышка кожуха направляющей сиденья
  13. Верхняя крышка кожуха направляющей сиденья
  14. Мягкий подголовник
  15. Сиденье водителя в сборе
  16. Фонарь подсветки ног переднего ряда справа
  17. Левая защитная панель ножного пространства в сборе
  18. Левая нижняя облицовочная панель центральной консоли в сборе
  19. Коврик переднего пассажирского места в сборе
  20. Верхняя крышка кожуха направляющей сиденья
  21. Верхняя крышка кожуха направляющей сиденья
  22. Верхняя крышка кожуха направляющей сиденья
  23. Верхняя крышка кожуха направляющей сиденья
  24. Мягкий подголовник
  25. Компонент сиденья переднего пассажира в сборе: сиденье переднего пассажира в сборе
  26. Фонарь подсветки ног переднего ряда справа
  27. Правая защитная панель в ногах в сборе
  28. Нижняя правая облицовочная панель центральной консоли в сборе
  29. Корпус центральной консоли в сборе
  30. Экран рулевого колеса в сборе
  31. Подушка безопасности водителя
  32. Рулевое колесо в сборе
  33. Левая торцевая крышка панели приборов в сборе
  34. Левая нижняя защитная панель панели приборов в сборе
  35. Передний контроллер кузова в сборе
  36. Верхний кожух рулевой колонки в сборе
  37. Нижний кожух рулевой колонки в сборе
  38. Комбинированный переключатель в сборе
  39. Сервисная крышка дисплея в сборе.
  40. HMI-экран центральной консоли в сборе
  41. Генератор отрицательных ионов
  42. Торцевая крышка панели приборов (правая сторона) в сборе
  43. Крышка HUD в сборе.
  44. Накладка центрального динамика в сборе
  45. Центральный динамик
  46. Центральный высокочастотный динамик
  47. Динамик eCall
  48. Плафон освещения перчаточного ящика
  49. Облицовка верхней части левой стойки A в сборе
  50. Облицовка верхней части правой стойки А в сборе
  51. Корпус панели приборов в сборе
  52. Антенна 5G
  53. Устройство HUD (проекционный дисплей)
  54. Правый нижний монтажный кронштейн поперечной балки панели приборов.
  55. Декоративный колпачок
  56. Щётка стеклоочистителя основного рычага в сборе
  57. Щётка стеклоочистителя вспомогательного рычага в сборе
  58. Передняя защита моторного отсека
  59. Задний уплотнитель моторного отсека
  60. Левая защита моторного отсека в сборе
  61. Правая защита моторного отсека в сборе
  62. Облицовочная панель вентиляции переднего щита в сборе

Снятие 16 шагов

  1. Шаг 1

    Отсоедините фиксирующую клипсу жгута проводов панели приборов (7 шт.).

  2. Выверните крепёжные болты (2 шт.) поперечной балки панели приборов в сборе.

    🔧 головка 10 мм
  3. Шаг 3

    Выверните крепёжные гайки (4 шт.) рулевой колонки с электроприводом регулировки в сборе, медленно опустите рулевую колонку с электроприводом регулировки в сборе. X01-89320108 Шестигранная фланцевая гайка

    🔧 торцевая головка 13 ммX01-89320108

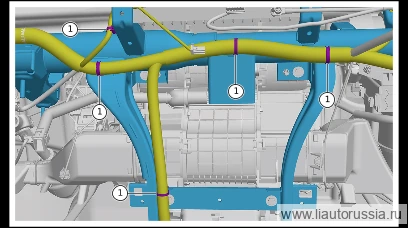

  4. Шаг 4

    Отсоедините фиксатор(5 шт.) жгута проводов панели приборов.

  5. Шаг 5

    Выверните крепёжные болты (4 шт.) поперечной балки панели приборов в сборе.

    🔧 головка 10 мм

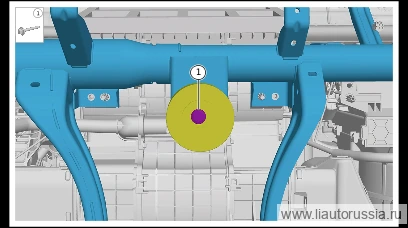

  6. Шаг 6

    Выверните крепёжный болт (1 шт.) виброгасителя поперечной балки панели приборов, отделите виброгаситель поперечной балки панели приборов от поперечной балки панели приборов в сборе.

    🔧 головка 13 мм
  7. Шаг 7

    Отсоедините фиксатор(7 шт.) жгута проводов панели приборов.

  8. Выверните крепёжные болты (3 шт.) поперечной балки панели приборов в сборе.

    🔧 головка 10 мм
  9. Шаг 9

    Отсоедините фиксатор(2 шт.) жгута проводов панели приборов.

  10. Шаг 10

    Приподнимите коврик водительского места в сборе.

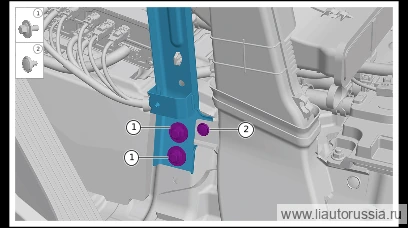

  11. Шаг 11

    Выверните крепёжные болты (2 шт.) поперечной балки панели приборов в сборе.

    🔧 головка 10 мм

  12. Снимите фиксатор балки панели приборов в сборе (1 шт.).

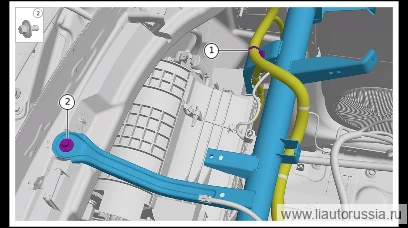

  13. Шаг 13

    Отсоедините фиксатор(1 шт.) жгута проводов панели приборов.

  14. Выверните крепёжные болты (1 шт.) поперечной балки панели приборов в сборе.

    🔧 головка 10 мм

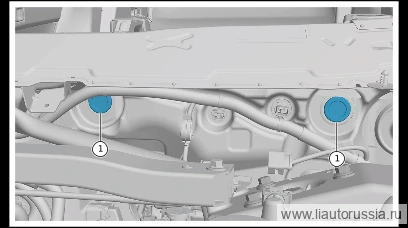

  15. Шаг 15

    Снимите заглушку переднего отсека (2 шт.).

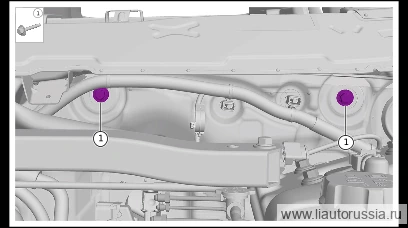

  16. Шаг 16

    Выверните крепёжные болты (2 шт.) поперечной балки панели приборов в сборе, извлеките поперечную балку панели приборов в сборе.

    🔧 торцевая головка Внимание: данную операцию должны выполнять одновременно два специалиста по ремонту во избежание падения поперечной балки панели приборов в сборе и повреждения других деталей 13 мм

Установка 15 шагов

  1. Шаг 1

    Установите поперечную балку панели приборов в сборе, установите крепёжный болт поперечной балки панели приборов в сборе (2 шт.). X01-89184860 Болт с шестигранной фланцевой головкой и плоской шайбой в сборе Момент затяжки: 23±2 Н·м

    ⚙︎ 23±2 Н·м🔧 головка 13 ммX01-89184860
  2. Шаг 2

    Установите заглушку (2 шт.).

  3. Шаг 3

    Установите крепёжный болт (1 шт.) поперечной балки панели приборов в сборе. X01-89184820 комбинированный крепёж: болт шестигранный фланцевый и плоская шайба. Момент затяжки: 55±5 Н·м

    ⚙︎ 55±5 Н·м🔧 головка 10 ммX01-89184820
  4. Шаг 4

    Установите фиксатор балки панели приборов в сборе (1 шт.). D01-89694103 Разъёмный фиксатор.

    D01-89694103

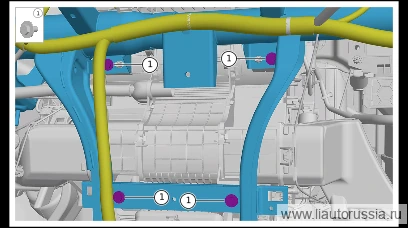

  5. Установите крепёжный болт (2 шт.) поперечной балки панели приборов в сборе. X01-89184820 комбинированный крепёж: болт шестигранный фланцевый и плоская шайба. Момент затяжки: 55±5 Н·м

    ⚙︎ 55±5 Н·м🔧 головка 10 ммX01-89184820
  6. Шаг 6

    Верните на место ковёр водительского места в сборе.

  7. Шаг 7

    Установите фиксатор(2 шт.) жгута проводов панели приборов.

  8. Шаг 8

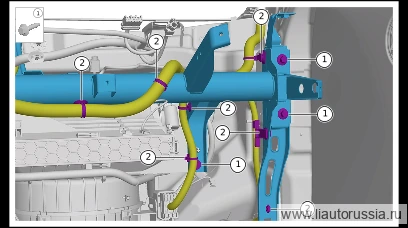

    Установите крепёжный болт поперечной балки панели приборов в сборе (3 шт.). X01-89186840 Направляющий болт с шестигранной фланцевой головкой Момент затяжки: 23±2 Н·м

    ⚙︎ 23±2 Н·м🔧 головка 10 ммX01-89186840

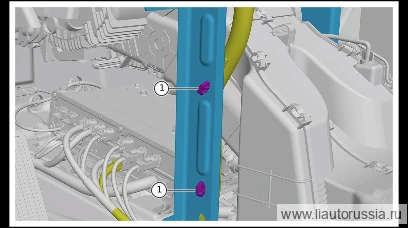

  9. Установите фиксатор(7 шт.) жгута проводов панели приборов.

  10. Шаг 10

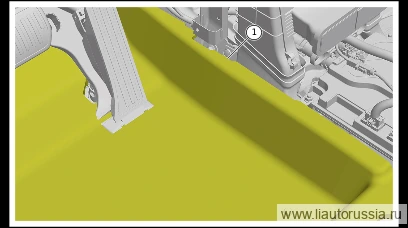

    Установите крепёжные болты (1 шт.) виброгасителя поперечной балки панели приборов. Q1860855F61 Шестигранный фланцевый болт Момент затяжки: 23±2 Н·м

    ⚙︎ 23±2 Н·м🔧 торцевая головка 13 ммQ1860855F61
  11. Шаг 11

    Установите крепёжный болт (4 шт.) поперечной балки панели приборов в сборе. Q140B0616F36L комбинированный крепёж: болт с шестигранной головкой и плоская шайба. Момент затяжки: 3.5±0.2 Н·м

    ⚙︎ 3.5±0.2 Н·м🔧 головка 10 мм
  12. Шаг 12

    Установите фиксатор(5 шт.) жгута проводов панели приборов.

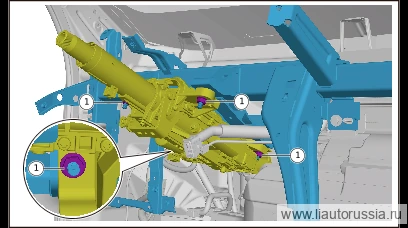

  13. Шаг 13

    Медленно поднимите рулевую колонку с электрорегулировкой в сборе, установите крепёжные гайки (4 шт.) рулевой колонки с электрорегулировкой в сборе. Q32008F36 шестигранная фланцевая гайка. Момент: 23±2 Н·м

    ⚙︎ 23±2 Н·м🔧 головка 13 ммодноразовая деталь
    Примечание. Гайка Q32008F36 шестигранная фланцевая является одноразовой деталью, при каждой разборке/сборке необходимо заменять её новой.

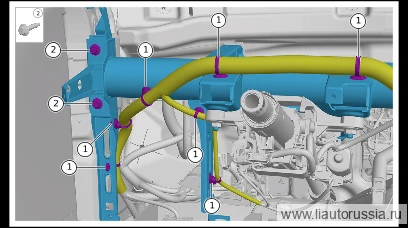

  14. Шаг 14

    Установите крепёжный болт поперечной балки панели приборов в сборе (2 шт.). X01-89186840 Направляющий болт с шестигранной фланцевой головкой Момент затяжки: 23±2 Н·м

    ⚙︎ 23±2 Н·м🔧 головка 10 ммX01-89186840

  15. Установите фиксатор(7 шт.) жгута проводов панели приборов.

Моменты затяжки

ОперацияМомент
Установите поперечную балку панели приборов в сборе, установите крепёж…23±2 Н·м
Установите крепёжный болт (1 шт.) поперечной балки панели приборов в с…55±5 Н·м
Установите крепёжный болт (2 шт.) поперечной балки панели приборов в с…55±5 Н·м
Установите крепёжный болт поперечной балки панели приборов в сборе (3…23±2 Н·м
Установите крепёжные болты (1 шт.) виброгасителя поперечной балки пане…23±2 Н·м
Установите крепёжный болт (4 шт.) поперечной балки панели приборов в с…3.5±0.2 Н·м
Медленно поднимите рулевую колонку с электрорегулировкой в сборе, уста…23±2 Н·м
Установите крепёжный болт поперечной балки панели приборов в сборе (2…23±2 Н·м

↑ к списку операций
