Холодильник центральной консоли — Li L6

Интерьер · Центральная консоль · Li L6 2024
6 операций25 шагов5 моментов затяжки

⚠ Важно

Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.

Параметры узла — сводка

Крепёж и артикулы: X01-89274012, Q2734213F36

1 Модуль кнопок холодильника центральной консоли

снятие: 2 шагаустановка: 2 шага1 момент затяжкистр. 2538–2539 оригинала
Примечания
  • Перед поддеванием декоративной панели закройте зону поддевания полотенцем для защиты от царапин.
  • Обязательно следите за тем, чтобы не повредить элементы салона при демонтаже и монтаже.
Модуль кнопок холодильника центральной консоли — расположение
Расположение детали

Подготовительные работы 6

  1. Двери автомобиля книга владельца
  2. Регулировка положения сиденья водителя в сборе
  3. Регулировка положения переднего пассажирского сиденья в сборе
  4. Двери багажника на электроприводе книга владельца
  5. Аккумулятор книга владельца
  6. Панель заднего кондиционера в сборе

Снятие 2 шага

  1. Шаг 1

    Отсоедините разъём (1 шт.) жгута проводов модуля кнопок холодильника центральной консоли.

  2. Выверните крепёжный винт модуля кнопок холодильника центральной консоли (2 шт.), снимите модуль кнопок холодильника центральной консоли.

    🔧 бита-головка T25

Установка 2 шага

  1. Установите модуль кнопок холодильника центральной консоли, установите крепёжные винты (2 шт.) модуля кнопок холодильника центральной консоли. X01-89274012 Винт самонарезающий с внутренним шестигранником, цилиндрической головкой цветковой формы и фланцем Момент затяжки: 1,5±0,2 Н·м

    ⚙︎ 1.5±0.2 Н·м🔧 головка-бита T25X01-89274012
  2. Подсоедините разъём (1 шт.) жгута проводов модуля кнопок холодильника центральной консоли.

Моменты затяжки

ОперацияМомент
Установите модуль кнопок холодильника центральной консоли, установите…1.5±0.2 Н·м

↑ к списку операций

2 Выдвижной ящик холодильника центральной консоли в сборе

снятие: 3 шагаустановка: 4 шага1 момент затяжкистр. 2540–2541 оригинала
Примечания

Обязательно соблюдайте осторожность при демонтаже/монтаже, чтобы не повредить элементы интерьера.

Выдвижной ящик холодильника центральной консоли в сборе — расположение
Расположение детали

Подготовительные работы 4

  1. Двери автомобиля книга владельца
  2. Открытие и закрытие дверцы холодильника
  3. Двери багажника на электроприводе книга владельца
  4. Аккумулятор книга владельца

Снятие 3 шага

  1. Шаг 1

    Выдвиньте узел направляющих ящика холодильника центральной консоли в сборе и блока управления холодильником центральной консоли в сборе.

  2. Шаг 2

    Выверните крепёжные винты (2 шт.) выдвижного ящика холодильника центральной консоли в сборе с направляющими, приподнимите вверх и извлеките выдвижной ящик холодильника центральной консоли в сборе с направляющими.

    🔧 крестовая отвёртка
  3. Шаг 3

    Выверните крепёжный винт направляющей блока управления холодильником центральной консоли в сборе (2 шт.), снимите направляющую блока управления холодильником центральной консоли в сборе.

    🔧 бита-головка T25

Установка 4 шага

  1. Шаг 1

    Установите направляющую блока управления холодильником центральной консоли в сборе, установите крепёжные винты (2 шт.) направляющей блока управления холодильником центральной консоли в сборе. X01-89274012 Винт самонарезающий с внутренним шестигранником, цилиндрической головкой цветковой формы и фланцем Момент затяжки:

    X01-89274012
  2. Шаг 2

    5±0.2 Н·м

    🔧 торцевая головка T25
  3. Шаг 3

    Установите выдвижной ящик холодильника центральной консоли в сборе с направляющими, установите крепёжные винты (2 шт.) выдвижного ящика холодильника центральной консоли в сборе с направляющими. Q2734213F36 винт-саморез с крестообразным шлицем и увеличенной полукруглой головкой Момент затяжки: 1.5±0.5 Н·м

    ⚙︎ 1.5±0.5 Н·м🔧 крестовая отвёрткаQ2734213F36
  4. Шаг 4

    Установите узел ящика холодильника центральной консоли в сборе и направляющей блока управления холодильником центральной консоли в сборе.

Моменты затяжки

ОперацияМомент
Установите выдвижной ящик холодильника центральной консоли в сборе с н…1.5±0.5 Н·м

↑ к списку операций

3 Атмосферная подсветка холодильника центральной консоли в сборе

снятие: 2 шагаустановка: 2 шагастр. 2542–2543 оригинала
Примечания

Обязательно соблюдайте осторожность при демонтаже/монтаже, чтобы не повредить элементы интерьера.

Атмосферная подсветка холодильника центральной консоли в сборе — расположение
Расположение детали

Подготовительные работы 4

  1. Двери автомобиля книга владельца
  2. Открытие и закрытие дверцы холодильника
  3. Двери багажника на электроприводе книга владельца
  4. Аккумулятор книга владельца

Снятие 2 шага

  1. Шаг 1

    Выдвиньте узел направляющих ящика холодильника центральной консоли в сборе и блока управления холодильником центральной консоли в сборе.

  2. Шаг 2

    С помощью подходящего инструмента подденьте и извлеките подсветку холодильника центральной консоли в сборе, отсоедините разъём (1 шт.) жгута проводов подсветки холодильника центральной консоли в сборе, снимите подсветку холодильника центральной консоли в сборе.

Установка 2 шага

  1. Шаг 1

    Подсоедините разъём жгута проводов светодиодной подсветки холодильника центральной консоли в сборе (1 шт.), установите светодиодную подсветку холодильника центральной консоли в сборе.

  2. Шаг 2

    Установите узел ящика холодильника центральной консоли в сборе и направляющей блока управления холодильником центральной консоли в сборе.

↑ к списку операций

4 Вентилятор холодильника центральной консоли

снятие: 1 шагустановка: 1 шаг1 момент затяжкистр. 2544–2545 оригинала
Примечания

Обязательно соблюдайте осторожность при демонтаже/монтаже, чтобы не повредить элементы интерьера.

Вентилятор холодильника центральной консоли — расположение
Расположение детали

Подготовительные работы 12

  1. Двери автомобиля книга владельца
  2. Регулировка положения переднего пассажирского сиденья в сборе
  3. Двери багажника на электроприводе книга владельца
  4. Аккумулятор книга владельца
  5. Верхняя крышка кожуха направляющей сиденья
  6. Верхняя крышка кожуха направляющей сиденья
  7. Верхняя крышка кожуха направляющей сиденья
  8. Верхняя крышка кожуха направляющей сиденья
  9. Компонент сиденья переднего пассажира в сборе: сиденье переднего пассажира в сборе
  10. Фонарь подсветки ног переднего ряда справа
  11. Правая защитная панель в ногах в сборе
  12. Нижняя правая облицовочная панель центральной консоли в сборе

Снятие 1 шаг

  1. Шаг 1

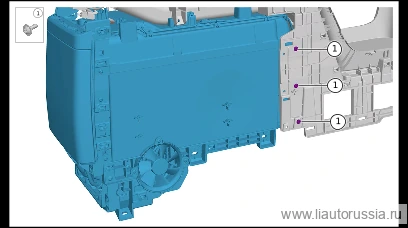

    Выверните крепёжный винт (3 шт.) вентилятора холодильника центральной консоли, снимите вентилятор холодильника центральной консоли.

    🔧 торцевая головка с приводом T25

Установка 1 шаг

  1. Шаг 1

    Установите вентилятор холодильника центральной консоли, установите крепёжный винт вентилятора холодильника центральной консоли (3 шт.). X01-89274012 винт-саморез с фланцевой цилиндрической головкой под шестигранник-звёздочку Момент затяжки: 1.5±0.2 Н·м

    ⚙︎ 1.5±0.2 Н·м🔧 бита-головка T25X01-89274012

Моменты затяжки

ОперацияМомент
Установите вентилятор холодильника центральной консоли, установите кре…1.5±0.2 Н·м

↑ к списку операций

5 Механизм открывания холодильника центральной консоли в сборе

снятие: 2 шагаустановка: 2 шага1 момент затяжкистр. 2546–2547 оригинала
Примечания

При демонтаже/монтаже не допускайте повреждения элементов салона.

Механизм открывания холодильника центральной консоли в сборе — расположение
Расположение детали

Подготовительные работы 35

  1. Двери автомобиля книга владельца
  2. Регулировка положения сиденья водителя в сборе
  3. Регулировка положения переднего пассажирского сиденья в сборе
  4. Двери багажника на электроприводе книга владельца
  5. Аккумулятор книга владельца
  6. Бокс для телефона центральной консоли в сборе
  7. Фонарь подсветки ног переднего ряда справа
  8. Внутренняя антенна BLE
  9. Верхняя крышка кожуха направляющей сиденья
  10. Верхняя крышка кожуха направляющей сиденья
  11. Верхняя крышка кожуха направляющей сиденья
  12. Верхняя крышка кожуха направляющей сиденья
  13. Мягкий подголовник
  14. Сиденье водителя в сборе
  15. Фонарь подсветки ног переднего ряда справа
  16. Левая защитная панель ножного пространства в сборе
  17. Левая нижняя облицовочная панель центральной консоли в сборе
  18. Верхняя крышка кожуха направляющей сиденья
  19. Верхняя крышка кожуха направляющей сиденья
  20. Верхняя крышка кожуха направляющей сиденья
  21. Верхняя крышка кожуха направляющей сиденья
  22. Мягкий подголовник
  23. Компонент сиденья переднего пассажира в сборе: сиденье переднего пассажира в сборе
  24. Фонарь подсветки ног переднего ряда справа
  25. Правая защитная панель в ногах в сборе
  26. Нижняя правая облицовочная панель центральной консоли в сборе
  27. Корпус центральной консоли в сборе
  28. Левая средняя облицовочная панель центральной консоли в сборе
  29. Средняя правая облицовочная панель центральной консоли в сборе
  30. Панель заднего кондиционера в сборе
  31. Верхняя задняя крышка центральной консоли в сборе
  32. USB первого ряда
  33. Верхняя декоративная панель центральной консоли в сборе
  34. Задняя крышка центральной консоли в сборе
  35. Холодильник центральной консоли в сборе

Снятие 2 шага

  1. Шаг 1

    Отсоедините разъём (1 шт.) жгута проводов механизма открывания холодильника центральной консоли в сборе.

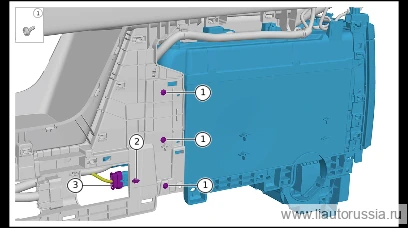

  2. Выверните крепёжный винт механизма открывания холодильника центральной консоли в сборе (3 шт.), снимите механизм открывания холодильника центральной консоли в сборе.

    🔧 бита-головка T25

Установка 2 шага

  1. Шаг 1

    Установите механизм открывания холодильника центральной консоли в сборе, установите крепёжные винты (4 шт.) механизма открывания холодильника центральной консоли в сборе. X01-89274012 Винт самонарезающий с внутренним шестигранником, цилиндрической головкой цветковой формы и фланцем Момент затяжки: 1,5±0,2 Н·м

    ⚙︎ 1.5±0.2 Н·м🔧 головка-бита T25X01-89274012
  2. Подсоедините разъём (1 шт.) жгута проводов механизма открывания холодильника центральной консоли в сборе.

Моменты затяжки

ОперацияМомент
Установите механизм открывания холодильника центральной консоли в сбор…1.5±0.2 Н·м

↑ к списку операций

6 Блок управления холодильником центральной консоли

снятие: 2 шагаустановка: 2 шага1 момент затяжкистр. 2548–2549 оригинала
Примечания

При демонтаже/монтаже не допускайте повреждения элементов салона.

Блок управления холодильником центральной консоли — расположение
Расположение детали

Подготовительные работы 35

  1. Двери автомобиля книга владельца
  2. Регулировка положения сиденья водителя в сборе
  3. Регулировка положения переднего пассажирского сиденья в сборе
  4. Двери багажника на электроприводе книга владельца
  5. Аккумулятор книга владельца
  6. Бокс для телефона центральной консоли в сборе
  7. Фонарь подсветки ног переднего ряда справа
  8. Внутренняя антенна BLE
  9. Верхняя крышка кожуха направляющей сиденья
  10. Верхняя крышка кожуха направляющей сиденья
  11. Верхняя крышка кожуха направляющей сиденья
  12. Верхняя крышка кожуха направляющей сиденья
  13. Мягкий подголовник
  14. Сиденье водителя в сборе
  15. Фонарь подсветки ног переднего ряда справа
  16. Левая защитная панель ножного пространства в сборе
  17. Левая нижняя облицовочная панель центральной консоли в сборе
  18. Верхняя крышка кожуха направляющей сиденья
  19. Верхняя крышка кожуха направляющей сиденья
  20. Верхняя крышка кожуха направляющей сиденья
  21. Верхняя крышка кожуха направляющей сиденья
  22. Мягкий подголовник
  23. Компонент сиденья переднего пассажира в сборе: сиденье переднего пассажира в сборе
  24. Фонарь подсветки ног переднего ряда справа
  25. Правая защитная панель в ногах в сборе
  26. Нижняя правая облицовочная панель центральной консоли в сборе
  27. Корпус центральной консоли в сборе
  28. Левая средняя облицовочная панель центральной консоли в сборе
  29. Средняя правая облицовочная панель центральной консоли в сборе
  30. Панель заднего кондиционера в сборе
  31. Верхняя задняя крышка центральной консоли в сборе
  32. USB первого ряда
  33. Верхняя декоративная панель центральной консоли в сборе
  34. Задняя крышка центральной консоли в сборе
  35. Холодильник центральной консоли в сборе

Снятие 2 шага

  1. Шаг 1

    Отсоедините разъём жгута проводов блока управления холодильником центральной консоли (1 шт.).

  2. Выверните крепёжный винт (4 шт.) блока управления холодильником центральной консоли, снимите блок управления холодильником центральной консоли.

    🔧 торцевая головка T25

Установка 2 шага

  1. Шаг 1

    Установите блок управления холодильником центральной консоли, установите крепёжный винт (4 шт.) блока управления холодильником центральной консоли. X01-89274012 винт-саморез с фланцевой цилиндрической головкой и внутренним шестигранно-фигурным профилем Момент затяжки: 1.5±0.2 Н·м

    ⚙︎ 1.5±0.2 Н·м🔧 торцевая головка с приводом T25X01-89274012
  2. Подсоедините разъём жгута проводов блока управления холодильником центральной консоли (1 шт.).

Моменты затяжки

ОперацияМомент
Установите блок управления холодильником центральной консоли, установи…1.5±0.2 Н·м

Сопутствующие калибровки

Выполняются на фирменном оборудовании Li Auto.

  • Приведение в соответствие версии программного обеспечения и версии прошивки автомобиля

↑ к списку операций
