Корпус панели приборов в сборе.

Подготовительные работы 42

1. Двери автомобиля книга владельца
2. Регулировка положения сиденья водителя в сборе
3. Регулировка положения переднего пассажирского сиденья в сборе
4. Двери багажника на электроприводе книга владельца
5. Аккумулятор книга владельца
6. Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, левая сторона
7. Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, правая сторона
8. Сиденье водителя в сборе, деталь — левый кожух заднего конца направляющей сиденья водителя
9. Узлы сиденья водителя в сборе — крышка правой стороны заднего конца направляющей водительского сиденья
10. Сиденье водителя в сборе, деталь — сиденье водителя в сборе
11. Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, левая сторона
12. Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, правая сторона
13. крышка заднего торца направляющей, левая сторона
14. правый кожух заднего торца направляющей (переднее пассажирское)
15. Компонент сиденья переднего пассажира в сборе: сиденье переднего пассажира в сборе
16. левая нижняя облицовочная панель центральной консоли в сборе
17. Компоненты центральной консоли в сборе — нижняя правая облицовочная панель центральной консоли в сборе
18. корпус центральной консоли в сборе
19. подсветка ног левого переднего ряда
20. левая защитная панель ножного пространства в сборе
21. левая боковая крышка панели приборов
22. нижняя левая защитная панель в сборе
23. левый дефлектор вентиляции в сборе
24. крышка HUD в сборе.
25. облицовка верхней части левой стойки A в сборе
26. Подушка безопасности водителя
27. Рулевое колесо в сборе
28. верхний кожух рулевой колонки в сборе
29. нижний кожух рулевой колонки в сборе
30. Комбинированный переключатель в сборе
31. центральный дефлектор в сборе
32. сервисная крышка дисплея в сборе.
33. HMI-экран центральной консоли в сборе
34. крышка центрального динамика в сборе
35. Центральный высокочастотный динамик
36. Центральный динамик
37. облицовка верхней части правой стойки А в сборе
38. правый дефлектор в сборе
39. правая боковая крышка панели приборов
40. фонарь подсветки ног переднего ряда справа
41. правая защитная панель в ногах в сборе
42. плафон освещения перчаточного ящика

Снятие 19 шагов

1.

   1

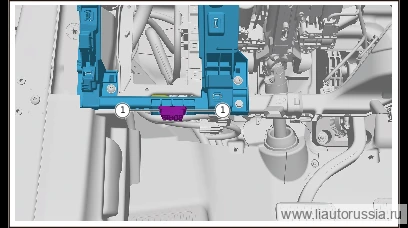

   Нажмите на фиксирующий зажим (2 шт.) диагностического разъёма OBD, отсоедините диагностический разъём OBD от блока панели приборов в сборе.

2.

   2

   Отсоедините фиксирующую защёлку (1 шт.) жгута проводов панели приборов в сборе.
3. 3

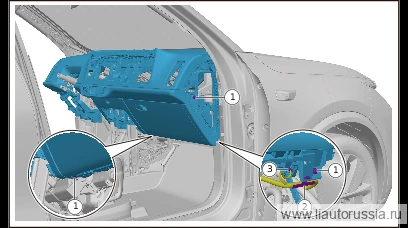

   Выверните крепёжные болты (1 шт.) блока панели приборов в сборе.

   🔧 головка 10 мм

4.

   4

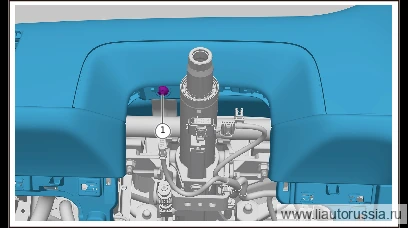

   Выверните крепёжные саморезы (1 шт.) корпуса панели приборов в сборе.

   🔧 насадка-бита с головкой T30

5.

   5

   Выверните крепёжные саморезы (4 шт.) корпуса панели приборов в сборе.

   🔧 насадка-бита с головкой T30
6. 6

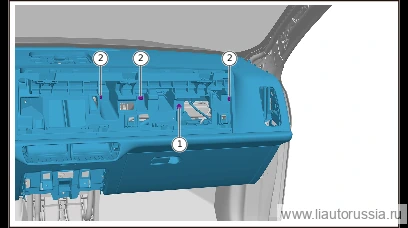

   Выверните крепёжные болты (1 шт.) блока панели приборов в сборе.

   🔧 головка 10 мм

7.

   7

   Выверните крепёжные саморезы (2 шт.) корпуса панели приборов в сборе.

   🔧 насадка-бита с головкой T30

8.

   8

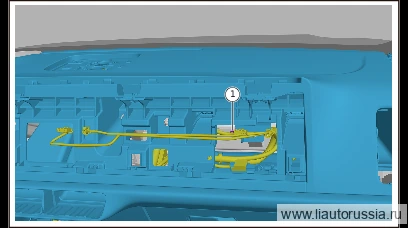

   Отсоедините разъём жгута проводов (1 шт.) антенны 5G.

9.

   9

   Отсоедините фиксирующую защёлку (1 шт.) жгута проводов панели приборов в сборе.
10. 10

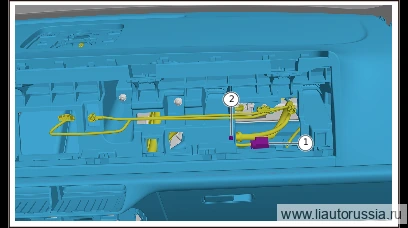

    Отсоедините разъём (1 шт.) жгута проводов подушки безопасности переднего пассажира.

11.

    11

    Отсоедините фиксирующую защёлку (1 шт.) жгута проводов панели приборов в сборе.
12. 12

    Выверните крепёжные болты (1 шт.) блока панели приборов в сборе.

    🔧 головка 10 мм

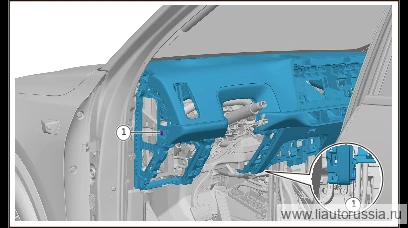

13.

    13

    Выверните крепёжные саморезы (3 шт.) корпуса панели приборов в сборе.

    🔧 насадка-бита с головкой T30
14. 14

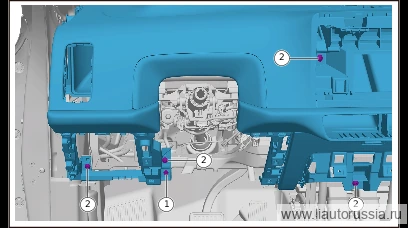

    Выверните крепёжные болты (1 шт.) блока панели приборов в сборе.

    🔧 головка 10 мм

15.

    15

    Отсоедините разъём (1 шт.) жгута проводов демпфера перчаточного ящика.
16. 16

    Отсоедините фиксирующую защёлку (1 шт.) жгута проводов панели приборов в сборе.
17. 17

    Выверните крепёжные саморезы (3 шт.) корпуса панели приборов в сборе, отсоедините корпус панели приборов в сборе.

    🔧 насадка-бита с головкой T30

    Примечание. При отсоединении корпуса панели приборов в сборе необходимо участие двух специалистов по ремонту.

18.

    18

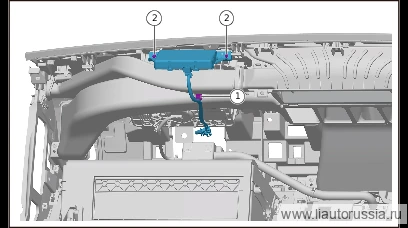

    Отсоедините фиксатор антенны 5G (1 шт.).
19. 19

    Выверните крепёжный винт (2 шт.) 5G-антенны, снимите 5G-антенну, извлеките блок панели приборов в сборе.

    🔧 крестовая отвёртка Внимание: при извлечении блока панели приборов в сборе требуется совместная работа двух специалистов по ремонту

Установка 19 шагов

1. 1

   Разместите блок панели приборов в сборе внутри салона, установите антенну 5G, установите крепёжные винты (2 шт.) антенны 5G. Q2734213F36 Саморез с крестообразным шлицем и большой полукруглой головкой Момент затяжки: 1.5±0.5 Н·м

   ⚙︎ 1.5±0.5 Н·м🔧 крестовая отвёрткаQ2734213F36

   Примечание. Операцию должны выполнять два специалиста совместно.
2. 2

   Установите фиксирующие защёлки (1 шт.) антенны 5G.

3.

   3

   Установите корпус панели приборов в сборе, установите крепёжный винт (3 шт.) корпуса панели приборов в сборе. X01-89215715Винт с фланцевой цилиндрической головкой и внутренним звёздообразным шлицем Момент затяжки: 5±0.5 Н·м

   ⚙︎ 5±0.5 Н·м🔧 Отвёрточная головка T30X01-89215715

   Примечание. При установке корпуса панели приборов в сборе требуется совместная работа двух специалистов по ремонту.
4. 4

   Установите фиксирующую защёлку жгута проводов панели приборов в сборе (1 шт.).
5. 5

   Подсоедините разъём (1 шт.) жгута проводов демпфера перчаточного ящика.

6.

   6

   Установите крепёжные болты (1 шт.) блока панели приборов в сборе. Комплект: болт с шестигранной головкой и плоская шайба Q140B0620F38L Момент затяжки: 10±2 Н·м

   ⚙︎ 10±2 Н·м🔧 головка 10 мм
7. 7

   Установите крепёжные саморезы (3 шт.) корпуса панели приборов в сборе. X01-89215715 Фланцевый винт с цилиндрической головкой и внутренним фигурным шлицем. Момент: 5±0.5 Н·м

   ⚙︎ 5±0.5 Н·м🔧 насадка-бита с головкой T30X01-89215715

8.

   8

   Установите крепёжный болт (1 шт.) корпуса панели приборов в сборе. Q146B0622F62L комплект шестигранного болта, пружинной шайбы и плоской шайбы Момент затяжки: 6±1 Н·м

   ⚙︎ 6±1 Н·м🔧 Торцевая головка 10 мм
9. 9

   Установите фиксирующую защёлку жгута проводов панели приборов в сборе (1 шт.).

10.

    10

    Подсоедините разъём (1 шт.) жгута проводов подушки безопасности переднего пассажира.
11. 11

    Установите фиксирующую защёлку жгута проводов панели приборов в сборе (1 шт.).

12.

    12

    Подсоедините разъём (1 шт.) жгута проводов антенны 5G.

13.

    13

    Установите крепёжные саморезы (2 шт.) корпуса панели приборов в сборе. X01-89215715 Фланцевый винт с цилиндрической головкой и внутренним фигурным шлицем. Момент: 5±0.5 Н·м

    ⚙︎ 5±0.5 Н·м🔧 насадка-бита с головкой T30X01-89215715

14.

    14

    Установите крепёжный болт (1 шт.) корпуса панели приборов в сборе. Q1860616F36Шестигранный фланцевый болт Момент затяжки: 9±1 Н·м

    ⚙︎ 9±1 Н·м🔧 Торцевая головка 10 ммQ1860616F36
15. 15

    Установите крепёжные саморезы (4 шт.) корпуса панели приборов в сборе. X01-89215715 Фланцевый винт с цилиндрической головкой и внутренним фигурным шлицем. Момент: 5±0.5 Н·м

    ⚙︎ 5±0.5 Н·м🔧 насадка-бита с головкой T30X01-89215715

16.

    16

    Установите крепёжный винт (1 шт.) блока панели приборов в сборе. X01-89215715 Винт с фланцевой цилиндрической головкой и внутренним звездообразным (Torx) шлицем Момент затяжки: 5±0.5 Н·м

    ⚙︎ 5±0.5 Н·м🔧 битовая головка T30X01-89215715

17.

    17

    Установите крепёжный болт (1 шт.) корпуса панели приборов в сборе. Q146B0622F62L комплект шестигранного болта, пружинной шайбы и плоской шайбы Момент затяжки: 6±1 Н·м

    ⚙︎ 6±1 Н·м🔧 Торцевая головка 10 мм
18. 18

    Установите фиксирующую защёлку жгута проводов панели приборов в сборе (1 шт.).

19.

    19

    Подсоедините диагностический разъём OBD к блоку панели приборов в сборе, зафиксируйте фиксатор (2 шт.) диагностического разъёма OBD.

Моменты затяжки — сводка
