Жгут проводов моторного отсека — Li L6
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
Параметры узла — сводка
Крепёж и артикулы: Q1860616F70, M01-89146616, M01-89146820, Q1860890F61
1 Верхняя крышка электрощита моторного отсека
Подготовительные работы 2
- Двери автомобиля книга владельца
- Открытие и закрытие капота
Снятие 1 шаг
-
Расстыкуйте фиксирующую защёлку верхней крышки блока электрооборудования моторного отсека (2 шт.), снимите верхнюю крышку блока электрооборудования моторного отсека.
Установка 1 шаг
-
Установите верхнюю крышку блока электрооборудования моторного отсека.
2 Нижняя крышка блока электрооборудования моторного отсека
Подготовительные работы 7
- Двери багажника на электроприводе книга владельца
- Аккумулятор книга владельца
- Двери автомобиля книга владельца
- Открытие и закрытие капота
- Передняя защита моторного отсека
- Левая защита моторного отсека в сборе
- Верхняя крышка электрощита моторного отсека
Снятие 10 шагов
-
Отсоедините разъём(2 шт.) жгута проводов двигателя (ДВС).
-
Отсоедините фиксатор жгута проводов двигателя (1 шт.).
-
Выверните крепёжную гайку (1 шт.) вспомогательного силового провода кузова, отсоедините вспомогательный силовой провод кузова от корпуса электрощита моторного отсека.
🔧 головка 13 мм -
Выверните крепёжную гайку (1 шт.) жгута проводов основного питания блока предохранителей моторного отсека, отсоедините соединение жгута проводов основного питания блока предохранителей моторного отсека с корпусом блока электрооборудования моторного отсека.
🔧 головка 13 мм -
Отсоедините фиксирующую защёлку дополнительного силового провода кузова (1 шт.).
-
Отсоедините фиксирующую защёлку(1 шт.) отводящей трубки радиатора электродвигателя.
-
Снимите хомуты-стяжки (2 шт.), отсоедините соединение жгута проводов моторного отсека с нижней крышкой электрощита моторного отсека.
-
В месте, указанном стрелкой, отсоедините фиксатор (1 шт.) обратного патрубка электродвигателя.
-
Нажмите на фиксирующую защёлку корпуса электрического блока моторного отсека (4 шт.), отведите корпус электрического блока моторного отсека в сторону.
-
Выверните крепёжный болт(3 шт.) нижней крышки электрощита моторного отсека, снимите нижнюю крышку электрощита моторного отсека.
Установка 10 шагов
-
Установите нижнюю крышку электрощита моторного отсека, установите крепёжный болт (3 шт.) нижней крышки электрощита моторного отсека. Болт с шестигранной головкой, пружинная шайба и плоская шайба в сборе Q146B0622F62L Момент затяжки: 9±1 Н·м
⚙︎ 9±1 Н·м🔧 головка 10 мм -
Установите корпус блока электрооборудования моторного отсека, убедитесь, что фиксатор (4 шт.) установлен на место.
-
Установите обратный воздушный патрубок электродвигателя, убедитесь, что фиксатор (1 шт.) установлен на месте.
-
Подсоедините жгут проводов моторного отсека к нижней крышке электрощита моторного отсека, установите снятые ранее хомуты-стяжки (2 шт.).
-
Установите фиксатор (1 шт.) отводящей трубки радиатора электродвигателя.
-
Установите фиксатор (1 шт.) дополнительного силового провода кузова.
-
Подсоедините жгут провода главного питания блока предохранителей моторного отсека к корпусу электрического блока моторного отсека, установите крепёжную гайку жгута провода главного питания блока предохранителей моторного отсека (1 шт.). Q33808T13F70 шестигранная фланцевая стопорная гайка с неметаллической вставкой Момент затяжки: 13±1 Н·м
⚙︎ 13±1 Н·м🔧 головка 13 мм -
Подсоедините вспомогательный силовой провод кузова к корпусу электрощита моторного отсека, установите крепёжную гайку(1 шт.) вспомогательного силового провода кузова. Стопорная гайка с шестигранной фланцевой головкой и неметаллической вставкой Q33808T13F70 Момент затяжки: 13±1 Н·м
⚙︎ 13±1 Н·м🔧 Головка 13 мм -
Установите фиксатор жгута проводов двигателя (1 шт.).
-
Подсоедините разъём (2 шт.) жгута проводов двигателя.
Моменты затяжки
| Операция | Момент |
|---|---|
| Установите нижнюю крышку электрощита моторного отсека, установите креп… | 9±1 Н·м |
| Подсоедините жгут провода главного питания блока предохранителей мотор… | 13±1 Н·м |
| Подсоедините вспомогательный силовой провод кузова к корпусу электрощи… | 13±1 Н·м |
3 Кронштейн EPS жгута проводов моторного отсека
Подготовительные работы 2
- Подъём и опускание автомобиля
- Левая передняя нижняя защита днища
Снятие 2 шага
-
Отсоедините фиксирующую защёлку (1 шт.) жгута проводов моторного отсека в сборе.
-
Выверните крепёжный болт кронштейна EPS жгута проводов моторного отсека (1 шт.), снимите кронштейн EPS жгута проводов моторного отсека.
🔧 торцовая головка 10 мм
Установка 2 шага
-
Установите кронштейн EPS жгута проводов моторного отсека, установите болт крепления кронштейна EPS жгута проводов моторного отсека (1 шт.). Q1860616F70 болт шестигранный фланцевый. Момент затяжки: 9±1 Н·м.
⚙︎ 9±1 Н·м🔧 головка 10 ммQ1860616F70 -
Установите фиксирующую защёлку жгута проводов моторного отсека в сборе (1 шт.).
Моменты затяжки
| Операция | Момент |
|---|---|
| Установите кронштейн EPS жгута проводов моторного отсека, установите б… | 9±1 Н·м |
4 Жгут проводов моторного отсека в сборе
- Если защитный слой от истирания проводов высоковольтной бортовой электрической системы повреждён, либо сами провода повреждены вследствие внешнего воздействия (например, повреждены животными), необходимо немедленно заменить провода, ремонт не допускается.
- Если разъём низковольтного жгута проводов или сам жгут проводов повреждён вследствие внешнего воздействия (например, повреждён животными), необходимо немедленно заменить провода, ремонт не допускается.
- Категорически запрещается ремонтировать экранированные линии и линии с лёгкой пластиковой защитной оболочкой.
При демонтаже будьте осторожны, не повредите лакокрасочное покрытие.
Подготовительные работы 88
- Двери автомобиля книга владельца
- Регулировка положения сиденья водителя в сборе
- Регулировка положения переднего пассажирского сиденья в сборе
- Открытие и закрытие капота
- Двери багажника на электроприводе книга владельца
- Аккумулятор книга владельца
- Высоковольтная система книга владельца
- Откачка и заправка хладагента
- Передняя защита моторного отсека
- Правая защита моторного отсека в сборе
- Левая защита моторного отсека в сборе
- Впускной патрубок воздушного фильтра в сборе
- Декоративный кожух двигателя в сборе
- Выходная трубка интеркулера в сборе II
- Воздушный фильтр в сборе
- Снятие и установка габаритного фонаря решётки радиатора в сборе с передним уплотнителем моторного отсека
- Подъём и опускание автомобиля
- Колесо в сборе
- Левый передний подкрылок
- Колесо в сборе
- Правая передняя колёсная арка
- Левая передняя нижняя защита днища
- Задняя защитная панель передней части днища
- Нижняя защита переднего бампера в сборе
- Слив и заправка охлаждающей жидкости электродвигателя и аккумуляторной батареи
- Демонтаж/монтаж узла переднего бампера в сборе
- Разборка/сборка узла монтажного кронштейна переднего комбинированного фонаря
- Декоративный колпачок
- Щётка стеклоочистителя основного рычага в сборе
- Щётка стеклоочистителя вспомогательного рычага в сборе
- Передняя защита моторного отсека
- Задний уплотнитель моторного отсека
- Левая защита моторного отсека в сборе
- Правая защита моторного отсека в сборе
- Облицовочная панель вентиляции переднего щита в сборе
- Правый водосточный патрубок вентиляционной облицовки переднего щита
- Верхний правый блок второй защитной перегородки в сборе
- Кожух отвода воды в сборе
- Верхний узел второй защитной стенки в сборе
- Верхний левый блок второй перегородки моторного отсека
- Соединительная балка правой передней стойки амортизатора
- Соединительная балка левой передней стойки амортизатора
- Тяга электродвигателя в сборе
- Балка соединения передних амортизаторных стоек в сборе
- Интегрированный модуль управления теплом
- Левый водосточный патрубок вентиляционной облицовки переднего щита
- Бокс для телефона центральной консоли в сборе
- Внутренняя антенна BLE
- Верхняя крышка кожуха направляющей сиденья
- Верхняя крышка кожуха направляющей сиденья
- Верхняя крышка кожуха направляющей сиденья
- Верхняя крышка кожуха направляющей сиденья
- Мягкий подголовник
- Сиденье водителя в сборе
- Фонарь подсветки ног переднего ряда справа
- Левая защитная панель ножного пространства в сборе
- Левая нижняя облицовочная панель центральной консоли в сборе
- Верхняя крышка кожуха направляющей сиденья
- Верхняя крышка кожуха направляющей сиденья
- Верхняя крышка кожуха направляющей сиденья
- Верхняя крышка кожуха направляющей сиденья
- Мягкий подголовник
- Компонент сиденья переднего пассажира в сборе: сиденье переднего пассажира в сборе
- Фонарь подсветки ног переднего ряда справа
- Правая защитная панель в ногах в сборе
- Нижняя правая облицовочная панель центральной консоли в сборе
- Корпус центральной консоли в сборе
- Экран рулевого колеса в сборе
- Подушка безопасности водителя
- Рулевое колесо в сборе
- Левая торцевая крышка панели приборов в сборе
- Левая нижняя защитная панель панели приборов в сборе
- Верхний кожух рулевой колонки в сборе
- Нижний кожух рулевой колонки в сборе
- Комбинированный переключатель в сборе
- Сервисная крышка дисплея в сборе.
- HMI-экран центральной консоли в сборе
- Генератор отрицательных ионов
- Торцевая крышка панели приборов (правая сторона) в сборе
- Крышка HUD в сборе.
- Накладка центрального динамика в сборе
- Центральный динамик
- Центральный высокочастотный динамик
- Динамик eCall
- Плафон освещения перчаточного ящика
- Облицовка верхней части левой стойки A в сборе
- Облицовка верхней части правой стойки А в сборе
- Корпус панели приборов в сборе
Снятие 65 шагов
-
Отсоедините разъём жгута проводов моторного отсека в сборе (2 шт.).
-
Отсоедините фиксирующую защёлку (1 шт.) жгута проводов моторного отсека в сборе.
-
Отсоедините разъём жгута проводов моторного отсека в сборе (1 шт.).
-
Отсоедините фиксирующую защёлку (1 шт.) жгута проводов моторного отсека в сборе.
-

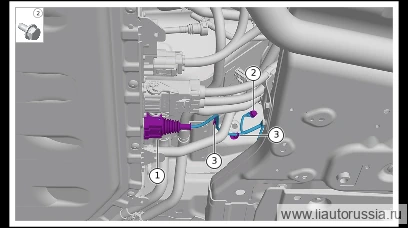

Отсоедините разъём жгута проводов моторного отсека в сборе (1 шт.).
-
Выверните крепёжный болт (1 шт.) жгута проводов заземления жгута проводов моторного отсека в сборе.
🔧 головка 10 мм -
Отсоедините фиксирующую защёлку (2 шт.) жгута проводов моторного отсека в сборе.
-

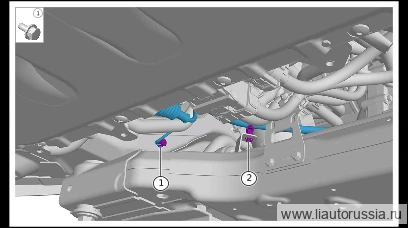

Выверните крепёжный болт (1 шт.) жгута проводов заземления жгута проводов моторного отсека в сборе.
🔧 головка 10 мм -
Отсоедините фиксирующую защёлку (1 шт.) жгута проводов моторного отсека в сборе.
-

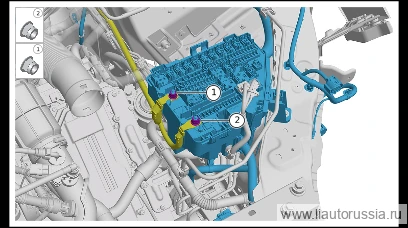

Отсоедините разъём жгута проводов моторного отсека в сборе (1 шт.).
-

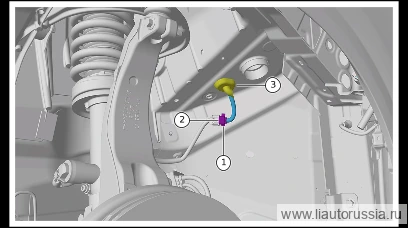

Отсоедините фиксирующую защёлку (2 шт.) жгута проводов моторного отсека в сборе.
-

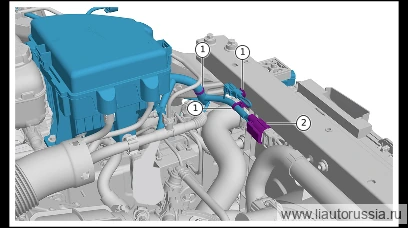

Отсоедините фиксирующую защёлку (1 шт.) жгута проводов моторного отсека в сборе.
-
Отсоедините разъём жгута проводов моторного отсека в сборе (1 шт.).
-
Расстыкуйте резиновый чехол жгута проводов моторного отсека в сборе (1 шт.).
-
Выверните крепёжный болт (1 шт.) жгута проводов заземления жгута проводов моторного отсека в сборе.
🔧 головка 10 мм -
Отсоедините фиксирующую защёлку (2 шт.) жгута проводов моторного отсека в сборе.
-

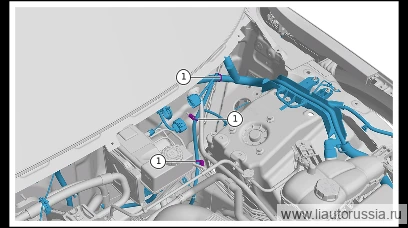

Отсоедините фиксирующую защёлку (3 шт.) жгута проводов моторного отсека в сборе.
-

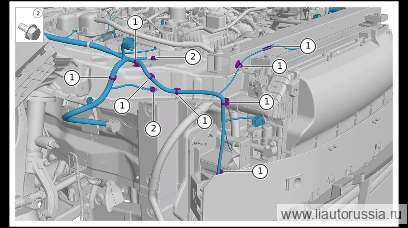

Отсоедините разъём жгута проводов моторного отсека в сборе (1 шт.).
-
Отсоедините фиксирующую защёлку (5 шт.) жгута проводов моторного отсека в сборе.
-
Отсоедините разъём жгута проводов моторного отсека в сборе (1 шт.).
-
Отсоедините фиксирующую защёлку (3 шт.) жгута проводов моторного отсека в сборе.
-

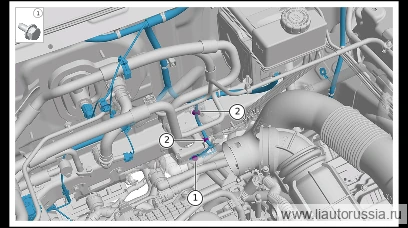

Выверните крепёжный болт (1 шт.) жгута проводов заземления жгута проводов моторного отсека в сборе.
🔧 головка 10 мм -
Отсоедините фиксирующую защёлку (2 шт.) жгута проводов моторного отсека в сборе.
-
Отсоедините разъём жгута проводов моторного отсека в сборе (2 шт.).
-
Отсоедините фиксирующую защёлку (4 шт.) жгута проводов моторного отсека в сборе.
-

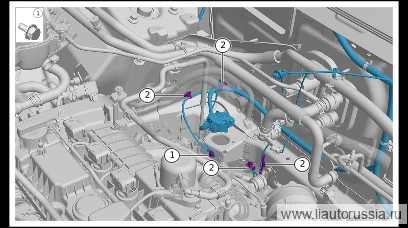

Выверните крепёжный болт (1 шт.) жгута проводов заземления жгута проводов моторного отсека в сборе.
🔧 головка 10 мм -
Отсоедините фиксирующую защёлку (4 шт.) жгута проводов моторного отсека в сборе.
-

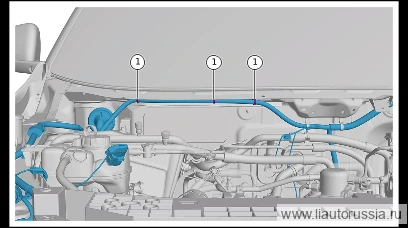

Отсоедините фиксирующую защёлку (3 шт.) жгута проводов моторного отсека в сборе.
-
Отсоедините разъём жгута проводов моторного отсека в сборе (1 шт.).
-
Отсоедините фиксирующую защёлку (2 шт.) жгута проводов моторного отсека в сборе.
-

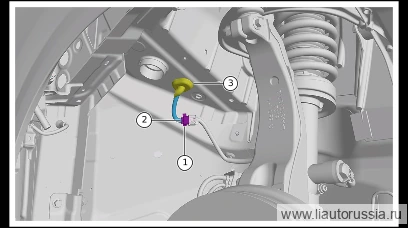

Отсоедините разъём жгута проводов моторного отсека в сборе (1 шт.).
-
Отсоедините фиксирующую защёлку (1 шт.) жгута проводов моторного отсека в сборе.
-
Расстыкуйте резиновый чехол жгута проводов моторного отсека в сборе (1 шт.).
-

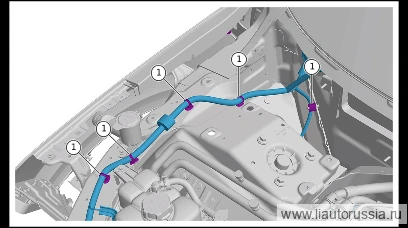

Отсоедините фиксирующую защёлку (5 шт.) жгута проводов моторного отсека в сборе.
-

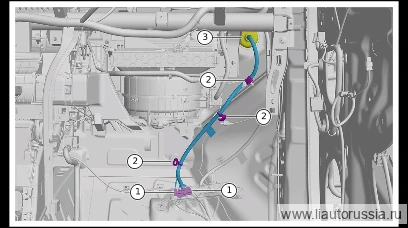

Отсоедините разъём жгута проводов моторного отсека в сборе (2 шт.).
-
Отсоедините фиксирующую защёлку (3 шт.) жгута проводов моторного отсека в сборе.
-
Расстыкуйте резиновый чехол жгута проводов моторного отсека в сборе (1 шт.).
-

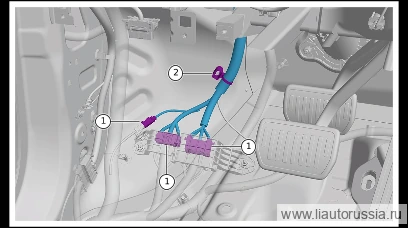

Отсоедините разъём жгута проводов моторного отсека в сборе (3 шт.).
-
Отсоедините фиксирующую защёлку (1 шт.) жгута проводов моторного отсека в сборе.
-

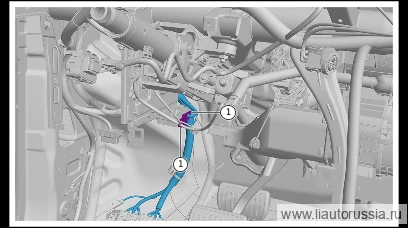

Отсоедините разъём жгута проводов моторного отсека в сборе (2 шт.).
-

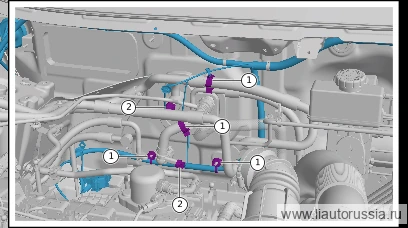

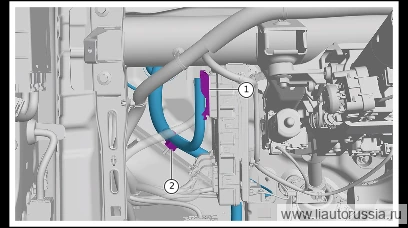

Отсоедините разъём жгута проводов моторного отсека в сборе (1 шт.).
-
Отсоедините фиксирующую защёлку (1 шт.) жгута проводов моторного отсека в сборе.
-
Выверните крепёжный болт (1 шт.) жгута проводов заземления жгута проводов моторного отсека в сборе.
🔧 головка 10 мм -
Расстыкуйте резиновый чехол жгута проводов моторного отсека в сборе (1 шт.).
-

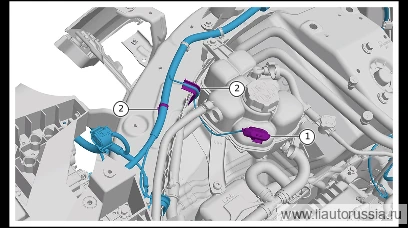

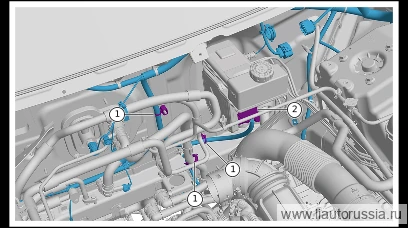

Отсоедините разъём жгута проводов моторного отсека в сборе (1 шт.).
-
Отсоедините фиксирующую защёлку (2 шт.) жгута проводов моторного отсека в сборе.
-

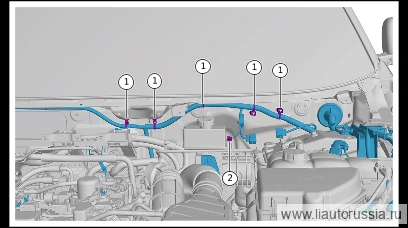

Выверните крепёжный болт (2 шт.) жгута проводов заземления жгута проводов моторного отсека в сборе.
🔧 головка 10 мм -
Отсоедините фиксирующую защёлку (8 шт.) жгута проводов моторного отсека в сборе.
-

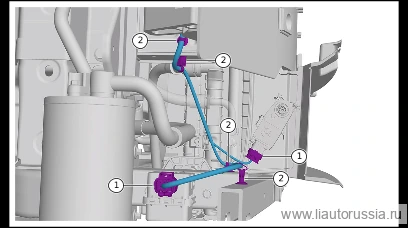

Отсоедините разъём жгута проводов моторного отсека в сборе (2 шт.).
-

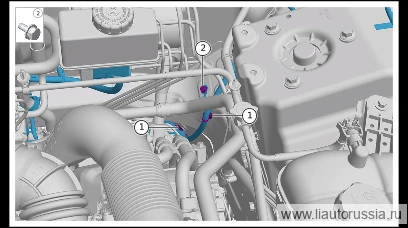

Отсоедините фиксирующую защёлку (4 шт.) жгута проводов моторного отсека в сборе.
-

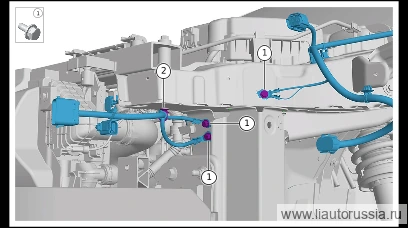

Выверните крепёжный болт (3 шт.) жгута проводов заземления жгута проводов моторного отсека в сборе.
🔧 головка 10 мм -
Отсоедините фиксирующую защёлку (1 шт.) жгута проводов моторного отсека в сборе.
-
Отсоедините разъём жгута проводов моторного отсека в сборе (1 шт.).
-
Отсоедините фиксирующую защёлку (3 шт.) жгута проводов моторного отсека в сборе.
-

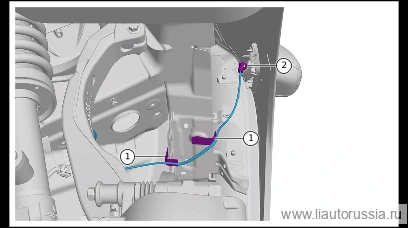

Выверните крепёжную гайку (1 шт.) дополнительного силового провода кузова, отсоедините соединение дополнительного силового провода кузова с жгутом проводов моторного отсека в сборе.
🔧 головка 13 мм -
Выверните крепёжную гайку жгута провода главного питания блока предохранителей моторного отсека (1 шт.), отсоедините жгут провода главного питания блока предохранителей моторного отсека от жгута проводов моторного отсека в сборе.
🔧 головка Q33808T13F70 шестигранная фланцевая стопорная гайка с неметаллической вставкой 13 мм -

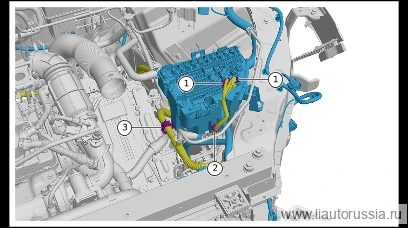

Отсоедините разъём жгута проводов двигателя в сборе (2 шт.).
-
Расстыкуйте фиксатор (1 шт.) жгута проводов двигателя в сборе.
-
Отсоедините фиксирующую защёлку(1 шт.) отводящей трубки радиатора электродвигателя.
-

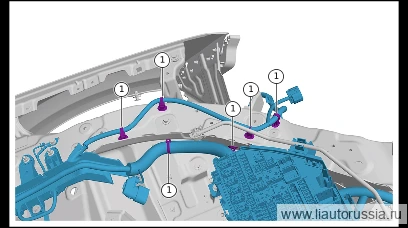

Отсоедините фиксирующую защёлку (6 шт.) жгута проводов моторного отсека в сборе.
-

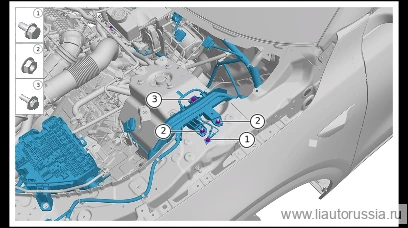

Выверните крепёжный болт (1 шт.) жгута проводов заземления жгута проводов моторного отсека в сборе.
🔧 головка 10 мм -

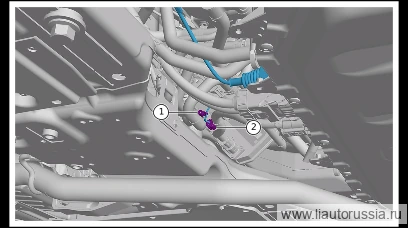

Выверните крепёжную гайку жгута проводов моторного отсека в сборе (2 шт.). Использовать
🔧 головка 10 мм -
Выверните крепёжный болт (1 шт.) жгута проводов моторного отсека в сборе.
🔧 головка 10 мм -

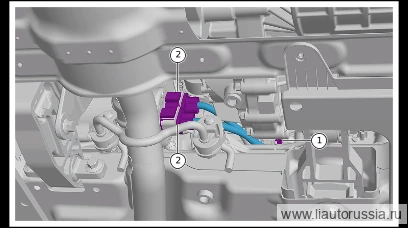

В месте, указанном стрелкой, отсоедините фиксатор (1 шт.) обратного патрубка электродвигателя.
-

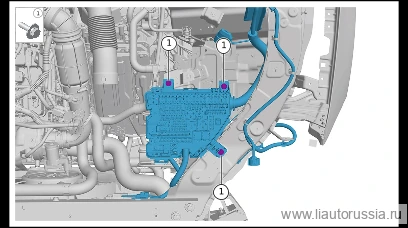

Выверните крепёжный болт(3 шт.) жгута проводов моторного отсека в сборе, снимите жгут проводов моторного отсека в сборе.
🔧 Головка 10 мм
Установка 65 шагов
-
Установите жгут проводов моторного отсека в сборе, установите крепёжный болт (3 шт.) жгута проводов моторного отсека в сборе. Болт с шестигранной головкой, пружинная шайба и плоская шайба в сборе Q146B0622F62L Момент затяжки: 9±1 Н·м
⚙︎ 9±1 Н·м🔧 головка 10 мм -
Установите обратный воздушный патрубок электродвигателя, убедитесь, что фиксатор (1 шт.) установлен на месте.
-
Установите крепёжный болт (1 шт.) жгута проводов моторного отсека в сборе. Q146B0622F62L болт с шестигранной головкой, пружинной шайбой и плоской шайбой в сборе Момент затяжки: 9±1 Н·м
⚙︎ 9±1 Н·м🔧 головка 10 мм -
Установите крепёжную гайку жгута проводов моторного отсека в сборе (2 шт.). Q32006F61 гайка с шестигранной головкой и фланцем Момент затяжки: 9±1 Н·м
⚙︎ 9±1 Н·м🔧 торцовая головка 10 мм -
Установите крепёжный болт провода заземления жгута проводов моторного отсека в сборе (1 шт.). M01-89146616 Комплект: болт с шестигранной головкой, пружинная шайба и плоская шайба Момент затяжки: 9±1 Н·м
⚙︎ 9±1 Н·м🔧 головка 10 ммM01-89146616 -
Установите фиксирующую защёлку жгута проводов моторного отсека в сборе (6 шт.).
-
Установите фиксатор (1 шт.) отводящей трубки радиатора электродвигателя.
-
Установите фиксатор жгута проводов двигателя в сборе (1 шт.).
-
Подсоедините разъём жгута проводов двигателя в сборе (2 шт.).
-
Подсоедините главный силовой жгут проводов блока предохранителей моторного отсека к жгуту проводов моторного отсека в сборе, установите крепёжную гайку(1 шт.) главного силового жгута проводов блока предохранителей моторного отсека. Стопорная гайка с шестигранной фланцевой головкой и неметаллической вставкой Q33808T13F70 Момент затяжки: 13±1 Н·м
⚙︎ 13±1 Н·м🔧 Головка 13 мм -
Подсоедините вспомогательный силовой провод кузова к жгуту проводов моторного отсека в сборе, установите крепёжную гайку (1 шт.) вспомогательного силового провода кузова. Шестигранная фланцевая стопорная гайка с неметаллической вставкой Q33808T13F70 Момент затяжки: 13±1 Н·м
⚙︎ 13±1 Н·м🔧 головка 13 мм -
Установите фиксирующую защёлку жгута проводов моторного отсека в сборе (3 шт.).
-
Подсоедините разъём жгута проводов моторного отсека в сборе (2 шт.).
-
Установите фиксирующую защёлку жгута проводов моторного отсека в сборе (1 шт.).
-
Установите крепёжный болт (3 шт.) жгута провода массы жгута проводов моторного отсека в сборе. M01-89146616 болт с шестигранной головкой, пружинной шайбой и плоской шайбой в сборе Момент затяжки: 9±1 Н·м
⚙︎ 9±1 Н·м🔧 головка 10 ммM01-89146616 -
Установите фиксирующую защёлку жгута проводов моторного отсека в сборе (4 шт.).
-
Подсоедините разъём жгута проводов моторного отсека в сборе (2 шт.).
-
Установите фиксирующую защёлку жгута проводов моторного отсека в сборе (8 шт.).
-
Установите крепёжный болт (2 шт.) жгута провода массы жгута проводов моторного отсека в сборе. M01-89146616 болт с шестигранной головкой, пружинной шайбой и плоской шайбой в сборе Момент затяжки: 9±1 Н·м
⚙︎ 9±1 Н·м🔧 головка 10 ммM01-89146616 -
Установите фиксирующую защёлку жгута проводов моторного отсека в сборе (2 шт.).
-
Подсоедините разъём жгута проводов моторного отсека в сборе (1 шт.).
-

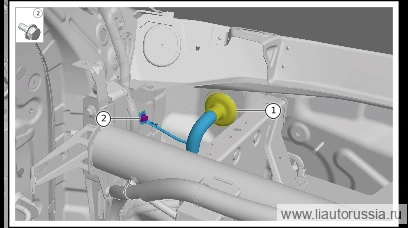

Установите резиновый чехол (1 шт.) жгута проводов моторного отсека в сборе.
-
Установите крепёжный болт провода заземления жгута проводов моторного отсека в сборе (1 шт.). M01-89146616 Комплект: болт с шестигранной головкой, пружинная шайба и плоская шайба Момент затяжки: 9±1 Н·м
⚙︎ 9±1 Н·м🔧 головка 10 ммM01-89146616 -
Установите фиксирующую защёлку жгута проводов моторного отсека в сборе (1 шт.).
-
Подсоедините разъём жгута проводов моторного отсека в сборе (1 шт.).
-
Подсоедините разъём жгута проводов моторного отсека в сборе (2 шт.).
-
Установите фиксирующую защёлку жгута проводов моторного отсека в сборе (1 шт.).
-
Установите разъём жгута проводов моторного отсека в сборе (3 шт.).
-
Установите резиновый чехол (1 шт.) жгута проводов моторного отсека в сборе.
-
Установите фиксирующую защёлку жгута проводов моторного отсека в сборе (3 шт.).
-
Подсоедините разъём жгута проводов моторного отсека в сборе (2 шт.).
-
Установите фиксирующую защёлку жгута проводов моторного отсека в сборе (5 шт.).
-
Установите резиновый чехол (1 шт.) жгута проводов моторного отсека в сборе.
-
Установите фиксирующую защёлку жгута проводов моторного отсека в сборе (1 шт.).
-
Подсоедините разъём жгута проводов моторного отсека в сборе (1 шт.).
-
Установите фиксирующую защёлку жгута проводов моторного отсека в сборе (2 шт.).
-
Подсоедините разъём жгута проводов моторного отсека в сборе (1 шт.).
-
Установите фиксирующую защёлку жгута проводов моторного отсека в сборе (3 шт.).
-
Установите фиксирующую защёлку жгута проводов моторного отсека в сборе (4 шт.).
-
Установите крепёжный болт (1 шт.) жгута провода массы жгута проводов моторного отсека в сборе. M01-89146616 болт с шестигранной головкой, пружинной шайбой и плоской шайбой в сборе Момент затяжки: 9±1 Н·м
⚙︎ 9±1 Н·м🔧 головка 10 ммM01-89146616 -
Установите фиксирующую защёлку жгута проводов моторного отсека в сборе (3 шт.).
-
Подсоедините разъём жгута проводов моторного отсека в сборе (2 шт.).
-
Установите фиксирующую защёлку жгута проводов моторного отсека в сборе (2 шт.).
-
Установите крепёжный болт (1 шт.) жгута провода массы жгута проводов моторного отсека в сборе. M01-89146616 болт с шестигранной головкой, пружинной шайбой и плоской шайбой в сборе Момент затяжки: 9±1 Н·м
⚙︎ 9±1 Н·м🔧 головка 10 ммM01-89146616 -
Установите фиксирующую защёлку жгута проводов моторного отсека в сборе (3 шт.).
-
Подсоедините разъём жгута проводов моторного отсека в сборе (1 шт.).
-
Установите фиксирующую защёлку жгута проводов моторного отсека в сборе (5 шт.).
-
Подсоедините разъём жгута проводов моторного отсека в сборе (1 шт.).
-
Установите фиксирующую защёлку жгута проводов моторного отсека в сборе (3 шт.).
-
Установите фиксирующую защёлку жгута проводов моторного отсека в сборе (2 шт.).
-
Установите крепёжный болт (1 шт.) жгута провода массы жгута проводов моторного отсека в сборе. M01-89146616 болт с шестигранной головкой, пружинной шайбой и плоской шайбой в сборе Момент затяжки: 9±1 Н·м
⚙︎ 9±1 Н·м🔧 головка 10 ммM01-89146616 -
Установите резиновый чехол (1 шт.) жгута проводов моторного отсека в сборе.
-
Установите фиксирующую защёлку жгута проводов моторного отсека в сборе (1 шт.).
-
Подсоедините разъём жгута проводов моторного отсека в сборе (1 шт.).
-
Установите фиксирующую защёлку жгута проводов моторного отсека в сборе (2 шт.).
-
Подсоедините разъём жгута проводов моторного отсека в сборе (1 шт.).
-
Установите фиксирующую защёлку жгута проводов моторного отсека в сборе (1 шт.).
-
Установите крепёжный болт (1 шт.) жгута провода массы жгута проводов моторного отсека в сборе. M01-89146820 болт с шестигранной головкой, пружинной шайбой и плоской шайбой в сборе Момент затяжки: 9±1 Н·м
⚙︎ 9±1 Н·м🔧 головка 10 ммM01-89146820 -
Установите фиксирующую защёлку жгута проводов моторного отсека в сборе (2 шт.).
-
Установите крепёжный болт (1 шт.) жгута провода массы жгута проводов моторного отсека в сборе. M01-89146820 болт с шестигранной головкой, пружинной шайбой и плоской шайбой в сборе Момент затяжки: 9±1 Н·м
⚙︎ 9±1 Н·м🔧 головка 10 ммM01-89146820 -
Подсоедините разъём жгута проводов моторного отсека в сборе (1 шт.).
-
Установите фиксирующую защёлку жгута проводов моторного отсека в сборе (1 шт.).
-
Подсоедините разъём жгута проводов моторного отсека в сборе (1 шт.).
-
Установите фиксирующую защёлку жгута проводов моторного отсека в сборе (1 шт.).
-
Подсоедините разъём жгута проводов моторного отсека в сборе (2 шт.).
Моменты затяжки
| Операция | Момент |
|---|---|
| Установите жгут проводов моторного отсека в сборе, установите крепёжны… | 9±1 Н·м |
| Установите крепёжный болт (1 шт.) жгута проводов моторного отсека в сб… | 9±1 Н·м |
| Установите крепёжную гайку жгута проводов моторного отсека в сборе (2… | 9±1 Н·м |
| Установите крепёжный болт провода заземления жгута проводов моторного… | 9±1 Н·м |
| Подсоедините главный силовой жгут проводов блока предохранителей мотор… | 13±1 Н·м |
| Подсоедините вспомогательный силовой провод кузова к жгуту проводов мо… | 13±1 Н·м |
| Установите крепёжный болт (3 шт.) жгута провода массы жгута проводов м… | 9±1 Н·м |
| Установите крепёжный болт (2 шт.) жгута провода массы жгута проводов м… | 9±1 Н·м |
| Установите крепёжный болт провода заземления жгута проводов моторного… | 9±1 Н·м |
| Установите крепёжный болт (1 шт.) жгута провода массы жгута проводов м… | 9±1 Н·м |
| Установите крепёжный болт (1 шт.) жгута провода массы жгута проводов м… | 9±1 Н·м |
| Установите крепёжный болт (1 шт.) жгута провода массы жгута проводов м… | 9±1 Н·м |
| Установите крепёжный болт (1 шт.) жгута провода массы жгута проводов м… | 9±1 Н·м |
| Установите крепёжный болт (1 шт.) жгута провода массы жгута проводов м… | 9±1 Н·м |
Сопутствующие калибровки
Выполняются на фирменном оборудовании Li Auto.
- Процедура замены нижней активной решётки радиатора
- Приведение в соответствие версии программного обеспечения и версии прошивки автомобиля
- Калибровка кругового обзора 360°
5 Кронштейн жгута проводов компрессора
Подготовительные работы 3
- Подъём и опускание автомобиля
- Задняя защитная панель передней части днища
- Нижняя защита переднего бампера в сборе
Снятие 2 шага
-
Отсоедините фиксирующую защёлку жгута проводов компрессора (1 шт.).
-
Выверните крепёжный болт (1 шт.) компрессора, снимите кронштейн жгута проводов компрессора.
🔧 головка 13 мм
Установка 2 шага
-
Установите кронштейн жгута проводов компрессора, установите крепёжный болт (1 шт.) компрессора. Q1860890F61 болт с шестигранной фланцевой головкой Момент затяжки: 23±2 Н·м
⚙︎ 23±2 Н·м🔧 головка 13 ммQ1860890F61 -
Установите фиксирующую защёлку жгута проводов компрессора (1 шт.).
Моменты затяжки
| Операция | Момент |
|---|---|
| Установите кронштейн жгута проводов компрессора, установите крепёжный… | 23±2 Н·м |
