Воздуховоды второго ряда — Li L7
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
Параметры узла — сводка
Крепёж и артикулы: X01-89274210
1 Задний воздуховод центральной консоли в сборе.
При демонтаже/монтаже не допускайте повреждения элементов салона.
Подготовительные работы 18
- Двери багажника на электроприводе книга владельца
- Аккумулятор книга владельца
- Двери автомобиля книга владельца
- Задний воздуховыпускной дефлектор центральной консоли в сборе
- Верхняя задняя крышка центральной консоли в сборе
- Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, правая сторона
- Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, левая сторона
- Левый кожух заднего конца направляющей сиденья водителя
- Крышка правой стороны заднего конца направляющей водительского сиденья
- Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, правая сторона
- Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, левая сторона
- Крышка заднего торца направляющей, левая сторона
- Правый кожух заднего торца направляющей (переднее пассажирское)
- Сиденье водителя в сборе
- Компонент сиденья переднего пассажира в сборе: сиденье переднего пассажира в сборе
- Левая нижняя облицовочная панель центральной консоли в сборе
- Нижняя правая облицовочная панель центральной консоли в сборе
- Задняя крышка центральной консоли в сборе
Снятие 1 шаг
-
Выверните крепёжный винт (3 шт.) заднего воздуховода центральной консоли в сборе, снимите задний воздуховод центральной консоли в сборе.
🔧 крестовая отвёртка
Установка 1 шаг
-
Установите задний воздуховод центральной консоли в сборе, заверните крепёжный винт заднего воздуховода центральной консоли в сборе (3 шт.). X01-89274210 Саморез с крестообразным шлицем, цилиндрической головкой и фланцем Момент:
🔧 крестовая отвёрткаX01-89274210
2 Переходной воздуховод трёхзонного климат-контроля
При демонтаже/монтаже не допускайте повреждения элементов салона.
Подготовительные работы 20
- Двери автомобиля книга владельца
- Регулировка положения сиденья водителя в сборе
- Регулировка положения переднего пассажирского сиденья в сборе
- Двери багажника на электроприводе книга владельца
- Аккумулятор книга владельца
- Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, правая сторона
- Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, левая сторона
- Левый кожух заднего конца направляющей сиденья водителя
- Крышка правой стороны заднего конца направляющей водительского сиденья
- Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, правая сторона
- Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, левая сторона
- Крышка заднего торца направляющей, левая сторона
- Правый кожух заднего торца направляющей (переднее пассажирское)
- Сиденье водителя в сборе
- Компонент сиденья переднего пассажира в сборе: сиденье переднего пассажира в сборе
- Левая нижняя облицовочная панель центральной консоли в сборе
- Нижняя правая облицовочная панель центральной консоли в сборе
- Корпус центральной консоли в сборе
- Передняя секция центрального воздуховода обдува лица второго ряда
- Нагнетательный вентилятор в сборе.
Снятие 3 шага
-
Отсоедините разъём (2 шт.) жгута проводов HVAC.
-
Отсоедините соединение жгута проводов HAVAC с воздуховодом фильтра трёхзонного кондиционера.
-

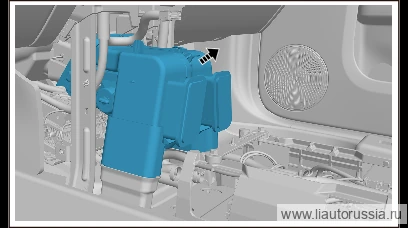

Снимите переходный воздуховод трёхзонного климат-контроля в направлении, указанном стрелкой.
Установка 3 шага
-
Установите по направлению стрелки переходной воздуховод трёхзонного климат-контроля.
-
Подсоедините жгут проводов HAVAC к воздуховоду фильтра трёхзонного климат-контроля.
-
Подсоедините разъём жгута проводов HAVAC (2 шт.).
