Воздуховод обдува ног (2-й ряд, левый) — Li L7
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
Параметры узла — сводка
Крепёж и артикулы: M01-89320206

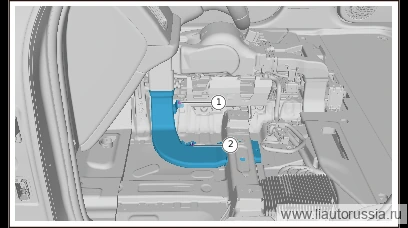

1 Задняя секция воздуховода обдува ног второго ряда слева
При демонтаже/монтаже не допускайте повреждения элементов салона.
Подготовительные работы 29
- Двери автомобиля книга владельца
- Регулировка положения сиденья водителя в сборе
- Регулировка положения переднего пассажирского сиденья в сборе
- Двери багажника на электроприводе книга владельца
- Аккумулятор книга владельца
- Подушка сиденья второго ряда в сборе
- Складывание и поднятие спинки сиденья второго ряда
- Левое боковое крыло второго ряда в сборе
- Средняя облицовка левой стойки B в сборе
- Облицовка левого порога в сборе
- Левая боковая крышка панели приборов
- Облицовка нижней части левой стойки A в сборе.
- Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, левая сторона
- Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, правая сторона
- Левый кожух заднего конца направляющей сиденья водителя
- Крышка правой стороны заднего конца направляющей водительского сиденья
- Сиденье водителя в сборе
- Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, левая сторона
- Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, правая сторона
- Крышка заднего торца направляющей, левая сторона
- Правый кожух заднего торца направляющей (переднее пассажирское)
- Компонент сиденья переднего пассажира в сборе: сиденье переднего пассажира в сборе
- Левая нижняя облицовочная панель центральной консоли в сборе
- Нижняя правая облицовочная панель центральной консоли в сборе
- Корпус центральной консоли в сборе
- Педаль электронного акселератора в сборе
- Коврик салона, водительское сиденье
- Коврик водительского сиденья в сборе
- Решётка обдува ног второго ряда слева
Снятие 2 шага
-
Приподнимите ковёр второго ряда в сборе, отсоедините кнопочную защёлку (1 шт.) левого воздуховода обдува ног второго ряда — задний участок.
-
Демонтируйте крепёжную гайку (1 шт.) задней секции воздуховода обдува ног левого второго ряда, снимите заднюю секцию воздуховода обдува ног левого второго ряда.
🔧 головка 10 мм
Установка 2 шага
-
Установите заднюю секцию воздуховода обдува ног второго ряда слева, установите защёлку задней секции воздуховода обдува ног второго ряда слева (1 шт.).
-
Установите крепёжные гайки (1 шт.) воздуховода обдува ног второго ряда слева — задний участок. M01-89320206 Комбинация шестигранной фланцевой гайки и плоской шайбы. Момент: 2±0.5 Н·м
⚙︎ 2±0.5 Н·м🔧 головка 10 ммM01-89320206
Моменты затяжки
| Операция | Момент |
|---|---|
| Установите крепёжные гайки (1 шт.) воздуховода обдува ног второго ряда… | 2±0.5 Н·м |

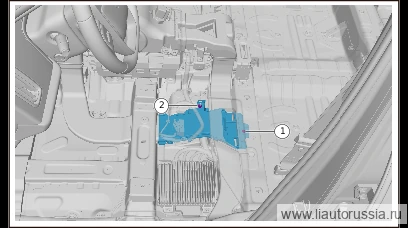

2 Передний участок.
При демонтаже/монтаже не допускайте повреждения элементов салона.
Подготовительные работы 30
- Двери автомобиля книга владельца
- Регулировка положения сиденья водителя в сборе
- Регулировка положения переднего пассажирского сиденья в сборе
- Двери багажника на электроприводе книга владельца
- Аккумулятор книга владельца
- Подушка сиденья второго ряда в сборе
- Складывание и поднятие спинки сиденья второго ряда
- Левое боковое крыло второго ряда в сборе
- Средняя облицовка левой стойки B в сборе
- Облицовка левого порога в сборе
- Левая боковая крышка панели приборов
- Облицовка нижней части левой стойки A в сборе.
- Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, левая сторона
- Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, правая сторона
- Левый кожух заднего конца направляющей сиденья водителя
- Крышка правой стороны заднего конца направляющей водительского сиденья
- Сиденье водителя в сборе
- Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, левая сторона
- Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, правая сторона
- Крышка заднего торца направляющей, левая сторона
- Правый кожух заднего торца направляющей (переднее пассажирское)
- Компонент сиденья переднего пассажира в сборе: сиденье переднего пассажира в сборе
- Левая нижняя облицовочная панель центральной консоли в сборе
- Нижняя правая облицовочная панель центральной консоли в сборе
- Корпус центральной консоли в сборе
- Педаль электронного акселератора в сборе
- Коврик салона, водительское сиденье
- Коврик водительского сиденья в сборе
- Решётка обдува ног второго ряда слева
- Задняя секция воздуховода обдува ног второго ряда слева
Снятие 2 шага
-
Отсоедините защёлку передней секции воздуховода обдува ног второго ряда слева (1 шт.).
-
Снимите крепёжную гайку (1 шт.) воздуховода обдува ног левого второго ряда — передняя секция, снимите воздуховод обдува ног левого второго ряда — передняя секция.
🔧 головка 10 мм
Установка 2 шага
-
Установите левый воздуховод обдува ног второго ряда — передний участок, установите кнопочную защёлку (1 шт.) левого воздуховода обдува ног второго ряда — передний участок.
-
Установите крепёжную гайку (1 шт.) передней секции воздуховода обдува ног левого второго ряда. M01-89320206 Комплект: гайка с шестигранной головкой и фланцем и плоская шайба Момент затяжки: 2±0.5 Н·м
⚙︎ 2±0.5 Н·м🔧 головка 10 ммM01-89320206
Моменты затяжки
| Операция | Момент |
|---|---|
| Установите крепёжную гайку (1 шт.) передней секции воздуховода обдува… | 2±0.5 Н·м |
