Блок HVAC в сборе — Li L7

Климат и терморегулирование · Блок HVAC (отопление, вентиляция, кондиционирование) · Li L7 2022–2023
2 операции18 шагов3 момента затяжки

⚠ Важно

Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.

Параметры узла — сводка

Крепёж и артикулы: M01-89340007, Q1860635F61, Q1860616F36

Одноразовые детали: 2 позиц. — при установке заменяются новыми.

1 Блок HVAC

снятие: 8 шаговустановка: 8 шагов2 момента затяжкистр. 956–960 оригинала
⚠ Предупреждения
  • Во избежание получения ожогов запрещается снимать крышку расширительного бачка до остывания приводного электродвигателя.
  • Если снять крышку расширительного бачка при не остывших приводном электродвигателе и радиаторе, система охлаждения выпустит горячую жидкость и пар под высоким давлением.
  • При нагреве охлаждающей жидкости образуется пар, следует избегать вдыхания таких паров.
  • При случайном вдыхании большого количества паров охлаждающей жидкости или её попадании внутрь организма необходимо немедленно выпить чистой воды, вызвать рвоту или незамедлительно обратиться за медицинской помощью.
  • Если система электропитания автомобиля не отключена, электровентилятор может включиться в любой момент, категорически запрещается протягивать руки в зону вращения вентилятора.
  • Оператор должен использовать защитную обувь, рабочие перчатки, каску и защитные очки.
Примечания
  • Для защиты окружающей среды охлаждающую жидкость необходимо собирать централизованно, используя мерную ёмкость, для последующей утилизации или переработки.
  • Запрещается сливать охлаждающую жидкость в бытовые или промышленные системы водоснабжения, соединённые с обычными источниками воды.
  • Компоненты системы охлаждения расположены вблизи высоковольтных компонентов, необходимо избегать попадания брызг охлаждающей жидкости на высоковольтные компоненты.
  • При снятии хомутов крепления водяных шлангов обязательно используйте клещи для водяных шлангов, применение других инструментов запрещено, иначе это повредит хомут и нарушит уплотнение.
  • При демонтаже следите, чтобы в разъём жгута проводов не попала вода, перед отсоединением водяного шланга необходимо закрыть разъём защитным колпачком.
  • После расстыковки трубопроводов системы кондиционирования необходимо установить уплотнительные заглушки в местах соединений, чтобы предотвратить попадание посторонних предметов в систему кондиционирования.
  • При установке трубопроводов системы кондиционирования необходимо заменить уплотнительное кольцо на новое и зафиксировать шланг хомутом, чтобы уменьшить излишний расход охлаждающей жидкости.
  • При демонтаже переднего узла HVAC необходимо принять соответствующие меры защиты для оберточного поролона в нижней части воздушного короба узла HVAC, чтобы избежать его повреждения (оберточный поролон предназначен для предотвращения стекания конденсата из воздушного короба).
Блок HVAC — расположение
Расположение детали

Подготовительные работы 72

  1. Двери автомобиля книга владельца
  2. Открытие и закрытие капота
  3. Регулировка положения сиденья водителя в сборе
  4. Регулировка положения переднего пассажирского сиденья в сборе
  5. Включение режима подъёма автомобиля
  6. Двери багажника на электроприводе книга владельца
  7. Аккумулятор книга владельца
  8. Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, левая сторона
  9. Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, правая сторона
  10. Левый кожух заднего конца направляющей сиденья водителя
  11. Крышка правой стороны заднего конца направляющей водительского сиденья
  12. Сиденье водителя в сборе
  13. Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, левая сторона
  14. Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, правая сторона
  15. Крышка заднего торца направляющей, левая сторона
  16. Правый кожух заднего торца направляющей (переднее пассажирское)
  17. Компонент сиденья переднего пассажира в сборе: сиденье переднего пассажира в сборе
  18. Левая нижняя облицовочная панель центральной консоли в сборе
  19. Нижняя правая облицовочная панель центральной консоли в сборе
  20. Корпус центральной консоли в сборе
  21. Медиацентр HMI
  22. Подушка сиденья второго ряда в сборе
  23. Складывание и поднятие спинки сиденья второго ряда
  24. Правое боковое крыло второго ряда в сборе
  25. Средняя облицовка правой стойки B в сборе
  26. Облицовка правого порога в сборе
  27. Подсветка ног левого переднего ряда
  28. Левая защитная панель ножного пространства в сборе
  29. Левая боковая крышка панели приборов
  30. Нижняя левая защитная панель в сборе
  31. Облицовка верхней части левой стойки A в сборе
  32. Рукоятка внутренней рукоятки замка капота
  33. Облицовка нижней части левой стойки A в сборе.
  34. Подушка безопасности водителя
  35. Рулевое колесо в сборе
  36. Верхний кожух рулевой колонки в сборе
  37. Нижний кожух рулевой колонки в сборе
  38. Комбинированный переключатель в сборе
  39. Сервисная крышка дисплея в сборе.
  40. HMI-экран центральной консоли в сборе
  41. Крышка центрального динамика в сборе
  42. Центральный высокочастотный динамик
  43. Центральный динамик
  44. Правая боковая крышка панели приборов
  45. Облицовка верхней части правой стойки А в сборе
  46. Облицовка нижней части правой стойки A в сборе.
  47. Фонарь подсветки ног переднего ряда справа
  48. Правая защитная панель в ногах в сборе
  49. Плафон освещения перчаточного ящика
  50. Демонтаж узла панели приборов в сборе
  51. Передняя защита моторного отсека
  52. Правая защита моторного отсека в сборе
  53. Левая защита моторного отсека в сборе
  54. Декоративный колпачок
  55. Демонтаж и монтаж узла основного рычага и щётки стеклоочистителя
  56. Демонтаж и монтаж узла вспомогательного рычага и щётки стеклоочистителя
  57. Задний уплотнитель моторного отсека
  58. Облицовочная панель вентиляции переднего щита в сборе
  59. Верхний узел второй защитной стенки в сборе
  60. Правый водосточный патрубок вентиляционной облицовки переднего щита
  61. Передний контроллер кузова в сборе
  62. Устройство HUD (проекционный дисплей)
  63. Подъём и опускание автомобиля
  64. Слив и заправка охлаждающей жидкости увеличителя запаса хода и отопителя
  65. Откачка и заправка хладагента
  66. Правый нижний монтажный кронштейн поперечной балки панели приборов.
  67. Поперечная балка панели приборов в сборе.
  68. Передняя секция центрального воздуховода обдува лица второго ряда
  69. Нагнетательный вентилятор в сборе.
  70. Переходной воздуховод трёхзонного климат-контроля
  71. Воздуховод обдува ног водителя
  72. Коврик пола переднего пассажирского места в сборе

Снятие 8 шагов

  1. Шаг 1

    Отожмите хомут крепления дренажной трубки и отведите дренажную трубку в сторону.

  2. Шаг 2

    В направлении, указанном стрелкой, отсоедините фиксатор(4 шт.) уплотнительного кольца дренажной трубки.

  3. Шаг 3

    Отожмите хомут крепления отводящего шланга отопителя и отведите отводящий шланг отопителя в сторону.

  4. Шаг 4

    Отожмите хомут крепления отводящего шланга PTC-нагревателя и отведите отводящий шланг PTC-нагревателя в сторону.

  5. Шаг 5

    Выверните крепёжный болт(1 шт.) узла коаксиальной магистрали кондиционера и отведите узел коаксиальной магистрали кондиционера в сторону.

    🔧 торцевая головка 10 мм
  6. Шаг 6

    Отсоедините фиксатор(1 шт.) жгута проводов панели приборов.

  7. Отсоедините разъём(1 шт.) жгута проводов блока HVAC.

  8. Шаг 8

    Выверните крепёжную гайку(2 шт.) блока HVAC и снимите блок HVAC.

    🔧 торцевая головка Примечание: M01-89340007 комплект шестигранной гайки и плоской шайбы является одноразовой деталью, после каждого демонтажа необходимо устанавливать новую деталь 10 ммM01-89340007одноразовая деталь

Установка 8 шагов

  1. Шаг 1

    Установите блок HVAC, заверните крепёжную гайку(2 шт.) блока HVAC. M01-89340007 Комплект шестигранной гайки и плоской шайбы Момент затяжки: 3.5±0.2 Н·м

    ⚙︎ 3.5±0.2 Н·м🔧 торцевая головка Примечание: M01-89340007 комплект шестигранной гайки и плоской шайбы является одноразовой деталью, после каждого демонтажа необходимо устанавливать новую деталь 10 ммM01-89340007одноразовая деталь

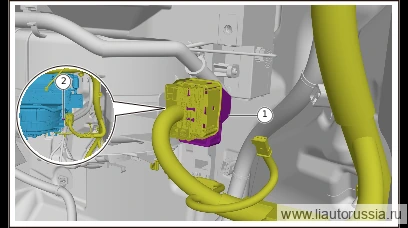

  2. Шаг 2

    Подсоедините разъём(1 шт.) жгута проводов переднего узла HVAC.

  3. Установите фиксатор(1 шт.) жгута проводов панели приборов.

  4. Шаг 4

    Установите узел коаксиальной магистрали кондиционера, заверните крепёжный болт(1 шт.) узла коаксиальной магистрали кондиционера. Q1860635F61 Шестигранный фланцевый болт Момент затяжки: 9±1 Н·м

    ⚙︎ 9±1 Н·м🔧 торцевая головка 10 ммQ1860635F61
  5. Шаг 5

    Установите отводящий шланг PTC-нагревателя, установите хомут крепления отводящего шланга PTC-нагревателя.

  6. Шаг 6

    Установите отводящий шланг отопителя, установите хомут крепления отводящего шланга отопителя.

  7. Шаг 7

    В направлении, указанном стрелкой, установите фиксатор(4 шт.) уплотнительного кольца дренажной трубки.

    Примечание. После завершения монтажа необходимо проверить, установлена ли дренажная трубка на своё место, нет ли перегибов и т. п., чтобы избежать затруднения оттока воды и скопления воды в салоне.
  8. Шаг 8

    Установите дренажную трубку, установите хомут крепления дренажной трубки.

Моменты затяжки

ОперацияМомент
Установите блок HVAC, заверните крепёжную гайку(2 шт.) блока HVAC. M01…3.5±0.2 Н·м
Установите узел коаксиальной магистрали кондиционера, заверните крепёж…9±1 Н·м

Сопутствующие калибровки

Выполняются на фирменном оборудовании Li Auto.

  • Примечание: после замены блока HVAC необходимо выполнить процедуру замены детали WPTC для блока HVAC. 1. Подключите
  • Диагностический прибор. 2. Последовательно нажмите ECU-диагностика (WPTC_A) → Специальные функции → Замена ECU.
  • 3. После нажатия «Выполнить» появится предупреждение, показанное на рисунке слева, затем нажмите «Продолжить» для выполнения WPTC
  • Процедуры замены детали.
  • 1. После отображения сообщения «Замена детали выполнена успешно» замена блока HVAC завершена.

↑ к списку операций

2 Воздуховод обдува ног водителя

снятие: 1 шагустановка: 1 шаг1 момент затяжкистр. 961–962 оригинала
Примечания

При демонтаже/монтаже не допускайте повреждения элементов салона.

Воздуховод обдува ног водителя — расположение
Расположение детали

Подготовительные работы 7

  1. Двери автомобиля книга владельца
  2. Регулировка положения сиденья водителя в сборе
  3. Двери багажника на электроприводе книга владельца
  4. Аккумулятор книга владельца
  5. Левая защитная панель ножного пространства в сборе
  6. Левая боковая крышка панели приборов
  7. Нижняя левая защитная панель в сборе

Снятие 1 шаг

  1. Шаг 1

    Выверните крепёжный болт(1 шт.) воздуховода обдува ног водителя и снимите воздуховод обдува ног водителя.

    🔧 торцевая головка 10 мм

Установка 1 шаг

  1. Установите воздуховод обдува ног водителя, заверните крепёжный болт(1 шт.) воздуховода обдува ног водителя. Q1860616F36 Шестигранный фланцевый болт Момент затяжки: 3.5±0.2 Н·м

    ⚙︎ 3.5±0.2 Н·м🔧 торцевая головка 10 ммQ1860616F36

Моменты затяжки

ОперацияМомент
Установите воздуховод обдува ног водителя, заверните крепёжный болт(1…3.5±0.2 Н·м

↑ к списку операций
