Прочее — охлаждение батареи и контур отопителя — Li L7
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
Параметры узла — сводка
Крепёж и артикулы: Q1860612F71, Q1860620F61, Q1860616F70
1 Расширительный бачок двигателя (ДВС)
- Оператор должен использовать защитную обувь, рабочие перчатки, каску и защитные очки.
- Во избежание ожогов не снимайте крышку расширительного бачка до остывания приводного электродвигателя.
- Если снять крышку расширительного бачка, когда приводной электродвигатель и радиатор не остыли, система охлаждения выбросит горячую жидкость под высоким давлением и пар.
- При нагреве охлаждающая жидкость образует пар, избегайте вдыхания этого газа.
- При случайном вдыхании большого количества паров охлаждающей жидкости или её попадании внутрь организма немедленно выпейте чистую воду, вызовите рвоту или незамедлительно обратитесь за медицинской помощью.
- Если электропитание автомобиля не отключено, электровентилятор может включиться в любой момент — категорически запрещается протягивать руки в зону вращения вентилятора.
- В целях защиты окружающей среды охлаждающую жидкость необходимо собирать централизованно, используя ёмкость с мерной шкалой, для последующей утилизации или переработки.
- Запрещается сливать охлаждающую жидкость в бытовые или промышленные системы водоснабжения, соединённые с обычными источниками воды.
- Компоненты системы охлаждения расположены рядом с высоковольтными компонентами, необходимо избегать попадания брызг охлаждающей жидкости на высоковольтные компоненты.
- При снятии крепёжного хомута трубки охлаждающей жидкости обязательно используйте клещи для трубок, не допускается использование других инструментов, иначе это приведёт к повреждению хомута и нарушению герметичности.
- Используйте зажим трубки для пережатия шланга, чтобы уменьшить излишние потери охлаждающей жидкости.
- При демонтаже следите за тем, чтобы в разъём жгута проводов не попала вода, необходимо закрыть его защитным колпачком перед отсоединением трубки.
Подготовительные работы 6
- Двери багажника на электроприводе книга владельца
- Аккумулятор книга владельца
- Двери автомобиля книга владельца
- Открытие и закрытие капота
- Передняя защита моторного отсека
- Правая защита моторного отсека в сборе
Снятие 6 шагов
-
Выверните крышку расширительного бачка двигателя (ДВС), с помощью вакуумного устройства для заправки охлаждающей жидкости откачайте как можно больше охлаждающей жидкости из расширительного бачка двигателя (ДВС).
Примечание. Обязательно дождитесь остывания охлаждающей жидкости в магистрали перед демонтажем во избежание ожогов! -
Ослабьте хомут, отсоедините расширительный бачок двигателя (ДВС) от трубки отвода воздуха отопителя в сборе, отсоедините фиксатор трубки отвода воздуха отопителя в сборе.
-
Ослабьте хомут, отсоедините трубку возврата воздуха радиатора высокотемпературного контура от расширительного бачка двигателя (ДВС).
-
Ослабьте хомут, отсоедините обратный шланг 3 дополнительного бачка двигателя (ДВС) от расширительного бачка двигателя (ДВС).
-
Отсоедините разъём жгута проводов расширительного бачка двигателя (ДВС) (1 шт.).
-
Выверните крепёжные болты расширительного бачка двигателя (ДВС) (2 шт.), снимите расширительный бачок двигателя (ДВС).
🔧 головка (торцевая) Внимание: Обязательно дождитесь остывания охлаждающей жидкости в магистрали перед демонтажем во избежание ожогов! При демонтаже шланга расширительного бачка двигателя (ДВС) установите на трубку зажим для перекрытия потока, оберните вокруг чистой ветошью для впитывания вытекающей охлаждающей жидкости 10 мм
Установка 4 шага
-
Установите расширительный бачок двигателя (ДВС), установите крепёжные болты расширительного бачка двигателя (ДВС) (2 шт.). Q140B0616F38L комбинированный болт с шестигранной головкой и плоской шайбой Момент затяжки: 5±1 Н·м
⚙︎ 5±1 Н·м🔧 головка (торцевая) 10 мм -
Подсоедините разъём жгута проводов расширительного бачка двигателя (ДВС) (1 шт.). 3. Подсоедините обратный шланг 3 дополнительного бачка двигателя (ДВС) к расширительному бачку двигателя (ДВС), установите хомут.
-
Подсоедините трубку возврата воздуха радиатора высокотемпературного контура к расширительному бачку двигателя (ДВС), установите хомут.
-
Подсоедините трубку отвода воздуха отопителя в сборе к расширительному бачку двигателя (ДВС), установите хомут, установите фиксатор трубки отвода воздуха отопителя в сборе.
Моменты затяжки
| Операция | Момент |
|---|---|
| Установите расширительный бачок двигателя (ДВС), установите крепёжные… | 5±1 Н·м |
2 Крепёжный кронштейн расширительного бачка двигателя (ДВС)
- Оператор должен использовать защитную обувь, рабочие перчатки, каску и защитные очки.
Подготовительные работы 6
- Двери автомобиля книга владельца
- Открытие и закрытие капота
- Задний уплотнитель моторного отсека
- Передняя защита моторного отсека
- Правый уплотнитель моторного отсека
- Правая защита моторного отсека в сборе
Снятие 2 шага
-
Выверните крепёжные болты расширительного бачка двигателя (ДВС) (2 шт.), отведите расширительный бачок двигателя (ДВС) в сторону.
🔧 головка (торцевая) Внимание: Обязательно дождитесь остывания охлаждающей жидкости в магистрали перед демонтажем во избежание ожогов! 10 мм -
Выверните крепёжные болты крепёжного кронштейна расширительного бачка двигателя (ДВС) (2 шт.), снимите крепёжный кронштейн расширительного бачка двигателя (ДВС).
🔧 головка (торцевая) 10 мм
Установка 2 шага
-
Установите крепёжный кронштейн расширительного бачка двигателя (ДВС), установите крепёжные болты крепёжного кронштейна расширительного бачка двигателя (ДВС) (2 шт.). Q1860612F71 болт с шестигранной фланцевой головкой Момент затяжки: 9±1 Н·м
⚙︎ 9±1 Н·м🔧 головка (торцевая) 10 ммQ1860612F71 -
Установите расширительный бачок двигателя (ДВС), установите крепёжные болты расширительного бачка двигателя (ДВС) (2 шт.). Q140B0616F38L комбинированный болт с шестигранной головкой и плоской шайбой Момент затяжки: 5±1 Н·м
⚙︎ 5±1 Н·м🔧 головка (торцевая) 10 мм
Моменты затяжки
| Операция | Момент |
|---|---|
| Установите крепёжный кронштейн расширительного бачка двигателя (ДВС),… | 9±1 Н·м |
| Установите расширительный бачок двигателя (ДВС), установите крепёжные… | 5±1 Н·м |
3 Теплообменник
- Оператор должен использовать защитную обувь, рабочие перчатки, каску и защитные очки.
- Во избежание ожогов не снимайте крышку расширительного бачка до остывания приводного электродвигателя.
- Если снять крышку расширительного бачка, когда приводной электродвигатель и радиатор не остыли, система охлаждения выбросит горячую жидкость под высоким давлением и пар.
- При нагреве охлаждающая жидкость образует пар, избегайте вдыхания этого газа.
- При случайном вдыхании большого количества паров охлаждающей жидкости или её попадании внутрь организма немедленно выпейте чистую воду, вызовите рвоту или незамедлительно обратитесь за медицинской помощью.
- Если электропитание автомобиля не отключено, электровентилятор может включиться в любой момент — категорически запрещается протягивать руки в зону вращения вентилятора.
- В целях охраны окружающей среды охлаждающую жидкость необходимо собирать централизованно, используя ёмкость с делениями для последующей утилизации или переработки.
- Запрещается сливать охлаждающую жидкость в бытовые или промышленные водопроводные системы, связанные с обычным источником воды.
- Компоненты системы охлаждения расположены вблизи высоковольтных узлов, необходимо избегать попадания брызг охлаждающей жидкости на высоковольтные узлы.
- При демонтаже следите, чтобы в разъём жгута проводов не попала вода, необходимо закрыть его защитным колпачком, только после этого отсоединять трубку.
- Пережмите шланг зажимом, чтобы уменьшить излишний расход охлаждающей жидкости.
Подготовительные работы 9
- Двери автомобиля книга владельца
- Открытие и закрытие капота
- Включение режима подъёма автомобиля
- Подъём и опускание автомобиля
- Нижняя защита переднего бампера в сборе
- Слив и заправка охлаждающей жидкости увеличителя запаса хода и отопителя
- Слив и заправка охлаждающей жидкости электродвигателя и аккумуляторной батареи
- Декоративный кожух двигателя в сборе
- Воздушный фильтр в сборе
Снятие 5 шагов
-
Ослабьте хомут, отсоедините теплообменник от подводящего шланга теплообменника (отопитель).
-
Ослабьте хомут, отсоедините теплообменник от отводящего шланга теплообменника (отопитель).
-
Ослабьте хомут, отсоедините теплообменник от подводящего шланга теплообменника (батарея).
-
Ослабьте хомут, отсоедините теплообменник от отводящего шланга теплообменника (батарея).
Примечание. Обязательно дождитесь остывания охлаждающей жидкости в магистрали перед демонтажем во избежание ожога! -
Выверните крепёжный болт(3 шт.) интегрированного кронштейна переднего щита и теплообменника, снимите теплообменник.
🔧 головка 10 мм
Установка 5 шагов
-
Установите теплообменник, установите крепёжный болт(3 шт.) теплообменника. Q1860620F61 Болт с шестигранной головкой и фланцем Момент затяжки: 9±1 Н·м
⚙︎ 9±1 Н·м🔧 головка 10 ммQ1860620F61 -
Подсоедините теплообменник к отводящему шлангу теплообменника (батарея), установите крепёжный хомут.
-
Подсоедините теплообменник к подводящему шлангу теплообменника (батарея), установите крепёжный хомут.
-
Подсоедините теплообменник к отводящему шлангу теплообменника (отопитель), установите крепёжный хомут.
-
Подсоедините теплообменник к подводящему шлангу теплообменника (отопитель), установите крепёжный хомут.
Моменты затяжки
| Операция | Момент |
|---|---|
| Установите теплообменник, установите крепёжный болт(3 шт.) теплообменн… | 9±1 Н·м |
4 Интегрированный кронштейн передней панели
- Оператор должен использовать защитную обувь, рабочие перчатки, каску и защитные очки.
- Во избежание ожогов не снимайте крышку расширительного бачка до остывания приводного электродвигателя.
- Если снять крышку расширительного бачка, когда приводной электродвигатель и радиатор не остыли, система охлаждения выбросит горячую жидкость под высоким давлением и пар.
- При нагреве охлаждающая жидкость образует пар, избегайте вдыхания этого газа.
- При случайном вдыхании большого количества паров охлаждающей жидкости или её попадании внутрь организма немедленно выпейте чистую воду, вызовите рвоту или незамедлительно обратитесь за медицинской помощью.
- Если электропитание автомобиля не отключено, электровентилятор может включиться в любой момент — категорически запрещается протягивать руки в зону вращения вентилятора.
- Для защиты окружающей среды охлаждающую жидкость необходимо централизованно собирать и обрабатывать, используя для сбора мерную ёмкость с делениями, для последующей утилизации или переработки.
- Запрещается сливать охлаждающую жидкость в бытовую или промышленную систему водоснабжения, соединённую с обычным источником воды.
- Компоненты системы охлаждения расположены вблизи высоковольтных компонентов, необходимо избегать попадания брызг охлаждающей жидкости на высоковольтные компоненты.
- При демонтаже фиксирующих хомутов трубок обязательно используйте клещи для хомутов, запрещается использовать другие инструменты, иначе это повредит хомут и ухудшит уплотнение.
- При демонтаже следить за тем, чтобы в разъём жгута проводов не попала вода, необходимо закрыть его защитным колпачком, после чего снимать трубку охлаждающей жидкости.
- После отсоединения магистралей системы кондиционирования необходимо установить уплотнения на разъёмах во избежание попадания посторонних предметов в систему кондиционирования.
- При установке магистралей системы кондиционирования необходимо заменить уплотнительные кольца на новые и зафиксировать шланг хомутом, чтобы избежать излишних потерь охлаждающей жидкости.
Подготовительные работы 17
- Двери автомобиля книга владельца
- Включение режима подъёма автомобиля
- Открытие и закрытие капота
- Двери багажника на электроприводе книга владельца
- Крышка багажника в сборе
- Крышка смотрового люка аккумуляторной батареи
- Аккумулятор книга владельца
- Подъём и опускание автомобиля
- Нижняя защита переднего бампера в сборе
- Слив и заправка охлаждающей жидкости электродвигателя и аккумуляторной батареи
- Слив и заправка охлаждающей жидкости увеличителя запаса хода и отопителя
- Теплообменник
- Высоковольтный жидкостный отопитель
- Кронштейн высоковольтного водяного нагревателя
- Электронный четырёхходовой клапан
- Откачка и заправка хладагента
- Чиллер в сборе
Снятие 5 шагов
-
Отсоедините фиксатор (2 шт.) интегрированного кронштейна передней панели и отводящего шланга ОЖ теплообменника (отопитель).
Примечание. Обязательно дождитесь остывания охлаждающей жидкости в магистрали перед демонтажем во избежание ожогов! -
Отсоедините фиксатор (1 шт.) интегрированного кронштейна передней панели и высоковольтного жгута проводов от тяговой аккумуляторной батареи к компрессору и PTC-нагревателю.
-

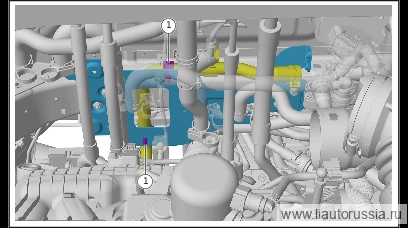

Отсоедините фиксатор (2 шт.) интегрированного кронштейна передней панели и подводящего шланга ОЖ чиллера.
Примечание. Обязательно дождитесь остывания охлаждающей жидкости в магистрали перед демонтажем во избежание ожогов! -
Выверните крепёжные болты (2 шт.) интегрированного кронштейна передней панели.
🔧 головка 10 мм -
Выверните крепёжные гайки (2 шт.) интегрированного кронштейна передней панели, снимите интегрированный кронштейн передней панели.
🔧 головка 10 мм
Установка 5 шагов
-
Установите интегрированный кронштейн передней панели, установите крепёжные гайки (2 шт.) интегрированного кронштейна передней панели. Q32006F61 гайка с шестигранной головкой и фланцем Момент затяжки: 9±1 Н·м
⚙︎ 9±1 Н·м🔧 головка 10 мм -
Установите крепёжные болты (2 шт.) интегрированного кронштейна передней панели. Q1860616F70 болт с шестигранной головкой и фланцем Момент затяжки: 9±1 Н·м
⚙︎ 9±1 Н·м🔧 головка 10 ммQ1860616F70 -
Установите фиксатор (2 шт.) интегрированного кронштейна передней панели и подводящего шланга ОЖ чиллера.
-
Установите фиксатор (1 шт.) интегрированного кронштейна передней панели и высоковольтного жгута проводов от тяговой аккумуляторной батареи к компрессору и PTC-нагревателю.
-
Установите фиксатор (2 шт.) интегрированного кронштейна передней панели и отводящего шланга ОЖ теплообменника (отопитель).
Моменты затяжки
| Операция | Момент |
|---|---|
| Установите интегрированный кронштейн передней панели, установите крепё… | 9±1 Н·м |
| Установите крепёжные болты (2 шт.) интегрированного кронштейна передне… | 9±1 Н·м |
