Воздуховод обдува лица (стойка B, правый) — Li L7

1 Нижняя секция

Подготовительные работы 29

1. Двери автомобиля книга владельца
2. Регулировка положения сиденья водителя в сборе
3. Регулировка положения переднего пассажирского сиденья в сборе
4. Двери багажника на электроприводе книга владельца
5. Аккумулятор книга владельца
6. Подушка сиденья второго ряда в сборе
7. Складывание и поднятие спинки сиденья второго ряда
8. Правое боковое крыло второго ряда в сборе
9. Средняя облицовка правой стойки B в сборе
10. Облицовка правого порога в сборе
11. Правая боковая крышка панели приборов
12. Облицовка нижней части правой стойки A в сборе.
13. Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, левая сторона
14. Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, правая сторона
15. Левый кожух заднего конца направляющей сиденья водителя
16. Крышка правой стороны заднего конца направляющей водительского сиденья
17. Сиденье водителя в сборе
18. Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, левая сторона
19. Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, правая сторона
20. Крышка заднего торца направляющей, левая сторона
21. Правый кожух заднего торца направляющей (переднее пассажирское)
22. Компонент сиденья переднего пассажира в сборе: сиденье переднего пассажира в сборе
23. Левая нижняя облицовочная панель центральной консоли в сборе
24. Нижняя правая облицовочная панель центральной консоли в сборе
25. Корпус центральной консоли в сборе
26. Коврик салона, переднее пассажирское сиденье
27. Коврик пола переднего пассажирского места в сборе
28. Правая решётка обдува ног второго ряда.
29. Задняя секция

Снятие 1 шаг

1.

   1

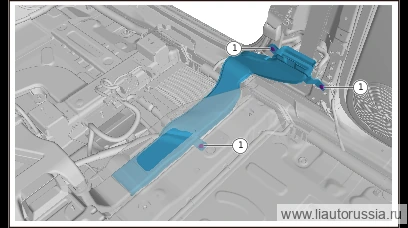

   Приподнимите ковёр второго ряда в сборе, отсоедините кнопочный фиксатор (3 шт.) нижней секции воздуховода обдува лица правой стойки B, снимите нижнюю секцию воздуховода обдува лица правой стойки B.

Установка 1 шаг

1.

   1

   Установите нижнюю секцию воздуховода обдува лица правой стойки B, установите защёлку нижней секции воздуховода обдува лица правой стойки B (3 шт.).

↑ к списку операций

2 Левый нижний участок.

Подготовительные работы 18

1. Двери автомобиля книга владельца
2. Двери багажника на электроприводе книга владельца
3. Аккумулятор книга владельца
4. Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, левая сторона
5. Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, правая сторона
6. Левый кожух заднего конца направляющей сиденья водителя
7. Крышка правой стороны заднего конца направляющей водительского сиденья
8. Сиденье водителя в сборе
9. Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, левая сторона
10. Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, правая сторона
11. Крышка заднего торца направляющей, левая сторона
12. Правый кожух заднего торца направляющей (переднее пассажирское)
13. Компонент сиденья переднего пассажира в сборе: сиденье переднего пассажира в сборе
14. Левая нижняя облицовочная панель центральной консоли в сборе
15. Нижняя правая облицовочная панель центральной консоли в сборе
16. Корпус центральной консоли в сборе
17. Правая решётка обдува ног второго ряда.
18. Передняя секция центрального воздуховода обдува лица второго ряда

Снятие 1 шаг

1. 1

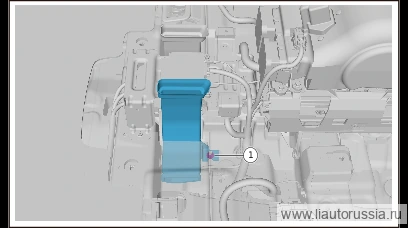

   Приподнимите ковёр, снимите крепёжную гайку (1 шт.) левого нижнего участка воздуховода обдува лица у правой стойки В, снимите левый нижний участок воздуховода обдува лица у правой стойки В.

   🔧 Торцевая головка 10 мм

Установка 1 шаг

1.

   1

   Установите левую нижнюю секцию воздуховода обдува лица правой стойки B, заверните крепёжную гайку левой нижней секции воздуховода обдува лица правой стойки B (1 шт.). M01-89320206 Шестигранная фланцевая гайка в сборе с плоской шайбой Момент: 2±0.5 Н·м

   ⚙︎ 2±0.5 Н·м🔧 головка (торцевой ключ) 10 ммM01-89320206

Моменты затяжки

↑ к списку операций
