Двигатель в сборе

Специальный инструмент

№	Код	Наименование	Вид	Назначение
1	OA4LBVSG94	Опоры переднего и заднего подрамников		Предназначено для вспомогательной поддержки при снятии и установке переднего подрамника с передним приводом, заднего подрамника с электроприводом и заднего электропривода. Обеспечивает плавное опускание подрамника и электропривода
2	LBZ8KL9WK2	Опоры переднего и заднего подрамников		Предназначено для вспомогательной поддержки при снятии и установке переднего подрамника с передним приводом, заднего подрамника с электроприводом и заднего электропривода. Обеспечивает плавное опускание подрамника и электропривода.
3	VZF9NWYP6T	Платформа для подъёма батареи (электрогидравлическая)		Подъём и опускание аккумуляторной батареи

Подготовительные работы 42

1. Двери автомобиля книга владельца
2. Открытие и закрытие капота
3. Двери багажника на электроприводе книга владельца
4. Процедура сброса давления топлива
5. Аккумулятор книга владельца
6. Высоковольтная система книга владельца
7. Откачка и заправка хладагента
8. Подъём и опускание автомобиля
9. Задняя защитная панель передней части днища
10. Левая нижняя защитная панель двигателя в сборе
11. Правая нижняя защитная панель двигателя в сборе
12. Нижняя защита переднего бампера в сборе
13. Задняя монтажная поперечина нижней защиты переднего бампера в сборе
14. Левая передняя нижняя защита днища
15. Нижняя защитная панель правой стороны днища
16. Корпус защиты адсорбера в сборе
17. Слив и заправка охлаждающей жидкости электродвигателя и аккумуляторной батареи
18. Заправка охлаждающей жидкости увеличителя запаса хода и системы отопления
19. Слив и заправка масла переднего редуктора
20. Слив и заправка моторного масла двигателя (ДВС)
21. Передний глушитель в сборе
22. Передняя защита моторного отсека
23. Левая защита моторного отсека в сборе
24. Правая защита моторного отсека в сборе
25. верхняя крышка электрощита моторного отсека
26. Компоненты воздушного фильтра — Впускной патрубок воздушного фильтра в сборе
27. Впускной шланг воздушного фильтра
28. трубка чистого воздуха в сборе
29. Декоративный кожух двигателя в сборе
30. Воздушный фильтр в сборе
31. Колесо в сборе
32. Левый передний подкрылок в сборе
33. Компоненты переднего стабилизатора поперечной устойчивости — левая соединительная тяга переднего стабилизатора поперечной устойчивости в сборе
34. Демонтаж/монтаж узла левого переднего поворотного кулака со ступичным подшипником
35. Стопорная гайка приводного вала
36. Левый передний приводной вал в сборе
37. Колесо в сборе
38. Правый передний подкрылок в сборе
39. Компонент переднего стабилизатора: правая соединительная тяга переднего стабилизатора в сборе
40. Снятие и установка узла поворотного кулака правого переднего и ступичного подшипникового узла
41. Стопорная гайка приводного вала
42. Правый передний приводной вал в сборе

Снятие 94 шагов

1. 1

   С помощью клещей для быстроразъёмных соединений разблокируйте разъём топливного бака, топливной трубки в сборе III, отсоедините в направлении стрелки топливный бак, топливную трубку в сборе III от насоса высокого давления в сборе.
2. 2

   Отсоедините фиксирующую защёлку (3 шт.) топливоподающей трубки топливного бака в сборе III.

3.

   3

   Отсоедините разъём (2 шт.) жгута проводов ECU двигателя.
4. 4

   Расстыкуйте фиксатор (2 шт.) жгута проводов двигателя в сборе.

5.

   5

   Отсоедините разъём жгута проводов двигателя в сборе (2 шт.).
6. 6

   Расстыкуйте фиксатор (1 шт.) жгута проводов двигателя в сборе.
7. 7

   Выверните крепёжный болт жгута массы жгута проводов двигателя (ДВС) в сборе (1 шт.).

   🔧 Головка 10 мм

8.

   8

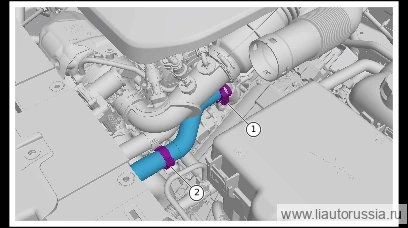

   Ослабьте хомут крепления (1 шт.) отводящего шланга радиатора, отсоедините отводящий шланг радиатора от двигателя в сборе.
9. 9

   Отсоедините фиксирующую защёлку отводящего шланга радиатора (1 шт.).

10.

    10

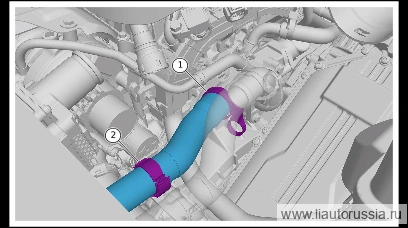

    Ослабьте хомут крепления (1 шт.) отводящего шланга радиатора, отсоедините отводящий шланг радиатора от двигателя в сборе.
11. 11

    Отсоедините фиксирующую защёлку отводящего шланга радиатора (1 шт.).

12.

    12

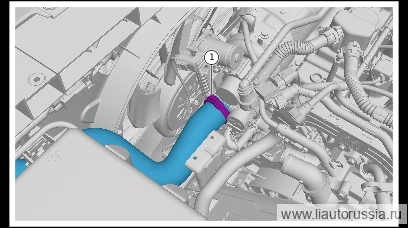

    Ослабьте хомут крепления впускной трубы интеркулера в сборе (1 шт.), отсоедините впускную трубу интеркулера в сборе от блока двигателя (ДВС).

    🔧 головка 7 мм

13.

    13

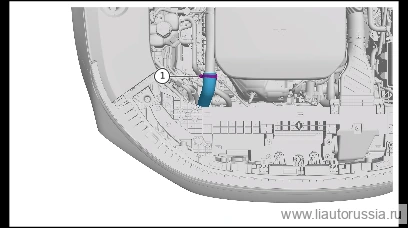

    Ослабьте хомут крепления (1 шт.) трубки выпуска воздуха интеркулера I в сборе, отсоедините трубку выпуска воздуха интеркулера I в сборе от трубки выпуска воздуха интеркулера II в сборе.

    🔧 головка 7 мм

14.

    14

    Разблокируйте кнопку первой ступени и вытяните её до крайнего положения. 2 . Нажмите кнопку разблокировки второй ступени и отсоедините разъём высоковольтного жгута проводов электрического компрессора в сборе (1 шт.).
15. 15

    Отсоедините разъём жгута проводов компрессора с электроприводом в сборе (1 шт.).

16.

    16

    Выверните крепёжные болты выпускного патрубка компрессора в сборе (1 шт.), отсоедините всасывающий патрубок компрессора в сборе от компрессора с электроприводом в сборе.

    🔧 головка 10 мм
17. 17

    Выверните крепёжный болт (1 шт.) нагнетательного трубопровода компрессора в сборе.

    🔧 головка 10 мм
18. 18

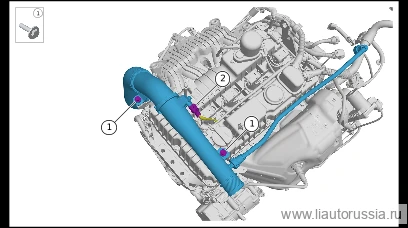

    Выверните крепёжный болт всасывающей трубки компрессора в сборе (1 шт.), отсоедините выпускную трубку компрессора в сборе от компрессора с электроприводом в сборе.

    🔧 головка 10 мм

19.

    19

    Снимите уплотнительное кольцо O-образного сечения трубки всасывания компрессора в сборе (1 шт.).

    одноразовая деталь

    Примечание

    • Уплотнительное кольцо O-образного сечения является деталью одноразового использования, при каждой разборке/сборке его необходимо заменять на новое.
    • При разборке/сборке трубопровода необходимо избегать повреждения канавки под уплотнительное кольцо O-образного сечения; в случае повреждения необходимо заменить трубопровод в сборе.

20.

    20

    Снимите O-образное уплотнительное кольцо трубки нагнетания компрессора в сборе (1 шт.).

    одноразовая деталь

    Примечание

    • O-образное уплотнительное кольцо является одноразовой деталью, при каждом демонтаже и монтаже необходимо заменять его новой деталью.
    • При демонтаже и монтаже трубопровода необходимо избегать царапин на канавке уплотнительного кольца, при наличии царапин необходимо заменить трубопровод в сборе.

21.

    21

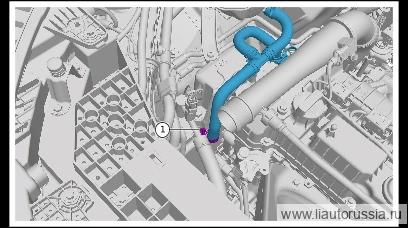

    Ослабьте фиксирующий хомут шланга подпитки дополнительного бачка двигателя (1 шт.), отсоедините шланг подпитки дополнительного бачка двигателя от двигателя в сборе.

22.

    22

    Разблокируйте фиксатор. 2 . Медленно потяните рычаг усилителя в направлении стрелки до упора, отсоедините разъём (1 шт.) высоковольтного жгута от тяговой батареи к переднему электродвигателю.

23.

    23

    С помощью клещей для быстроразъёмных соединений разблокируйте разъём трубки десорбции адсорбера в сборе III, отсоедините трубку десорбции адсорбера в сборе III от трубки десорбции адсорбера в сборе II.

24.

    24

    Ослабьте фиксирующий хомут соединительной трубки водяного контура заднего электродвигателя (1 шт.), отсоедините соединительную трубку водяного контура заднего электродвигателя от среднего участка нейлоновой трубки подвода охлаждающей жидкости водяного контура заднего электродвигателя.
25. 25

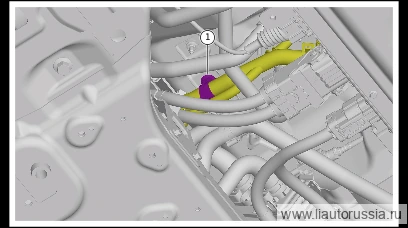

    Ослабьте хомут крепления отводящей трубки модуля автономного вождения (1 шт.), отсоедините отводящую трубку модуля автономного вождения от отводящей трубки ADAS.

26.

    26

    Отсоедините фиксатор отводящей трубки модуля автономного вождения (1 шт.).

27.

    27

    Ослабьте хомут крепления участка водяного шланга отвода отопителя двигателя у интегрированного модуля, отсоедините участок водяного шланга отвода отопителя двигателя у интегрированного модуля.
28. 28

    Ослабьте фиксирующий хомут участка подводящего шланга охлаждающей жидкости отопителя двигателя у интегрированного модуля, отсоедините участок подводящего шланга охлаждающей жидкости отопителя двигателя у интегрированного модуля.
29. 29

    Выверните гайку крепления подводящего шланга отопителя двигателя (участок двигателя) (1 шт.).

    🔧 головка 10 мм

30.

    30

    С помощью инструмента зафиксируйте сквозной болт (1 шт.), выверните крепёжную гайку (1 шт.). Инструмент для болта: 21 мм головка. Инструмент для гайки: 21 мм головка. 2. Извлеките сквозной болт (1 шт.), отсоедините левый передний нижний рычаг подвески в сборе от нижнего кронштейна левого переднего амортизатора в сборе.

    🔧 головка 21 ммX01-89186159одноразовая деталь

    Примечание. Фланцевый шестигранный болт X01-89186159 и фланцевая шестигранная стопорная гайка с неметаллической вставкой Q33914T13F70 являются одноразовыми деталями, при каждой разборке/сборке необходимо заменять на новые.

31.

    31

    С помощью инструмента зафиксируйте сквозной болт (1 шт.), выверните фиксирующую гайку (1 шт.). Инструмент для болта: 21 мм головка Инструмент для гайки: 21 мм головка 2. Извлеките сквозной болт (1 шт.), отсоедините нижний рычаг подвески в сборе (правый передний) от нижнего кронштейна амортизатора в сборе (правый передний).

    🔧 головка 21 ммX01-89186159одноразовая деталь

    Примечание. X01-89186159 болт с шестигранным фланцем и стопорная гайка с шестигранным фланцем и неметаллической вставкой Q33914T13F70 — детали одноразового использования, при каждой разборке/сборке необходимо заменять на новые.

32.

    32

    Ослабьте хомут крепления отводящей трубки переднего электродвигателя, отсоедините отводящую трубку переднего электродвигателя от многорежимного электропривода в сборе.
33. 33

    Ослабьте фиксирующий хомут отводящей трубки контура охлаждения заднего электродвигателя, отсоедините отводящую трубку контура охлаждения заднего электродвигателя от многорежимного электропривода в сборе.

34.

    34

    Выверните крепёжный болт провода массы переднего электродвигателя (1 шт.).

    🔧 Головка 10 мм
35. 35

    Отсоедините фиксатор (2 шт.) провода массы переднего электродвигателя.

36.

    36

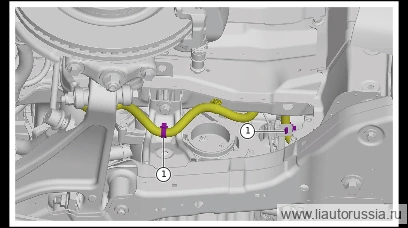

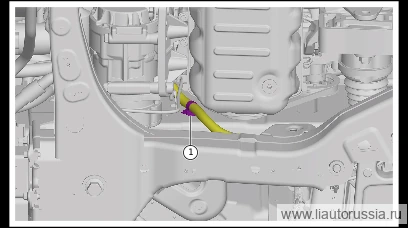

    Отсоедините фиксатор (2 шт.) высоковольтного жгута проводов от тяговой аккумуляторной батареи к компрессору и PTC.

37.

    37

    Отсоедините фиксатор (1 шт.) высоковольтного жгута проводов от тяговой аккумуляторной батареи к компрессору и PTC.

38.

    38

    Установите подставки переднего и заднего подрамников в точки опоры переднего подрамника в сборе и многорежимного электропривода в сборе.

    Примечание

    • При использовании подставок переднего и заднего подрамников необходимо устанавливать их точно в точки опоры, чтобы избежать падения переднего подрамника в сборе.
    • Данную операцию должны выполнять совместно два специалиста по ремонту.

39.

    39

    Отсоедините разъём жгута проводов электроусилителя рулевого управления с поперечной тягой в сборе (2 шт.).
40. 40

    Отсоедините крепёжный фиксатор жгута проводов моторного отсека (1 шт.).

41.

    41

    Выверните крепёжный болт (1 шт.), расстыкуйте соединение промежуточного вала рулевого управления с пыльником в сборе и электроусилителя рулевого управления с поперечной тягой в сборе.

    🔧 головка 10 мм

    Примечание. Перед снятием крепёжного болта промежуточного вала рулевого управления с пыльником в сборе необходимо зафиксировать рулевое колесо в сборе с помощью устройства блокировки рулевого колеса.

42.

    42

    Выверните крепежный болт правой опоры переднего силового агрегата в сборе (3 шт.).

    🔧 торцевая головка Внимание: направляющий болт с шестигранным фланцем X01-89185132 — деталь одноразового использования, при каждом демонтаже необходимо заменять новой деталью 15 ммX01-89185132одноразовая деталь

43.

    43

    Выверните болт крепления левой опоры силового агрегата в сборе (2 шт.).

    🔧 головка Примечание: X01-89185132 направляющий болт с шестигранной фланцевой головкой является одноразовой деталью, при каждом демонтаже и монтаже необходимо заменять его новой деталью 15 ммX01-89185132одноразовая деталь

44.

    44

    Выверните болт крепления переднего подрамника в сборе (левая сторона) (4 шт.).

    🔧 головка 10 мм

    Примечание. Перед снятием зафиксируйте с помощью верёвки электровентилятор в сборе и передний модуль охлаждения в сборе на кронштейне установки передней блок-фары.

45.

    45

    Выверните крепёжный болт газожидкостного сепаратора (2 шт.), отведите газожидкостный сепаратор в сторону.

    🔧 головка 13 мм

46.

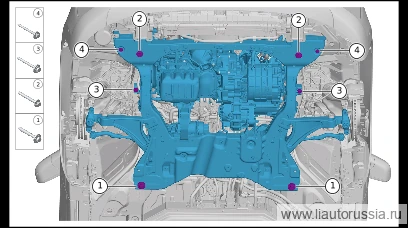

    46

    Выверните болты крепления переднего подрамника в сборе (правая сторона) (4 шт.).

    🔧 головка 10 мм
47. 47

    Выверните крепёжный болт переднего подрамника в сборе (2 шт.).

    🔧 головка Примечание: комбинированный крепёж из болта с шестигранным фланцем и плоской шайбы X01-89184887 является деталью одноразового использования, при каждой разборке/сборке его необходимо заменять на новый 13 ммX01-89184887одноразовая деталь
48. 48

    Выверните крепёжный болт переднего подрамника в сборе (2 шт.).

    🔧 головка Примечание: комбинированный крепёж из болта с шестигранным фланцем и плоской шайбы X01-89186901 является деталью одноразового использования, при каждой разборке/сборке его необходимо заменять на новый 15 ммX01-89186901одноразовая деталь
49. 49

    Выверните крепёжный болт переднего подрамника в сборе (2 шт.).

    🔧 головка Примечание: комбинированный крепёж из болта с шестигранным фланцем и плоской шайбы X01-89185070 является деталью одноразового использования, при каждой разборке/сборке его необходимо заменять на новый 21 ммX01-89185070одноразовая деталь
50. 50

    Выверните крепёжные болты переднего подрамника в сборе (2 шт.), медленно опустите передний подрамник в сборе с узлами, отделите подрамник от кузова.

    🔧 Головка Внимание: X01-89185180 комбинированный крепёж «болт с шестигранной головкой и фланцем + плоская шайба» является одноразовой деталью, при каждом демонтаже/монтаже необходимо заменять на новую деталь 24 ммX01-89185180одноразовая деталь

    Примечание

    • После демонтажа узлов переднего подрамника в сборе центр тяжести автомобиля изменяется, в этот момент необходимо обеспечить дополнительную опору автомобиля.
    • При демонтаже узлов переднего подрамника в сборе используйте подкатной трансмиссионный домкрат для плавного и медленного опускания, операцию должны выполнять совместно два специалиста по ремонту.

51.

    51

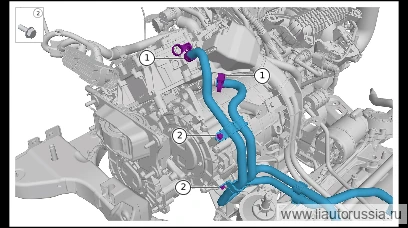

    Ослабьте хомут крепления подузла трубопровода переднего электродвигателя в сборе (2 шт.), отсоедините подузел трубопровода переднего электродвигателя в сборе от мультирежимного электропривода в сборе.
52. 52

    Выверните крепёжный болт подузла трубопровода переднего электродвигателя в сборе (2 шт.), снимите подузел трубопровода переднего электродвигателя в сборе.

    🔧 головка 10 мм

53.

    53

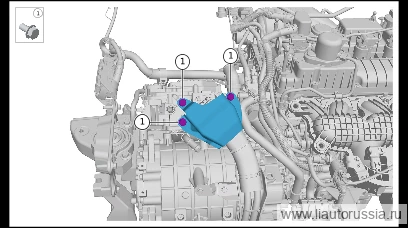

    Выверните крепёжный болт защитного кожуха высоковольтного жгута проводов от тяговой аккумуляторной батареи к переднему электродвигателю (3 шт.), снимите защитный кожух высоковольтного жгута проводов от тяговой аккумуляторной батареи к переднему электродвигателю.

    🔧 головка 10 мм

54.

    54

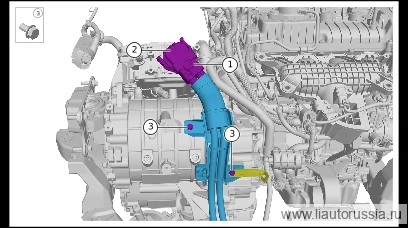

    Вытяните кнопку разблокировки первой ступени до упора. 2. Нажмите кнопку разблокировки второй ступени и отсоедините разъём высоковольтного жгута проводов от аккумуляторной батареи к переднему электродвигателю (1 шт.).
55. 55

    Выверните болт крепления (2 шт.) высоковольтного жгута проводов от аккумуляторной батареи к переднему электродвигателю, снимите высоковольтный жгут проводов от аккумуляторной батареи к переднему электродвигателю.

    🔧 головка 10 мм

56.

    56

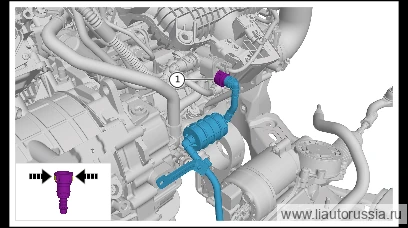

    С помощью клещей для быстроразъёмных соединений разблокируйте разъём трубки продувки адсорбера III в сборе, отсоедините трубку продувки адсорбера III в сборе от блока двигателя, снимите трубку продувки адсорбера III в сборе.

57.

    57

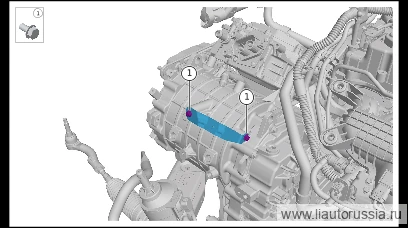

    Выверните крепёжный болт(2 шт.) монтажного кронштейна жгута проводов переднего электродвигателя, снимите монтажный кронштейн жгута проводов переднего электродвигателя.

    🔧 головка 10 мм

58.

    58

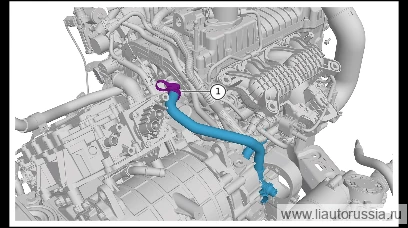

    Ослабьте хомут крепления участка подводящего водяного шланга отопителя двигателя у двигателя, отсоедините участок подводящего водяного шланга отопителя двигателя у двигателя от двигателя в сборе.

59.

    59

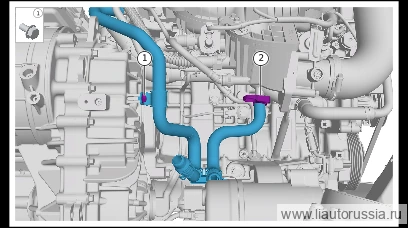

    Выверните крепёжные болты участка подводящего шланга охлаждающей жидкости отопителя двигателя у двигателя (1 шт.).

    🔧 Головка 10 мм
60. 60

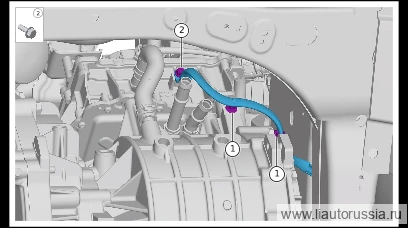

    Ослабьте хомут крепления участка подводящего водяного шланга отопителя двигателя у двигателя, отсоедините участок подводящего водяного шланга отопителя двигателя у двигателя от двигателя в сборе.

61.

    61

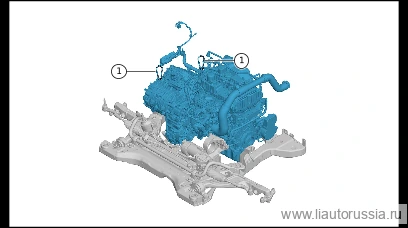

    С помощью такелажного приспособления слегка приподнимите блок двигателя в сборе и мультимодульный электропривод в сборе.

    Примечание. Подъём должен выполняться согласованно двумя специалистами по ремонту во избежание перекоса такелажного приспособления, иначе это может привести к травмам персонала или повреждению деталей и оборудования.

62.

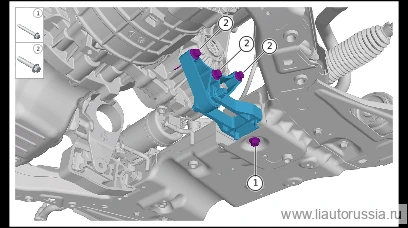

    62

    Выверните болт крепления левой тяги задней опоры силового агрегата в сборе (1 шт.).

    🔧 головка Примечание: X01-89185035 направляющий болт с шестигранной фланцевой головкой является одноразовой деталью, при каждом демонтаже и монтаже необходимо заменять его новой деталью 15 ммX01-89185035одноразовая деталь
63. 63

    Выверните крепёжный болт кронштейна левой тяги задней опоры переднего силового агрегата (3 шт.), снимите левую тягу задней опоры переднего силового агрегата в сборе вместе с кронштейном левой тяги задней опоры переднего силового агрегата.

    🔧 головка Внимание: шестигранный фланцевый болт X01-89185030 является одноразовой деталью, при каждом демонтаже и монтаже необходимо заменять его на новую деталь 15 ммX01-89185030одноразовая деталь

64.

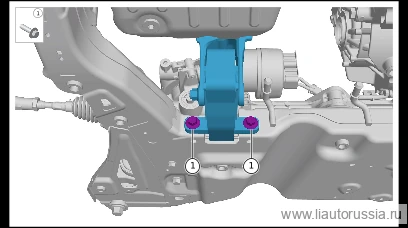

    64

    Выверните крепёжный болт правой тяги задней опоры переднего силового агрегата в сборе (2 шт.).

    🔧 головка Примечание: болт с шестигранным фланцем X01-89185026 является деталью одноразового использования, при каждой разборке/сборке его необходимо заменять на новый 15 ммX01-89185026одноразовая деталь

65.

    65

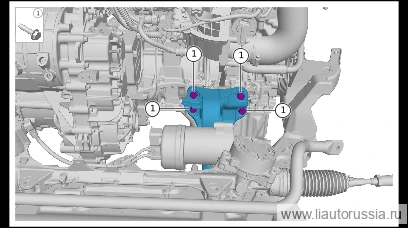

    Выверните крепёжные болты кронштейна правой тяги задней опоры переднего силового агрегата (4 шт.), снимите кронштейн правой тяги задней опоры переднего силового агрегата вместе с правой тягой задней опоры переднего силового агрегата в сборе.

    🔧 Головка Внимание: X01-89186108 направляющий болт с шестигранной головкой и фланцем является одноразовой деталью, при каждом демонтаже/монтаже необходимо заменять на новую деталь 15 ммX01-89186108одноразовая деталь

66.

    66

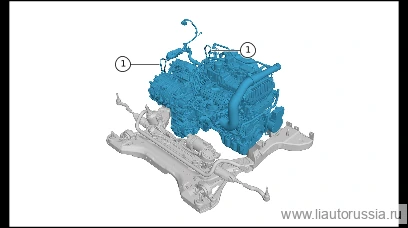

    Извлеките с помощью подъёмного устройства опору силового агрегата в сборе, переместите модуль двигателя в сборе и узел мультирежимного электропривода в сборе на рабочую позицию.

    Примечание

    • В процессе подъёма требуется согласованная работа двух специалистов по ремонту во избежание перекоса подъёмного приспособления, иначе это может привести к травмам персонала, повреждению деталей или оборудования.
    • Зафиксируйте модуль двигателя в сборе и узел мультирежимного электропривода в сборе, чтобы избежать их перекоса и повреждения деталей.

67.

    67

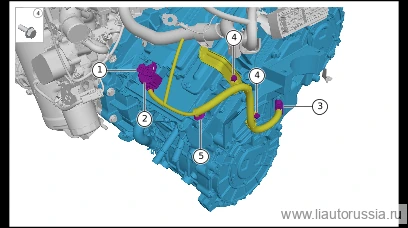

    Нажмите кнопку разблокировки первой ступени, вытяните до предельного положения. 2. Нажмите кнопку разблокировки второй ступени, отсоедините разъём жгута проводов двигателя (ДВС) (1 шт.).
68. 68

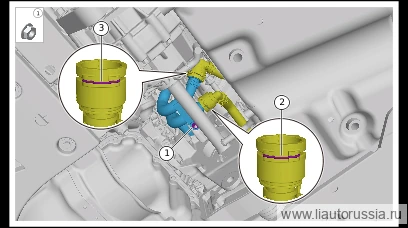

    Отсоедините разъём жгута проводов двигателя (1 шт.).
69. 69

    Выверните крепёжные болты жгута проводов двигателя (2 шт.).

    🔧 Головка 10 мм
70. 70

    Отсоедините фиксатор жгута проводов двигателя (1 шт.).

71.

    71

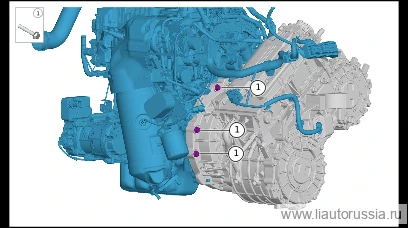

    Выверните болт крепления двигателя в сборе (3 шт.).

    🔧 головка Примечание: X01-89186111 болт с шестигранной фланцевой головкой является одноразовой деталью, при каждом демонтаже и монтаже необходимо заменять его новой деталью 15 ммX01-89186111одноразовая деталь

72.

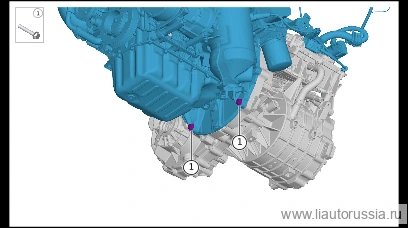

    72

    Выверните болт крепления двигателя в сборе (3 шт.).

    🔧 головка Примечание: X01-89186111 болт с шестигранной фланцевой головкой является одноразовой деталью, при каждом демонтаже и монтаже необходимо заменять его новой деталью 15 ммX01-89186111одноразовая деталь

73.

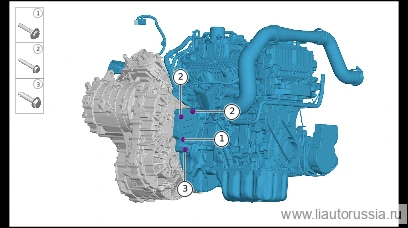

    73

    Выверните крепёжные болты заглушки отверстия стартера (1 шт.).

    🔧 головка 10 мм
74. 74

    Выверните крепёжный болт двигателя (ДВС) в сборе (2 шт.).

    🔧 головка 15 мм
75. 75

    Выверните крепёжный болт (1 шт.) двигателя в сборе, снимите узел двигателя в сборе.

    🔧 головка 15 мм Внимание: X01-89186111 болт с шестигранной фланцевой головкой является одноразовой деталью, при каждом демонтаже и монтаже необходимо заменять на новыйX01-89186111одноразовая деталь

    Примечание. В процессе разделения мультирежимного электропривода в сборе и модуля двигателя в сборе используйте грузоподъёмное приспособление для подвешивания мультирежимного электропривода в сборе, в процессе разделения не допускайте воздействия нагрузки на демпфер крутильных колебаний.

76.

    76

    Отсоедините разъём жгута проводов датчика температуры и давления впускного воздуха (1 шт.).
77. 77

    Выверните болт крепления отводящей трубки интеркулера II в сборе (2 шт.).

    🔧 головка 10 мм

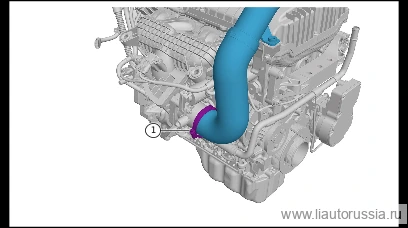

78.

    78

    Ослабьте хомут крепления отводящей трубы интеркулера в сборе II, снимите узел отводящей трубы интеркулера в сборе II.

79.

    79

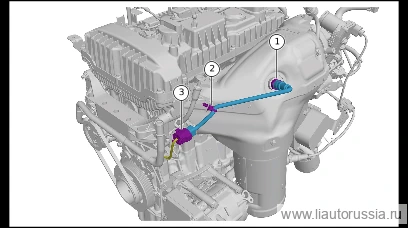

    Отсоедините разъём жгута проводов переднего датчика кислорода в сборе (1 шт.).
80. 80

    Отсоедините фиксатор (1 шт.) переднего кислородного датчика в сборе.
81. 81

    С помощью головки для датчика кислорода выверните передний датчик кислорода в сборе, снимите передний датчик кислорода в сборе.

    🔧 Головка для датчика кислорода 22 мм

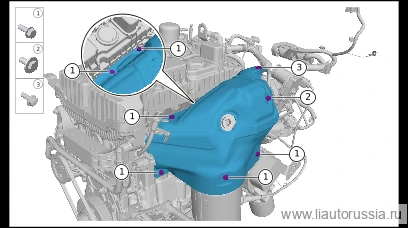

82.

    82

    Выверните крепёжные болты теплозащитного кожуха турбокомпрессора (6 шт.).

    🔧 головка 10 мм
83. 83

    Выверните крепёжные болты теплозащитного кожуха турбокомпрессора (1 шт.).

    🔧 головка 10 мм
84. 84

    Выверните монтажный болт теплозащитного кожуха турбокомпрессора (1 шт.), снимите теплозащитный кожух турбокомпрессора.

    🔧 головка 10 мм

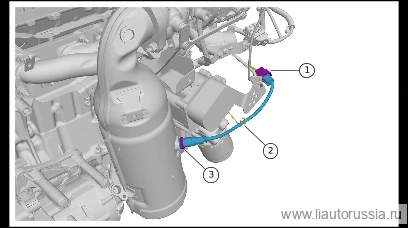

85.

    85

    Отсоедините разъём жгута проводов заднего кислородного датчика в сборе (1 шт.).
86. 86

    Отсоедините фиксирующую скобу(1 шт.) заднего датчика кислорода в сборе.
87. 87

    Используя головку для датчика кислорода, выверните задний датчик кислорода в сборе, снимите задний датчик кислорода в сборе.

    🔧 головка для датчика кислорода 22 мм

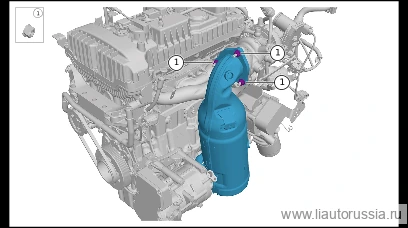

88.

    88

    Выверните стопорную гайку (3 шт.) катализатора нейтрализатора отработавших газов в сборе.

    🔧 головка 13 мм Внимание: X0110000018 стопорная гайка катализатора является одноразовой деталью, при каждом демонтаже и монтаже необходимо заменять на новуюX0110000018одноразовая деталь

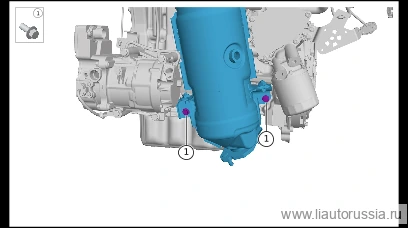

89.

    89

    Выверните крепёжные болты нейтрализатора отработавших газов в сборе (2 шт.), снимите нейтрализатор отработавших газов в сборе.

    🔧 Головка Внимание: Q1840820F61 болт с шестигранной головкой и фланцем является одноразовой деталью, при каждом демонтаже/монтаже необходимо заменять на новую деталь 10 ммQ1840820F61одноразовая деталь

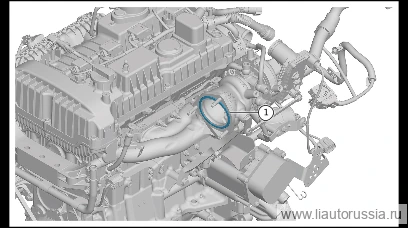

90.

    90

    Снимите прокладку катализатора в сборе.

    X01-10000019одноразовая деталь

    Примечание. X01-10000019прокладка катализатора в сборе является деталью одноразового использования, при каждом снятии и установке необходимо заменять её на новую деталь.

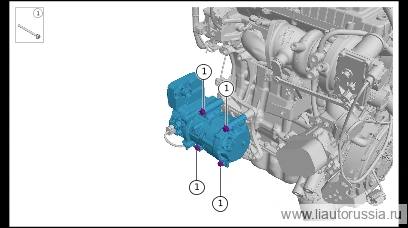

91.

    91

    Выверните болт крепления электрического компрессора в сборе (4 шт.), снимите электрический компрессор в сборе.

    🔧 головка 13 мм

92.

    92

    Отсоедините фиксатор (2 шт.) высоковольтного жгута проводов от тяговой аккумуляторной батареи к компрессору и PTC.
93. 93

    Выверните болт кронштейна крепления компрессора с электроприводом (4 шт.), снимите кронштейн компрессора с электроприводом.

    🔧 головка 13 мм

94.

    94

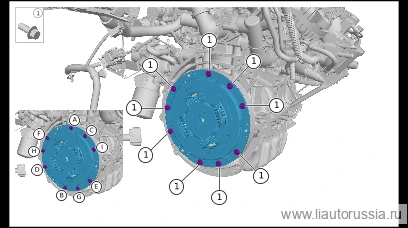

    Снимите по порядку букв крепёжные болты торсионного демпфера (9 шт.), снимите торсионный демпфер.

    🔧 Головка Внимание: Q1840820TF61S болты с шестигранной фланцевой головкой являются деталями одноразового использования, после каждой разборки/сборки необходимо заменять их на новые 10 ммQ1840820TF61Sодноразовая деталь

Установка 95 шагов

1.

   1

   Совместите установочное отверстие на демпфере крутильных колебаний с установочным штифтом, установите демпфер крутильных колебаний, установите крепёжные болты демпфера крутильных колебаний (9 шт.) последовательно в алфавитном порядке. Q1840820TF61S Болт с шестигранной фланцевой головкой Момент затяжки: 23±2 Н·м

   ⚙︎ 23±2 Н·м🔧 головка 10 мм Внимание: Q1840820TF61S болт с шестигранной фланцевой головкой является одноразовой деталью, при каждом демонтаже и монтаже необходимо заменять на новыйQ1840820TF61Sодноразовая деталь

   Примечание. При установке крепёжных болтов демпфера крутильных колебаний сначала предварительно затяните болты, затем в несколько циклов постепенно затяните до заданного момента.

2.

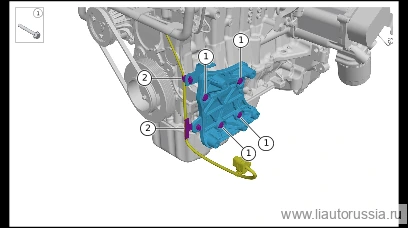

   2

   Установите кронштейн компрессора с электроприводом, установите крепёжные болты кронштейна компрессора с электроприводом (4 шт.). Q1860855F61 Болт с шестигранной головкой и фланцем Момент затяжки: 23±2 Н·м

   ⚙︎ 23±2 Н·м🔧 Головка 13 ммQ1860855F61
3. 3

   Установите фиксатор (2 шт.) высоковольтного жгута проводов от тяговой аккумуляторной батареи к компрессору и PTC.

4.

   4

   Установите электрический компрессор в сборе, установите болт крепления электрического компрессора в сборе (4 шт.). Q1860890F61 болт с шестигранной фланцевой головкой Момент затяжки: 23±2 Н·м

   ⚙︎ 23±2 Н·м🔧 головка 13 ммQ1860890F61

5.

   5

   Установите новый узел уплотнительной прокладки катализатора.

   X01-10000019одноразовая деталь

   Примечание. X01-10000019 узел уплотнительной прокладки катализатора является одноразовой деталью, при каждой разборке и сборке необходимо заменять новой деталью.

6.

   6

   Установите нейтрализатор отработавших газов в сборе, установите крепёжный болт (2 шт.) нейтрализатора отработавших газов в сборе. Q1840820F61 Болт с шестигранной фланцевой головкой Момент затяжки: 23±2 Н·м

   ⚙︎ 23±2 Н·м🔧 головка 10 мм Внимание: Q1840820F61 болт с шестигранной фланцевой головкой является одноразовой деталью, при каждом демонтаже и монтаже необходимо заменять на новыйQ1840820F61одноразовая деталь

7.

   7

   Установите стопорную гайку катализатора нейтрализатора отработавших газов в сборе (3 шт.). X0110000018 Стопорная гайка катализатора Момент затяжки: 30±3 Н·м

   ⚙︎ 30±3 Н·м🔧 Головка Внимание: X0110000018 стопорная гайка катализатора является одноразовой деталью, при каждом демонтаже/монтаже необходимо заменять на новую деталь 13 ммX0110000018одноразовая деталь

8.

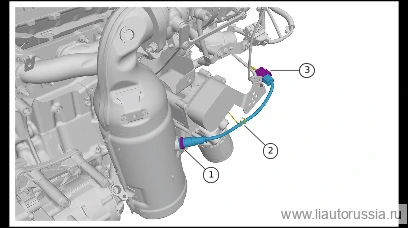

   8

   С помощью головки для датчика кислорода установите задний датчик кислорода в сборе. Момент затяжки: 50±10 Н·м

   ⚙︎ 50±10 Н·м🔧 головка для датчика кислорода 22 мм
9. 9

   Подсоедините фиксирующую скобу жгута проводов заднего датчика кислорода в сборе.
10. 10

    Подсоедините разъём жгута проводов заднего датчика кислорода в сборе (1 шт.).

    Примечание. После демонтажа заднего датчика кислорода в сборе перед повторной установкой нанесите на резьбу заднего датчика кислорода в сборе специальную резьбовую антипригарную смазку.

11.

    11

    Установите теплозащитный кожух турбокомпрессора, установите монтажный болт (1 шт.) теплозащитного кожуха турбокомпрессора. Болт с шестигранной головкой Q140B0616F70L в комплекте с плоской шайбой Момент затяжки: 9±1 Н·м

    ⚙︎ 9±1 Н·м🔧 головка 10 мм
12. 12

    Установите крепёжные болты теплозащитного кожуха турбокомпрессора (1 шт.). X01-10000022 Монтажный болт теплозащитного кожуха Момент затяжки: 10±1.5 Н·м

    ⚙︎ 10±1.5 Н·м🔧 Головка 10 ммX01-10000022
13. 13

    Установите болт крепления теплозащитного кожуха турбокомпрессора (1 шт.). Q1860616F70 болт с шестигранной фланцевой головкой Момент затяжки: 9±1 Н·м

    ⚙︎ 9±1 Н·м🔧 головка 10 ммQ1860616F70

14.

    14

    Установите передний датчик кислорода в сборе, используя головку для датчика кислорода установите передний датчик кислорода в сборе. Момент затяжки: 50±10 Н·м

    ⚙︎ 50±10 Н·м🔧 головка для датчика кислорода 22 мм
15. 15

    Установите фиксатор жгута проводов переднего кислородного датчика в сборе.
16. 16

    Подсоедините разъём жгута проводов переднего датчика кислорода в сборе (1 шт.).

    Примечание. После демонтажа переднего датчика кислорода в сборе перед повторной установкой необходимо нанести на резьбу переднего датчика кислорода в сборе специальную антипригарную резьбовую смазку.

17.

    17

    Установите отводящую трубку интеркулера II в сборе, установите хомут крепления хомута отводящей трубки интеркулера I (1 шт.). Q140B0625F36L комплект шестигранного болта с плоской шайбой 5 Н·м

    ⚙︎ 6±0.5 Н·м🔧 головка Момент затяжки: 6±0 7 мм

18.

    18

    Установите крепёжный болт отводящей трубы интеркулера в сборе II (2 шт.).

    🔧 головка 10 мм
19. 19

    Подсоедините разъём (1 шт.) жгута проводов датчика температуры и давления впускного воздуха.

20.

    20

    Установите узлы двигателя в сборе, установите крепёжные болты двигателя в сборе (1 шт.). X01-89186111 Болт с шестигранной головкой и фланцем Момент затяжки: 45±3 Н·м

    ⚙︎ 45±3 Н·м🔧 Головка Внимание: X01-89186111 болт с шестигранной головкой и фланцем является одноразовой деталью, при каждом демонтаже/монтаже необходимо заменять на новую деталь 15 ммX01-89186111одноразовая деталь
21. 21

    Установите болт крепления двигателя в сборе (2 шт.). X01-89186108 направляющий болт с шестигранной фланцевой головкой Момент затяжки: 45±3 Н·м

    ⚙︎ 45±3 Н·м🔧 головка 15 ммX01-89186108
22. 22

    Установите крепёжный болт заглушки отверстия стартера (1 шт.). Q140B0635F62L комбинированный крепёж из болта с шестигранной головкой и плоской шайбы Момент затяжки: 45±3 Н·м

    ⚙︎ 45±3 Н·м🔧 головка Примечание: в процессе соединения многорежимного электропривода в сборе с модулем двигателя в сборе используйте грузоподъёмное приспособление для подъёма многорежимного электропривода в сборе, в процессе соединения избегайте нагружения демпфера крутильных колебаний 10 мм

23.

    23

    Установите узел двигателя в сборе, установите крепёжный болт (2 шт.) двигателя в сборе. X01-89186111 Болт с шестигранной фланцевой головкой Момент затяжки: 45±3 Н·м

    ⚙︎ 45±3 Н·м🔧 головка 15 ммX01-89186111

24.

    24

    Установите узел двигателя в сборе, установите крепёжный болт (3 шт.) двигателя в сборе. X01-89186111 Болт с шестигранной фланцевой головкой Момент затяжки: 45±3 Н·м

    ⚙︎ 45±3 Н·м🔧 головка 15 ммX01-89186111

25.

    25

    Установите фиксатор жгута проводов двигателя (1 шт.).
26. 26

    Установите крепёжный болт жгута проводов двигателя (2 шт.). Q1860616F70 болт с шестигранным фланцем Момент затяжки: 9±1 Н·м

    ⚙︎ 9±1 Н·м🔧 головка 10 ммQ1860616F70
27. 27

    Подсоедините разъём жгута проводов двигателя (1 шт.).
28. 28

    Подсоедините разъём (1 шт.) жгута проводов двигателя (ДВС). 5. Переместите кнопку разблокировки до упора.

29.

    29

    С помощью подъёмного приспособления установите модуль двигателя (ДВС) в сборе и узел мультирежимного электропривода в сборе на опору переднего силового агрегата в сборе.

    Примечание

    • При использовании грузоподъёмного приспособления работу должны согласованно выполнять два специалиста по ремонту, чтобы избежать перекоса приспособления, иначе это может привести к травмам персонала, повреждению деталей или оборудования.
    • Зафиксируйте модуль двигателя (ДВС) в сборе и узел мультирежимного электропривода в сборе, чтобы избежать их перекоса и повреждения деталей.

30.

    30

    Установите кронштейн правой тяги задней опоры переднего силового агрегата вместе с правой тягой задней опоры переднего силового агрегата в сборе, установите крепёжный болт кронштейна правой тяги задней опоры переднего силового агрегата (4 шт.). X01-89186108 направляющий шестигранный фланцевый болт Момент затяжки: 60±5 Н·м

    ⚙︎ 60±5 Н·м🔧 головка Внимание: направляющий шестигранный фланцевый болт X01-89186108 является одноразовой деталью, при каждом демонтаже и монтаже необходимо заменять его на новую деталь 15 ммX01-89186108одноразовая деталь

31.

    31

    Установите правую тягу задней опоры переднего силового агрегата в сборе, установите крепёжный болт правой тяги задней опоры переднего силового агрегата в сборе (2 шт.). X01-89185026 болт с шестигранным фланцем Момент затяжки: 120±10 Н·м

    ⚙︎ 120±10 Н·м🔧 головка Примечание: болт с шестигранным фланцем X01-89185026 является деталью одноразового использования, при каждой разборке/сборке его необходимо заменять на новый 15 ммX01-89185026одноразовая деталь
32. 32

    Установите кронштейн левой тяги задней подвески переднего привода с левой тягой задней опоры переднего силового агрегата в сборе, установите крепёжные болты кронштейна левой тяги задней подвески переднего привода (3 шт.). X01-89185030 болт с шестигранной фланцевой головкой Момент затяжки: 60±5 Н·м

    ⚙︎ 60±5 Н·м🔧 головка Внимание: X01-89185030 болт с шестигранной фланцевой головкой является деталью одноразового использования, при каждой разборке/сборке необходимо заменять на новую деталь 15 ммX01-89185030одноразовая деталь
33. 33

    Установите левую тягу задней опоры переднего силового агрегата в сборе, установите крепёжный болт (1 шт.) левой тяги задней опоры переднего силового агрегата в сборе. X01-89185035 фланцевый шестигранный направляющий болт. Момент затяжки: 120±10 Н·м.

    ⚙︎ 120±10 Н·м🔧 головка 15 ммX01-89185035одноразовая деталь

    Примечание. Фланцевый шестигранный направляющий болт X01-89185035 является одноразовой деталью, при каждой разборке/сборке необходимо заменять на новую.

34.

    34

    Снимите подъёмное приспособление.

35.

    35

    Установите подводящий шланг отопителя двигателя (участок двигателя), подсоедините подводящий шланг отопителя двигателя (участок двигателя), установите хомут крепления подводящего шланга отопителя двигателя (участок двигателя).
36. 36

    Установите крепёжный болт (1 шт.) секции подводящего шланга отопителя со стороны двигателя. Q1860616F70 Болт с шестигранной фланцевой головкой Момент затяжки: 9±1 Н·м

    ⚙︎ 9±1 Н·м🔧 головка 10 ммQ1860616F70

37.

    37

    Подсоедините подводящий шланг отопителя, секция двигателя (ДВС), установите фиксирующий хомут подводящего шланга отопителя, секция двигателя (ДВС).

38.

    38

    Установите монтажный кронштейн жгута проводов переднего электродвигателя, установите крепёжный болт монтажного кронштейна жгута проводов переднего электродвигателя (2 шт.). Q1860616F70 шестигранный фланцевый болт Момент затяжки: 9±1 Н·м

    ⚙︎ 9±1 Н·м🔧 головка 10 ммQ1860616F70

39.

    39

    Установите трубку продувки адсорбера III в сборе, подсоедините трубку продувки адсорбера III в сборе к блоку двигателя.

40.

    40

    Установите высоковольтный жгут от тяговой батареи к переднему электродвигателю, установите болт крепления высоковольтного жгута от тяговой батареи к переднему электродвигателю (2 шт.). Q1860616F70 болт шестигранный фланцевый. Момент затяжки: 9±1 Н·м.

    ⚙︎ 9±1 Н·м🔧 головка 10 ммQ1860616F70
41. 41

    Подсоедините разъём высоковольтного жгута проводов от тяговой аккумуляторной батареи к переднему электродвигателю (1 шт.). 3 . Переместите кнопку разблокировки до крайнего положения.

42.

    42

    Установите защитный кожух высоковольтного жгута проводов от тяговой аккумуляторной батареи к переднему электродвигателю, установите болт крепления (3 шт.) защитного кожуха высоковольтного жгута проводов от тяговой аккумуляторной батареи к переднему электродвигателю. Q1860616F70 Шестигранный фланцевый болт Момент затяжки: 9±1 Н·м

    ⚙︎ 9±1 Н·м🔧 головка 10 ммQ1860616F70

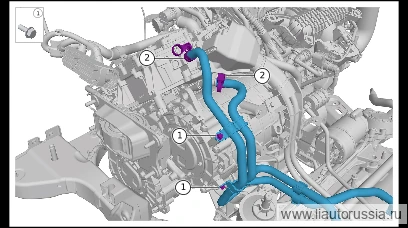

43.

    43

    Установите подузел трубопроводов переднего электродвигателя в сборе, установите крепёжный болт (2 шт.) подузла трубопроводов переднего электродвигателя в сборе. Q1860616F70 шестигранный фланцевый болт Момент затяжки: 9±1 Н·м

    ⚙︎ 9±1 Н·м🔧 головка 10 ммQ1860616F70
44. 44

    Подсоедините подузел трубопровода переднего электродвигателя в сборе к мультирежимному электроприводу в сборе, установите фиксирующий хомут подузла трубопровода переднего электродвигателя в сборе (2 шт.).

45.

    45

    Перед подъёмом подставок переднего и заднего подрамников необходимо проверить, установлены ли подставки переднего и заднего подрамников в точки опоры. Данную операцию должны выполнять совместно два специалиста по ремонту.

46.

    46

    Установите передний подрамник в сборе с узлом, установите болт крепления переднего подрамника в сборе (2 шт.). X01-89185180 комплект шестигранного болта с плоской шайбой Момент затяжки: 300±30 Н·м При установке узла переднего подрамника в сборе используйте подъёмное приспособление для плавного и медленного подъёма, требуется совместная работа двух специалистов по ремонту. Зафиксируйте модуль двигателя в сборе и узел мультирежимного электропривода в сборе, чтобы избежать их перекоса и повреждения деталей.

    ⚙︎ 300±30 Н·м🔧 головка Примечание: после установки узла заднего подрамника в сборе снимите вспомогательную опору 24 ммX01-89185180
47. 47

    Установите крепёжные болты переднего подрамника в сборе (2 шт.). X01-89185070 Шестигранный фланцевый болт в сборе с плоской шайбой Момент затяжки: 240±20 Н·м

    ⚙︎ 240±20 Н·м🔧 Головка Внимание: X01-89185070 Шестигранный фланцевый болт в сборе с плоской шайбой является деталью одноразового использования, при каждом демонтаже/монтаже необходимо заменять новой деталью 21 ммX01-89185070X01-89185180одноразовая деталь

    Примечание. X01-89185180 Шестигранный фланцевый болт в сборе с плоской шайбой является деталью одноразового использования, при каждом демонтаже/монтаже необходимо заменять новой деталью.
48. 48

    Установите крепёжный болт переднего подрамника в сборе (2 шт.). X01-89186901 комбинированный крепёж из болта с шестигранным фланцем и плоской шайбы Момент затяжки: 30 Н·м+90°

    ⚙︎ 30 Н·м+90°🔧 головка Примечание: комбинированный крепёж из болта с шестигранным фланцем и плоской шайбы X01-89186901 является деталью одноразового использования, при каждой разборке/сборке его необходимо заменять на новый 15 ммX01-89186901одноразовая деталь
49. 49

    Установите крепёжные болты переднего подрамника в сборе (2 шт.). X01-89184887 Комбинированный крепёж «болт с шестигранной головкой и фланцем + плоская шайба» Момент затяжки: 30±3 Н·м

    ⚙︎ 30±3 Н·м🔧 Головка Внимание: X01-89184887 комбинированный крепёж «болт с шестигранной головкой и фланцем + плоская шайба» является одноразовой деталью, при каждом демонтаже/монтаже необходимо заменять на новую деталь 13 ммX01-89184887одноразовая деталь

50.

    50

    Установите (выверните) крепёжный болт переднего подрамника в сборе (правая сторона) (4 шт.). X01-89184820 комбинированный крепёж из болта с шестигранным фланцем и плоской шайбы Момент затяжки: 45±3 Н·м

    ⚙︎ 45±3 Н·м🔧 головка 10 ммX01-89184820

51.

    51

    Установите крепёжный болт газожидкостного сепаратора (2 шт.). Q1860830F61 Болт с шестигранным фланцем Момент затяжки: 23±2 Н·м

    ⚙︎ 23±2 Н·м🔧 головка 13 ммQ1860830F61

52.

    52

    Установите (выверните) крепёжный болт переднего подрамника в сборе (левая сторона) (4 шт.). X01-89184820 комбинированный крепёж из болта с шестигранным фланцем и плоской шайбы Момент затяжки: 45±3 Н·м

    ⚙︎ 45±3 Н·м🔧 головка 10 ммX01-89184820

53.

    53

    Установите крепёжные болты левой опоры переднего силового агрегата в сборе (2 шт.). X01-89185132 Направляющий болт с шестигранной головкой и фланцем Момент затяжки: 90±10 Н·м

    ⚙︎ 90±10 Н·м🔧 Головка Внимание: X01-89185132 направляющий болт с шестигранной головкой и фланцем является одноразовой деталью, при каждом демонтаже/монтаже необходимо заменять на новую деталь 15 ммX01-89185132одноразовая деталь

54.

    54

    Установите болт крепления правой опоры силового агрегата в сборе (3 шт.). X01-89185132 направляющий болт с шестигранной фланцевой головкой Момент затяжки: 90±10 Н·м

    ⚙︎ 90±10 Н·м🔧 головка Примечание: X01-89185132 направляющий болт с шестигранной фланцевой головкой является одноразовой деталью, при каждом демонтаже и монтаже необходимо заменять его новой деталью 15 ммX01-89185132одноразовая деталь

55.

    55

    Подсоедините промежуточный вал рулевого управления с пыльником в сборе к электроусилителю рулевого управления с рулевой тягой в сборе, установите фиксирующий болт (1 шт.). W01-89184833 Болт с шестигранной фланцевой головкой Момент затяжки: 27±2 Н·м

    ⚙︎ 27±2 Н·м🔧 Головка Внимание: после установки промежуточного вала рулевого управления с пыльником в сборе необходимо снять фиксатор рулевого колеса 10 ммW01-89184833

56.

    56

    Установите фиксатор жгута проводов моторного отсека (1 шт.).
57. 57

    Подсоедините разъём жгута проводов электроусилителя рулевого управления с поперечной тягой в сборе (2 шт.).

58.

    58

    Установите фиксатор (1 шт.) высоковольтного жгута проводов от тяговой аккумуляторной батареи к компрессору и PTC.

59.

    59

    Установите фиксатор (2 шт.) высоковольтного жгута проводов от тяговой аккумуляторной батареи к компрессору и PTC.

60.

    60

    Установите фиксатор(2 шт.) провода заземления переднего электродвигателя.
61. 61

    Установите крепёжный болт (1 шт.) провода массы переднего электродвигателя. Q1860616F70 фланцевый шестигранный болт. Момент затяжки: 9±1 Н·м.

    ⚙︎ 9±1 Н·м🔧 головка 10 ммQ1860616F70

62.

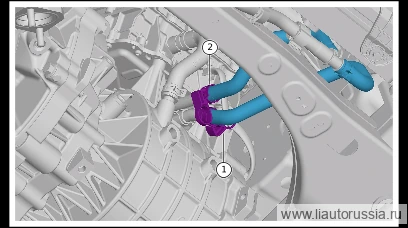

    62

    Подсоедините отводящую трубку водяного контура заднего электродвигателя к мультирежимному электроприводу в сборе, установите фиксирующий хомут отводящей трубки водяного контура заднего электродвигателя.
63. 63

    Подсоедините отводящую трубку переднего электродвигателя к мультирежимному электроприводу в сборе, установите хомут крепления отводящей трубки переднего электродвигателя.

64.

    64

    Установите нижний рычаг подвески в сборе (правый передний) на нижний кронштейн амортизатора в сборе (правый передний), установите крепёжный болт (1 шт.).

65.

    65

    С помощью инструмента зафиксируйте сквозной болт (1 шт.), установите крепёжную гайку (1 шт.). X01-89186159 фланцевый шестигранный болт. Момент затяжки: 180±10 Н·м. Инструмент для болта: 21 мм головка. Инструмент для гайки: 21 мм головка.

    ⚙︎ 180±10 Н·м🔧 головка 21 ммX01-89186159одноразовая деталь

    Примечание. Фланцевый шестигранный болт X01-89186159 и фланцевая шестигранная стопорная гайка с неметаллической вставкой Q33914T13F70 являются одноразовыми деталями, при каждой разборке/сборке необходимо заменять на новые.

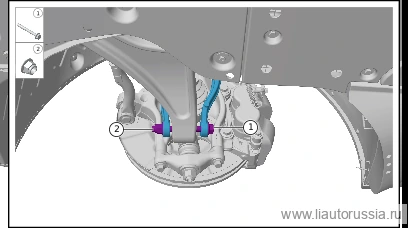

66.

    66

    Установите левый передний нижний рычаг подвески в сборе и нижний кронштейн левого переднего амортизатора в сборе, установите крепёжные болты (1 шт.).

67.

    67

    С помощью инструмента зафиксируйте сквозной болт (1 шт.), установите крепёжную гайку (1 шт.). X01-89186159 фланцевый шестигранный болт. Момент затяжки: 180±10 Н·м. Инструмент для болта: 21 мм головка. Инструмент для гайки: 21 мм головка.

    ⚙︎ 180±10 Н·м🔧 головка 21 ммX01-89186159одноразовая деталь

    Примечание. Фланцевый шестигранный болт X01-89186159 и фланцевая шестигранная стопорная гайка с неметаллической вставкой Q33914T13F70 являются одноразовыми деталями, при каждой разборке/сборке необходимо заменять на новые.

68.

    68

    Установите подводящий шланг отопителя двигателя (участок двигателя), установите гайку крепления подводящего шланга отопителя двигателя (участок двигателя) (1 шт.). Q32006F61 шестигранная фланцевая гайка Момент затяжки: 9±1 Н·м

    ⚙︎ 9±1 Н·м🔧 головка 10 мм
69. 69

    Подсоедините секцию интегрированного модуля подводящего шланга отопителя двигателя (ДВС), установите хомут крепления секции интегрированного модуля подводящего шланга отопителя двигателя (ДВС).
70. 70

    Подсоедините участок водяного шланга отвода отопителя двигателя у интегрированного модуля, установите хомут крепления участка водяного шланга отвода отопителя двигателя у интегрированного модуля.

71.

    71

    Установите фиксирующую защёлку отводящей трубки модуля автономного вождения (1 шт.).

72.

    72

    Подсоедините отводящую трубку модуля автономного вождения к отводящей трубке ADAS, установите хомут крепления отводящей трубки модуля автономного вождения (1 шт.).
73. 73

    Подсоедините соединительную трубку контура охлаждения заднего электродвигателя к среднему участку подводящей нейлоновой трубки контура охлаждения заднего электродвигателя, установите хомут крепления соединительной трубки контура охлаждения заднего электродвигателя (1 шт.).

74.

    74

    Установите трубку продувки адсорбера III в сборе, подсоедините трубку продувки адсорбера III в сборе к трубке продувки адсорбера II в сборе.

    Примечание

    • При подсоединении трубки продувки адсорбера III в сборе к трубке продувки адсорбера II в сборе не допускайте перекоса, приводящего к смещению уплотнительного кольца.
    • Подсоедините трубку продувки адсорбера III в сборе к трубке продувки адсорбера II в сборе до упора, до щелчка.

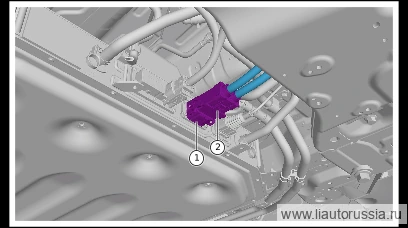

75.

    75

    Подсоедините разъём высоковольтного жгута проводов от аккумуляторной батареи к переднему электродвигателю (1 шт.). 2. Нажмите кнопку разблокировки до упора.

76.

    76

    Соедините шланг подпитки дополнительного бачка двигателя с двигателем в сборе, установите крепёжный хомут шланга подпитки дополнительного бачка двигателя (1 шт.).

77.

    77

    Установите новое уплотнительное кольцо (1 шт.) выпускной трубки компрессора в сборе.

    одноразовая деталь

    Примечание

    • Уплотнительное кольцо является одноразовой деталью, после каждого демонтажа/монтажа его необходимо заменять на новое.
    • После замены уплотнительного кольца перед установкой нанесите на него смазочное масло.
    • После замены трубопровода и повторной заправки хладагентом выполните повторную проверку на утечку хладагента.

78.

    78

    Установите новое уплотнительное кольцо (1 шт.) всасывающей трубки компрессора в сборе.

    одноразовая деталь

    Примечание

    • Уплотнительное кольцо круглого сечения является одноразовой деталью, при каждом демонтаже необходимо устанавливать новую деталь.
    • После замены уплотнительного кольца перед установкой нанесите смазочное масло.
    • После замены трубопровода и повторной заправки хладагентом выполните повторную проверку на утечку хладагента.

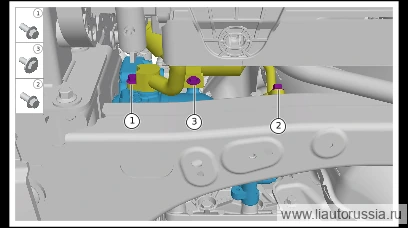

79.

    79

    Подсоедините всасывающую трубку компрессора в сборе к компрессору с электроприводом в сборе, установите крепёжный болт всасывающей трубки компрессора в сборе (1 шт.). Q1840820F61 шестигранный фланцевый болт Момент затяжки: 18±2 Н·м

    ⚙︎ 18±2 Н·м🔧 головка 10 ммQ1840820F61
80. 80

    Соедините выпускную трубку компрессора в сборе с электрическим компрессором в сборе, установите крепёжный болт выпускной трубки компрессора в сборе (1 шт.). Q1840820F61 болт с шестигранным фланцем Момент затяжки: 18±2 Н·м

    ⚙︎ 18±2 Н·м🔧 головка 10 ммQ1840820F61
81. 81

    Установите крепёжный болт (1 шт.) выпускного трубопровода компрессора в сборе. Q140B0616F70L шестигранный болт в сборе с плоской шайбой Момент затяжки: 9±1 Н·м

    ⚙︎ 9±1 Н·м🔧 головка 10 мм

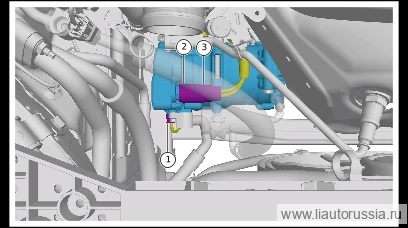

82.

    82

    Подсоедините разъём жгута проводов электрического компрессора в сборе (1 шт.).
83. 83

    Подсоедините разъём (1 шт.) высоковольтного жгута проводов электрического компрессора в сборе. 3. Переместите кнопку разблокировки до упора.

84.

    84

    Подсоедините отводящую трубку интеркулера I в сборе к отводящей трубке интеркулера II в сборе, установите фиксирующий хомут отводящей трубки интеркулера I в сборе (1 шт.).

    🔧 Головка 7 мм

85.

    85

    Подсоедините впускную трубку интеркулера в сборе к блоку двигателя, установите хомут крепления впускной трубки интеркулера в сборе (1 шт.).

    🔧 головка 7 мм

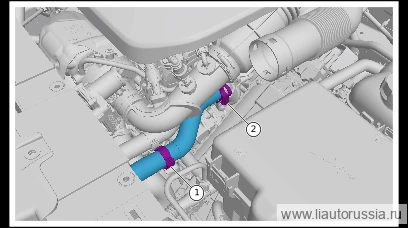

86.

    86

    Установите отводящий шланг радиатора, установите фиксатор крепления отводящего шланга радиатора (1 шт.).
87. 87

    Подсоедините отводящий шланг радиатора к двигателю (ДВС) в сборе, установите крепёжный хомут отводящего шланга радиатора (1 шт.).

88.

    88

    Установите отводящий шланг радиатора, установите фиксатор крепления отводящего шланга радиатора (1 шт.).
89. 89

    Подсоедините отводящий шланг радиатора к двигателю (ДВС) в сборе, установите крепёжный хомут отводящего шланга радиатора (1 шт.).

90.

    90

    Установите крепёжный болт жгута массы жгута проводов двигателя (ДВС) в сборе (1 шт.). M01-89146616 Болт с шестигранной головкой в сборе с пружинной шайбой и плоской шайбой

    🔧 Головка 10 ммM01-89146616
91. 91

    Установите фиксатор жгута проводов двигателя в сборе (1 шт.).
92. 92

    Подсоедините разъём жгута проводов двигателя в сборе (2 шт.).

93.

    93

    Установите фиксатор жгута проводов двигателя в сборе (2 шт.).
94. 94

    Подсоедините разъём жгута проводов ЭБУ двигателя (2 шт.).

95.

    95

    Подсоедините топливоподающую трубку топливного бака в сборе III к топливному насосу высокого давления в сборе.

    Примечание

    • При подсоединении топливоподающей трубки топливного бака в сборе III к топливному насосу высокого давления в сборе избегайте отклонения от направления, приводящего к смещению уплотнительного кольца.
    • Подсоедините топливоподающую трубку топливного бака в сборе III к топливному насосу высокого давления в сборе до предельного положения, до щелчка «клик».

Моменты затяжки — сводка
