Масляный фильтр — Li L6

1 Уплотнительное кольцо водяного канала посадочной поверхности

Подготовительные работы 19

1. Двери автомобиля книга владельца
2. Открытие и закрытие капота
3. Двери багажника на электроприводе книга владельца
4. Аккумулятор книга владельца
5. Передняя защита моторного отсека
6. Декоративный кожух двигателя в сборе
7. Передний датчик кислорода в сборе
8. Задний датчик кислорода в сборе
9. Теплозащитный кожух турбокомпрессора
10. Впускной патрубок воздушного фильтра в сборе
11. Трубка чистого воздуха в сборе
12. Датчик давления моторного масла в сборе
13. Подъём и опускание автомобиля
14. Задняя защитная панель передней части днища
15. Нижняя защита переднего бампера в сборе
16. Задняя монтажная поперечина нижней защиты переднего бампера в сборе
17. Узел очистки выхлопных газов в сборе
18. Слив и заправка охлаждающей жидкости увеличителя запаса хода и отопителя
19. Слив и заправка моторного масла двигателя (ДВС)

Снятие 7 шагов

1. 1

   Ослабьте хомут, отсоедините подводящий шланг электронного насоса ОЖ от узла маслоохладителя фильтра.
2. 2

   Выверните крепёжные болты монтажного кронштейна электронного насоса ОЖ (2 шт.), отведите узел электронного насоса ОЖ в сторону.

   🔧 головка 8 мм

3.

   3

   Ослабьте хомут, отсоедините узел трубки возврата масла турбокомпрессора от узла маслоохладителя фильтра.

4.

   4

   Выверните крепёжные болты опорной планки корпуса масляного фильтра (1 шт.).

   🔧 головка 13 мм
5. 5

   Выверните крепёжные болты опорной планки корпуса масляного фильтра (1 шт.), снимите опорную планку корпуса масляного фильтра.

   🔧 головка 10 мм

6.

   6

   Выверните крепёжные болты узла маслоохладителя фильтра (4 шт.), снимите узел маслоохладителя фильтра.

   🔧 головка Внимание: уплотнительное кольцо водяного канала посадочной поверхности и уплотнительное кольцо масляного канала посадочной поверхности являются одноразовыми деталями, повторное использование не допускается 8 мм

7.

   7

   Снимите уплотнительное кольцо водяного канала посадочной поверхности.

   Примечание. Уплотнительное кольцо водяного канала посадочной поверхности и уплотнительное кольцо масляного канала посадочной поверхности являются одноразовыми деталями, повторное использование не допускается.

Установка 7 шагов

1.

   1

   Установите уплотнительное кольцо водяного канала посадочной поверхности.

   Примечание

   • Уплотнительное кольцо водяного канала посадочной поверхности и уплотнительное кольцо масляного канала посадочной поверхности являются одноразовыми деталями, повторное использование не допускается.
   • Перед заменой уплотнительного кольца водяного канала посадочной поверхности и уплотнительного кольца масляного канала посадочной поверхности необходимо очистить контактную поверхность узла маслоохладителя фильтра и увеличителя запаса хода.

2.

   2

   Установите узел маслоохладителя с масляным фильтром, установите крепёжные болты узла маслоохладителя с масляным фильтром (4 шт.). 1000164 болт с шестигранной головкой и фланцем Момент затяжки: 10±1.5 Н·м

   ⚙︎ 10±1.5 Н·м🔧 Головка 8 мм

3.

   3

   Установите опорную планку основания масляного фильтра, установите болт крепления опорной планки основания масляного фильтра (1 шт.). ST00028 болт с шестигранной фланцевой головкой Момент затяжки: 45±4 Н·м

   ⚙︎ 45±4 Н·м🔧 головка 10 мм
4. 4

   Установите крепёжный болт опорной планки корпуса масляного фильтра (1 шт.). Болт 1001882 Момент затяжки: 20±2 Н·м

   ⚙︎ 20±2 Н·м🔧 головка 13 мм

5.

   5

   Соедините узел трубки возврата масла турбокомпрессора с узлом маслоохладителя фильтра, установите хомут.

6.

   6

   Установите узел электронного насоса ОЖ, установите крепёжный болт (2 шт.) монтажного кронштейна электронного насоса ОЖ. Q1840616F70 Болт с шестигранной фланцевой головкой Момент затяжки: 10±1 Н·м

   ⚙︎ 10±1 Н·м🔧 головка 8 ммQ1840616F70

7.

   7

   Соедините подводящий шланг электронного насоса ОЖ с узлом маслоохладителя фильтра, ослабьте хомут.

Моменты затяжки

↑ к списку операций

2 Уплотнительное кольцо масляного канала посадочной поверхности

Подготовительные работы 19

1. Двери автомобиля книга владельца
2. Открытие и закрытие капота
3. Двери багажника на электроприводе книга владельца
4. Аккумулятор книга владельца
5. Передняя защита моторного отсека
6. Декоративный кожух двигателя в сборе
7. Передний датчик кислорода в сборе
8. Задний датчик кислорода в сборе
9. Теплозащитный кожух турбокомпрессора
10. Впускной патрубок воздушного фильтра в сборе
11. Трубка чистого воздуха в сборе
12. Датчик давления моторного масла в сборе
13. Подъём и опускание автомобиля
14. Задняя защитная панель передней части днища
15. Нижняя защита переднего бампера в сборе
16. Задняя монтажная поперечина нижней защиты переднего бампера в сборе
17. Узел очистки выхлопных газов в сборе
18. Слив и заправка охлаждающей жидкости увеличителя запаса хода и отопителя
19. Слив и заправка моторного масла двигателя (ДВС)

Снятие 7 шагов

1. 1

   Ослабьте хомут, отсоедините подводящий шланг электронного насоса ОЖ от узла маслоохладителя фильтра.
2. 2

   Выверните крепёжные болты монтажного кронштейна электронного насоса ОЖ (2 шт.), отведите узел электронного насоса ОЖ в сторону.

   🔧 головка 8 мм

3.

   3

   Ослабьте хомут, отсоедините узел трубки возврата масла турбокомпрессора от узла маслоохладителя фильтра.

4.

   4

   Выверните крепёжные болты опорной планки корпуса масляного фильтра (1 шт.).

   🔧 головка 13 мм
5. 5

   Выверните крепёжные болты опорной планки корпуса масляного фильтра (1 шт.), снимите опорную планку корпуса масляного фильтра.

   🔧 головка 10 мм

6.

   6

   Выверните крепёжные болты узла маслоохладителя фильтра (4 шт.), снимите узел маслоохладителя фильтра.

   🔧 головка Внимание: уплотнительное кольцо водяного канала посадочной поверхности и уплотнительное кольцо масляного канала посадочной поверхности являются одноразовыми деталями, повторное использование не допускается 8 мм

7.

   7

   Снимите уплотнительное кольцо масляного канала посадочной поверхности.

   Примечание. Уплотнительное кольцо водяного канала посадочной поверхности и уплотнительное кольцо масляного канала посадочной поверхности являются одноразовыми деталями и не подлежат повторному использованию.

Установка 7 шагов

1.

   1

   Установите уплотнительное кольцо масляного канала посадочной поверхности.

   Примечание

   • Уплотнительное кольцо водяного канала посадочной поверхности и уплотнительное кольцо масляного канала посадочной поверхности являются одноразовыми деталями и не подлежат повторному использованию.
   • Перед заменой уплотнительного кольца водяного канала посадочной поверхности и уплотнительного кольца масляного канала посадочной поверхности необходимо очистить контактную поверхность узла масляного фильтра-охладителя и рендж-экстендера.

2.

   2

   Установите узел маслоохладителя с масляным фильтром, установите крепёжные болты узла маслоохладителя с масляным фильтром (4 шт.). 1000164 болт с шестигранной головкой и фланцем Момент затяжки: 10±1.5 Н·м

   ⚙︎ 10±1.5 Н·м🔧 Головка 8 мм

3.

   3

   Установите опорную планку основания масляного фильтра, установите болт крепления опорной планки основания масляного фильтра (1 шт.). ST00028 болт с шестигранной фланцевой головкой Момент затяжки: 45±4 Н·м

   ⚙︎ 45±4 Н·м🔧 головка 10 мм
4. 4

   Установите крепёжный болт опорной планки корпуса масляного фильтра (1 шт.). Болт 1001882 Момент затяжки: 20±2 Н·м

   ⚙︎ 20±2 Н·м🔧 головка 13 мм

5.

   5

   Соедините узел трубки возврата масла турбокомпрессора с узлом маслоохладителя фильтра, установите хомут.

6.

   6

   Установите узел электронного насоса ОЖ, установите крепёжный болт (2 шт.) монтажного кронштейна электронного насоса ОЖ. Q1840616F70 Болт с шестигранной фланцевой головкой Момент затяжки: 10±1 Н·м

   ⚙︎ 10±1 Н·м🔧 головка 8 ммQ1840616F70

7.

   7

   Соедините подводящий шланг электронного насоса ОЖ с узлом маслоохладителя фильтра, ослабьте хомут.

Моменты затяжки

↑ к списку операций

3 Узел охлаждения масляного фильтра

Специальный инструмент

№	Код	Наименование	Вид	Назначение
1	Z9L8O9R9JD	42P0030 Инструмент для снятия/установки масляного фильтра		Снятие/установка масляного фильтра
2	YSE31CEBN8	42P0030 Инструмент для снятия/установки масляного фильтра		Снятие/установка масляного фильтра

Подготовительные работы 19

1. Двери автомобиля книга владельца
2. Открытие и закрытие капота
3. Двери багажника на электроприводе книга владельца
4. Аккумулятор книга владельца
5. Передняя защита моторного отсека
6. Декоративный кожух двигателя в сборе
7. Передний датчик кислорода в сборе
8. Задний датчик кислорода в сборе
9. Теплозащитный кожух турбокомпрессора
10. Впускной патрубок воздушного фильтра в сборе
11. Трубка чистого воздуха в сборе
12. Датчик давления моторного масла в сборе
13. Подъём и опускание автомобиля
14. Задняя защитная панель передней части днища
15. Нижняя защита переднего бампера в сборе
16. Задняя монтажная поперечина нижней защиты переднего бампера в сборе
17. Узел очистки выхлопных газов в сборе
18. Слив и заправка охлаждающей жидкости увеличителя запаса хода и отопителя
19. Слив и заправка моторного масла двигателя (ДВС)

Снятие 9 шагов

1.

   1

   Ослабьте масляный фильтр.

   🔧 Li-2504013A (42P0030 Инструмент для снятия/установки масляного фильтра), Li-2504013B (42P0030 Инструмент для снятия/установки масляного фильтра)одноразовая деталь

   Примечание

   • Масляный фильтр 1001787 является одноразовой деталью, при каждом снятии/установке необходимо заменять его на новый.
   • Масляный фильтр — быстроизнашивающаяся деталь, отворачивайте медленно.

2.

   2

   Ослабьте хомут, отсоедините подводящий шланг электронного насоса ОЖ от узла маслоохладителя фильтра.
3. 3

   Выверните крепёжные болты монтажного кронштейна электронного насоса ОЖ (2 шт.), отведите узел электронного насоса ОЖ в сторону.

   🔧 головка 8 мм

4.

   4

   Ослабьте хомут, соединение узла трубопровода возврата масла турбокомпрессора с узлом охлаждения масляного фильтра.

5.

   5

   Выверните крепёжные болты опорной планки корпуса масляного фильтра (1 шт.).

   🔧 головка 13 мм
6. 6

   Выверните крепёжные болты опорной планки корпуса масляного фильтра (1 шт.), снимите опорную планку корпуса масляного фильтра.

   🔧 головка 10 мм

7.

   7

   Выверните крепёжные болты узла маслоохладителя фильтра (4 шт.), снимите узел маслоохладителя фильтра.

   🔧 головка Внимание: уплотнительное кольцо водяного канала посадочной поверхности и уплотнительное кольцо масляного канала посадочной поверхности являются одноразовыми деталями, повторное использование не допускается 8 мм

8.

   8

   Снимите уплотнительное кольцо водяного канала привалочной поверхности и уплотнительное кольцо масляного канала привалочной поверхности.

   Примечание. Уплотнительное кольцо водяного канала привалочной поверхности и уплотнительное кольцо масляного канала привалочной поверхности являются одноразовыми деталями, повторное использование не допускается.
9. 9

   Выверните масляный фильтр, снимите масляный фильтр. Совет: вытрите вытекшее масло ветошью.

Установка 10 шагов

1.

   1

   Равномерно нанесите небольшое количество моторного масла на уплотнительное кольцо.

2.

   2

   Установите масляный фильтр.

   одноразовая деталь

   Примечание. Масляный фильтр является одноразовой деталью, при каждом снятии/установке необходимо заменять его на новый.
3. 3

   Установите уплотнительное кольцо водяного канала привалочной поверхности и уплотнительное кольцо масляного канала привалочной поверхности.

   Примечание

   • Уплотнительное кольцо водяного канала привалочной поверхности и уплотнительное кольцо масляного канала привалочной поверхности являются одноразовыми деталями, повторное использование не допускается.
   • Перед заменой уплотнительного кольца водяного канала привалочной поверхности и уплотнительного кольца масляного канала привалочной поверхности необходимо очистить контактную поверхность узла охлаждения масляного фильтра с увеличителем запаса хода.

4.

   4

   Установите узел маслоохладителя с масляным фильтром, установите крепёжные болты узла маслоохладителя с масляным фильтром (4 шт.). 1000164 болт с шестигранной головкой и фланцем Момент затяжки: 10±1.5 Н·м

   ⚙︎ 10±1.5 Н·м🔧 Головка 8 мм

5.

   5

   Установите опорную планку основания масляного фильтра, установите болт крепления опорной планки основания масляного фильтра (1 шт.). ST00028 болт с шестигранной фланцевой головкой Момент затяжки: 45±4 Н·м

   ⚙︎ 45±4 Н·м🔧 головка 10 мм
6. 6

   Установите крепёжный болт опорной планки корпуса масляного фильтра (1 шт.). Болт 1001882 Момент затяжки: 20±2 Н·м

   ⚙︎ 20±2 Н·м🔧 головка 13 мм

7.

   7

   Соедините узел трубки возврата масла турбокомпрессора с узлом маслоохладителя фильтра, установите хомут.

8.

   8

   Установите узел электронного насоса ОЖ, установите крепёжный болт (2 шт.) монтажного кронштейна электронного насоса ОЖ. Q1840616F70 Болт с шестигранной фланцевой головкой Момент затяжки: 10±1 Н·м

   ⚙︎ 10±1 Н·м🔧 головка 8 ммQ1840616F70

9.

   9

   Соедините подводящий шланг электронного насоса ОЖ с узлом маслоохладителя фильтра, ослабьте хомут.

10.

    10

    Затяните масляный фильтр.

    ⚙︎ 25±5 Н·м🔧 Li-2504013A (42P0030 приспособление для демонтажа/монтажа масляного фильтра) Li-2504013B (42P0030 приспособление для демонтажа/монтажа масляного фильтра) 1001787 масляный фильтр Момент затяжки: 25±5 Н·м Внимание: 1001787 масляный фильтр является одноразовой деталью, при каждом демонтаже/монтаже необходимо заменять на новую детальодноразовая деталь

Моменты затяжки

↑ к списку операций

4 Масляный фильтр

Специальный инструмент

№	Код	Наименование	Вид	Назначение
1	Z9L8O9R9JD	42P0030 Инструмент для снятия/установки масляного фильтра		Снятие/установка масляного фильтра
2	YSE31CEBN8	42P0030 Инструмент для снятия/установки масляного фильтра		Снятие/установка масляного фильтра

Подготовительные работы 6

1. Двери автомобиля книга владельца
2. Открытие и закрытие капота
3. Подъём и опускание автомобиля
4. Задняя защитная панель передней части днища
5. Нижняя защита переднего бампера в сборе
6. Слив и заправка моторного масла двигателя (ДВС)

Снятие 1 шаг

1.

   1

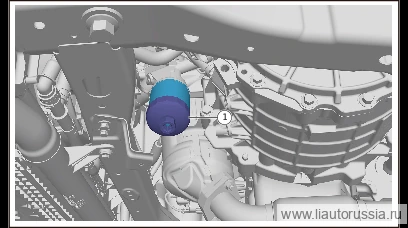

   Выверните и снимите масляный фильтр. Совет: масляный фильтр является быстроизнашивающейся деталью, отворачивайте медленно. Вытирайте вытекающее моторное масло ветошью.

   🔧 колпачковый съёмник масляного фильтра Внимание: масляный фильтр 1001787 является одноразовой деталью, при каждом демонтаже и монтаже необходимо заменять на новыйодноразовая деталь

   Примечание

   • Если демонтаж масляного фильтра затруднён, рекомендуется прогреть двигатель — демонтаж выполняется, когда масляный фильтр не обжигает руки, рекомендуемая температура ОЖ 50-60℃.
   • При высокой температуре ОЖ примите меры защиты во избежание ожогов.

Установка 2 шага

1.

   1

   Равномерно нанесите небольшое количество моторного масла на уплотнительное кольцо.

2.

   2

   Установите масляный фильтр.

   ⚙︎ 28±1 Н·м🔧 колпачковый съёмник масляного фильтра 1001787 масляный фильтр Момент затяжки: 28±1 Н·м Внимание: 1001787 масляный фильтр является одноразовой деталью, при каждом демонтаже/монтаже необходимо заменять на новую детальодноразовая деталь

Моменты затяжки

↑ к списку операций

5 Опорная планка корпуса масляного фильтра

Подготовительные работы 4

1. Двери автомобиля книга владельца
2. Подъём и опускание автомобиля
3. Задняя защитная панель передней части днища
4. Нижняя защита переднего бампера в сборе

Снятие 2 шага

1.

   1

   Выверните крепёжные болты опорной планки корпуса масляного фильтра (1 шт.).

   🔧 головка 13 мм
2. 2

   Выверните крепёжные болты опорной планки корпуса масляного фильтра (1 шт.), снимите опорную планку корпуса масляного фильтра.

   🔧 головка 10 мм

Установка 2 шага

1.

   1

   Установите опорную планку основания масляного фильтра, установите болт крепления опорной планки основания масляного фильтра (1 шт.). ST00028 болт с шестигранной фланцевой головкой Момент затяжки: 45±4 Н·м

   ⚙︎ 45±4 Н·м🔧 головка 10 мм
2. 2

   Установите крепёжный болт опорной планки корпуса масляного фильтра (1 шт.). Болт 1001882 Момент затяжки: 20±2 Н·м

   ⚙︎ 20±2 Н·м🔧 головка 13 мм

Моменты затяжки

↑ к списку операций
