Масляный насос — Li L6

1 Электромагнитный клапан в сборе

Подготовительные работы 15

1. Двери автомобиля книга владельца
2. Открытие и закрытие капота
3. Декоративный кожух двигателя в сборе
4. Двери багажника на электроприводе книга владельца
5. Аккумулятор книга владельца
6. Подъём и опускание автомобиля
7. Задняя защитная панель передней части днища
8. Нижняя защита переднего бампера в сборе
9. Задняя монтажная поперечина нижней защиты переднего бампера в сборе
10. Слив и заправка моторного масла двигателя (ДВС)
11. Стопорная гайка приводного вала
12. Правый передний приводной вал в сборе
13. Правый кронштейн тяги задней опоры переднего силового агрегата
14. Поддон картера в сборе
15. Уплотнительное кольцо

Снятие 2 шага

1. 1

   Выверните крепёжный болт электромагнитного клапана в сборе (1 шт.).

   🔧 торцевая головка T25
2. 2

   Выверните крепёжный болт электромагнитного клапана в сборе (1 шт.), в направлении, указанном стрелкой, снимите электромагнитный клапан в сборе. Запрещается использовать сжатый воздух для очистки сетчатого фильтра — опасность повреждения!

   🔧 торцевая головка Внимание: проверьте сетчатый фильтр электромагнитного клапана в сборе на наличие загрязнений, при необходимости очистите T30

Установка 2 шага

1.

   1

   Установите электромагнитный клапан в сборе по направлению, указанному стрелкой, установите болт крепления электромагнитного клапана в сборе (1 шт.). Момент затяжки: 10±1 Н.м

   ⚙︎ 10±1 Н·м🔧 головка-бита T30
2. 2

   Установите крепёжный болт электромагнитного клапана в сборе (1 шт.). Момент затяжки: 4±1 Н·м

   ⚙︎ 4±1 Н·м🔧 головка-бита T25

Моменты затяжки

Сопутствующие калибровки

Выполняются на фирменном оборудовании Li Auto.

• Регулировка углов установки колёс (развал-схождение)
• Калибровка кругового обзора 360°
• Калибровка MAX камер переднего и заднего вида, а также передней телефото-камеры
• Калибровка камеры кругового обзора — MAX
• Калибровка лидара - MAX

↑ к списку операций

2 Звёздочка масляного насоса

Специальный инструмент

№	Код	Наименование	Вид	Назначение
1	SIO7W8RWSC	Инструмент для фиксации приводной звёздочки масляного насоса		Демонтаж и монтаж масляного насоса
2	MV7J27BSRG	Инструмент для фиксации приводной звёздочки масляного насоса		Демонтаж и монтаж масляного насоса

Подготовительные работы 13

1. Двери автомобиля книга владельца
2. Открытие и закрытие капота
3. Декоративный кожух двигателя в сборе
4. Подъём и опускание автомобиля
5. Задняя защитная панель передней части днища
6. Нижняя защита переднего бампера в сборе
7. Задняя монтажная поперечина нижней защиты переднего бампера в сборе
8. Слив и заправка моторного масла двигателя (ДВС)
9. Стопорная гайка приводного вала
10. Правый передний приводной вал в сборе
11. Правый кронштейн тяги задней опоры переднего силового агрегата
12. Поддон картера в сборе
13. Крышка звёздочки

Снятие 1 шаг

1.

   1

   Зафиксируйте звёздочку масляного насоса с помощью инструмента для фиксации приводной звёздочки масляного насоса, выверните крепёжный болт звёздочки масляного насоса, отсоедините звёздочку масляного насоса от цепи масляного насоса, снимите звёздочку масляного насоса.

   🔧 головка-бита (торцевая) Примечание: болт с цилиндрической головкой и внутренним шестигранным шлицем (Torx) 1000155 является деталью одноразового использования, при каждой разборке и сборке необходимо заменять его новой деталью T45одноразовая деталь

Установка 1 шаг

1.

   1

   С помощью приспособления для фиксации ведущего колеса масляного насоса зафиксируйте звёздочку масляного насоса, соедините звёздочку масляного насоса с цепью масляного насоса, установите звёздочку масляного насоса, установите крепёжный болт звёздочки масляного насоса. Болт TORX с цилиндрической головкой 1000155 Момент затяжки: 5±1 Н·м + 90±3°

   ⚙︎ 5±1 Н·м🔧 отвёрточная головка T45 Внимание: болт TORX с цилиндрической головкой 1000155 является одноразовой деталью, при каждом демонтаже и монтаже необходимо заменять на новыйодноразовая деталь

Моменты затяжки

Сопутствующие калибровки

Выполняются на фирменном оборудовании Li Auto.

• Регулировка углов установки колёс (развал-схождение)
• Калибровка кругового обзора 360°
• Калибровка MAX камер переднего и заднего вида, а также передней телефото-камеры
• Калибровка камеры кругового обзора — MAX
• Калибровка лидара - MAX

↑ к списку операций

3 Цепь масляного насоса

Подготовительные работы 31

1. Двери автомобиля книга владельца
2. Открытие и закрытие капота
3. Процедура сброса давления топлива
4. Двери багажника на электроприводе книга владельца
5. Аккумулятор книга владельца
6. Подъём и опускание автомобиля
7. Слив и заправка моторного масла двигателя (ДВС)
8. Передняя защита моторного отсека
9. Задний уплотнитель моторного отсека
10. Левая защита моторного отсека в сборе
11. Правая защита моторного отсека в сборе
12. Декоративный кожух двигателя в сборе
13. Правая опора переднего силового агрегата в сборе
14. Кронштейн переднего датчика кислорода
15. Правый кронштейн опоры силового агрегата
16. Соединительная трубка Вентури II
17. Выходная трубка интеркулера I
18. Катушка зажигания в сборе
19. Шумоизоляционный кожух насоса высокого давления
20. Топливный насос высокого давления в сборе
21. Верхняя уплотнительная прокладка топливного насоса высокого давления
22. Датчик положения распределительного вала в сборе
23. Трубопровод картерных газов в сборе
24. Кронштейн топливной подающей трубки
25. Кронштейн крепления декоративного кожуха
26. Крышка головки блока цилиндров в сборе
27. Ремень
28. Крышка шкива коленчатого вала
29. Верхняя направляющая в сборе
30. Цепь ГРМ
31. Крышка звёздочки

Снятие 1 шаг

1.

   1

   Зафиксируйте звёздочку масляного насоса приспособлением для фиксации ведущего колеса масляного насоса, выверните крепёжный болт звёздочки масляного насоса, отсоедините звёздочку масляного насоса от цепи масляного насоса, снимите звёздочку масляного насоса, снимите цепь масляного насоса.

   🔧 торцевая головка T45

Установка 1 шаг

1.

   1

   С помощью приспособления для фиксации приводной звёздочки масляного насоса зафиксируйте звёздочку масляного насоса, установите цепь масляного насоса, соедините звёздочку масляного насоса с цепью масляного насоса, установите звёздочку масляного насоса, установите крепёжные болты звёздочки масляного насоса. 1000155 болт с внутренним шестигранным цветковым шлицем и плоской головкой Момент затяжки: 5±1 Н·м + 90±3°

   ⚙︎ 5±1 Н·м🔧 Головка-бита Внимание: 1000155 болт с внутренним шестигранным цветковым шлицем и плоской головкой является одноразовой деталью, при каждом демонтаже/монтаже необходимо заменять на новую деталь T45одноразовая деталь

Моменты затяжки

↑ к списку операций

4 Ведущая звёздочка масляного насоса

Подготовительные работы 28

1. Двери автомобиля книга владельца
2. Открытие и закрытие капота
3. Процедура сброса давления топлива
4. Двери багажника на электроприводе книга владельца
5. Аккумулятор книга владельца
6. Передняя защита моторного отсека
7. Задний уплотнитель моторного отсека
8. Левая защита моторного отсека в сборе
9. Правая защита моторного отсека в сборе
10. Декоративный кожух двигателя в сборе
11. Правая опора переднего силового агрегата в сборе
12. Кронштейн переднего датчика кислорода
13. Правый кронштейн опоры силового агрегата
14. Соединительная трубка Вентури II
15. Выходная трубка интеркулера I
16. Катушка зажигания в сборе
17. Шумоизоляционный кожух насоса высокого давления
18. Топливный насос высокого давления в сборе
19. Верхняя уплотнительная прокладка топливного насоса высокого давления
20. Датчик положения распределительного вала в сборе
21. Трубопровод картерных газов в сборе
22. Кронштейн топливной подающей трубки
23. Кронштейн крепления декоративного кожуха
24. Крышка головки блока цилиндров в сборе
25. Ремень
26. Крышка шкива коленчатого вала
27. Верхняя направляющая в сборе
28. Цепь ГРМ

Снятие 1 шаг

1.

   1

   Снимите ведущую звёздочку масляного насоса.

Установка 1 шаг

1.

   1

   Установите ведущую звёздочку масляного насоса.

Сопутствующие калибровки

Выполняются на фирменном оборудовании Li Auto.

• Регулировка фаз газораспределения распределительного вала

↑ к списку операций

5 Масляный насос в сборе

Подготовительные работы 17

1. Двери автомобиля книга владельца
2. Открытие и закрытие капота
3. Декоративный кожух двигателя в сборе
4. Двери багажника на электроприводе книга владельца
5. Аккумулятор книга владельца
6. Подъём и опускание автомобиля
7. Задняя защитная панель передней части днища
8. Нижняя защита переднего бампера в сборе
9. Задняя монтажная поперечина нижней защиты переднего бампера в сборе
10. Слив и заправка моторного масла двигателя (ДВС)
11. Стопорная гайка приводного вала
12. Правый передний приводной вал в сборе
13. Правый кронштейн тяги задней опоры переднего силового агрегата
14. Поддон картера в сборе
15. Крышка звёздочки
16. Звёздочка масляного насоса
17. Уплотнительное кольцо

Снятие 1 шаг

1. 1

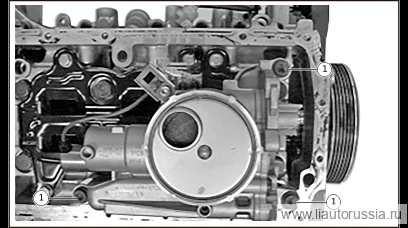

   Выверните крепёжные болты масляного насоса в сборе (3 шт.), снимите масляный насос в сборе.

   🔧 торцовая головка T30

Установка 1 шаг

1.

   1

   Установите масляный насос в сборе, вверните крепёжные болты масляного насоса в сборе (3 шт.). 1000152 Болт фланцевый с цилиндрической головкой под внутренний шестигранный шлиц Момент затяжки: 25(23.3~26.8) Н·м

   ⚙︎ 25(23.3~26.8) Н·м🔧 торцовая головка Примечание: перед установкой очистите уплотняемую поверхность T30

Моменты затяжки

Сопутствующие калибровки

Выполняются на фирменном оборудовании Li Auto.

• Регулировка углов установки колёс (развал-схождение)
• Калибровка кругового обзора 360°
• Калибровка MAX камер переднего и заднего вида, а также передней телефото-камеры
• Калибровка камеры кругового обзора — MAX
• Калибровка лидара - MAX

↑ к списку операций

6 Крышка звёздочки

Подготовительные работы 12

1. Двери автомобиля книга владельца
2. Открытие и закрытие капота
3. Декоративный кожух двигателя в сборе
4. Подъём и опускание автомобиля
5. Задняя защитная панель передней части днища
6. Нижняя защита переднего бампера в сборе
7. Задняя монтажная поперечина нижней защиты переднего бампера в сборе
8. Слив и заправка моторного масла двигателя (ДВС)
9. Стопорная гайка приводного вала
10. Правый передний приводной вал в сборе
11. Правый кронштейн тяги задней опоры переднего силового агрегата
12. Поддон картера в сборе

Снятие 1 шаг

1.

   1

   Извлеките и снимите крышку звёздочки в направлении стрелки.

Установка 1 шаг

1.

   1

   Установите крышку звёздочки в направлении стрелки.

Сопутствующие калибровки

Выполняются на фирменном оборудовании Li Auto.

• Регулировка углов установки колёс (развал-схождение)
• Калибровка кругового обзора 360°
• Калибровка MAX камер переднего и заднего вида, а также передней телефото-камеры
• Калибровка камеры кругового обзора — MAX
• Калибровка лидара - MAX

↑ к списку операций

7 Уплотнительная пластина

Подготовительные работы 10

1. Двери автомобиля книга владельца
2. Двери багажника на электроприводе книга владельца
3. Аккумулятор книга владельца
4. Подъём и опускание автомобиля
5. Задняя защитная панель передней части днища
6. Нижняя защита переднего бампера в сборе
7. Задняя монтажная поперечина нижней защиты переднего бампера в сборе
8. Стопорная гайка приводного вала
9. Правый передний приводной вал в сборе
10. Правый кронштейн тяги задней опоры переднего силового агрегата

Снятие 1 шаг

1.

   1

   Выверните крепёжные болты уплотнительной пластины (1 шт.), снимите уплотнительную пластину.

   🔧 головка под отвёртку T30

Установка 1 шаг

1. 1

   Установите уплотнительную пластину, установите болт крепления уплотнительной пластины (1 шт.). Момент затяжки: 4±1 Н·м

   ⚙︎ 4±1 Н·м🔧 головка-бита T30

Моменты затяжки

Сопутствующие калибровки

Выполняются на фирменном оборудовании Li Auto.

• Регулировка углов установки колёс (развал-схождение)
• Калибровка кругового обзора 360°
• Калибровка MAX камер переднего и заднего вида, а также передней телефото-камеры
• Калибровка камеры кругового обзора — MAX
• Калибровка лидара - MAX

↑ к списку операций

8 Уплотнительное кольцо

Подготовительные работы 10

1. Двери автомобиля книга владельца
2. Двери багажника на электроприводе книга владельца
3. Аккумулятор книга владельца
4. Подъём и опускание автомобиля
5. Задняя защитная панель передней части днища
6. Нижняя защита переднего бампера в сборе
7. Задняя монтажная поперечина нижней защиты переднего бампера в сборе
8. Стопорная гайка приводного вала
9. Правый передний приводной вал в сборе
10. Правый кронштейн тяги задней опоры переднего силового агрегата

Снятие 5 шагов

1.

   1

   Отсоедините разъём жгута проводов электромагнитного клапана в сборе.

2.

   2

   Осторожно поддейте фиксатор кронштейна корпуса штекера и отсоедините электромагнитный клапан в сборе от кронштейна корпуса штекера.
3. 3

   Выверните крепёжные болты уплотнительной пластины (1 шт.), снимите уплотнительную пластину.

   🔧 торцевая головка T30

4.

   4

   В направлении, указанном стрелкой, выдавите жгут проводов электромагнитного клапана в сборе, извлеките жгут проводов электромагнитного клапана в сборе через монтажное отверстие.

   Примечание. Не нужно полностью извлекать жгут проводов электромагнитного клапана в сборе, чтобы избежать его попадания внутрь блока цилиндров, откуда его будет невозможно достать.

5.

   5

   Снимите уплотнительное кольцо.

   одноразовая деталь

   Примечание. Уплотнительное кольцо является одноразовой деталью, после каждого демонтажа и монтажа необходимо заменять его новой деталью.

Установка 5 шагов

1.

   1

   Установите уплотнительное кольцо.

   одноразовая деталь

   Примечание

   • Очистите уплотняемую поверхность.
   • Уплотнительное кольцо является одноразовой деталью, после каждого демонтажа и монтажа необходимо заменять его новой деталью.

2.

   2

   Проденьте жгут проводов электромагнитного клапана в сборе через монтажное отверстие, установите жгут проводов электромагнитного клапана в сборе в направлении, указанном стрелкой.

3.

   3

   Установите уплотнительную пластину, установите крепёжный болт уплотнительной пластины (1 шт.). Момент затяжки: 4±0.8 Н·м

   ⚙︎ 4±0.8 Н·м🔧 головка-бита T30
4. 4

   Соедините электромагнитный клапан в сборе с кронштейном корпуса штекера и защёлкните фиксатор кронштейна корпуса штекера.

5.

   5

   Подсоедините разъём жгута проводов электромагнитного клапана в сборе.

Моменты затяжки

Сопутствующие калибровки

Выполняются на фирменном оборудовании Li Auto.

• Регулировка углов установки колёс (развал-схождение)
• Калибровка кругового обзора 360°
• Калибровка MAX камер переднего и заднего вида, а также передней телефото-камеры
• Калибровка камеры кругового обзора — MAX
• Калибровка лидара - MAX

↑ к списку операций

9 Кронштейн корпуса штекера

Подготовительные работы 4

1. Двери автомобиля книга владельца
2. Двери багажника на электроприводе книга владельца
3. Аккумулятор книга владельца
4. Подъём и опускание автомобиля

Снятие 4 шага

1.

   1

   Отсоедините разъём жгута проводов электромагнитного клапана в сборе.

2.

   2

   Осторожно поддейте фиксатор кронштейна корпуса штекера и отсоедините электромагнитный клапан в сборе от кронштейна корпуса штекера.
3. 3

   Выверните крепёжные болты уплотнительной пластины (1 шт.), снимите уплотнительную пластину.

   🔧 торцевая головка T30

4.

   4

   Снимите клипсу-фиксатор, снимите кронштейн корпуса штекера.

Установка 4 шага

1.

   1

   Установите кронштейн корпуса штекера, установите клипсу-фиксатор.

2.

   2

   Установите уплотнительную пластину, установите крепёжный болт (1 шт.) уплотнительной пластины. Уплотнительная пластина 1000159 Момент затяжки: 4±1 Н·м

   ⚙︎ 4±1 Н·м🔧 отвёрточная головка T30
3. 3

   Соедините электромагнитный клапан в сборе с кронштейном корпуса штекера и защёлкните фиксатор кронштейна корпуса штекера.

4.

   4

   Подсоедините разъём жгута проводов электромагнитного клапана в сборе.

Моменты затяжки

↑ к списку операций
