Дверные и боковые фонари — Li L7
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
Параметры узла — сводка
Крепёж и артикулы: X01-89274016
1 Индикатор зарядного порта
- После установки опустите автомобиль, чтобы он встал на колёса.
- В этот момент не перемещайте автомобиль.
- Нажмите на экране «Выйти из режима подъёма» — система автоматически начнёт накачку, по завершении накачки автомобиль можно перемещать по необходимости.
- При демонтаже не повредите лакокрасочное покрытие.
Подготовительные работы 12
- Двери автомобиля книга владельца
- Включение режима подъёма автомобиля
- Двери багажника на электроприводе книга владельца
- Крышка багажника в сборе
- Крышка смотрового люка аккумуляторной батареи
- Аккумулятор книга владельца
- Подъём и опускание автомобиля
- Колесо в сборе (алюминиевое)
- Накладка правой задней колёсной арки в сборе
- Подкрылок правого заднего колеса в сборе
- Лючок зарядного порта
- Патрубок зарядного порта в сборе
Снятие 2 шага
-

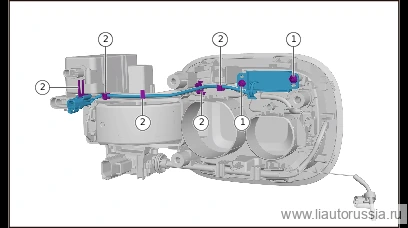

Отсоедините крепёжную защёлку (5 шт.) индикатора зарядного порта.
-
Выверните крепёжный винт индикатора зарядного порта (2 шт.), снимите индикатор зарядного порта.
🔧 Головка-бита T20
Установка 2 шага
-
Установите индикатор зарядного порта, установите крепёжный винт индикатора зарядного порта (2 шт.). X01-89274016Самонарезающий винт с внутренним шестигранным звёздообразным шлицем, цилиндрической головкой и фланцем Момент затяжки: 1±0.5 Н·м
⚙︎ 1±0.5 Н·м🔧 Торцовая головка с битой T20X01-89274016 -
Установите фиксирующую защёлку индикатора зарядного порта (5 шт.).
Моменты затяжки
| Операция | Момент |
|---|---|
| Установите индикатор зарядного порта, установите крепёжный винт индика… | 1±0.5 Н·м |
2 Плафон освещения багажника в сборе, светильник двери багажника
Подготовительные работы 2
- Двери багажника на электроприводе книга владельца
- Аккумулятор книга владельца
Снятие 2 шага
-
Отсоедините соединение лампы освещения двери багажника (правая) плафона освещения багажника в сборе от панели выключателей правой задней боковины в сборе.
Примечание. При демонтаже лампы освещения двери багажника (правая) плафона освещения багажника в сборе необходимо начать поддевать лампу освещения двери багажника (правая) плафона освещения багажника в сборе с левой стороны, следить за длиной жгута проводов лампы освещения двери багажника (правая) плафона освещения багажника в сборе, чтобы не повредить. -
Отсоедините разъём жгута проводов светильника подсветки двери багажника (правая сторона) плафона багажника в сборе (1 шт.), снимите светильник подсветки двери багажника (правая сторона) плафона багажника в сборе.
Установка 2 шага
-
Подсоедините разъём жгута проводов светильника двери багажника (правая сторона) плафона освещения багажника в сборе (1 шт.).
-
Установите плафон освещения багажника в сборе — лампу освещения двери багажника (правая сторона).
3 Дверной фонарь
При демонтаже/монтаже не допускайте повреждения элементов салона.
Подготовительные работы 3
- Двери автомобиля книга владельца
- Двери багажника на электроприводе книга владельца
- Аккумулятор книга владельца
Снятие 2 шага
-
Отсоедините дверной светильник (правый задний) от облицовки правой задней двери в сборе.
Примечание. При демонтаже дверного светильника (правый задний) необходимо приподнять его сзади рычагом, следите за длиной жгута проводов дверного светильника (правый задний), чтобы избежать повреждения. -
Отсоедините разъём жгута проводов плафона двери (правый задний) (1 шт.), снимите плафон двери (правый задний).
Установка 2 шага
-
Подсоедините разъём жгута проводов дверного фонаря (правый задний) (1 шт.).
-
Установите плафон двери (правая задняя).
