Люк — Li L6

1 Электродвигатель в сборе

Подготовительные работы 39

1. Двери автомобиля книга владельца
2. Регулировка положения сиденья водителя в сборе
3. Регулировка положения переднего пассажирского сиденья в сборе
4. Двери багажника на электроприводе книга владельца
5. Складывание и поднятие спинки сиденья второго ряда
6. Крышка багажника в сборе
7. Аккумулятор книга владельца
8. Левый солнцезащитный козырёк
9. Крепёжный крючок солнцезащитного козырька
10. Облицовка верхней части левой стойки A в сборе
11. Правый солнцезащитный козырёк
12. Крепёжный крючок солнцезащитного козырька
13. Поручень потолка переднего ряда
14. Облицовка верхней части правой стойки А в сборе
15. Плафон для чтения в сборе
16. Верхний кожух внутреннего зеркала заднего вида в сборе
17. Нижний корпус-крышка внутреннего зеркала заднего вида в сборе
18. Подушка сиденья второго ряда в сборе
19. Средняя облицовка правой стойки B в сборе
20. Облицовка верхней части правой стойки B в сборе.
21. Задний правый потолочный поручень
22. Облицовка правого порога в сборе
23. Шторка багажного отделения в сборе
24. Экранирующая крышка багажного отделения в сборе.
25. Кронштейн крышки багажного отделения в сборе
26. Демонтаж/монтаж узла ящика для инструментов багажника
27. Облицовочная панель порога задней двери в сборе
28. Демонтаж/монтаж панели выключателя правой задней боковины и узла
29. Облицовка верхней части правой стойки D в сборе
30. Облицовка правой задней боковины в сборе
31. Облицовка верхней части правой стойки C в сборе
32. Средняя облицовка левой стойки B в сборе
33. Облицовка верхней части левой стойки B в сборе.
34. Задний левый потолочный поручень
35. Облицовка левого порога в сборе
36. Облицовка верхней части левой стойки D в сборе.
37. Облицовка левой задней боковины в сборе
38. Облицовка верхней части левой стойки C в сборе
39. Демонтаж/монтаж узла потолка

Снятие 3 шага

1.

   1

   Отсоедините разъём (1 шт.) жгута проводов солнцезащитной шторки люка.
2. 2

   Выверните фиксирующие болты (3 шт.), крепящие электродвигатель в сборе.

   🔧 головка-бита T25
3. 3

   Отсоедините фиксирующую защёлку (4 шт.), соединяющую электродвигатель в сборе с рамой переднего люка в сборе, снимите электродвигатель в сборе.

Установка 3 шага

1.

   1

   Установите электродвигатель в сборе, убедитесь, что он установлен в правильное положение (4 шт.).
2. 2

   Установите крепёжные болты (3 шт.), фиксирующие электродвигатель в сборе. W01-90000400 Болт Момент затяжки: 4±0,5 Н·м

   ⚙︎ 4±0.5 Н·м🔧 Торцевая головка с битой T25W01-90000400
3. 3

   Установите разъём жгута проводов шторки люка (1 шт.).

Моменты затяжки

Сопутствующие калибровки

Выполняются на фирменном оборудовании Li Auto.

• Внимание: после замены передней шторки люка в сборе необходимо выполнить её калибровку. 1 .
• Подключите диагностический прибор. 2 . Последовательно нажмите Диагностика ЭБУ (XCU) → Управление процедурами → Калибровка передней шторки
• Калибровка. 3 . Нажмите «Подтвердить выполнение» и дождитесь успешного завершения калибровки передней солнцезащитной шторки.

↑ к списку операций

2 Рама люка в сборе

Подготовительные работы 40

1. Двери автомобиля книга владельца
2. Регулировка положения сиденья водителя в сборе
3. Регулировка положения переднего пассажирского сиденья в сборе
4. Двери багажника на электроприводе книга владельца
5. Складывание и поднятие спинки сиденья второго ряда
6. Крышка багажника в сборе
7. Аккумулятор книга владельца
8. Левый солнцезащитный козырёк
9. Крепёжный крючок солнцезащитного козырька
10. Облицовка верхней части левой стойки A в сборе
11. Правый солнцезащитный козырёк
12. Крепёжный крючок солнцезащитного козырька
13. Поручень потолка переднего ряда
14. Облицовка верхней части правой стойки А в сборе
15. Плафон для чтения в сборе
16. Верхний кожух внутреннего зеркала заднего вида в сборе
17. Нижний корпус-крышка внутреннего зеркала заднего вида в сборе
18. Подушка сиденья второго ряда в сборе
19. Средняя облицовка правой стойки B в сборе
20. Облицовка верхней части правой стойки B в сборе.
21. Задний правый потолочный поручень
22. Облицовка правого порога в сборе
23. Шторка багажного отделения в сборе
24. Экранирующая крышка багажного отделения в сборе.
25. Кронштейн крышки багажного отделения в сборе
26. Демонтаж/монтаж узла ящика для инструментов багажника
27. Облицовочная панель порога задней двери в сборе
28. Демонтаж/монтаж панели выключателя правой задней боковины и узла
29. Облицовка верхней части правой стойки D в сборе
30. Облицовка правой задней боковины в сборе
31. Облицовка верхней части правой стойки C в сборе
32. Средняя облицовка левой стойки B в сборе
33. Облицовка верхней части левой стойки B в сборе.
34. Задний левый потолочный поручень
35. Облицовка левого порога в сборе
36. Облицовка верхней части левой стойки D в сборе.
37. Облицовка левой задней боковины в сборе
38. Облицовка верхней части левой стойки C в сборе
39. Демонтаж/монтаж узла потолка
40. Солнцезащитная шторка в сборе

Снятие 1 шаг

1.

   1

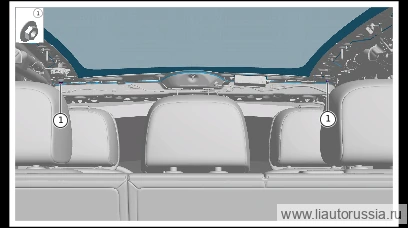

   Отсоедините защёлки (2 шт.) с обеих сторон. 2. Нажмите по направлению стрелки, отсоедините соединение каркаса люка в сборе с шторкой в сборе, снимите каркас люка в сборе.

Установка 1 шаг

1.

   1

   Установите защёлки с обеих сторон (2 шт.). 2 . Нажмите на защёлки, установите шторку в сборе до упора.

Сопутствующие калибровки

Выполняются на фирменном оборудовании Li Auto.

• Внимание: после замены передней шторки люка в сборе необходимо выполнить её калибровку. 1 .
• Подключите диагностический прибор. 2 . Последовательно нажмите Диагностика ЭБУ (XCU) → Управление процедурами → Калибровка передней шторки
• Калибровка. 3 . Нажмите «Подтвердить выполнение» и дождитесь успешного завершения калибровки передней солнцезащитной шторки.

↑ к списку операций

3 Люк в сборе

Подготовительные работы 40

1. Двери автомобиля книга владельца
2. Регулировка положения сиденья водителя в сборе
3. Регулировка положения переднего пассажирского сиденья в сборе
4. Двери багажника на электроприводе книга владельца
5. Складывание и поднятие спинки сиденья второго ряда
6. Крышка багажника в сборе
7. Аккумулятор книга владельца
8. Левый солнцезащитный козырёк
9. Крепёжный крючок солнцезащитного козырька
10. Облицовка верхней части левой стойки A в сборе
11. Правый солнцезащитный козырёк
12. Крепёжный крючок солнцезащитного козырька
13. Поручень потолка переднего ряда
14. Облицовка верхней части правой стойки А в сборе
15. Плафон для чтения в сборе
16. Верхний кожух внутреннего зеркала заднего вида в сборе
17. Нижний корпус-крышка внутреннего зеркала заднего вида в сборе
18. Подушка сиденья второго ряда в сборе
19. Средняя облицовка правой стойки B в сборе
20. Облицовка верхней части правой стойки B в сборе.
21. Задний правый потолочный поручень
22. Облицовка правого порога в сборе
23. Шторка багажного отделения в сборе
24. Экранирующая крышка багажного отделения в сборе.
25. Кронштейн крышки багажного отделения в сборе
26. Демонтаж/монтаж узла ящика для инструментов багажника
27. Облицовочная панель порога задней двери в сборе
28. Демонтаж/монтаж панели выключателя правой задней боковины и узла
29. Облицовка верхней части правой стойки D в сборе
30. Облицовка правой задней боковины в сборе
31. Облицовка верхней части правой стойки C в сборе
32. Средняя облицовка левой стойки B в сборе
33. Облицовка верхней части левой стойки B в сборе.
34. Задний левый потолочный поручень
35. Облицовка левого порога в сборе
36. Облицовка верхней части левой стойки D в сборе.
37. Облицовка левой задней боковины в сборе
38. Облицовка верхней части левой стойки C в сборе
39. Демонтаж/монтаж узла потолка
40. Солнцезащитная шторка в сборе

Снятие 3 шага

1.

   1

   Выверните крепёжные болты (2 шт.) люка в сборе.

   🔧 Торцевая головка 10 мм

2.

   2

   С помощью лезвия прорежьте клей для стекла по периметру, пропустите стальную проволоку снаружи стекла внутрь салона и, при содействии двух специалистов по ремонту, прорежьте клей для стекла по всему периметру заднего стекла люка в сборе.

3.

   3

   С помощью двух специалистов по ремонту, используя присоски, снимите заднее стекло люка в сборе.

Установка 6 шагов

1.

   1

   Чистой белой ветошью, смоченной в очистителе (очиститель-Z99-99990600), протрите насухо область по периметру следа склеивания на кузове.

   Z99-99990600
2. 2

   После высыхания очистителя нанесите на стекло люка грунтовку для клея стекла (грунтовка-Z99-99990599) по центру выступа траектории клея стекла, ширина 16-20 мм.

   Z99-99990599

   Примечание. Нанесение клея стекла должно быть непрерывным, равномерным, без прерываний.
3. 3

   Чистой белой ветошью, смоченной в очистителе (очиститель — Z99-99990600), протрите насухо область по контуру нанесения герметика на стекле люка. 2. После высыхания грунтовки, как показано на рисунке, нанесите герметик (герметик — Z99-99990601) равномерно по центру выступа контура нанесения, по форме треугольника с шириной основания 10 мм и высотой 15 мм.

   Z99-99990600Z99-99990601

   Примечание. Нанесение герметика должно быть непрерывным, равномерным, без пропусков.

4.

   4

   При содействии двух специалистов по ремонту установите заднее стекло люка в сборе на кузовную панель, слегка отрегулируйте положение, чтобы зазоры с левой и правой сторон относительно боковины кузова были одинаковыми, прижмите для обеспечения надёжного склеивания.

   Примечание. В течение шести часов после завершения установки не перемещайте автомобиль; в течение трёх дней не мойте автомобиль; специальный герметик для стекла полностью высыхает через два дня — до полного высыхания герметика избегайте движения по неровным дорогам во избежание расшатывания стекла и протечки воды.

5.

   5

   Установите крепёжный болт (2 шт.) люка в сборе. D01-89320006 гайка с шестигранным фланцем Момент затяжки: 5±1 Н·м

   ⚙︎ 5±1 Н·м🔧 торцевая головка 10 ммD01-89320006
6. 6

   Проверьте и измерьте зазоры и перепады поверхностей люка, при несоответствии выполните ручную регулировку и прижатие, обеспечив нахождение зазоров и перепадов поверхностей в пределах допустимого диапазона.

Моменты затяжки

↑ к списку операций

4 Солнцезащитная шторка в сборе

Подготовительные работы 40

1. Двери автомобиля книга владельца
2. Регулировка положения сиденья водителя в сборе
3. Регулировка положения переднего пассажирского сиденья в сборе
4. Двери багажника на электроприводе книга владельца
5. Складывание и поднятие спинки сиденья второго ряда
6. Крышка багажника в сборе
7. Аккумулятор книга владельца
8. Левый солнцезащитный козырёк
9. Крепёжный крючок солнцезащитного козырька
10. Облицовка верхней части левой стойки A в сборе
11. Правый солнцезащитный козырёк
12. Крепёжный крючок солнцезащитного козырька
13. Поручень потолка переднего ряда
14. Облицовка верхней части правой стойки А в сборе
15. Плафон для чтения в сборе
16. Верхний кожух внутреннего зеркала заднего вида в сборе
17. Нижний корпус-крышка внутреннего зеркала заднего вида в сборе
18. Подушка сиденья второго ряда в сборе
19. Средняя облицовка правой стойки B в сборе
20. Облицовка верхней части правой стойки B в сборе.
21. Задний правый потолочный поручень
22. Облицовка правого порога в сборе
23. Шторка багажного отделения в сборе
24. Экранирующая крышка багажного отделения в сборе.
25. Кронштейн крышки багажного отделения в сборе
26. Демонтаж/монтаж узла ящика для инструментов багажника
27. Облицовочная панель порога задней двери в сборе
28. Демонтаж/монтаж панели выключателя правой задней боковины и узла
29. Облицовка верхней части правой стойки D в сборе
30. Облицовка правой задней боковины в сборе
31. Облицовка верхней части правой стойки C в сборе
32. Средняя облицовка левой стойки B в сборе
33. Облицовка верхней части левой стойки B в сборе.
34. Задний левый потолочный поручень
35. Облицовка левого порога в сборе
36. Облицовка верхней части левой стойки D в сборе.
37. Облицовка левой задней боковины в сборе
38. Облицовка верхней части левой стойки C в сборе
39. Демонтаж/монтаж узла потолка
40. Солнцезащитная шторка в сборе

Снятие 1 шаг

1.

   1

   Отсоедините защёлки с обеих сторон (2 шт.). 2 . Нажмите на защёлки по направлению стрелки, извлеките шторку в сборе.

Установка 1 шаг

1.

   1

   Установите защёлки с обеих сторон (2 шт.). 2 . Нажмите на защёлки, установите шторку в сборе до упора.

Сопутствующие калибровки

Выполняются на фирменном оборудовании Li Auto.

• Внимание: после замены передней шторки люка в сборе необходимо выполнить её калибровку. 1 .
• Подключите диагностический прибор. 2 . Последовательно нажмите Диагностика ЭБУ (XCU) → Управление процедурами → Калибровка передней шторки
• Калибровка. 3 . Нажмите «Подтвердить выполнение» и дождитесь успешного завершения калибровки передней солнцезащитной шторки.
