Компоненты пассивной безопасности — Li L7

1 Датчик удара на стойке B

Подготовительные работы 8

1. Двери автомобиля книга владельца
2. Переместите сиденье в сборе (переднее пассажирское) вперёд до крайнего положения
3. Двери багажника на электроприводе книга владельца
4. Крышка багажника в сборе
5. Крышка смотрового люка аккумуляторной батареи
6. Аккумулятор книга владельца
7. Средняя облицовка правой стойки B в сборе
8. Облицовка правого порога в сборе

Снятие 2 шага

1.

   1

   Выверните крепёжный болт (1 шт.) датчика удара стойки B (правая сторона).
2. 2

   Отсоедините разъём жгута проводов (1 шт.) датчика удара стойки B (правая сторона), снимите датчик удара стойки B (правая сторона).

   🔧 головка Внимание: Q1860620F61шестигранный фланцевый болт является одноразовой деталью, при каждом демонтаже и монтаже необходимо заменять его новой деталью 10 ммQ1860620F61одноразовая деталь

Установка 2 шага

1.

   1

   Установите датчик удара стойки B (левая сторона), подсоедините разъём (1 шт.) жгута проводов датчика удара стойки B (левая сторона).
2. 2

   Установите крепёжный болт датчика удара на стойке B (левая сторона) (1 шт.). Q1860620F61Болт с шестигранной головкой и фланцем. Момент затяжки: 9±1 Н·м.

   ⚙︎ 9±1 Н·м🔧 головка 10 ммQ1860620F61одноразовая деталь

   Примечание. Q1860620F61болт с шестигранной головкой и фланцем является деталью одноразового использования, при каждом демонтаже/монтаже необходимо заменять его новым.

Моменты затяжки

↑ к списку операций

2 Блок управления подушками безопасности в сборе

Подготовительные работы 18

1. Двери автомобиля книга владельца
2. Регулировка положения сиденья водителя в сборе
3. Регулировка положения переднего пассажирского сиденья в сборе
4. Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, левая сторона
5. Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, правая сторона
6. Левый кожух заднего конца направляющей сиденья водителя
7. Крышка правой стороны заднего конца направляющей водительского сиденья
8. Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, левая сторона
9. Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, правая сторона
10. Крышка заднего торца направляющей, левая сторона
11. Правый кожух заднего торца направляющей (переднее пассажирское)
12. Двери багажника на электроприводе книга владельца
13. Аккумулятор книга владельца
14. Сиденье водителя в сборе
15. Компонент сиденья переднего пассажира в сборе: сиденье переднего пассажира в сборе
16. Левая нижняя облицовочная панель центральной консоли в сборе
17. Нижняя правая облицовочная панель центральной консоли в сборе
18. Корпус центральной консоли в сборе

Снятие 2 шага

1.

   1

   Отсоедините разъём (1 шт.) жгута проводов блока управления подушками безопасности в сборе.
2. 2

   Выверните крепёжную гайку блока управления подушками безопасности в сборе (3 шт.), снимите блок управления подушками безопасности в сборе.

   🔧 головка 10 ммодноразовая деталь

   Примечание. Гайка с шестигранной головкой и фланцем Q32006F36 является деталью одноразового использования, при каждом демонтаже/монтаже необходимо заменять её новой.

Установка 2 шага

1.

   1

   Установите блок управления подушками безопасности в сборе, установите крепёжную гайку (3 шт.) блока управления подушками безопасности в сборе. Гайка фланцевая шестигранная Q32006F36 Момент затяжки: 9±1 Н·м

   ⚙︎ 9±1 Н·м🔧 головка Примечание: гайка фланцевая шестигранная Q32006F36 является деталью одноразового использования, после каждого демонтажа необходимо заменять её новой деталью 10 ммодноразовая деталь

2.

   2

   ★★★★★Указания по замене подушек безопасности: Если сработала (произошёл подрыв) любая из следующих подушек безопасности или ремней безопасности, необходимо одновременно заменить блок управления подушками безопасности (ECU) на новый: I. Подушки безопасности: подушка безопасности переднего пассажира подушка безопасности водителя левая шторка безопасности в сборе правая шторка безопасности в сборе боковая подушка безопасности водителя боковая подушка безопасности переднего пассажира боковая подушка безопасности второго ряда (левая сторона) боковая подушка безопасности второго ряда (правая сторона) II. Ремни безопасности: левый передний нижний преднатяжитель ретрактор ремня безопасности второго ряда (правая сторона) ретрактор переднего правого ремня безопасности ретрактор ремня безопасности второго ряда (левая сторона) ретрактор переднего левого ремня безопасности правый передний нижний преднатяжитель …………………………………………

Моменты затяжки

Сопутствующие калибровки

Выполняются на фирменном оборудовании Li Auto.

• Замена и калибровка ACU
• Приведение в соответствие версии программного обеспечения и версии прошивки автомобиля

↑ к списку операций

3 Датчик фронтального удара

Подготовительные работы 7

1. Двери багажника на электроприводе книга владельца
2. Крышка багажника в сборе
3. Крышка смотрового люка аккумуляторной батареи
4. Аккумулятор книга владельца
5. Двери автомобиля книга владельца
6. Открытие и закрытие капота
7. Передняя защита моторного отсека

Снятие 2 шага

1.

   1

   Отсоедините разъём жгута проводов датчика фронтального удара (левый передний) (1 шт.).
2. 2

   Выверните крепёжный болт (1 шт.) датчика переднего удара (левый передний), снимите датчик переднего удара (левый передний).

   🔧 головка Примечание: Q1860620F61 болт фланцевый шестигранный является деталью одноразового использования, после каждого демонтажа необходимо заменять его новой деталью 10 ммQ1860620F61одноразовая деталь

Установка 3 шага

1. 1

   Установите датчик переднего столкновения (левый передний), установите крепёжный болт (1 шт.) датчика переднего столкновения (левый передний).
2. 2

   Подсоедините разъём (1 шт.) жгута проводов переднего датчика удара (левый передний).

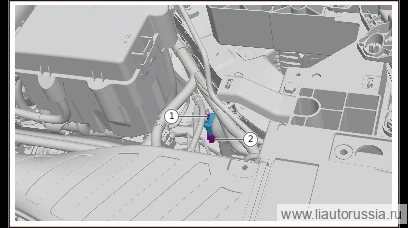

3.

   3

   Q1860620F61Болт с шестигранной головкой и фланцем. Момент затяжки: 9±1 Н·м.

   ⚙︎ 9±1 Н·м🔧 головка 10 ммQ1860620F61одноразовая деталь

   Примечание. Q1860620F61болт с шестигранной головкой и фланцем является деталью одноразового использования, при каждом демонтаже/монтаже необходимо заменять его новым.

Моменты затяжки
