Контур охлаждения привода — Li L7

Силовой привод (электротрансмиссия) · Передний электропривод · Li L7 2022–2023
5 операций22 шага1 момент затяжки

⚠ Важно

Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.

Параметры узла — сводка

Крепёж и артикулы: X01-90000458

1 Штуцер подвода охлаждающей жидкости в сборе (с уплотнительным кольцом)

снятие: 2 шагаустановка: 2 шагастр. 895–896 оригинала
⚠ Предупреждения
  • В процессе демонтажа и монтажа высоковольтных компонентов работы должен выполнять специалист, имеющий удостоверение электрика по электробезопасности (карта IC) низкого напряжения, в высоковольтных диэлектрических перчатках, при этом необходимо обеспечить собственную изоляционную защиту, запрещается иметь при себе металлические предметы.
  • Перед проведением ремонта и демонтажа/монтажа высоковольтных электрических компонентов обязательно выполните процедуру отключения высокого напряжения.
  • Компоненты системы охлаждения расположены вблизи высоковольтных компонентов, необходимо избегать попадания охлаждающей жидкости на высоковольтные компоненты.
Примечания
  • При демонтаже фиксирующего хомута трубки обязательно используйте трубные клещи для монтажа и демонтажа, запрещается использовать другие инструменты, иначе это приведёт к повреждению хомута и нарушению герметичности.
  • После завершения установки опустите автомобиль до постановки на колёса, при этом не перемещайте автомобиль, нажмите на экране «Выйти из режима подъёма», система автоматически выполнит накачку, после завершения накачки автомобиль можно перемещать по необходимости.
Штуцер подвода охлаждающей жидкости в сборе (с уплотнительным кольцом) — расположение
Расположение детали

Подготовительные работы 20

  1. Двери автомобиля книга владельца
  2. Включение режима подъёма автомобиля
  3. Открытие и закрытие капота
  4. Двери багажника на электроприводе книга владельца
  5. Аккумулятор книга владельца
  6. Защитная крышка багажника
  7. Ящик для инструмента в багажнике
  8. Высоковольтная система книга владельца
  9. Подъём и опускание автомобиля
  10. Нижняя защита переднего бампера в сборе
  11. Слив и заправка охлаждающей жидкости электродвигателя и аккумуляторной батареи
  12. Декоративный кожух двигателя в сборе
  13. Передняя защита моторного отсека
  14. Впускной патрубок воздушного фильтра в сборе
  15. Впускной шланг воздушного фильтра
  16. Датчик давления диагностики десорбции
  17. Шланг впуска двигателя в сборе
  18. Защитный кожух высоковольтного жгута проводов от тяговой аккумуляторной батареи к переднему электродвигателю
  19. Кронштейн подводящей и отводящей трубок радиатора
  20. Контроллер двух электродвигателей

Снятие 2 шага

  1. Шаг 1

    Ослабьте хомут, отсоедините соединение шланга со штуцером подвода охлаждающей жидкости в сборе (с уплотнительным кольцом).

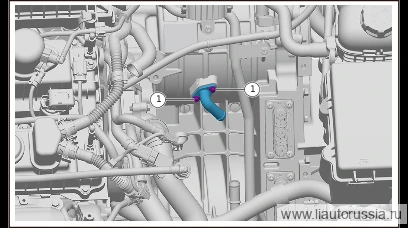

  2. Шаг 2

    Выверните крепёжный болт штуцера подвода охлаждающей жидкости в сборе (с уплотнительным кольцом) (2 шт.), снимите штуцер подвода охлаждающей жидкости в сборе (с уплотнительным кольцом).

    🔧 головка 7 мм

Установка 2 шага

  1. Шаг 1

    Установите штуцер подвода охлаждающей жидкости в сборе (с уплотнительным кольцом), установите крепёжный болт штуцера подвода охлаждающей жидкости в сборе (с уплотнительным кольцом) (2 шт.). Момент затяжки: 5.9±0.5

    🔧 головка 7 мм
  2. Шаг 2

    Подсоедините шланг к штуцеру подвода охлаждающей жидкости в сборе (с уплотнительным кольцом), установите хомут.

Сопутствующие калибровки

Выполняются на фирменном оборудовании Li Auto.

  • Проверка герметичности водяного контура мультирежимного электропривода
  • Проверка герметичности контроллера сдвоенного электродвигателя
  • Приведение в соответствие версии программного обеспечения и версии прошивки автомобиля
  • Запись угла резольвера контроллера генератора
  • Запись угла резольвера контроллера переднего приводного электродвигателя

↑ к списку операций

2 Соединительная трубка ОЖ

снятие: 1 шагустановка: 1 шагстр. 897–898 оригинала
Примечания
  • При демонтаже фиксирующего хомута трубки обязательно используйте трубные клещи для монтажа и демонтажа, запрещается использовать другие инструменты, иначе это приведёт к повреждению хомута и нарушению герметичности.
  • После завершения установки опустите автомобиль до постановки на колёса, при этом не перемещайте автомобиль, нажмите на экране «Выйти из режима подъёма», система автоматически выполнит накачку, после завершения накачки автомобиль можно перемещать по необходимости.
Соединительная трубка ОЖ — расположение
Расположение детали

Подготовительные работы 6

  1. Двери автомобиля книга владельца
  2. Открытие и закрытие капота
  3. Включение режима подъёма автомобиля
  4. Подъём и опускание автомобиля
  5. Нижняя защита переднего бампера в сборе
  6. Слив и заправка охлаждающей жидкости электродвигателя и аккумуляторной батареи

Снятие 1 шаг

  1. Шаг 1

    Ослабьте хомут крепления соединительной трубки ОЖ (2 шт.), снимите соединительную трубку ОЖ.

Установка 1 шаг

  1. Установите соединительную трубку ОЖ, установите хомут крепления соединительной трубки ОЖ (2 шт.).

↑ к списку операций

3 Узел трубки охлаждающей жидкости (штуцер и уплотнительное кольцо)

снятие: 2 шагаустановка: 2 шагастр. 915–916 оригинала
⚠ Предупреждения
  • В процессе демонтажа и монтажа высоковольтных компонентов работы должен выполнять специалист, имеющий удостоверение электрика по электробезопасности (карта IC) низкого напряжения, в высоковольтных диэлектрических перчатках, при этом необходимо обеспечить собственную изоляционную защиту, запрещается иметь при себе металлические предметы.
  • Перед проведением ремонта и демонтажа/монтажа высоковольтных электрических компонентов обязательно выполните процедуру отключения высокого напряжения.
  • Компоненты системы охлаждения расположены вблизи высоковольтных компонентов, необходимо избегать попадания охлаждающей жидкости на высоковольтные компоненты.
Примечания
  • При демонтаже фиксирующего хомута трубки обязательно используйте трубные клещи для монтажа и демонтажа, запрещается использовать другие инструменты, иначе это приведёт к повреждению хомута и нарушению герметичности.
  • После завершения установки опустите автомобиль до постановки на колёса, при этом не перемещайте автомобиль, нажмите на экране «Выйти из режима подъёма», система автоматически выполнит накачку, после завершения накачки автомобиль можно перемещать по необходимости.
Узел трубки охлаждающей жидкости (штуцер и уплотнительное кольцо) — расположение
Расположение детали

Подготовительные работы 11

  1. Двери автомобиля книга владельца
  2. Включение режима подъёма автомобиля
  3. Открытие и закрытие капота
  4. Двери багажника на электроприводе книга владельца
  5. Аккумулятор книга владельца
  6. Защитная крышка багажника
  7. Ящик для инструмента в багажнике
  8. Высоковольтная система книга владельца
  9. Подъём и опускание автомобиля
  10. Нижняя защита переднего бампера в сборе
  11. Слив и заправка охлаждающей жидкости электродвигателя и аккумуляторной батареи

Снятие 2 шага

  1. Ослабьте хомут, отсоедините трубку охлаждающей жидкости от узла трубки охлаждающей жидкости (штуцер и уплотнительное кольцо).

  2. Шаг 2

    Выверните крепёжные болты узла трубки охлаждающей жидкости (штуцер и уплотнительное кольцо) (2 шт.), снимите узел трубки охлаждающей жидкости (штуцер и уплотнительное кольцо).

    🔧 головка 7 мм

Установка 2 шага

  1. Шаг 1

    Установите узел трубки охлаждающей жидкости (штуцер и уплотнительное кольцо), установите крепёжные болты узла трубки охлаждающей жидкости (штуцер и уплотнительное кольцо) (2 шт.). Момент затяжки: 5.9±0.5

    🔧 головка 7 мм
  2. Шаг 2

    Подсоедините трубку охлаждающей жидкости к узлу трубки охлаждающей жидкости (штуцер и уплотнительное кольцо), установите хомут.

↑ к списку операций

4 Отводящая трубка охлаждающей жидкости

снятие: 1 шагустановка: 1 шагстр. 925–926 оригинала
⚠ Предупреждения
  • В процессе демонтажа и монтажа высоковольтных компонентов работы должен выполнять специалист, имеющий удостоверение электрика по электробезопасности (карта IC) низкого напряжения, в высоковольтных диэлектрических перчатках, при этом необходимо обеспечить собственную изоляционную защиту, запрещается иметь при себе металлические предметы.
  • Перед проведением ремонта и демонтажа/монтажа высоковольтных электрических компонентов обязательно выполните процедуру отключения высокого напряжения.
  • Компоненты системы охлаждения расположены вблизи высоковольтных компонентов, необходимо избегать попадания охлаждающей жидкости на высоковольтные компоненты.
Примечания
  • При демонтаже фиксирующего хомута трубки обязательно используйте трубные клещи для монтажа и демонтажа, запрещается использовать другие инструменты, иначе это приведёт к повреждению хомута и нарушению герметичности.
  • После завершения установки опустите автомобиль до постановки на колёса, при этом не перемещайте автомобиль, нажмите на экране «Выйти из режима подъёма», система автоматически выполнит накачку, после завершения накачки автомобиль можно перемещать по необходимости.
Отводящая трубка охлаждающей жидкости — расположение
Расположение детали

Подготовительные работы 20

  1. Двери автомобиля книга владельца
  2. Включение режима подъёма автомобиля
  3. Открытие и закрытие капота
  4. Двери багажника на электроприводе книга владельца
  5. Аккумулятор книга владельца
  6. Защитная крышка багажника
  7. Ящик для инструмента в багажнике
  8. Высоковольтная система книга владельца
  9. Подъём и опускание автомобиля
  10. Нижняя защита переднего бампера в сборе
  11. Слив и заправка охлаждающей жидкости электродвигателя и аккумуляторной батареи
  12. Декоративный кожух двигателя в сборе
  13. Передняя защита моторного отсека
  14. Впускной патрубок воздушного фильтра в сборе
  15. Впускной шланг воздушного фильтра
  16. Датчик давления диагностики десорбции
  17. Шланг впуска двигателя в сборе
  18. Защитный кожух высоковольтного жгута проводов от тяговой аккумуляторной батареи к переднему электродвигателю
  19. Кронштейн подводящей и отводящей трубок радиатора
  20. Контроллер двух электродвигателей

Снятие 1 шаг

  1. Шаг 1

    Ослабьте хомут крепления отводящей трубки охлаждающей жидкости (2 шт.), снимите отводящую трубку охлаждающей жидкости.

Установка 1 шаг

  1. Шаг 1

    Установите отводящую трубку охлаждающей жидкости, установите хомут крепления отводящей трубки охлаждающей жидкости (2 шт.).

Сопутствующие калибровки

Выполняются на фирменном оборудовании Li Auto.

  • Проверка герметичности водяного контура мультирежимного электропривода
  • Проверка герметичности контроллера сдвоенного электродвигателя

↑ к списку операций

5 Транзитная трубка охлаждающей жидкости автомобиля

снятие: 5 шаговустановка: 5 шагов1 момент затяжкистр. 929–930 оригинала
⚠ Предупреждения
  • В процессе демонтажа и монтажа высоковольтных компонентов работы должен выполнять специалист, имеющий удостоверение электрика по электробезопасности (карта IC) низкого напряжения, в высоковольтных диэлектрических перчатках, при этом необходимо обеспечить собственную изоляционную защиту, запрещается иметь при себе металлические предметы.
  • Перед проведением ремонта и демонтажа/монтажа высоковольтных электрических компонентов обязательно выполните процедуру отключения высокого напряжения.
  • Компоненты системы охлаждения расположены вблизи высоковольтных компонентов, необходимо избегать попадания охлаждающей жидкости на высоковольтные компоненты.
Примечания
  • При демонтаже фиксирующего хомута трубки обязательно используйте трубные клещи для монтажа и демонтажа, запрещается использовать другие инструменты, иначе это приведёт к повреждению хомута и нарушению герметичности.
  • После завершения установки опустите автомобиль до постановки на колёса, при этом не перемещайте автомобиль, нажмите на экране «Выйти из режима подъёма», система автоматически выполнит накачку, после завершения накачки автомобиль можно перемещать по необходимости.
Транзитная трубка охлаждающей жидкости автомобиля — расположение
Расположение детали

Подготовительные работы 20

  1. Двери автомобиля книга владельца
  2. Включение режима подъёма автомобиля
  3. Открытие и закрытие капота
  4. Двери багажника на электроприводе книга владельца
  5. Аккумулятор книга владельца
  6. Защитная крышка багажника
  7. Ящик для инструмента в багажнике
  8. Высоковольтная система книга владельца
  9. Подъём и опускание автомобиля
  10. Нижняя защита переднего бампера в сборе
  11. Слив и заправка охлаждающей жидкости электродвигателя и аккумуляторной батареи
  12. Декоративный кожух двигателя в сборе
  13. Передняя защита моторного отсека
  14. Впускной патрубок воздушного фильтра в сборе
  15. Впускной шланг воздушного фильтра
  16. Датчик давления диагностики десорбции
  17. Шланг впуска двигателя в сборе
  18. Защитный кожух высоковольтного жгута проводов от тяговой аккумуляторной батареи к переднему электродвигателю
  19. Кронштейн подводящей и отводящей трубок радиатора
  20. Контроллер двух электродвигателей

Снятие 5 шагов

  1. Шаг 1

    Ослабьте хомут крепления отводящего шланга радиатора электродвигателя (1 шт.), отсоедините отводящий шланг радиатора электродвигателя от транзитной трубки охлаждающей жидкости автомобиля.

  2. Ослабьте хомут крепления подводящего шланга электронного трёхходового клапана контура электродвигателя (1 шт.), отсоедините подводящий шланг электронного трёхходового клапана контура электродвигателя от транзитной трубки охлаждающей жидкости автомобиля.

  3. Шаг 3

    Снимите крепёжные болты транзитной трубки охлаждающей жидкости автомобиля (3 шт.).

    🔧 головка 8 мм
  4. Ослабьте хомут крепления отводящей трубки охлаждающей жидкости (1 шт.), отсоедините отводящую трубку охлаждающей жидкости.

  5. Ослабьте хомут крепления подпиточного шланга дополнительного расширительного бачка аккумуляторной батареи (1 шт.), снимите транзитную трубку охлаждающей жидкости автомобиля.

Установка 5 шагов

  1. Шаг 1

    Установите транзитную трубку охлаждающей жидкости автомобиля, подсоедините транзитную трубку охлаждающей жидкости автомобиля к подпиточному шлангу дополнительного расширительного бачка аккумуляторной батареи, установите хомут крепления подпиточного шланга дополнительного расширительного бачка аккумуляторной батареи (1 шт.).

  2. Установите крепёжные болты транзитной трубки охлаждающей жидкости автомобиля (3 шт.). X01-90000458 Болт с шестигранной фланцевой головкой. Момент затяжки: 9±3 Н·м

    ⚙︎ 9±3 Н·м🔧 головка 8 ммX01-90000458
  3. Подсоедините отводящую трубку охлаждающей жидкости к транзитной трубке охлаждающей жидкости автомобиля, установите хомут крепления отводящей трубки охлаждающей жидкости (1 шт.).

  4. Шаг 4

    Подсоедините отводящий шланг радиатора электродвигателя к транзитной трубке охлаждающей жидкости автомобиля, установите хомут крепления отводящего шланга радиатора электродвигателя (1 шт.)

  5. Подсоедините подводящий шланг электронного трёхходового клапана контура электродвигателя к транзитной трубке охлаждающей жидкости автомобиля, ослабьте хомут крепления подводящего шланга электронного трёхходового клапана контура электродвигателя (1 шт.).

Моменты затяжки

ОперацияМомент
Установите крепёжные болты транзитной трубки охлаждающей жидкости авто…9±3 Н·м

Сопутствующие калибровки

Выполняются на фирменном оборудовании Li Auto.

  • Проверка герметичности водяного контура мультирежимного электропривода
  • Проверка герметичности контроллера сдвоенного электродвигателя

↑ к списку операций
