Задний электропривод — Li L7

Силовой привод (электротрансмиссия) · Задний электропривод · Li L7 2022–2023
3 операции56 шагов9 моментов затяжки

⚠ Важно

Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.

Параметры узла — сводка

Крепёж и артикулы: X01-90000023, X01-89185070, X01-89185023, Q1860645F70, X01-89185053, X01-89148128, M01-89146616, X01-90000028, X01-90000020

1 Крышка подключения высоковольтного жгута

снятие: 24 шагаустановка: 26 шагов9 моментов затяжкистр. 853–859 оригинала
⚠ Предупреждения
  • В процессе демонтажа и монтажа высоковольтных компонентов персонал, имеющий IC-карту электротехника по низкому напряжению, должен быть в высоковольтных изоляционных перчатках, а также обязан обеспечить собственную изоляционную защиту; запрещается иметь при себе металлические предметы.
  • Перед проведением ремонта и демонтажа/монтажа высоковольтных электрических компонентов необходимо выполнить процедуру отключения высокого напряжения.
Примечания
  • Перед выполнением сервисной процедуры разблокировки электронного стояночного тормоза убедитесь, что автомобиль находится в устойчивом положении, во избежание скатывания и возникновения аварийной ситуации.
  • После демонтажа узла заднего подрамника в сборе необходимо обеспечить дополнительную опору для автомобиля.
  • При демонтаже/монтаже узла заднего подрамника в сборе используйте инструмент-подставку для плавного и медленного опускания/подъёма, работу должны выполнять два специалиста по ремонту совместно.
  • После завершения установки опустите автомобиль так, чтобы он встал на колёса; в этот момент не перемещайте автомобиль, нажмите на экране «Выйти из режима подъёма» — система автоматически выполнит накачку, после завершения накачки автомобиль можно перемещать по необходимости.
Крышка подключения высоковольтного жгута — расположение
Расположение детали

Подготовительные работы 17

  1. Двери автомобиля книга владельца
  2. Включение режима подъёма автомобиля
  3. Сервисная процедура разблокировки электронного стояночного тормоза
  4. Двери багажника на электроприводе книга владельца
  5. Крышка багажника в сборе
  6. Ящик для инструмента в багажнике
  7. Аккумулятор книга владельца
  8. Высоковольтная система книга владельца
  9. Подъём и опускание автомобиля
  10. Колесо в сборе (алюминиевое)
  11. Колесо в сборе (алюминиевое)
  12. Защита топливного бака
  13. Подвеска глушителя выпускной системы
  14. Задний глушитель в сборе
  15. Задняя защитная панель шасси в сборе
  16. Нижняя крышка кронштейна высоковольтного жгута проводов от аккумуляторной батареи до блока зарядки-распределения в сборе
  17. Слив и заправка охлаждающей жидкости электродвигателя и аккумуляторной батареи

Снятие 24 шага

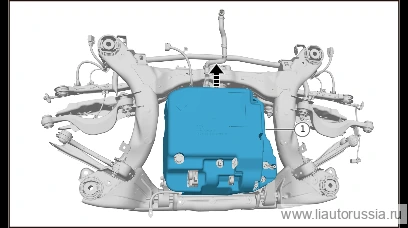

  1. Шаг 1

    Снимите крепёжную защёлку (1 шт.) локера правого заднего колеса в сборе.

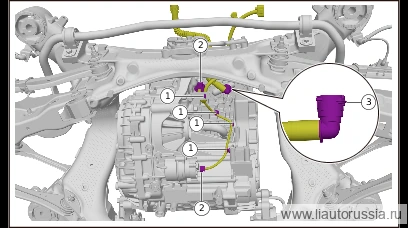

  2. Шаг 2

    Выверните крепёжный болт (1 шт.) провода массы заднего электродвигателя, отсоедините провод массы заднего электродвигателя от кузова.

    🔧 Головка 10 мм
  3. Шаг 3

    Извлеките фиксирующую пружинную скобу (1 шт.) отводящего шланга 1 контура охлаждения заднего электродвигателя, отсоедините отводящий шланг 1 контура охлаждения заднего электродвигателя от нейлоновой отводящей трубки контура охлаждения заднего электродвигателя.

    Примечание
    • Соберите оставшуюся охлаждающую жидкость в подходящую ёмкость.
    • После отсоединения загерметизируйте разъёмы, чтобы предотвратить попадание загрязнений в магистраль.
  4. Шаг 4

    Извлеките фиксирующую пружинную скобу (1 шт.) подводящего шланга заднего электродвигателя, отсоедините подводящий шланг заднего электродвигателя от резинового защитного кожуха в сборе.

    Примечание
    • Соберите оставшуюся охлаждающую жидкость в подходящую ёмкость.
    • После отсоединения загерметизируйте разъёмы, чтобы предотвратить попадание загрязнений в магистраль.
  5. Шаг 5

    Отсоедините стыковочный разъём жгута проводов в сборе датчика скорости вращения правого заднего колеса и жгута проводов кузова в сборе (1 шт.).

  6. Шаг 6

    Отсоедините разъём жгута проводов правого заднего тормозного суппорта в сборе (1 шт.).

  7. Шаг 7

    Выверните крепёжные болты правого заднего тормозного суппорта в сборе (2 шт.), отсоедините правый задний тормозной суппорт в сборе.

    🔧 торцевая головка Torx Примечание: после отсоединения правого заднего тормозного суппорта в сборе подвесьте его на крюке к раме кузова T60
  8. Шаг 8

    Отсоедините разъём жгута проводов правой задней пневморессоры с амортизатором в сборе (1 шт.).

  9. Отсоедините жгут проводов датчика скорости вращения правого заднего колеса от правой задней пневморессоры с амортизатором в сборе.

  10. Шаг 10

    Инструментом зафиксируйте сквозной болт (1 шт.), выверните крепёжную гайку (1 шт.). Инструмент для болта: головка 18 мм. Инструмент для гайки: головка 21 мм. 2. Извлеките сквозной болт (1 шт.), отсоедините правую заднюю пневморессору в сборе с амортизатором от рычага развала заднего колеса в сборе (правого).

    🔧 головка 21 мм
  11. Шаг 11

    Отсоедините крепёжный фиксатор (1 шт.) жгута проводов заднего электродвигателя в сборе.

  12. Отсоедините разъём жгута проводов заднего электродвигателя в сборе (1 шт.).

  13. Шаг 13

    Отсоедините стыковочный разъём (1 шт.) жгута проводов датчика скорости вращения левого заднего колеса в сборе и жгута проводов кузова в сборе.

  14. Шаг 14

    Отсоедините разъём жгута проводов левого заднего тормозного суппорта (1 шт.).

  15. Шаг 15

    Выверните крепёжные болты левого заднего тормозного суппорта в сборе (2 шт.), отсоедините левый задний тормозной суппорт в сборе.

    🔧 звёздообразная головка под отвёртку T60
    Примечание. После отсоединения левого заднего тормозного суппорта в сборе подвесьте его на крюке к кузову.
  16. Шаг 16

    Отсоедините разъём жгута проводов левой задней пневморессоры с амортизатором в сборе (1 шт.).

  17. Отсоедините жгут проводов датчика скорости вращения левого заднего колеса в сборе от левой задней пневморессоры с амортизатором в сборе.

  18. Шаг 18

    С помощью инструмента зафиксируйте сквозной болт (1 шт.), выверните крепёжную гайку (1 шт.). Используемый инструмент для болта: 18 мм головка Используемый инструмент для гайки: 21 мм головка 2. Извлеките сквозной болт (1 шт.), отсоедините левую заднюю пневморессору с амортизатором в сборе от левого заднего рычага регулировки развала в сборе.

    🔧 головка 21 мм
  19. Шаг 19

    Разблокируйте фиксатор. 2 . Медленно потяните вспомогательную рукоятку в направлении стрелки до упора, отсоедините разъём высоковольтного жгута проводов от тяговой аккумуляторной батареи до заднего электродвигателя (1 шт.).

  20. Шаг 20

    Отсоедините фиксирующую защёлку высоковольтного жгута проводов от аккумуляторной батареи к заднему электродвигателю (3 шт.).

  21. Выверните крепёжные болты высоковольтного жгута проводов от аккумуляторной батареи к заднему электродвигателю (1 шт.).

    🔧 Головка 10 мм
  22. Шаг 22

    Выверните крепёжные болты передней и задней соединительных пластин подрамника (4 шт.).

    🔧 головка 15 мм
  23. Выверните крепежные болты заднего подрамника в сборе (4 шт.), снимите передний соединительный кронштейн заднего подрамника и задний соединительный кронштейн заднего подрамника, плавно опустите задний подрамник в сборе с компонентами и извлеките высоковольтный жгут от аккумуляторной батареи до заднего электродвигателя через верхний конец патрубка заливной горловины в сборе. При демонтаже компонентов заднего подрамника в сборе используйте подъёмную тележку для плавного и медленного опускания, работу должны выполнять совместно два специалиста по ремонту.

    🔧 головка Внимание: после демонтажа компонентов заднего подрамника в сборе необходимо обеспечить дополнительную поддержку автомобиля 21 мм
  24. Шаг 24

    Приподнимите шумоизоляционный мат заднего приводного электродвигателя, выверните крепежные болты крышки клеммной колодки высоковольтного жгута (4 шт.), снимите крышку клеммной колодки высоковольтного жгута.

    🔧 динамометрическая головка Внимание: крепежные болты крышки клеммной колодки высоковольтного жгута являются одноразовыми деталями и не подлежат повторному использованию T30

Установка 26 шагов

  1. Шаг 1

    Установите крышку клеммной колодки высоковольтного жгута, установите крепежные болты крышки клеммной колодки высоковольтного жгута (4 шт.), верните на место шумоизоляционный мат заднего приводного электродвигателя.

    ⚙︎ 9±1 Н·м🔧 динамометрическая головка T30X01-90000023
    Примечание. Крепежные болты крышки клеммной колодки высоковольтного жгута являются одноразовыми деталями и не подлежат повторному использованию. X01-90000023 болт крышки Момент затяжки: 9±1 Н·м.
  2. Шаг 2

    Вставьте высоковольтный жгут от аккумуляторной батареи до заднего электродвигателя через верхний конец патрубка заливной горловины в сборе и плавно поднимите задний подрамник в сборе с компонентами, установите передний соединительный кронштейн заднего подрамника и задний соединительный кронштейн заднего подрамника, установите крепежные болты заднего подрамника в сборе (4 шт.). X01-89185070 комплект болта с шестигранной фланцевой головкой и плоской шайбой Момент затяжки: 130 Н·м+90°

    ⚙︎ 130 Н·м+90°🔧 головка 21 ммX01-89185070
  3. Установите крепежные болты переднего соединительного кронштейна заднего подрамника и заднего соединительного кронштейна заднего подрамника (4 шт.). X01-89185023 направляющий болт с шестигранной фланцевой головкой Момент затяжки: 100±10 Н·м При установке компонентов заднего подрамника в сборе используйте подъёмную тележку для плавного и медленного подъёма, работу должны выполнять совместно два специалиста по ремонту.

    ⚙︎ 100±10 Н·м🔧 головка Внимание: после установки компонентов заднего подрамника в сборе снимите дополнительную поддержку 15 ммX01-89185023
  4. Шаг 4

    Установите крепёжный болт (1 шт.) высоковольтного жгута проводов от аккумуляторной батареи к заднему электродвигателю. Q1860645F70 болт с шестигранной фланцевой головкой Момент затяжки: 9±1 Н·м

    ⚙︎ 9±1 Н·м🔧 торцевая головка 10 ммQ1860645F70
  5. Установите фиксирующий хомут высоковольтного жгута проводов от аккумуляторной батареи к заднему электродвигателю (3 шт.).

  6. Шаг 6

    Подсоедините разъём высоковольтного жгута проводов от аккумуляторной батареи к заднему электродвигателю (1 шт.), медленно потяните вспомогательную рукоятку по направлению стрелки до крайнего положения. 2. Заблокируйте фиксатор.

  7. Шаг 7

    Соедините левую заднюю пневморессору с амортизатором в сборе с рычагом регулировки развала (левым) в сборе, установите сквозной болт (1 шт.).

  8. Зафиксируйте сквозной болт (1 шт.) инструментом, установите крепёжную гайку (1 шт.). X01-89185053 болт с шестигранной фланцевой головкой в комплекте с плоской шайбой Момент затяжки: 70 Н·м+150° Инструмент для болта: 18 мм головка Инструмент для гайки: 21 мм головка

    ⚙︎ 70 Н·м+150°🔧 головка 21 ммX01-89185053
  9. Шаг 9

    Подсоедините жгут проводов датчика скорости вращения левого заднего колеса в сборе к левой задней пневморессоре с амортизатором в сборе.

  10. Подсоедините разъём жгута проводов левой задней пневморессоры с амортизатором в сборе (1 шт.).

  11. Шаг 11

    Подсоедините левый задний тормозной суппорт в сборе, установите крепёжные болты левого заднего тормозного суппорта в сборе (2 шт.). X01-89148128 винт с цилиндрической головкой и внутренним шестигранно-звёздчатым шлицем в сборе с плоской шайбой. Момент затяжки: 45 Н·м+45°

    ⚙︎ 45 Н·м+45°🔧 звёздообразная головка под отвёртку T60X01-89148128
  12. Шаг 12

    Подсоедините разъём жгута проводов левого заднего тормозного суппорта (1 шт.).

  13. Шаг 13

    Подсоедините стыковочный разъём (1 шт.) жгута проводов датчика скорости вращения левого заднего колеса в сборе и жгута проводов кузова в сборе.

  14. Шаг 14

    Подсоедините разъём жгута проводов в сборе заднего электродвигателя (1 шт.).

  15. Установите фиксирующую клипсу жгута проводов заднего электродвигателя в сборе (1 шт.).

  16. Шаг 16

    Соедините правую заднюю пневморессору с амортизатором в сборе с задним рычагом регулировки развала в сборе (правым), установите сквозной болт (1 шт.).

  17. Зафиксируйте сквозной болт (1 шт.) инструментом, установите крепёжную гайку (1 шт.). X01-89185053 болт с шестигранной фланцевой головкой в комплекте с плоской шайбой Момент затяжки: 70 Н·м+150° Инструмент для болта: 18 мм головка Инструмент для гайки: 21 мм головка

    ⚙︎ 70 Н·м+150°🔧 головка 21 ммX01-89185053
  18. Шаг 18

    Подсоедините жгут проводов датчика скорости вращения правого заднего колеса в сборе к правой задней пневморессоре с амортизатором в сборе.

  19. Подсоедините разъём жгута проводов правой задней пневморессоры с амортизатором в сборе (1 шт.).

  20. Шаг 20

    Подсоедините правый задний тормозной суппорт в сборе, установите крепёжный болт правого заднего тормозного суппорта в сборе (2 шт.). X01-89148128 Комплект: винт с цилиндрической головкой под звёздообразный шлиц и плоская шайба Момент затяжки: 45 Н·м+45°

    ⚙︎ 45 Н·м+45°🔧 бита под звёздообразный шлиц T60X01-89148128
  21. Шаг 21

    Подсоедините разъём жгута проводов правого заднего тормозного суппорта в сборе (1 шт.).

  22. Шаг 22

    Подсоедините разъём жгута проводов, соединяющий жгут проводов датчика скорости вращения правого заднего колеса в сборе с жгутом проводов кузова в сборе (1 шт.).

  23. Шаг 23

    Подсоедините подводящий водяной шланг заднего электродвигателя к резиновому защитному чехлу в сборе, установите стопорную пружину подводящего водяного шланга заднего электродвигателя (1 шт.).

    Примечание. При установке обеспечьте чистоту подводящего водяного шланга заднего электродвигателя, не допускайте попадания посторонних предметов во избежание засорения и повреждения насоса ОЖ.
  24. Шаг 24

    Подсоедините отводящий шланг ОЖ контура заднего электродвигателя 1 к отводящей нейлоновой трубке контура заднего электродвигателя, установите стопорное кольцо крепления отводящего шланга ОЖ контура заднего электродвигателя 1 (1 шт.).

    Примечание. При установке обеспечьте чистоту отводящего шланга ОЖ контура заднего электродвигателя 1, не допускайте попадания посторонних предметов во избежание засорения и повреждения насоса ОЖ.
  25. Шаг 25

    Подсоедините провод массы заднего электродвигателя к кузову, установите крепёжный болт провода массы заднего электродвигателя (1 шт.). M01-89146616 Комплект: болт с шестигранной головкой, пружинная шайба и плоская шайба Момент затяжки: 9±1 Н·м

    ⚙︎ 9±1 Н·м🔧 головка 10 ммM01-89146616
  26. Шаг 26

    Установите крепёжные клипсы (1 шт.) правого заднего подкрылка в сборе.

Моменты затяжки

ОперацияМомент
Установите крышку клеммной колодки высоковольтного жгута, установите к…9±1 Н·м
Вставьте высоковольтный жгут от аккумуляторной батареи до заднего элек…130 Н·м+90°
Установите крепежные болты переднего соединительного кронштейна заднег…100±10 Н·м
Установите крепёжный болт (1 шт.) высоковольтного жгута проводов от ак…9±1 Н·м
Зафиксируйте сквозной болт (1 шт.) инструментом, установите крепёжную…70 Н·м+150°
Подсоедините левый задний тормозной суппорт в сборе, установите крепёж…45 Н·м+45°
Зафиксируйте сквозной болт (1 шт.) инструментом, установите крепёжную…70 Н·м+150°
Подсоедините правый задний тормозной суппорт в сборе, установите крепё…45 Н·м+45°
Подсоедините провод массы заднего электродвигателя к кузову, установит…9±1 Н·м

Сопутствующие калибровки

Выполняются на фирменном оборудовании Li Auto.

  • Калибровка высоты
  • Регулировка углов установки колёс (развал-схождение)
  • Калибровка кругового обзора 360°
  • Калибровка камер переднего вида, заднего вида и передней длиннофокусной камеры
  • Калибровка камер кругового обзора
  • Калибровка лидара

↑ к списку операций

2 Уплотнительное кольцо

снятие: 1 шагустановка: 1 шагстр. 864–865 оригинала
⚠ Предупреждения
  • В процессе демонтажа и монтажа высоковольтных компонентов персонал, имеющий IC-карту электротехника по низкому напряжению, должен быть в высоковольтных изоляционных перчатках, а также обязан обеспечить собственную изоляционную защиту; запрещается иметь при себе металлические предметы.
  • Перед проведением ремонта и демонтажа/монтажа высоковольтных электрических компонентов необходимо выполнить процедуру отключения высокого напряжения.
Примечания
  • После завершения установки опустите автомобиль до соприкосновения с полом.
  • Не перемещайте автомобиль в этот момент.
  • Нажмите на экране «Выйти из режима подъёма», система автоматически начнёт накачку.
  • По завершении накачки автомобиль можно перемещать по необходимости.
Уплотнительное кольцо — расположение
Расположение детали

Подготовительные работы 11

  1. Двери автомобиля книга владельца
  2. Включение режима подъёма автомобиля
  3. Двери багажника на электроприводе книга владельца
  4. Крышка багажника в сборе
  5. Ящик для инструмента в багажнике
  6. Аккумулятор книга владельца
  7. Высоковольтная система книга владельца
  8. Подъём и опускание автомобиля
  9. Шумоизоляционный мат заднего приводного электродвигателя
  10. Слив и заправка масла заднего редуктора
  11. Теплообменник

Снятие 1 шаг

  1. Снимите уплотнительное кольцо (2 шт.).

    X01-90000028
    Примечание. X01-90000028 уплотнительное кольцо является одноразовой деталью, повторное использование не допускается.

Установка 1 шаг

  1. Шаг 1

    Установите уплотнительное кольцо (2 шт.).

    X01-90000028
    Примечание. X01-90000028 уплотнительное кольцо является одноразовой деталью, повторное использование не допускается.

↑ к списку операций

3 Теплообменник

снятие: 2 шагаустановка: 2 шага1 момент затяжкистр. 866–867 оригинала
⚠ Предупреждения
  • В процессе демонтажа и монтажа высоковольтных компонентов персонал, имеющий IC-карту электротехника по низкому напряжению, должен быть в высоковольтных изоляционных перчатках, а также обязан обеспечить собственную изоляционную защиту; запрещается иметь при себе металлические предметы.
  • Перед проведением ремонта и демонтажа/монтажа высоковольтных электрических компонентов необходимо выполнить процедуру отключения высокого напряжения.
Примечания
  • После завершения установки опустите автомобиль до соприкосновения с полом.
  • Не перемещайте автомобиль в этот момент.
  • Нажмите на экране «Выйти из режима подъёма», система автоматически начнёт накачку.
  • По завершении накачки автомобиль можно перемещать по необходимости.
Теплообменник — расположение
Расположение детали

Подготовительные работы 9

  1. Двери автомобиля книга владельца
  2. Включение режима подъёма автомобиля
  3. Двери багажника на электроприводе книга владельца
  4. Крышка багажника в сборе
  5. Ящик для инструмента в багажнике
  6. Аккумулятор книга владельца
  7. Подъём и опускание автомобиля
  8. Шумоизоляционный мат заднего приводного электродвигателя
  9. Слив и заправка масла заднего редуктора

Снятие 2 шага

  1. Шаг 1

    Ослабьте хомут (2 шт.) подузла магистралей заднего электродвигателя 3, отсоедините соединение подузла магистралей заднего электродвигателя 3 с теплообменником.

  2. Выверните крепёжные болты теплообменника (4 шт.), снимите теплообменник.

    🔧 Головка под внутренний шестигранник 5 мм
    Примечание. Крепёжные болты теплообменника и уплотнительное кольцо являются одноразовыми деталями, повторное использование не допускается.

Установка 2 шага

  1. Шаг 1

    Установите теплообменник, установите крепёжные болты теплообменника (4 шт.).

    ⚙︎ 9.5±0.5 Н·м🔧 Головка под внутренний шестигранник 5 ммX01-90000028X01-90000020
    Примечание. Крепёжные болты теплообменника и уплотнительное кольцо являются одноразовыми деталями, повторное использование не допускается. X01-90000028 Уплотнительное кольцо X01-90000020 Соединительный болт Момент затяжки: 9.5±0.5 Н·м.
  2. Шаг 2

    Подсоедините подузел магистралей заднего электродвигателя 3 к теплообменнику, установите хомут (2 шт.) подузла магистралей заднего электродвигателя 3.

Моменты затяжки

ОперацияМомент
Установите теплообменник, установите крепёжные болты теплообменника (4…9.5±0.5 Н·м

↑ к списку операций

Та же подгруппа у других моделей

Li L8Li L9

Соседние узлы системы «Силовой привод (электротрансмиссия)»

Источники питанияПрочее — задний электроприводЭлектродвигатель, редуктор, контроллерКорпусные элементы приводаКонтур охлаждения приводаСальники приводных валовЖгуты и кронштейны приводаПриводные валы

Все разделы системы →

Инструкция была полезна?
Спасибо за отзыв!
Разделы ремонта
