Компрессор с электроприводом в сборе

Подготовительные работы 12

1. Двери автомобиля книга владельца
2. Включение режима подъёма автомобиля
3. Открытие и закрытие капота
4. Двери багажника на электроприводе книга владельца
5. Защитная крышка багажника
6. Ящик для инструмента в багажнике
7. Высоковольтная система книга владельца
8. Передняя защита моторного отсека
9. Декоративный кожух двигателя в сборе
10. Подъём и опускание автомобиля
11. Нижняя защита переднего бампера в сборе
12. Откачка и заправка хладагента

Снятие 9 шагов

1. 1

   Отсоедините разъём высоковольтного жгута проводов компрессора с электроприводом в сборе (1 шт.).

2.

   2

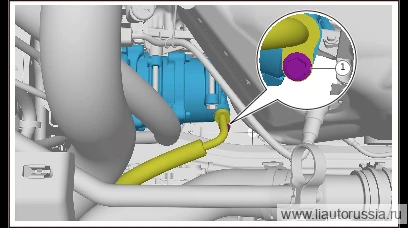

   Выверните крепёжные болты выпускной трубки компрессора в сборе (1 шт.), отсоедините от компрессора с электроприводом в сборе.

   🔧 головка 10 мм

3.

   3

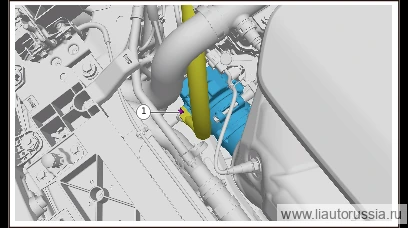

   Выверните крепёжные болты впускной трубки компрессора в сборе (1 шт.), отсоедините от компрессора с электроприводом в сборе.

   🔧 головка 10 мм

4.

   4

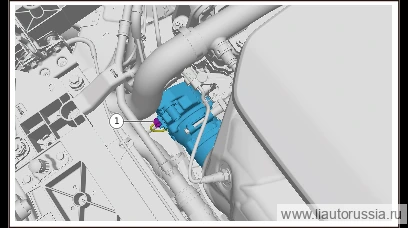

   Отсоедините разъём жгута проводов компрессора с электроприводом в сборе (1 шт.).

5.

   5

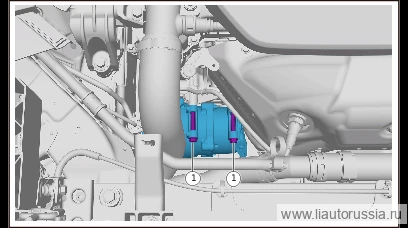

   Выверните крепёжные болты компрессора с электроприводом в сборе (2 шт.).

   🔧 головка 13 мм

6.

   6

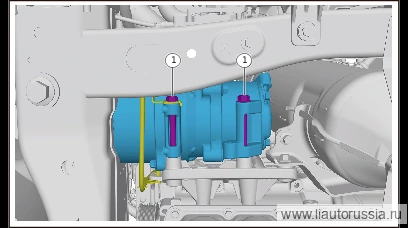

   Выверните крепёжные болты компрессора с электроприводом в сборе (2 шт.), переместите компрессор с электроприводом в сборе к месту установки электронного вентилятора в сборе.

   🔧 головка 13 мм

7.

   7

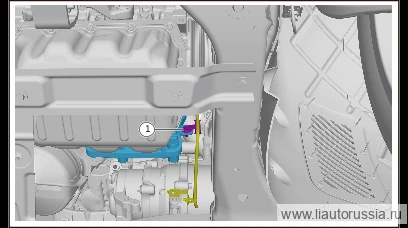

   Расстыкуйте фиксатор (1 шт.) жгута проводов двигателя в сборе.

8.

   8

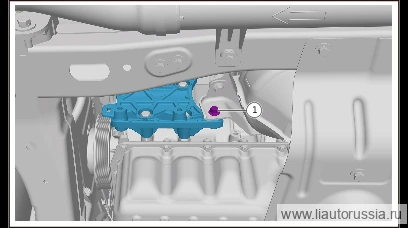

   Выверните крепёжные болты кронштейна компрессора с электроприводом (1 шт.).

9.

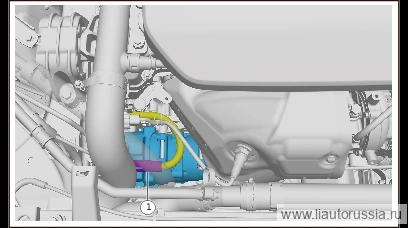

   9

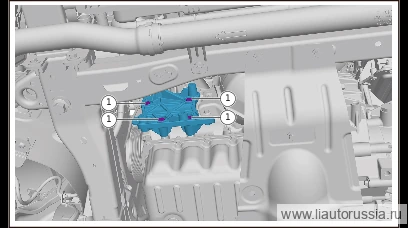

   Выверните болты крепления кронштейна компрессора с электроприводом (4 шт.), снимите кронштейн компрессора с электроприводом, затем снимите компрессор с электроприводом в сборе.

   🔧 головка 13 мм

Установка 9 шагов

1.

   1

   Установите кронштейн компрессора с электроприводом, установите болты крепления кронштейна компрессора с электроприводом (4 шт.). Q1860855F61 Шестигранный фланцевый болт Момент затяжки: 23±2 Н·м

   ⚙︎ 23±2 Н·м🔧 головка 13 ммQ1860855F61

2.

   2

   Установите крепёжные болты кронштейна компрессора с электроприводом (1 шт.). Q1840820F61 Шестигранный фланцевый болт Момент затяжки: 23±2 Н·м

   ⚙︎ 23±2 Н·м🔧 головка 10 ммQ1840820F61

3.

   3

   Установите фиксатор жгута проводов двигателя в сборе (1 шт.).

4.

   4

   Установите компрессор с электроприводом в сборе, установите жгут проводов двигателя (ДВС) в сборе, установите крепёжные болты компрессора с электроприводом в сборе (2 шт.). Q1860890F61 Шестигранный фланцевый болт Момент затяжки: 23±2 Н·м

   ⚙︎ 23±2 Н·м🔧 головка 13 ммQ1860890F61

5.

   5

   Установите крепёжные болты компрессора с электроприводом в сборе (2 шт.). Q1860890F61 Шестигранный фланцевый болт Момент затяжки: 23±2 Н·м

   ⚙︎ 23±2 Н·м🔧 головка 13 ммQ1860890F61

6.

   6

   Установите разъём жгута проводов компрессора с электроприводом в сборе (1 шт.).

7.

   7

   Установите впускную трубку компрессора в сборе, установите крепёжные болты всасывающей трубки компрессора в сборе (1 шт.). Q1840820F61 Шестигранный фланцевый болт Момент затяжки: 9±1 Н·м

   ⚙︎ 9±1 Н·м🔧 головка 10 ммQ1840820F61

8.

   8

   Установите выпускную трубку компрессора в сборе, установите крепёжные болты выпускной трубки компрессора в сборе (1 шт.). Q1840820F61 Шестигранный фланцевый болт Момент затяжки: 9±1 Н·м

   ⚙︎ 9±1 Н·м🔧 головка 10 ммQ1840820F61

9.

   9

   Установите разъём высоковольтного жгута проводов компрессора с электроприводом в сборе (1 шт.).

Моменты затяжки — сводка

Сопутствующие калибровки: выполняются на фирменном оборудовании Li Auto

• Процедура замены компрессора с электроприводом в сборе
• Приведение в соответствие версии программного обеспечения и версии прошивки автомобиля
