Правая опора переднего силового агрегата в сборе

Специальный инструмент

№	Код	Наименование	Вид	Назначение
1	LBZ8KL9WK2	Опоры переднего и заднего подрамников		Предназначено для вспомогательной поддержки при снятии и установке переднего подрамника с передним приводом, заднего подрамника с электроприводом и заднего электропривода. Обеспечивает плавное опускание подрамника и электропривода.
2	OA4LBVSG94	Опоры переднего и заднего подрамников		Предназначено для вспомогательной поддержки при снятии и установке переднего подрамника с передним приводом, заднего подрамника с электроприводом и заднего электропривода. Обеспечивает плавное опускание подрамника и электропривода
3	VZF9NWYP6T	Платформа для подъёма батареи (электрогидравлическая)		Подъём и опускание аккумуляторной батареи

Подготовительные работы 5

1. Двери автомобиля книга владельца
2. Открытие и закрытие капота
3. Передняя защита моторного отсека
4. Правая защита моторного отсека в сборе
5. Декоративный кожух двигателя в сборе

Снятие 2 шагов

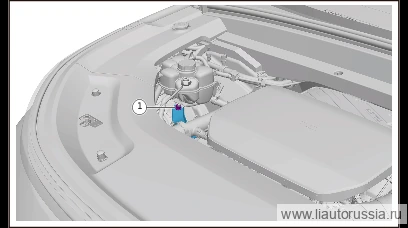

1.

   1

   Зафиксируйте модуль двигателя (ДВС) в сборе и многорежимный электропривод в сборе с помощью «подвески для двигателя» в сочетании с «ремонтным подъёмным кронштейном двигателя», выверните крепёжную гайку правой опоры переднего силового агрегата в сборе (1 шт.). Перед каждой операцией проверяйте надёжность вспомогательных приспособлений, запрещается использовать небезопасные приспособления. Поверхность пола должна быть прочной и ровной, запрещается работать на поверхности без противоскользящего покрытия и при наличии масла, жидкости и т.п.

   🔧 гаечный ключ Внимание: ● При выполнении операции по возможности уменьшите высоту автомобиля, для обеспечения безопасности должен присутствовать наблюдающий, чтобы избежать опасной ситуации 15 мм

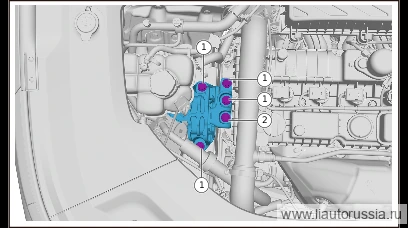

2.

   2

   Выверните крепёжный болт правой опоры переднего силового агрегата в сборе (5 шт.), снимите правую опору переднего силового агрегата в сборе.

   🔧 головка Внимание: X01-89185032 болт с шестигранной фланцевой головкой является одноразовой деталью, при каждой разборке и сборке необходимо заменять его новой деталью 15 ммX01-89185032одноразовая деталь

Установка 2 шагов

1.

   1

   Используя «подвеску двигателя» в сочетании с «ремонтным подъёмным кронштейном двигателя», зафиксируйте модуль двигателя в сборе и мультимодальный электропривод в сборе, установите правую опору переднего силового агрегата в сборе, установите крепёжный болт правой опоры переднего силового агрегата в сборе (5 шт.). X01-89185032 Шестигранный фланцевый болт Момент затяжки: 90±10 Н·м

   ⚙︎ 90±10 Н·м🔧 Головка Внимание: X01-89185032 шестигранный фланцевый болт является деталью одноразового использования, после каждой операции снятия/установки необходимо заменить на новую деталь 15 ммX01-89185032одноразовая деталь

   Примечание

   • При выполнении операции по возможности снизьте высоту автомобиля, необходимо, чтобы кто-то обеспечивал контроль безопасности во избежание опасных ситуаций.
   • Перед каждой операцией проверяйте надёжность вспомогательных инструментов, запрещается использовать ненадёжные инструменты.
   • Поверхность пола должна быть прочной и ровной, запрещается работать на поверхности без противоскользящего покрытия, с маслом или другой жидкостью.

2.

   2

   Установите крепежную гайку правой опоры переднего привода в сборе (1 шт.). Самоконтрящаяся гайка с шестигранной фланцевой головкой и неметаллической вставкой Q33910T13F70 Момент затяжки: 60±5 Н·м

   ⚙︎ 60±5 Н·м🔧 ключ 15 мм

Моменты затяжки — сводка
