Компоненты воздушного фильтра — Впускной патрубок воздушного фильтра в сборе
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 3
- Двери автомобиля книга владельца
- Открытие и закрытие капота
- Передняя защита моторного отсека
Снятие 3 шагов
-
Отсоедините крепёжную защёлку секционного троса замка капота в сборе (1 шт.), отведите секционный трос замка капота в сборе в сторону.
-

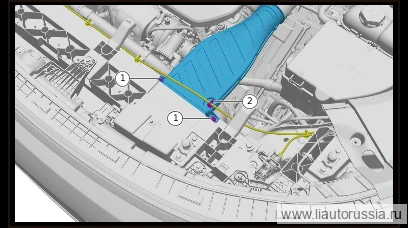

Выверните крепёжный болт впускного патрубка воздушного фильтра в сборе (2 шт.).
🔧 головка 10 мм -

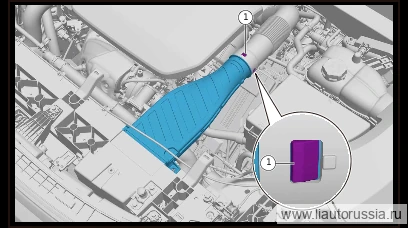

Отсоедините впускной патрубок воздушного фильтра в сборе от впускного шланга воздушного фильтра, снимите впускной патрубок воздушного фильтра в сборе.
Установка 3 шагов
-
Подсоедините впускной патрубок воздушного фильтра в сборе к впускному шлангу воздушного фильтра.
-
Установите крепёжный болт впускного патрубка воздушного фильтра в сборе (2 шт.). Комбинированное изделие из шестигранного болта и плоской шайбы Q140B0625F36L Момент затяжки: 9±1 Н·м
⚙︎ 9±1 Н·м🔧 головка 10 мм -
Установите крепёжную защёлку секционного троса замка капота в сборе (1 шт.).
Моменты затяжки — сводка
| Операция | Момент |
|---|---|
| Установите крепёжный болт впускного патрубка воздушного фильтра в сбор… | 9±1 Н·м |
