Патрубок отвода воздуха интеркулера в сборе Ⅰ
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 4
- Двери автомобиля книга владельца
- Включение режима подъёма автомобиля
- Подъём и опускание автомобиля
- Нижняя защита переднего бампера в сборе
Снятие 2 шагов
-

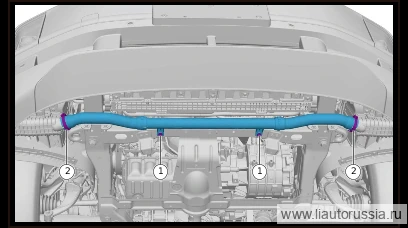

Выверните фиксирующие болты патрубка отвода воздуха интеркулера в сборе Ⅰ (2 шт.).
🔧 головка 10 мм -
Ослабьте фиксирующий хомут патрубка отвода воздуха интеркулера в сборе Ⅰ и фиксирующий хомут патрубка отвода воздуха интеркулера Ⅲ (2 шт.), снимите патрубок отвода воздуха интеркулера в сборе Ⅰ.
🔧 головка 7 мм
Установка 2 шагов
-
Установите патрубок отвода воздуха интеркулера в сборе Ⅰ, затяните фиксирующий хомут патрубка отвода воздуха интеркулера Ⅰ и фиксирующий хомут патрубка отвода воздуха интеркулера Ⅲ (2 шт.). 5 Н·м
⚙︎ 6±0.5 Н·м🔧 головка Момент затяжки: 6±0 7 мм -
Установите фиксирующие болты патрубка отвода воздуха интеркулера в сборе Ⅰ (2 шт.). Болт с шестигранной головкой и плоской шайбой в сборе Q140B0630F71L Момент затяжки: 9±1 Н·м
⚙︎ 9±1 Н·м🔧 головка 10 мм
Моменты затяжки — сводка
| Операция | Момент |
|---|---|
| Установите патрубок отвода воздуха интеркулера в сборе Ⅰ, затяните фик… | 6±0.5 Н·м |
| Установите фиксирующие болты патрубка отвода воздуха интеркулера в сбо… | 9±1 Н·м |
