Отводящий шланг радиатора
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
⚠ Предупреждения
- Когда система охлаждения находится в состоянии высокой температуры, запрещается открывать крышку расширительного бачка во избежание выброса охлаждающей жидкости и получения ожогов.
- При снятии и установке хомутов крепления на обоих концах трубки обязательно используйте клещи для хомутов трубок, применение плоскогубцев, переставных клещей и других инструментов запрещается, иначе это повредит хомут и нарушит уплотнение.
- Компоненты системы охлаждения расположены рядом с высоковольтными компонентами, следует избегать попадания брызг охлаждающей жидкости на высоковольтные компоненты.
- После завершения установки опустите автомобиль на землю; в этот момент не перемещайте автомобиль — нажмите на экране «Выход из режима подъёма», система автоматически произведёт накачку, после завершения накачки автомобиль можно перемещать по необходимости.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 8
- Двери автомобиля книга владельца
- Открытие и закрытие капота
- Включение режима подъёма автомобиля
- Передняя защита моторного отсека
- Компоненты воздушного фильтра — Впускной патрубок воздушного фильтра в сборе
- Декоративный кожух двигателя в сборе
- Подъём и опускание автомобиля
- Нижняя защита переднего бампера в сборе
Снятие 3 шагов
-

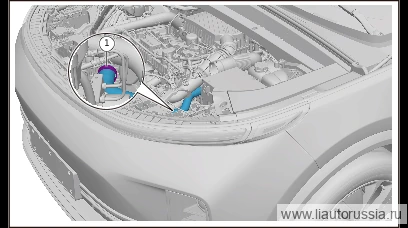

Ослабьте хомут крепления отводящего шланга радиатора (1 шт.), отсоедините отводящий шланг радиатора от термостата в сборе.
-

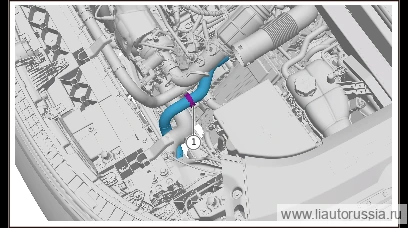

Ослабьте хомут крепления отводящего шланга радиатора (1 шт.), отсоедините отводящий шланг радиатора от радиатора двигателя в сборе.
-

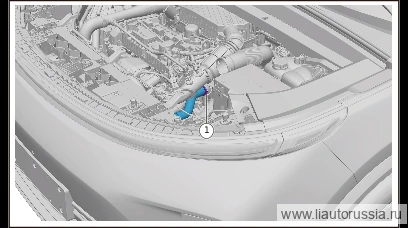

Расстыкуйте фиксатор крепления отводящего шланга радиатора (1 шт.), снимите отводящий шланг радиатора.
Установка 3 шагов
-
Установите отводящий шланг радиатора, установите фиксатор крепления отводящего шланга радиатора (1 шт.).
-
Подсоедините отводящий шланг радиатора к радиатору двигателя в сборе, установите хомут крепления отводящего шланга радиатора (1 шт.).
-
Подсоедините отводящий шланг радиатора к термостату в сборе, установите хомут крепления отводящего шланга радиатора (1 шт.).
