Впускная трубка интеркулера I
Система впуска · Li L7 2022–2023 · стр. 803–804 оригинала
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 4
- Двери автомобиля книга владельца
- Открытие и закрытие капота
- Передняя защита моторного отсека
- Компоненты воздушного фильтра — Впускной патрубок воздушного фильтра в сборе
Снятие 1 шагов
-

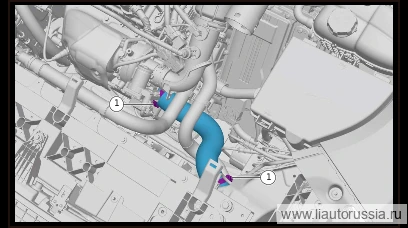

Ослабьте фиксирующий хомут(2 шт.) впускной трубки интеркулера I, снимите впускную трубку интеркулера I.
🔧 головка 7 мм
Установка 1 шагов
-
Установите впускную трубку интеркулера I, затяните фиксирующий хомут(2 шт.) впускной трубки интеркулера I. 5 Н·м
⚙︎ 6±0.5 Н·м🔧 головка 7 мм Момент затяжки: 6±0
Моменты затяжки — сводка
| Операция | Момент |
|---|---|
| Установите впускную трубку интеркулера I, затяните фиксирующий хомут(2… | 6±0.5 Н·м |
