Подводящий шланг радиатора
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
⚠ Предупреждения
- Когда система охлаждения находится в состоянии высокой температуры, запрещается открывать крышку расширительного бачка во избежание выброса охлаждающей жидкости и получения ожогов.
- При снятии и установке хомутов крепления на обоих концах трубки обязательно используйте клещи для хомутов трубок, применение плоскогубцев, переставных клещей и других инструментов запрещается, иначе это повредит хомут и нарушит уплотнение.
- Компоненты системы охлаждения расположены рядом с высоковольтными компонентами, следует избегать попадания брызг охлаждающей жидкости на высоковольтные компоненты.
- После завершения установки опустите автомобиль на землю; в этот момент не перемещайте автомобиль — нажмите на экране «Выход из режима подъёма», система автоматически произведёт накачку, после завершения накачки автомобиль можно перемещать по необходимости.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 8
- Двери автомобиля книга владельца
- Открытие и закрытие капота
- Включение режима подъёма автомобиля
- Передняя защита моторного отсека
- Компоненты воздушного фильтра — Впускной патрубок воздушного фильтра в сборе
- Декоративный кожух двигателя в сборе
- Подъём и опускание автомобиля
- Нижняя защита переднего бампера в сборе
Снятие 4 шагов
-
Ослабьте хомут крепления патрубка возврата газа радиатора высокотемпературного контура (1 шт.), отсоедините патрубок возврата газа радиатора высокотемпературного контура от подводящего шланга радиатора.
-

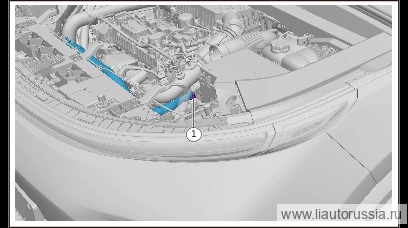

Ослабьте хомут крепления подводящего шланга радиатора (1 шт.), отсоедините подводящий шланг радиатора от термостата в сборе.
-

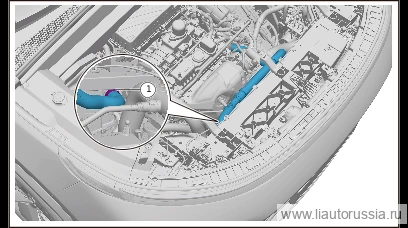

Ослабьте хомут крепления подводящего шланга радиатора (1 шт.), отсоедините подводящий шланг радиатора от радиатора двигателя в сборе.
-

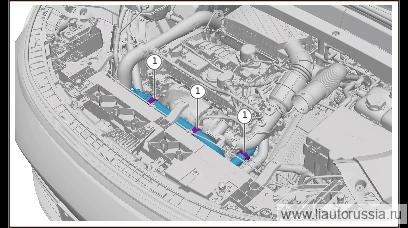

Отсоедините фиксатор крепления подводящего шланга радиатора (3 шт.), снимите подводящий шланг радиатора.
Установка 4 шагов
-
Установите подводящий шланг радиатора, установите фиксатор крепления подводящего шланга радиатора (3 шт.).
-
Подсоедините подводящий шланг радиатора к радиатору двигателя в сборе, установите хомут крепления подводящего шланга радиатора (1 шт.).
-
Подсоедините подводящий шланг радиатора к термостату в сборе, установите хомут крепления подводящего шланга радиатора (1 шт.).
-
Подсоедините патрубок возврата газа радиатора высокотемпературного контура к подводящему шлангу радиатора, установите хомут крепления патрубка возврата газа радиатора высокотемпературного контура (1 шт.).
