Подкрылок правого переднего колеса в сборе
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
- После завершения установки опустите автомобиль, чтобы он встал на землю, следя за тем, чтобы в этот момент автомобиль не перемещался.
- Нажмите на экране «Выйти из режима подъёмника» — система автоматически начнёт накачку.
- После завершения накачки автомобиль можно перемещать по мере необходимости.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 5
- Двери автомобиля книга владельца
- Включение режима подъёма автомобиля
- Подъём и опускание автомобиля
- Колесо в сборе (алюминиевое)
- Накладка правой передней колёсной арки в сборе
Снятие 6 шагов
-

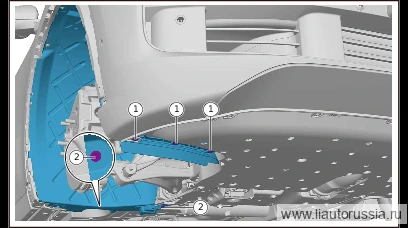

Выверните крепёжные винты (3 шт.) правого переднего подкрылка в сборе.
🔧 головка-бита T25X01-89146620одноразовая детальПримечание. X01-89146620 болт с шестигранной головкой и внутренним шестигранным (Torx) приводом в комплекте с пружинной и плоской шайбами — деталь одноразового использования, при каждом демонтаже/монтаже необходимо заменять на новую деталь. -
Выверните крепёжные болты(2 шт.) подкрылка правого переднего колеса в сборе.
🔧 Торцевая головка 10 мм -

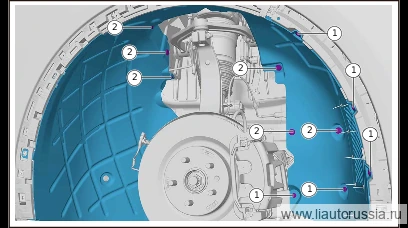

Выверните крепёжные винты (5 шт.) подкрылка правого переднего колеса в сборе.
🔧 бита-насадка T25 -

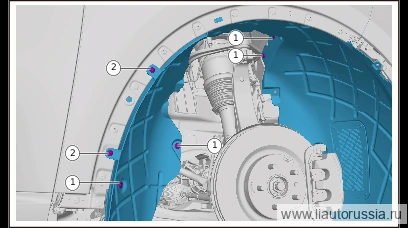

Снимите фиксаторы (6 шт.) подкрылка правого переднего колеса в сборе.
-
Выверните крепёжные винты (2 шт.) подкрылка правого переднего колеса в сборе.
🔧 бита-насадка T25 -
Снимите крепёжные клипсы (4 шт.) правого переднего подкрылка в сборе, снимите правый передний подкрылок в сборе.
Установка 7 шагов
-
Установите подкрылок правого переднего колеса в сборе, установите фиксирующие защёлки(4 шт.) подкрылка правого переднего колеса в сборе.
-
Установите крепёжные винты (2 шт.) подкрылка правого переднего колеса в сборе. M01-89274816 Винт самонарезающий с цилиндрической головкой, фланцем и внутренним шестигранным фигурным шлицем Момент затяжки: 1.5±1 Н·м
⚙︎ 1.5±1 Н·м🔧 бита-насадка T25M01-89274816 -
Установите фиксаторы (6 шт.) подкрылка правого переднего колеса в сборе.
-
Установите крепёжные винты (5 шт.) правого переднего подкрылка в сборе. M01-89274816 Саморез с внутренним шестигранным (Torx) приводом, цилиндрической головкой и фланцем. Момент затяжки: 1.5±1 Н·м.
⚙︎ 1.5±1 Н·м🔧 головка-бита T25M01-89274816 -
Установите крепёжные болты(2 шт.) подкрылка правого переднего колеса в сборе. X01-89146620 Болт с шестигранной головкой и внутренним шлицем TORX в комплекте с пружинной и плоской шайбами Момент затяжки: 6.0±1 Н·м
⚙︎ 6.0±1 Н·м🔧 Торцевая головка Примечание: X01-89146620 Болт с шестигранной головкой и внутренним шлицем TORX в комплекте с пружинной и плоской шайбами является деталью одноразового использования, при каждом демонтаже и монтаже необходимо заменять его новой деталью 10 ммX01-89146620одноразовая деталь -
Установите крепёжные винты (3 шт.) подкрылка правого переднего колеса в сборе. M01-89274816 Винт самонарезающий с цилиндрической головкой, фланцем и внутренним шестигранным фигурным шлицем Момент затяжки:
M01-89274816 -
5±1 Н·м
🔧 Головка-бита T25
Моменты затяжки — сводка
| Операция | Момент |
|---|---|
| Установите крепёжные винты (2 шт.) подкрылка правого переднего колеса… | 1.5±1 Н·м |
| Установите крепёжные винты (5 шт.) правого переднего подкрылка в сборе… | 1.5±1 Н·м |
| Установите крепёжные болты(2 шт.) подкрылка правого переднего колеса в… | 6.0±1 Н·м |
