Задняя монтажная поперечина нижней защиты переднего бампера в сборе
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
- После завершения установки опустите автомобиль до соприкосновения с полом.
- Не перемещайте автомобиль в этот момент.
- Нажмите на экране «Выйти из режима подъёма», система автоматически начнёт накачку.
- По завершении накачки автомобиль можно перемещать по необходимости.

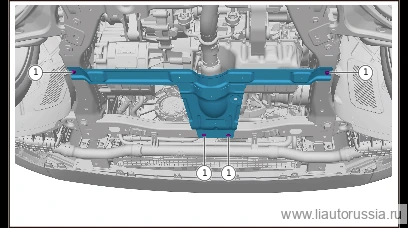

Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 4
- Двери автомобиля книга владельца
- Включение режима подъёма автомобиля
- Подъём и опускание автомобиля
- Нижняя защита переднего бампера в сборе
Снятие 1 шагов
-
Выверните крепёжные болты заднего монтажного поперечного кронштейна нижней защиты переднего бампера в сборе (4 шт.), снимите задний монтажный поперечный кронштейн нижней защиты переднего бампера в сборе.
🔧 торцевая головка Примечание: комплект болта Q146B0622F62LS с шестигранной головкой, пружинной шайбой и плоской шайбой является одноразовой деталью, при каждом демонтаже/монтаже необходимо заменять его на новую деталь 10 ммодноразовая деталь
Установка 1 шагов
-
Установите заднюю монтажную поперечину нижней защиты переднего бампера в сборе, установите крепёжные болты задней монтажной поперечины нижней защиты переднего бампера в сборе (4 шт.). Комплект шестигранного болта Q146B0622F62LS, пружинной шайбы и плоской шайбы Момент затяжки: 9±1 Н·м
⚙︎ 9±1 Н·м🔧 головка Примечание: комплект шестигранного болта Q146B0622F62LS, пружинной шайбы и плоской шайбы является одноразовой деталью, при каждой разборке и сборке необходимо заменять новыми деталями 10 ммодноразовая деталь
Моменты затяжки — сводка
| Операция | Момент |
|---|---|
| Установите заднюю монтажную поперечину нижней защиты переднего бампера… | 9±1 Н·м |
