Компоненты переднего стабилизатора поперечной устойчивости — левая соединительная тяга переднего стабилизатора поперечной устойчивости в сборе
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
- После завершения установки опустите автомобиль до соприкосновения с полом.
- Не перемещайте автомобиль в этот момент.
- Нажмите на экране «Выйти из режима подъёма», система автоматически начнёт накачку.
- По завершении накачки автомобиль можно перемещать по необходимости.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 4
- Двери автомобиля книга владельца
- Включение режима подъёма автомобиля
- Подъём и опускание автомобиля
- Колесо в сборе (алюминиевое)
Снятие 2 шагов
-

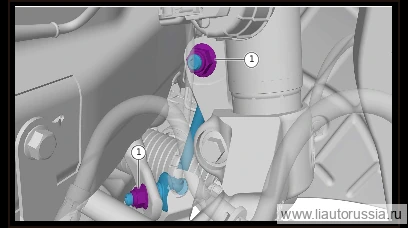

С помощью инструмента зафиксируйте винт левой соединительной тяги переднего стабилизатора поперечной устойчивости в сборе (1 шт.), выверните крепёжную гайку (1 шт.).
🔧 Комбинированный ключ 18 мм -
Отсоедините левую соединительную тягу переднего стабилизатора в сборе от корпуса переднего поперечного стабилизатора, снимите левую соединительную тягу переднего стабилизатора в сборе.
Примечание. При демонтаже левой соединительной тяги переднего стабилизатора в сборе необходимо зафиксировать шпильку шестигранным ключом на 6 мм, одновременно выворачивая крепёжную гайку рожковым ключом на 18 мм.
Установка 2 шагов
-
Установите левую соединительную тягу переднего стабилизатора в сборе, подсоедините левую соединительную тягу переднего стабилизатора в сборе к нижнему кронштейну левого переднего амортизатора в сборе.
-
С помощью инструмента зафиксируйте винт левой соединительной тяги переднего стабилизатора поперечной устойчивости в сборе (1 шт.), установите крепёжную гайку (1 шт.). Q33912T13F70 Самоконтрящаяся гайка с шестигранной фланцевой головкой и неметаллической вставкой Момент затяжки: 100±10 Н·м
⚙︎ 100±10 Н·м🔧 Комбинированный ключ Внимание: При установке левой соединительной тяги переднего стабилизатора поперечной устойчивости в сборе необходимо зафиксировать винт шестигранным ключом на 6 мм, одновременно затягивая крепёжную гайку комбинированным ключом на 18 мм 18 мм
Моменты затяжки — сводка
| Операция | Момент |
|---|---|
| С помощью инструмента зафиксируйте винт левой соединительной тяги пере… | 100±10 Н·м |
