Подкрылок левого переднего колеса в сборе
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
- После завершения установки опустите автомобиль, чтобы он встал на землю, следя за тем, чтобы в этот момент автомобиль не перемещался.
- Нажмите на экране «Выйти из режима подъёмника» — система автоматически начнёт накачку.
- После завершения накачки автомобиль можно перемещать по мере необходимости.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 5
- Двери автомобиля книга владельца
- Включение режима подъёма автомобиля
- Подъём и опускание автомобиля
- Колесо в сборе (алюминиевое)
- Накладка арки левого переднего колеса в сборе
Снятие 6 шагов
-

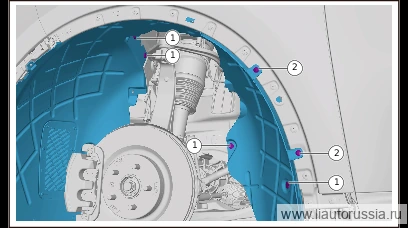

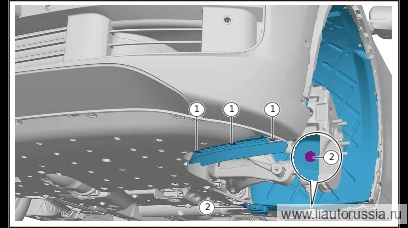

Выверните крепёжные винты(3 шт.) подкрылка левого переднего колеса в сборе.
🔧 Торцевая головка-бита Примечание: X01-89146620 Болт с шестигранной головкой и внутренним шлицем TORX в комплекте с пружинной и плоской шайбами является деталью одноразового использования, при каждом демонтаже и монтаже необходимо заменять его новой деталью T25X01-89146620одноразовая деталь -
Выверните крепёжные болты (2 шт.) подкрылка левого переднего колеса в сборе.
🔧 торцевая головка 10 мм -

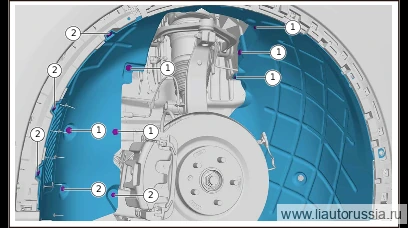

Выверните фиксирующие винты (5 шт.) подкрылка левого переднего колеса в сборе.
🔧 Головка-бита T25 -
Снимите крепёжные клипсы (6 шт.) левого переднего подкрылка в сборе.
-
Выверните фиксирующие винты (2 шт.) подкрылка левого переднего колеса в сборе.
🔧 Головка-бита T25 -
Снимите фиксирующие защёлки(4 шт.) подкрылка левого переднего колеса в сборе, снимите подкрылок левого переднего колеса в сборе.
Установка 7 шагов
-
Установите подкрылок левого переднего колеса в сборе, установите фиксирующие защёлки (4 шт.) подкрылка левого переднего колеса в сборе.
-
Установите фиксирующие винты (2 шт.) подкрылка левого переднего колеса в сборе. M01-89274816 Винт самонарезающий с фланцевой головкой и внутренним шестигранником Torx Момент затяжки: 1.5±1 Н·м
⚙︎ 1.5±1 Н·м🔧 Головка-бита T25M01-89274816 -
Установите крепёжные клипсы (6 шт.) левого переднего подкрылка в сборе.
-
Установите крепёжные винты(5 шт.) подкрылка левого переднего колеса в сборе. M01-89274816 Винт самонарезающий фланцевый с цилиндрической головкой и внутренним шлицем TORX Момент затяжки: 1.5±1 Н·м
⚙︎ 1.5±1 Н·м🔧 Торцевая головка-бита T25M01-89274816 -
Установите крепёжные болты (2 шт.) подкрылка левого переднего колеса в сборе. X01-89146620 Комплект болта с шестигранной головкой и внутренним фигурным (звёздообразным) шестигранником, пружинной шайбы и плоской шайбы Момент затяжки: 6.0±1 Н·м
⚙︎ 6.0±1 Н·м🔧 торцевая головка Внимание: X01-89146620 Комплект болта с шестигранной головкой и внутренним фигурным (звёздообразным) шестигранником, пружинной шайбы и плоской шайбы — одноразовая деталь, при каждом демонтаже необходимо заменять на новую 10 ммX01-89146620одноразовая деталь -
Установите фиксирующие винты (3 шт.) подкрылка левого переднего колеса в сборе. M01-89274816 Винт самонарезающий с фланцевой головкой и внутренним шестигранником Torx Момент затяжки:
M01-89274816 -
5±1 Н·м
🔧 Головка-бита T25
Моменты затяжки — сводка
| Операция | Момент |
|---|---|
| Установите фиксирующие винты (2 шт.) подкрылка левого переднего колеса… | 1.5±1 Н·м |
| Установите крепёжные винты(5 шт.) подкрылка левого переднего колеса в… | 1.5±1 Н·м |
| Установите крепёжные болты (2 шт.) подкрылка левого переднего колеса в… | 6.0±1 Н·м |
