Накладка арки левого переднего колеса в сборе
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
- При демонтаже не повредите лакокрасочное покрытие.
- После установки опустите автомобиль так, чтобы он встал на колёса; в этот момент не перемещайте автомобиль, нажмите на экране «Выйти из режима подъёма» — система автоматически выполнит накачку, после завершения накачки автомобиль можно перемещать по необходимости.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 3
- Двери автомобиля книга владельца
- Включение режима подъёма автомобиля
- Подъём и опускание автомобиля
Снятие 4 шагов
-

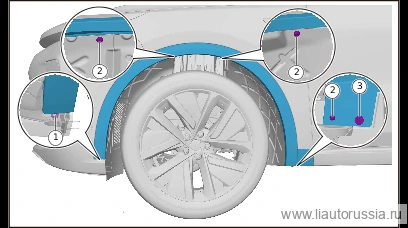

Выверните фиксирующие болты (1 шт.) накладки левой передней колёсной арки в сборе.
🔧 Торцевая головка 10 мм -
Выверните крепёжные винты (3 шт.) накладки левой передней колёсной арки в сборе, с помощью пластиковой лопатки отсоедините крепёжные клипсы.
🔧 головка-бита T30Примечание. Снимите оставшиеся на кузове крепёжные клипсы, замените их на новые. -
Снимите накладку арки левого переднего колеса в сборе.
-
Видео слева — видео демонтажа и монтажа накладки арки переднего колеса в сборе, используйте его в качестве справки при демонтаже и монтаже.
Установка 3 шагов
-
Установите накладку арки левого переднего колеса в сборе.
-
Установите фиксирующие винты (3 шт.) накладки левой передней колёсной арки в сборе. M01-89274816 Винт самонарезающий с фланцевой головкой и внутренним шестигранником Torx Момент затяжки: 2±0.5 Н·м
⚙︎ 2±0.5 Н·м🔧 Головка-бита T30M01-89274816 -
Установите крепёжные болты (1 шт.) накладки левой передней колёсной арки в сборе. X01-89146620 Болт с шестигранной головкой и внутренним шестигранным (Torx) приводом в комплекте с пружинной и плоской шайбами. Момент затяжки: 6±1 Н·м.
⚙︎ 6±1 Н·м🔧 головка 10 ммX01-89146620
Моменты затяжки — сводка
| Операция | Момент |
|---|---|
| Установите фиксирующие винты (3 шт.) накладки левой передней колёсной… | 2±0.5 Н·м |
| Установите крепёжные болты (1 шт.) накладки левой передней колёсной ар… | 6±1 Н·м |
