Передний глушитель в сборе
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
⚠ Предупреждения
- Во время работы рэндж-экстендера трубопроводы системы выпуска сильно нагреваются, поэтому необходимо заглушить рэндж-экстендер и выполнять демонтаж только после остывания трубопроводов системы выпуска до комнатной температуры, иначе раскалённые детали могут вызвать ожоги.
- Уплотнительную прокладку впускной/выпускной трубы глушителя нельзя использовать повторно, необходимо заменить её на новую.
- Поскольку передний глушитель в сборе имеет большую длину, при демонтаже/монтаже требуется одновременная работа двух специалистов по ремонту либо использование подходящего инструмента для поддержки, чтобы избежать повреждения в месте соединения переднего глушителя с системой очистки отработавших газов в сборе.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 5
- Двери автомобиля книга владельца
- Включение режима подъёма автомобиля
- Подъём и опускание автомобиля
- Нижняя защита переднего бампера в сборе
- Задняя монтажная поперечина нижней защиты переднего бампера в сборе
Снятие 4 шагов
-

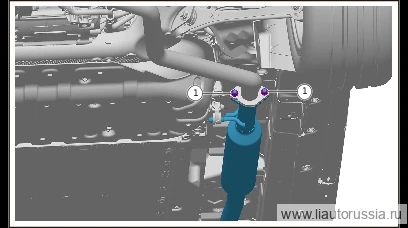

Выверните крепёжную гайку заднего глушителя в сборе (2 шт.), отсоедините соединение переднего глушителя в сборе с задним глушителем в сборе.
🔧 головка 15 мм Внимание: шестигранная фланцевая гайка с мелкой резьбой Q32310T13F61 является деталью одноразового использования, при каждой разборке/сборке необходимо заменять её на новуюодноразовая детальПримечание. Обязательно дождитесь остывания температуры трубопроводов глушителя перед демонтажем во избежание ожогов от высокой температуры! -

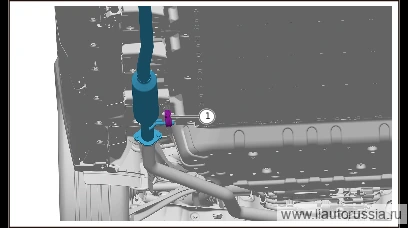

Отсоедините подвеску глушителя выпускной системы (1 шт.).
🔧 инструмент для демонтажа подвесок выпускной трубы Предупреждение: Обязательно дождитесь остывания температуры трубопроводов глушителя перед демонтажем во избежание ожогов от высокой температуры! -

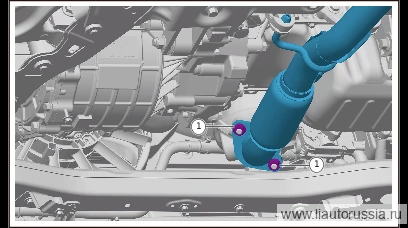

Выверните гайку соединения переднего глушителя в сборе с системой очистки отработавших газов в сборе (2 шт.), отсоедините соединение переднего глушителя в сборе с системой очистки отработавших газов в сборе.
🔧 головка 15 мм Внимание: шестигранная фланцевая гайка с мелкой резьбой Q32310T13F61 является деталью одноразового использования, при каждой разборке/сборке необходимо заменять её на новуюодноразовая детальПримечание. Обязательно дождитесь остывания температуры трубопроводов глушителя перед демонтажем во избежание ожогов от высокой температуры! -

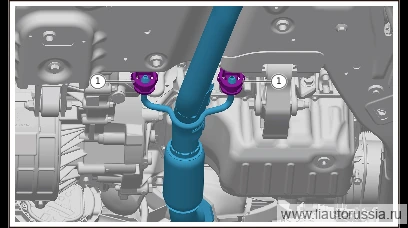

Отсоедините соединение переднего глушителя в сборе с подвеской глушителя выпускной системы (2 шт.), снимите передний глушитель в сборе.
🔧 инструмент для демонтажа подвесок выпускной трубы Предупреждение: Обязательно дождитесь остывания температуры трубопроводов глушителя перед демонтажем во избежание ожогов от высокой температуры!
Установка 4 шагов
-

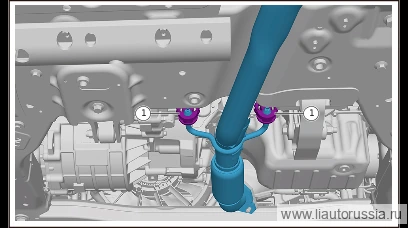

Подсоедините передний глушитель в сборе к подвеске глушителя выпускной системы (2 шт.).
🔧 инструмент для демонтажа подвесок выпускной трубы -
Подсоедините передний глушитель в сборе к заднему глушителю в сборе, установите крепёжную гайку заднего глушителя в сборе (2 шт.). Шестигранная фланцевая гайка с мелкой резьбой Q32310T13F61 Момент затяжки: 45±5 Н·м
⚙︎ 45±5 Н·м🔧 головка 15 мм Внимание: шестигранная фланцевая гайка с мелкой резьбой Q32310T13F61 является деталью одноразового использования, при каждой разборке/сборке необходимо заменять её на новуюодноразовая деталь -
Подсоедините передний глушитель в сборе к подвеске глушителя выпускной системы.
🔧 инструмент для демонтажа подвесок выпускной трубы -
Подсоедините передний глушитель в сборе к системе очистки отработавших газов в сборе, установите соединительную гайку переднего глушителя в сборе (2 шт.). Шестигранная фланцевая гайка с мелкой резьбой Q32310T13F61 Момент затяжки: 45±5 Н·м
⚙︎ 45±5 Н·м🔧 головка 15 мм Внимание: шестигранная фланцевая гайка с мелкой резьбой Q32310T13F61 является деталью одноразового использования, при каждой разборке/сборке необходимо заменять её на новуюодноразовая детальПримечание. Проверьте узел уплотнительной прокладки катализатора на предмет повреждений, при наличии повреждений — замените.
Моменты затяжки — сводка
| Операция | Момент |
|---|---|
| Подсоедините передний глушитель в сборе к заднему глушителю в сборе, у… | 45±5 Н·м |
| Подсоедините передний глушитель в сборе к системе очистки отработавших… | 45±5 Н·м |
