Компоненты впускных трубопроводов — Выходная трубка интеркулера VI
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 3
- Двери автомобиля книга владельца
- Открытие и закрытие капота
- Передняя защита моторного отсека
Снятие 2 шагов
-

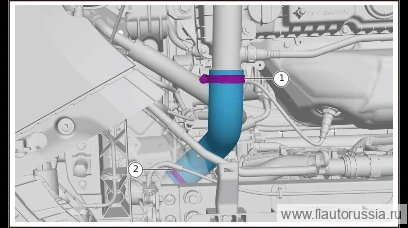

Ослабьте стяжной хомут (1 шт.) крепления выходной трубки интеркулера VI, отсоедините выходную трубку интеркулера VI от выходной трубки интеркулера VII, снимите выходную трубку интеркулера VI.
🔧 головка 7 мм -
Снимите стяжной хомут (1 шт.) крепления выходной трубки интеркулера VI, отсоедините выходную трубку интеркулера VI от выходной трубки интеркулера V.
🔧 клещи для одноухих бесступенчатых хомутов Внимание: одноухий бесступенчатый хомут является деталью одноразового использования, при каждой разборке/сборке необходимо устанавливать новую детальодноразовая деталь
Установка 2 шагов
-
Подсоедините выходную трубку интеркулера VI к выходной трубке интеркулера V, установите стяжной хомут (1 шт.) крепления выходной трубки интеркулера VI.
🔧 клещи для одноухих бесступенчатых хомутов -
Подсоедините выходную трубку интеркулера VI к выходной трубке интеркулера VII, затяните стяжной хомут (1 шт.) крепления выходной трубки интеркулера VI.
⚙︎ 6±0.5 Н·м🔧 головка Момент затяжки: 6±0,5 Н·м 7 мм
Моменты затяжки — сводка
| Операция | Момент |
|---|---|
| Подсоедините выходную трубку интеркулера VI к выходной трубке интеркул… | 6±0.5 Н·м |
