Поршень, шатун и коленчатый вал — Сигнальный диск
Блок двигателя в сборе · Li L7 2022–2023 · стр. 242–244 оригинала
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
⚠ Предупреждения
- Подъём необходимо выполнять силами двух специалистов по ремонту, координируя действия, чтобы избежать перекоса грузоподъёмного приспособления, иначе это может привести к травмам персонала, повреждению деталей или оборудования.
- При демонтаже и монтаже высоковольтных компонентов специалист по ремонту, имеющий удостоверение электрика по низковольтным работам (IC-карта), должен работать в высоковольтных диэлектрических перчатках, при этом необходимо обеспечить собственную электроизоляционную защиту; ношение металлических предметов на теле запрещено.
- Перед проведением ремонта и демонтажа/монтажа высоковольтных электрических компонентов обязательно выполните процедуру отключения высокого напряжения.
- При разборке и сборке многорежимного электропривода в сборе с двигателем используйте грузоподъёмное приспособление для подъёма многорежимного электропривода в сборе; в процессе разборки и сборки не допускайте нагружения демпфера крутильных колебаний.
- Болт с шестигранным фланцем Q1840820TF61S в данном месте является одноразовой деталью, при каждой разборке и сборке необходимо заменять его новым болтом.
- Болт маховика 1000099 в данном месте является одноразовой деталью, при каждой разборке и сборке необходимо заменять его новым болтом.
- При установке крепёжных болтов демпфера крутильных колебаний сначала предварительно затяните крепёжные болты демпфера крутильных колебаний, затем затягивайте до нормативного момента постепенно, за несколько циклов.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 52
- Двери автомобиля книга владельца
- Открытие и закрытие капота
- Включение режима подъёма автомобиля
- Двери багажника на электроприводе книга владельца
- Крышка багажника в сборе
- Крышка смотрового люка аккумуляторной батареи
- Аккумулятор книга владельца
- Высоковольтная система книга владельца
- Декоративный кожух двигателя в сборе
- Передняя защита моторного отсека
- Задний уплотнитель моторного отсека
- Левый уплотнитель моторного отсека
- Левая защита моторного отсека в сборе
- Правый уплотнитель моторного отсека
- Правая защита моторного отсека в сборе
- Компоненты воздушного фильтра — Впускной патрубок воздушного фильтра в сборе
- Впускной шланг воздушного фильтра
- Воздушный фильтр в сборе
- Компоненты топливного бака и трубопроводов — Трубка десорбции адсорбера в сборе III
- Впускная трубка интеркулера I
- Компоненты впускных трубопроводов — Выходная трубка интеркулера VI
- верхняя крышка электрощита моторного отсека
- Подъём и опускание автомобиля
- правая опора переднего силового агрегата в сборе
- Накладка арки левого переднего колеса в сборе
- Колесо в сборе (алюминиевое)
- Стопорная гайка приводного вала
- Подкрылок левого переднего колеса в сборе
- Накладка правой передней колёсной арки в сборе
- Колесо в сборе (алюминиевое)
- Стопорная гайка приводного вала
- Подкрылок правого переднего колеса в сборе
- Компонент переднего стабилизатора: правая соединительная тяга переднего стабилизатора в сборе
- Правый передний приводной вал в сборе
- Компоненты переднего стабилизатора поперечной устойчивости — левая соединительная тяга переднего стабилизатора поперечной устойчивости в сборе
- Левый передний приводной вал в сборе
- Подводящий шланг радиатора
- Отводящий шланг радиатора
- Шланг подпитки дополнительного бачка двигателя 3
- Нижняя защита переднего бампера в сборе
- Задняя монтажная поперечина нижней защиты переднего бампера в сборе
- Патрубок отвода воздуха интеркулера в сборе Ⅰ
- Компрессор с электроприводом в сборе
- Левая передняя нижняя защита днища
- защитная балка шасси
- Передний глушитель в сборе
- Слив и заправка масла переднего редуктора
- Слив и заправка охлаждающей жидкости электродвигателя и аккумуляторной батареи
- Слив и заправка охлаждающей жидкости увеличителя запаса хода и отопителя
- Мультирежимный электропривод в сборе
- Торсионный демпфер
- Обычный маховик
Снятие 1 шагов
-

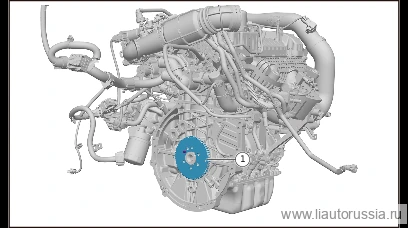

Снимите сигнальный диск.
Установка 1 шагов
-
Установите сигнальный диск.
Примечание. При установке сигнального диска установочный штифт коленчатого вала используется для позиционирования сигнального диска.
Сопутствующие калибровки: выполняются на фирменном оборудовании Li Auto
- Калибровка высоты
- Регулировка углов установки колёс (развал-схождение)
- Калибровка кругового обзора 360°
- Калибровка камер переднего вида, заднего вида и передней длиннофокусной камеры
- Калибровка камер кругового обзора
- Калибровка лидара
- Процедура обучения зубьям датчика положения коленчатого вала двигателя (ДВС)
