Обычный маховик

Специальный инструмент

№	Код	Наименование	Вид	Назначение
1	VIECU8GRZE	42P0028 Приспособление для фиксации маховика		Разборка и сборка коленчатого вала
2	ARW8ISD5QV	42P0028 Приспособление для фиксации маховика		Разборка и сборка коленчатого вала

Подготовительные работы 51

1. Двери автомобиля книга владельца
2. Открытие и закрытие капота
3. Включение режима подъёма автомобиля
4. Двери багажника на электроприводе книга владельца
5. Крышка багажника в сборе
6. Крышка смотрового люка аккумуляторной батареи
7. Аккумулятор книга владельца
8. Высоковольтная система книга владельца
9. Декоративный кожух двигателя в сборе
10. Передняя защита моторного отсека
11. Задний уплотнитель моторного отсека
12. Левый уплотнитель моторного отсека
13. Левая защита моторного отсека в сборе
14. Правый уплотнитель моторного отсека
15. Правая защита моторного отсека в сборе
16. Компоненты воздушного фильтра — Впускной патрубок воздушного фильтра в сборе
17. Впускной шланг воздушного фильтра
18. Воздушный фильтр в сборе
19. Компоненты топливного бака и трубопроводов — Трубка десорбции адсорбера в сборе III
20. Впускная трубка интеркулера I
21. Компоненты впускных трубопроводов — Выходная трубка интеркулера VI
22. верхняя крышка электрощита моторного отсека
23. Подъём и опускание автомобиля
24. правая опора переднего силового агрегата в сборе
25. Накладка арки левого переднего колеса в сборе
26. Колесо в сборе (алюминиевое)
27. Стопорная гайка приводного вала
28. Подкрылок левого переднего колеса в сборе
29. Накладка правой передней колёсной арки в сборе
30. Колесо в сборе (алюминиевое)
31. Стопорная гайка приводного вала
32. Подкрылок правого переднего колеса в сборе
33. Компонент переднего стабилизатора: правая соединительная тяга переднего стабилизатора в сборе
34. Правый передний приводной вал в сборе
35. Компоненты переднего стабилизатора поперечной устойчивости — левая соединительная тяга переднего стабилизатора поперечной устойчивости в сборе
36. Левый передний приводной вал в сборе
37. Подводящий шланг радиатора
38. Отводящий шланг радиатора
39. Шланг подпитки дополнительного бачка двигателя 3
40. Нижняя защита переднего бампера в сборе
41. Задняя монтажная поперечина нижней защиты переднего бампера в сборе
42. Патрубок отвода воздуха интеркулера в сборе Ⅰ
43. Компрессор с электроприводом в сборе
44. Левая передняя нижняя защита днища
45. защитная балка шасси
46. Передний глушитель в сборе
47. Слив и заправка масла переднего редуктора
48. Слив и заправка охлаждающей жидкости электродвигателя и аккумуляторной батареи
49. Слив и заправка охлаждающей жидкости увеличителя запаса хода и отопителя
50. Мультирежимный электропривод в сборе
51. Торсионный демпфер

Снятие 1 шагов

1.

   1

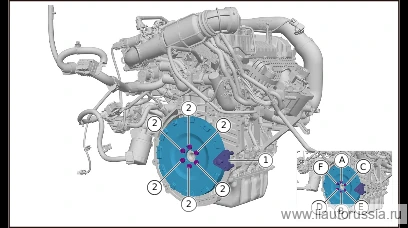

   Установите приспособление для фиксации коленчатого вала, зафиксируйте обычный маховик. 2. В алфавитном порядке последовательно выверните крепёжные болты обычного маховика (6 шт.), снимите обычный маховик.

   🔧 Торцовая головка (бита) Примечание: болт маховика 1000099 является одноразовой деталью, после каждой разборки и сборки необходимо заменять его новой деталью T55одноразовая деталь

Установка 2 шагов

1.

   1

   Установите обычный маховик, в алфавитном порядке последовательно установите крепёжные болты обычного маховика (6 шт.). Болт маховика 1000099 Момент затяжки: (30±3) Нм + (60±5)° При установке следите за положением установки сигнального диска, не допускайте повреждения.

   ⚙︎ (30±3) Н·м🔧 Торцовая головка (бита) Примечание: очистите резьбу отверстий под болты маховика в коленчатом валу T55одноразовая деталь

   Примечание

   • Болт маховика 1000099 является одноразовой деталью, при каждой разборке и сборке необходимо заменять его новым болтом.
   • При установке крепёжных болтов обычного маховика сначала затяните крепёжные болты обычного маховика моментом (30±3) Нм, затем дотяните на угол (60±5)°.
2. 2

   Снимите приспособление для фиксации коленчатого вала.

Моменты затяжки — сводка

Сопутствующие калибровки: выполняются на фирменном оборудовании Li Auto

• Калибровка высоты
• Регулировка углов установки колёс (развал-схождение)
• Калибровка кругового обзора 360°
• Калибровка камер переднего вида, заднего вида и передней длиннофокусной камеры
• Калибровка камер кругового обзора
• Калибровка лидара
• Процедура обучения зубьям датчика положения коленчатого вала двигателя (ДВС)
