Топливный бак и трубопроводные компоненты — Соединительная трубка Вентури II
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 3
- Двери автомобиля книга владельца
- Открытие и закрытие капота
- Декоративный кожух двигателя в сборе
Снятие 2 шагов
-

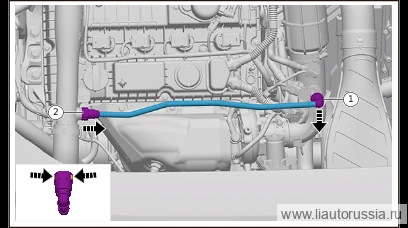

С помощью клещей для быстроразъёмных соединений разблокируйте разъём соединительной трубки Вентури II, в направлении, указанном стрелкой, отсоедините соединительную трубку Вентури II от впускного шланга двигателя в сборе.
-
С помощью клещей для быстроразъёмных соединений разблокируйте разъём соединительной трубки Вентури II, в направлении, указанном стрелкой, отсоедините соединительную трубку Вентури II от выпускного патрубка интеркулера VII, снимите соединительную трубку Вентури II.
Установка 1 шагов
-

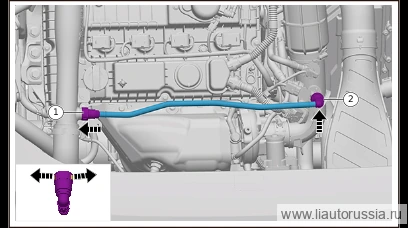

Установите соединительную трубку Вентури II, в направлении, указанном стрелкой, подсоедините соединительную трубку Вентури II к выпускному патрубку интеркулера VII.
Примечание- При подсоединении соединительной трубки Вентури II к выпускному патрубку интеркулера VII запрещается отклоняться от направления, указанного стрелкой, во избежание смещения уплотнительного кольца.
- Подсоедините соединительную трубку Вентури II к выпускному патрубку интеркулера VII до упора, при этом должен раздаться щелчок «клик». 2.
- В направлении, указанном стрелкой, подсоедините соединительную трубку Вентури II к впускному шлангу двигателя в сборе.
- При подсоединении соединительной трубки Вентури II к впускному шлангу двигателя в сборе запрещается отклоняться от направления, указанного стрелкой, во избежание смещения уплотнительного кольца.
- Подсоедините соединительную трубку Вентури II к впускному шлангу двигателя в сборе до упора, при этом должен раздаться щелчок «клик».
