Узел очистки выхлопных газов в сборе

Подготовительные работы 15

1. Двери автомобиля книга владельца
2. Включение режима подъёма автомобиля
3. Двери багажника на электроприводе книга владельца
4. Крышка багажника в сборе
5. Крышка смотрового люка аккумуляторной батареи
6. Аккумулятор книга владельца
7. Подъём и опускание автомобиля
8. Нижняя защита переднего бампера в сборе
9. Задняя монтажная поперечина нижней защиты переднего бампера в сборе
10. Открытие и закрытие капота
11. Передняя защита моторного отсека
12. Декоративный кожух двигателя в сборе
13. Агрегат двигателя в сборе, комплектующие — Передний датчик кислорода в сборе
14. Компоненты навесного оборудования блока двигателя в сборе — Задний датчик кислорода в сборе
15. Теплозащитный кожух турбокомпрессора

Снятие 5 шагов

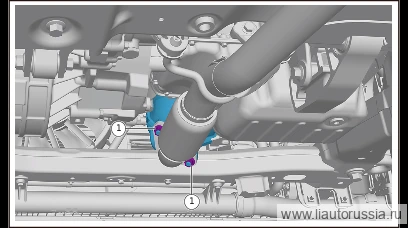

1.

   1

   Выверните крепёжную гайку узла очистки выхлопных газов (2 шт.), отсоедините узел очистки выхлопных газов от предварительного глушителя.

   🔧 головка Предупреждение: Обязательно дождитесь остывания температуры трубопроводов глушителя перед демонтажем во избежание ожога от высокой температуры! 16 мм

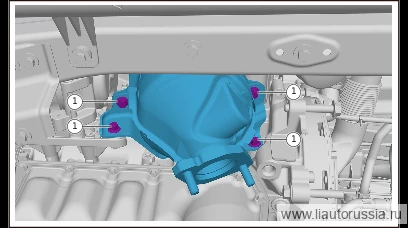

2.

   2

   Выверните крепёжный болт узла очистки выхлопных газов (4 шт.).

   🔧 головка Примечание: Q1840820F61 Болт с шестигранной фланцевой головкой — деталь одноразового использования, при каждой разборке/сборке необходимо заменять новой деталью 10 ммQ1840820F61одноразовая деталь

   Примечание. Обязательно дождитесь остывания температуры трубопроводов глушителя перед демонтажем во избежание ожога от высокой температуры!

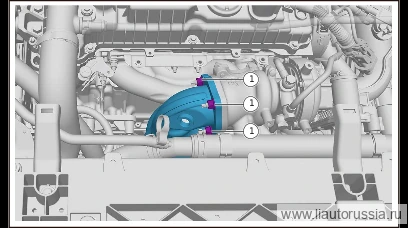

3.

   3

   Выверните стопорную гайку катализатора узла очистки выхлопных газов в сборе (3 шт.), снимите узел очистки выхлопных газов в сборе.

   🔧 головка Примечание: X0110000018 Стопорная гайка катализатора — деталь одноразового использования, при каждой разборке/сборке необходимо заменять новой деталью 13 ммX0110000018одноразовая деталь

   Примечание. Обязательно дождитесь остывания температуры трубопроводов глушителя перед демонтажем во избежание ожога от высокой температуры!

4.

   4

   Снимите прокладку катализатора в сборе.

   X01-10000019одноразовая деталь

   Примечание. X01-10000019прокладка катализатора в сборе является деталью одноразового использования, при каждом снятии и установке необходимо заменять её на новую деталь.

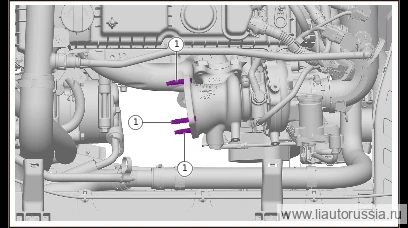

5.

   5

   Выверните шпильку турбокомпрессора выпускного коллектора (3 шт.).

   🔧 торцевая головка E8одноразовая деталь

   Примечание. Шпилька турбокомпрессора выпускного коллектора 1002834 является деталью одноразового использования, после каждого демонтажа необходимо устанавливать новую деталь.

Установка 5 шагов

1.

   1

   Установите шпильку выпускного коллектора-турбокомпрессора (3 шт.). Момент затяжки: 15(12.8~17.3) Н·м

   ⚙︎ 1512.8~17.3 Н·м🔧 E8 головка Примечание: 1002834 Шпилька выпускного коллектора-турбокомпрессора — деталь одноразового использования, при каждой разборке/сборке необходимо заменять новой детальюодноразовая деталь

2.

   2

   Установите прокладку катализатора в сборе.

   X01-10000019одноразовая деталь

   Примечание. X01-10000019прокладка катализатора в сборе является деталью одноразового использования, при каждом снятии и установке необходимо заменять её на новую деталь.
3. 3

   Установите узел очистки выхлопных газов в сборе, установите стопорную гайку катализатора узла очистки выхлопных газов в сборе (3 шт.). X0110000018 Стопорная гайка катализатора Момент затяжки: 30±3 Н·м

   ⚙︎ 30±3 Н·м🔧 головка Примечание: X0110000018 Стопорная гайка катализатора — деталь одноразового использования, при каждой разборке/сборке необходимо заменять новой деталью 13 ммX0110000018одноразовая деталь

4.

   4

   Установите крепёжный болт узла очистки выхлопных газов (4 шт.). Q1840820F61 Болт с шестигранной фланцевой головкой Момент затяжки: 23±2 Н·м

   ⚙︎ 23±2 Н·м🔧 головка Примечание: Q1840820F61 Болт с шестигранной фланцевой головкой — деталь одноразового использования, при каждой разборке/сборке необходимо заменять новой деталью 10 ммQ1840820F61одноразовая деталь

   Примечание. Проверьте уплотнительную прокладку катализатора в сборе на повреждения, при наличии повреждений — замените.

5.

   5

   Соедините узел очистки выхлопных газов с предварительным глушителем, установите крепёжную гайку узла очистки выхлопных газов (2 шт.). Q32310T13F61 Гайка с шестигранным фланцем, мелкий шаг резьбы Момент затяжки: 45±3 Н·м

   ⚙︎ 45±3 Н·м🔧 головка 16 мм

Моменты затяжки — сводка
