Быстросъёмный фиксатор
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 3
- Двери автомобиля книга владельца
- Открытие и закрытие капота
- Декоративный кожух двигателя в сборе
Снятие 2 шагов
-

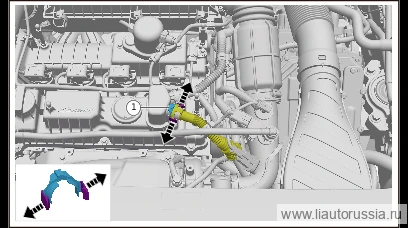

В направлении стрелки отломите выступ быстросъёмного фиксатора и снимите быстросъёмный фиксатор.
одноразовая детальПримечание. Быстросъёмный фиксатор является одноразовой деталью, при каждой разборке/сборке необходимо заменять его новой деталью. -

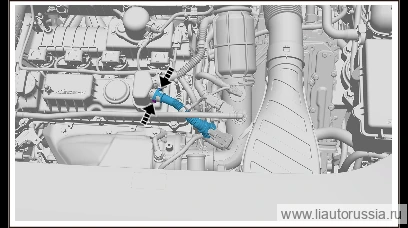

В направлении, указанном стрелкой, нажмите на штуцер трубопровода картерных газов в сборе и отсоедините трубопровод картерных газов в сборе от крышки головки блока цилиндров в сборе.
Установка 3 шагов
-
Установите быстросъёмный фиксатор.
одноразовая детальПримечание. Быстросъёмный фиксатор является одноразовой деталью, при каждой разборке/сборке необходимо заменять его новой деталью. -
Подсоедините трубопровод картерных газов в сборе к крышке головки блока цилиндров в сборе до упора.
-

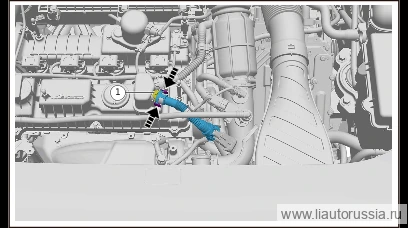

В направлении, указанном стрелкой, защёлкните выступ быстросъёмного фиксатора на трубопроводе картерных газов в сборе.
