Узел ГБЦ-ГБЦ в сборе (запрессованная)

Подготовительные работы 113

1. Двери автомобиля книга владельца
2. Открытие и закрытие капота
3. Включение режима подъёма автомобиля
4. Двери багажника на электроприводе книга владельца
5. Крышка багажника в сборе
6. Крышка смотрового люка аккумуляторной батареи
7. Аккумулятор книга владельца
8. Высоковольтная система книга владельца
9. Декоративный кожух двигателя в сборе
10. Передняя защита моторного отсека
11. Задний уплотнитель моторного отсека
12. Декоративный колпачок
13. Основной рычаг щётки стеклоочистителя в сборе
14. Дополнительный рычаг щётки стеклоочистителя в сборе
15. Левый уплотнитель моторного отсека
16. Левая защита моторного отсека в сборе
17. Правый уплотнитель моторного отсека
18. Правая защита моторного отсека в сборе
19. Облицовочная панель вентиляции переднего щита в сборе
20. Верхний узел второй защитной стенки в сборе
21. Кузов, передние компоненты — Передняя соединительная поперечина стаканов амортизаторов
22. Компоненты воздушного фильтра — Впускной патрубок воздушного фильтра в сборе
23. Впускной шланг воздушного фильтра
24. Воздушный фильтр в сборе
25. Компоненты впускных трубопроводов — Выходная трубка интеркулера VI
26. Впускная трубка интеркулера I
27. Компоненты топливного бака и трубопроводов — Трубка десорбции адсорбера в сборе III
28. Компоненты датчиков системы двигателя — Датчик температуры и давления впускного воздуха
29. Компоненты датчиков системы двигателя — Датчик температуры и давления впускного воздуха
30. Топливный бак и трубопроводные компоненты — Соединительная трубка Вентури II
31. Компоненты впускного трубопровода — Трубопровод выхода воздуха интеркулера в сборе Ⅲ
32. Компоненты навесного оборудования агрегата двигателя — Датчик давления диагностики десорбции
33. Воздушный фильтр (компонент)-Шланг впуска двигателя в сборе
34. Теплозащитный кожух турбокомпрессора
35. Агрегат двигателя в сборе, комплектующие — Передний датчик кислорода в сборе
36. Компоненты навесного оборудования блока двигателя в сборе — Задний датчик кислорода в сборе
37. Узел очистки выхлопных газов в сборе
38. Прокладка катализатора в сборе
39. Подъём и опускание автомобиля
40. Нижняя защита переднего бампера в сборе
41. Задняя монтажная поперечина нижней защиты переднего бампера в сборе
42. Слив и заправка охлаждающей жидкости электродвигателя и аккумуляторной батареи
43. Слив и заправка охлаждающей жидкости увеличителя запаса хода и отопителя
44. Слив и заправка моторного масла увеличителя запаса хода
45. Компоненты наддува — Кронштейн жгута проводов турбокомпрессора
46. Турбокомпрессор в сборе
47. Узел маслоподающей трубки турбокомпрессора
48. Наддув — Трубка возврата масла турбокомпрессора в сборе
49. Подводящая трубка охлаждения турбокомпрессора в сборе
50. Компоненты системы охлаждения — Обратная трубка системы охлаждения турбокомпрессора в сборе
51. Выпускной коллектор
52. Узел уплотнительной прокладки выпускного коллектора
53. Впускной коллектор в сборе
54. Топливные трубопроводы и соединительные компоненты — Топливопровод высокого давления в сборе
55. Датчики системы двигателя (компонент)-Датчик высокого давления
56. Топливные трубопроводы и соединительные детали — Топливная рампа высокого давления в сборе
57. Кронштейн комбинированного трубопровода
58. Быстросъёмный фиксатор
59. Быстросъёмный фиксатор
60. Компоненты системы вентиляции картера — Трубопровод картерных газов в сборе
61. Трубопровод отвода картерных газов к впускному коллектору в сборе
62. Свеча зажигания и катушка зажигания — Катушка зажигания в сборе
63. Компоненты датчиков системы двигателя — Датчик положения распределительного вала в сборе
64. Задняя проушина
65. Кронштейн крепления декоративного кожуха
66. Кронштейн топливной подающей трубки
67. Топливные магистрали и соединительные детали — Шумоизоляционный кожух насоса высокого давления
68. верхняя крышка электрощита моторного отсека
69. Топливные магистрали и соединительные детали — Топливный насос высокого давления в сборе
70. Верхняя уплотнительная прокладка топливного насоса высокого давления
71. Топливные магистрали и соединительные компоненты — Толкатель топливного насоса в сборе
72. Кронштейн крепления впускной трубки интеркулера
73. Крышка головки блока цилиндров в сборе
74. Прокладка крышки головки блока цилиндров
75. Нижняя уплотнительная прокладка насоса высокого давления
76. Узел распредвала-OCV
77. Натяжитель ГРМ в сборе
78. Топливные магистрали и соединительные детали — Форсунка в сборе
79. Масляный поддон и элементы смазочной системы — Масляный щуп в сборе
80. Поддон картера и элементы смазки — Трубка масляного щупа в сборе
81. Датчик температуры охлаждающей жидкости
82. Компоненты системы охлаждения — Термостат в сборе
83. Восковой термостат
84. Звёздочка выпускного распредвала
85. Выпускной распредвал в сборе
86. Компоненты газораспределительного механизма — Роликовое коромысло выпускного клапана
87. Выпускной гидравлический толкатель
88. Впускной VCP
89. Впускной распределительный вал в сборе
90. Компоненты газораспределительного механизма — Роликовое коромысло выпускного клапана
91. Выпускной гидравлический толкатель
92. Откачка и заправка хладагента
93. правая опора переднего силового агрегата в сборе
94. Накладка арки левого переднего колеса в сборе
95. Колесо в сборе (алюминиевое)
96. Стопорная гайка приводного вала
97. Подкрылок левого переднего колеса в сборе
98. Накладка правой передней колёсной арки в сборе
99. Колесо в сборе (алюминиевое)
100. Стопорная гайка приводного вала
101. Подкрылок правого переднего колеса в сборе
102. Компонент переднего стабилизатора: правая соединительная тяга переднего стабилизатора в сборе
103. Правый передний приводной вал в сборе
104. Компоненты переднего стабилизатора поперечной устойчивости — левая соединительная тяга переднего стабилизатора поперечной устойчивости в сборе
105. Левый передний приводной вал в сборе
106. Подводящий шланг радиатора
107. Отводящий шланг радиатора
108. Шланг подпитки дополнительного бачка двигателя 3
109. Патрубок отвода воздуха интеркулера в сборе Ⅰ
110. Компрессор с электроприводом в сборе
111. Левая передняя нижняя защита днища
112. защитная балка шасси
113. Передний глушитель в сборе

Снятие 38 шагов

1. 1

   Отсоедините разъём (3 шт.) жгута проводов двигателя в сборе.
2. 2

   Расстыкуйте фиксатор (1 шт.) жгута проводов двигателя в сборе.

3.

   3

   Отсоедините фиксирующую защёлку (2 шт.) жгута проводов моторного отсека.
4. 4

   Отсоедините разъём (1 шт.) жгута EMS увеличителя запаса хода.

5.

   5

   Ослабьте хомут крепления шланга подпитки дополнительного бачка электродвигателя, отсоедините шланг подпитки дополнительного бачка электродвигателя от интегрированного расширительного бачка.

6.

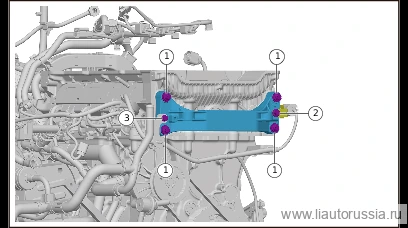

   6

   Извлеките стопорную пружину отводящего шланга чиллера, отсоедините отводящий шланг чиллера от шланга подпитки дополнительного водяного бачка аккумуляторной батареи.

7.

   7

   Выверните крепёжный болт (1 шт.), отсоедините промежуточный вал рулевого управления с пыльником в сборе от электроусилителя рулевого управления с рулевыми тягами в сборе.

   🔧 головка 10 мм Внимание: перед снятием крепёжного болта промежуточного вала рулевого управления с пыльником в сборе необходимо зафиксировать рулевое колесо в сборе с помощью фиксатора рулевого колеса

8.

   8

   Выверните крепёжный болт сигнального провода массы переднего электродвигателя, отсоедините сигнальный провод массы переднего электродвигателя от кузова.

   🔧 головка 13 мм

9.

   9

   Отсоедините разъём (1 шт.) жгута электронного насоса ОЖ отопителя.
10. 10

    Отсоедините разъём жгута проводов электронного трёхходового клапана (1 шт.).

11.

    11

    Отсоедините фиксатор крепления высоковольтного жгута проводов от тяговой батареи к компрессору и PTC.

12.

    12

    Нажмите кнопку разблокировки первой ступени, вытяните разъём высоковольтного жгута от тяговой батареи к компрессору и PTC-нагревателю до упора. 2 . Нажмите кнопку разблокировки второй ступени, отсоедините разъём высоковольтного жгута от тяговой батареи к компрессору и PTC-нагревателю, отведите высоковольтный жгут от тяговой батареи к компрессору и PTC-нагревателю в сторону.

13.

    13

    Разблокируйте фиксатор. 2 . Медленно потяните рычаг усилителя в направлении стрелки до упора, отсоедините разъём (1 шт.) высоковольтного жгута от тяговой батареи к переднему электродвигателю.

14.

    14

    Ослабьте хомут крепления отводящего шланга насоса ОЖ заднего электродвигателя, отсоедините отводящий шланг насоса ОЖ заднего электродвигателя от аккумуляторной батареи в сборе.

15.

    15

    Расстыкуйте фиксатор жгута проводов моторного отсека в сборе, отведите жгут проводов моторного отсека в сборе в сторону.

16.

    16

    Отсоедините разъём (4 шт.) жгута электроусилителя рулевого управления с рулевыми тягами в сборе.

17.

    17

    Ослабьте хомут крепления отводящего шланга теплообменника (отопителя), отсоедините отводящий шланг теплообменника (отопителя) от электронного трёхходового клапана.

18.

    18

    Извлеките стопорную скобу отводящего шланга насоса отопителя, отсоедините отводящий шланг насоса отопителя от электронного насоса ОЖ отопителя.

19.

    19

    Извлеките стопорную скобу отводящего шланга насоса ОЖ заднего электродвигателя, отсоедините отводящий шланг насоса ОЖ заднего электродвигателя от переднего участка нейлоновой подводящей трубки контура ОЖ заднего электродвигателя.

20.

    20

    С помощью клещей для быстроразъёмных соединений разблокируйте разъём III топливоподающей трубки топливного бака в сборе, отсоедините топливоподающую трубку топливного бака в сборе III.

21.

    21

    Отсоедините разъём жгута датчика температуры ОЖ отводящего шланга 2 радиатора электродвигателя.

22.

    22

    Ослабьте хомут крепления подводящего шланга электронного трёхходового клапана контура электродвигателя, отсоедините подводящий шланг электронного трёхходового клапана контура электродвигателя от сдвоенного электродвигателя с редуктором в сборе.
23. 23

    Ослабьте хомут крепления отводящего шланга радиатора электродвигателя 2, отсоедините отводящий шланг радиатора электродвигателя 2 от двойного электродвигателя с редуктором в сборе.

24.

    24

    Отсоедините фиксатор крепления высоковольтного жгута проводов от тяговой батареи к компрессору и PTC.

25.

    25

    Выверните болты крепления переднего подрамника в сборе (левая сторона) (4 шт.).

    🔧 головка 13 мм

    Примечание. Перед демонтажем закрепите электровентилятор в сборе и передний модуль охлаждения в сборе верёвкой на кронштейне передней блок-фары.

26.

    26

    Выверните болты крепления переднего подрамника в сборе (правая сторона) (4 шт.).

    🔧 головка 13 мм

27.

    27

    Выверните болты крепления левой передней опоры силового агрегата в сборе (2 шт.).

    🔧 головка 15 мм

28.

    28

    Выверните болты крепления переднего подрамника в сборе (2 шт.).

    🔧 головка 18 мм
29. 29

    Выверните болты крепления переднего подрамника в сборе (4 шт.), медленно опустите передний подрамник в сборе с компонентами.

    🔧 головка 21 мм

    Примечание

    • После демонтажа компонентов переднего подрамника в сборе изменится центр тяжести автомобиля, что приведёт к неустойчивости положения на подъёмнике — обеспечьте в этот момент дополнительную опору автомобиля.
    • При демонтаже компонентов переднего подрамника в сборе используйте специальное поддерживающее приспособление для плавного и медленного опускания, работа выполняется совместно двумя специалистами по ремонту.
    • Зафиксируйте блок двигателя в сборе и узел мультимодового электропривода в сборе, чтобы избежать их наклона и повреждения деталей.

30.

    30

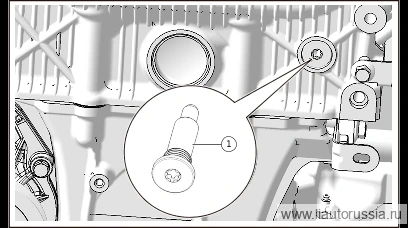

    Выверните центрирующий штифт головки блока цилиндров (с уплотнительным кольцом) (1 шт.).

    🔧 головка-бита T45

31.

    31

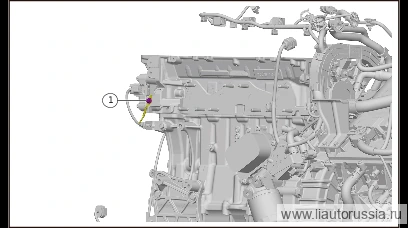

    Выверните крепёжный болт (1 шт.) жгута проводов двигателя в сборе.

    🔧 торцевая головка 8 мм

32.

    32

    Выверните болты крепления трубки расширительного бачка (1 шт.).

    🔧 головка 8 мм
33. 33

    Выверните болты крепления кронштейна жгута проводов двигателя (1 шт.).

    🔧 головка 10 мм
34. 34

    Выверните болты крепления правого кронштейна опоры (4 шт.), снимите правый кронштейн опоры.

    🔧 головка E14

35.

    35

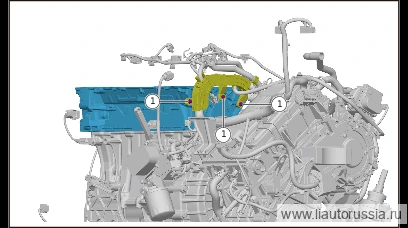

    Выверните болты крепления жгута проводов двигателя в сборе (3 шт.), отсоедините жгут проводов двигателя в сборе от головки блока цилиндров в сборе.

    🔧 головка 8 мм

36.

    36

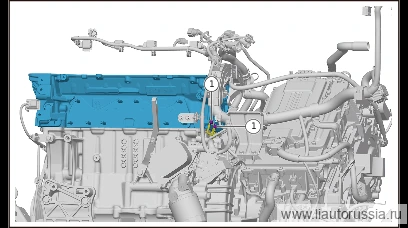

    Выверните болты крепления жгута проводов двигателя в сборе (2 шт.), отсоедините жгут проводов двигателя в сборе от головки блока цилиндров в сборе.

    🔧 головка 8 мм

37.

    37

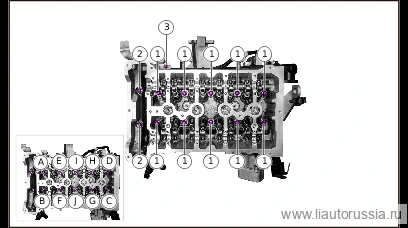

    Выверните болты крепления головки блока цилиндров в сборе (1 шт.).

    🔧 головка E10одноразовая деталь

    Примечание. Болт головки блока цилиндров 1002830 является деталью одноразового использования, при каждой разборке/сборке необходимо заменять его новой деталью.
38. 38

    Выверните болты крепления головки блока цилиндров в сборе (2 шт.).

    🔧 головка E10одноразовая деталь

    Примечание

    • Болт головки блока цилиндров 1000032 является деталью одноразового использования, при каждой разборке/сборке необходимо заменять его новой деталью. 3.
    • В алфавитном порядке последовательно выверните болты крепления головки блока цилиндров в сборе (10 шт.), снимите головку блока цилиндров в сборе.
    • Используемый инструмент: головка E12.
    • Болт головки блока цилиндров 1000034 является деталью одноразового использования, при каждой разборке/сборке необходимо заменять его новой деталью.
    • Шайба болта головки блока цилиндров 1000035 является деталью одноразового использования, при каждой разборке/сборке необходимо заменять её новой деталью.
    • При выворачивании болтов головки блока цилиндров, во избежание деформации привалочной плоскости головки блока цилиндров в сборе, обязательно выполняйте демонтаж в алфавитном порядке.
    • Крышки подшипников распределительного вала обрабатываются заодно с головкой блока цилиндров и заменяются в комплекте; при заказе для ремонта головка блока цилиндров в сборе уже включает крышки подшипников распределительного вала.
    • При отделении головки блока цилиндров в сборе от блока цилиндров в сборе не допускайте повреждения (царапин) уплотнительной поверхности.
    • После демонтажа необходимо заменить прокладку головки блока цилиндров новой.
    • Если цепь ГРМ уже уложена в корпус механизма газораспределения, запрещается вращать коленчатый вал.
    • Цепь ГРМ может заклинить на звёздочке коленчатого вала.
    • Извлекать цепь ГРМ с помощью инструмента допускается только при сборке.
    • При замене болтов головки блока цилиндров не смывайте покрытие с болтов.
    • Наденьте шайбу болта головки блока цилиндров на болт.
    • Шайба может упасть внутрь двигателя (опасность повреждения).

Установка 39 шагов

1. 1

   Установите головку блока цилиндров в сборе, в алфавитном порядке последовательно установите болты крепления головки блока цилиндров в сборе (10 шт.). Болт головки блока цилиндров 1000034. Момент затяжки: этап 1 — (30±2) Н·м, этап 2 — (90±3)°, этап 3 — (90±3)°.

   ⚙︎ этап 1: (30±2) Н·м🔧 головка E12одноразовая деталь

   Примечание. Болт головки блока цилиндров 1000034 является деталью одноразового использования, при каждой разборке/сборке необходимо заменять его новой деталью.
2. 2

   Установите болты крепления головки блока цилиндров в сборе (2 шт.). Болт головки блока цилиндров 1000032. Момент затяжки: этап 1 — (15±2) Н·м, этап 2 — (90±3)°, этап 3 — (90±3)°.

   ⚙︎ этап 1: (15±2) Н·м🔧 головка E10одноразовая деталь

   Примечание. Болт головки блока цилиндров 1000032 является деталью одноразового использования, при каждой разборке/сборке необходимо заменять его новой деталью.
3. 3

   Установите болты крепления головки блока цилиндров в сборе (1 шт.). Болт головки блока цилиндров 1002830. Момент затяжки: этап 1 — (20±2) Н·м, этап 2 — (30±2) Н·м.

   ⚙︎ этап 1: (20±2) Н·м🔧 головка E10одноразовая деталь

   Примечание

   • Болт головки блока цилиндров 1002830 является деталью одноразового использования, при каждой разборке/сборке необходимо заменять его новой деталью.
   • Шайба болта головки блока цилиндров 1000035 является деталью одноразового использования, при каждой разборке/сборке необходимо заменять её новой деталью.
   • При установке болтов головки блока цилиндров на всех резьбовых отверстиях, сквозных отверстиях, а также на посадочных поверхностях болтов и шайб не допускается наличие охлаждающей жидкости, воды и моторного масла.
   • При установке болтов головки блока цилиндров, во избежание деформации привалочной плоскости головки блока цилиндров в сборе, обязательно выполняйте демонтаж в алфавитном порядке.
   • Перед установкой необходимо заменить прокладку головки блока цилиндров новой.
   • Если цепь ГРМ уже уложена в корпус механизма газораспределения, запрещается вращать коленчатый вал.
   • Цепь ГРМ может заклинить на звёздочке коленчатого вала.
   • Извлекать цепь ГРМ с помощью инструмента допускается только при сборке.
   • При замене болтов головки блока цилиндров не смывайте покрытие с болтов.
   • Шайба может упасть внутрь двигателя (опасность повреждения).

4.

   4

   Подсоедините жгут проводов двигателя в сборе к головке блока цилиндров в сборе, установите болты крепления жгута проводов двигателя в сборе (2 шт.). Q1840616F70 Болт с шестигранной фланцевой головкой. Момент затяжки: (10±1) Н·м.

   ⚙︎ (10±1) Н·м🔧 головка 8 ммQ1840616F70

5.

   5

   Подсоедините жгут проводов двигателя в сборе к головке блока цилиндров в сборе, установите болты крепления жгута проводов двигателя в сборе (3 шт.). Q1840616F70 Болт с шестигранной фланцевой головкой. Момент затяжки: (10±1) Н·м.

   ⚙︎ (10±1) Н·м🔧 головка 8 ммQ1840616F70

6.

   6

   Установите правый кронштейн опоры, установите болты крепления правого кронштейна опоры (4 шт.). Болт 1000002. Момент затяжки: (60±6) Н·м.

   ⚙︎ (60±6) Н·м🔧 головка E14
7. 7

   Установите болты крепления кронштейна жгута проводов двигателя (1 шт.). Болт крепления задней проушины ST00043. Момент затяжки: (20±3) Н·м.

   ⚙︎ (20±3) Н·м🔧 головка 10 мм
8. 8

   Установите болты крепления трубки расширительного бачка (1 шт.). Q1840616F70 Болт с шестигранной фланцевой головкой. Момент затяжки: (10±1) Н·м.

   ⚙︎ (10±1) Н·м🔧 головка 8 ммQ1840616F70

9.

   9

   Установите крепёжный болт (1 шт.) жгута проводов двигателя в сборе. Q1840616F70 Болт с шестигранной фланцевой головкой Момент затяжки: (10±1) Н·м

   ⚙︎ (10±1) Н·м🔧 торцевая головка 8 ммQ1840616F70

10.

    10

    Установите центрирующий штифт головки блока цилиндров (с уплотнительным кольцом) (1 шт.). Момент затяжки: (23.5±2.35) Н·м.

    ⚙︎ (23.5±2.35) Н·м🔧 головка-бита T45

11.

    11

    Установите передний подрамник в сборе с компонентами, установите болты крепления переднего подрамника в сборе (4 шт.). X01-89185070 Комбинация болта с шестигранной фланцевой головкой и плоской шайбы. Момент затяжки: (130) Н·м + (90)°.

    ⚙︎ (130) Н·м🔧 головка 21 ммX01-89185070

    Примечание

    • После установки компонентов заднего подрамника в сборе снимите дополнительную опору.
    • При установке компонентов переднего подрамника в сборе используйте специальное поддерживающее приспособление для плавного и медленного подъёма, работа выполняется совместно двумя специалистами по ремонту.
    • Зафиксируйте блок двигателя в сборе и узел мультимодового электропривода в сборе, чтобы избежать их наклона и повреждения деталей.
12. 12

    Установите болты крепления переднего подрамника в сборе (2 шт.). X01-89185043 Комплект: болт с шестигранной головкой и плоская шайба Момент затяжки: (190±15) Н·м

    ⚙︎ (190±15) Н·м🔧 головка 18 ммX01-89185043

13.

    13

    Установите болты крепления левой опоры силового агрегата в сборе (2 шт.). X01-89185032 Болт с шестигранной фланцевой головкой Момент затяжки: (90±10) Н·м

    ⚙︎ (90±10) Н·м🔧 головка 15 ммX01-89185032

14.

    14

    Установите болты крепления переднего подрамника в сборе (правая сторона) (4 шт.). Q146B0830F61L Комплект: болт с шестигранной головкой, пружинная шайба и плоская шайба Момент затяжки: (23±2) Н·м

    ⚙︎ (23±2) Н·м🔧 головка 13 мм

15.

    15

    Установите болты крепления переднего подрамника в сборе (левая сторона) (4 шт.). Q146B0830F61L Комплект: болт с шестигранной головкой, пружинная шайба и плоская шайба Момент затяжки: (23±2) Н·м

    ⚙︎ (23±2) Н·м🔧 головка 13 мм Примечание: после завершения установки снимите верёвку, фиксирующую электровентилятор в сборе и передний модуль охлаждения в сборе

16.

    16

    Установите фиксаторы высоковольтного жгута от тяговой батареи к компрессору и PTC.

17.

    17

    Подсоедините отводящий шланг радиатора электродвигателя 2 к сдвоенному электродвигателю с редуктором в сборе, установите хомут крепления отводящего шланга радиатора электродвигателя 2.
18. 18

    Подсоедините подводящий шланг электронного трёхходового клапана контура электродвигателя к сдвоенному электродвигателю с редуктором в сборе, установите хомут крепления подводящего шланга электронного трёхходового клапана контура электродвигателя.

19.

    19

    Подсоедините разъём жгута провода отводящего шланга радиатора электродвигателя 2 (датчик температуры охлаждающей жидкости).

20.

    20

    Подсоедините топливную трубку подачи топливного бака в сборе III по направлению стрелки.

    Примечание

    • При подсоединении топливной трубки подачи топливного бака в сборе III запрещается отклоняться от направления, указанного стрелкой, во избежание смещения уплотнительного кольца.
    • Подсоедините топливную трубку подачи топливного бака в сборе III до упора, до щелчка.

21.

    21

    Подсоедините отводящий шланг насоса ОЖ заднего электродвигателя к переднему участку подводящей нейлоновой трубки контура охлаждения заднего электродвигателя, установите пружинный фиксатор отводящего шланга насоса ОЖ заднего электродвигателя.

22.

    22

    Подсоедините отводящий шланг насоса ОЖ отопителя к электронному насосу ОЖ отопителя, установите пружинный фиксатор отводящего шланга насоса ОЖ отопителя.

23.

    23

    Подсоедините отводящий шланг теплообменника (отопитель) к электронному трёхходовому клапану, установите хомут крепления отводящего шланга теплообменника (отопитель).

24.

    24

    Подсоедините разъём жгута провода электроусилителя рулевого управления с рулевой тягой в сборе (4 шт.).

25.

    25

    Установите фиксирующую защёлку жгута проводов моторного отсека в сборе.

26.

    26

    Подсоедините отводящий шланг насоса ОЖ заднего электродвигателя к тяговой аккумуляторной батарее в сборе, установите хомут крепления отводящего шланга насоса ОЖ заднего электродвигателя.

27.

    27

    Подсоедините разъём высоковольтного жгута от тяговой батареи к переднему электродвигателю (1 шт.), установите рычаг-рукоятку по направлению стрелки до упора. 2. Заблокируйте фиксатор.

28.

    28

    Подсоедините разъём высоковольтного жгута от тяговой батареи к компрессору и PTC до упора.

29.

    29

    Установите фиксаторы высоковольтного жгута от тяговой батареи к компрессору и PTC.

30.

    30

    Подсоедините разъём жгута проводов электронного трёхходового клапана (1 шт.).
31. 31

    Подсоедините разъём жгута проводов электронного насоса ОЖ отопителя (1 шт.).

32.

    32

    Установите провод массы сигнала переднего электродвигателя, установите болты крепления провода массы сигнала переднего электродвигателя. M01-89146820 Комплект: болт с шестигранной головкой, пружинная шайба и плоская шайба Момент затяжки: (23±2) Н·м

    ⚙︎ (23±2) Н·м🔧 головка 13 ммM01-89146820

33.

    33

    Подсоедините промежуточный вал рулевого управления с пыльником в сборе к электроусилителю рулевого управления с рулевой тягой в сборе, установите крепёжные болты (1 шт.). Q1840830TF61 Болт с шестигранной фланцевой головкой Момент затяжки: (27±2) Н·м

    ⚙︎ (27±2) Н·м🔧 головка Примечание: снимите с рулевого колеса специальный инструмент (специальный инструмент для регулировки развал-схождения) 10 ммQ1840830TF61

34.

    34

    Подсоедините отводящий шланг chiller к шлангу подпитки дополнительного бачка охлаждающей жидкости батареи, установите пружинный фиксатор отводящего шланга chiller.

35.

    35

    Подсоедините пополнительный шланг дополнительного бачка электродвигателя к интегрированному расширительному бачку, установите хомут крепления пополнительного шланга дополнительного бачка электродвигателя.

36.

    36

    Подсоедините разъём жгута провода EMS увеличителя запаса хода (1 шт.).
37. 37

    Установите фиксатор жгута проводов моторного отсека (2 шт.).

38.

    38

    Установите фиксатор жгута проводов двигателя в сборе (1 шт.).
39. 39

    Подсоедините разъём жгута проводов двигателя в сборе (3 шт.).

Моменты затяжки — сводка

Сопутствующие калибровки: выполняются на фирменном оборудовании Li Auto

• Регулировка фаз газораспределения распределительного вала
• Процедура обучения зубьям датчика положения коленчатого вала двигателя (ДВС)
• Калибровка высоты
• Регулировка углов установки колёс (развал-схождение)
• Калибровка кругового обзора 360°
• Калибровка камер переднего вида, заднего вида и передней длиннофокусной камеры
• Калибровка камер кругового обзора
• Калибровка лидара
