Впускной коллектор в сборе

Подготовительные работы 17

1. Двери автомобиля книга владельца
2. Открытие и закрытие капота
3. Двери багажника на электроприводе книга владельца
4. Аккумулятор книга владельца
5. Декоративный колпачок
6. Демонтаж и монтаж узла основного рычага и щётки стеклоочистителя
7. Демонтаж и монтаж узла вспомогательного рычага и щётки стеклоочистителя
8. Задний уплотнитель моторного отсека
9. Передняя защита моторного отсека
10. Левая защита моторного отсека в сборе
11. Правая защита моторного отсека в сборе
12. Облицовочная панель вентиляции переднего щита в сборе
13. Верхний узел второй защитной стенки в сборе
14. Кузов, передние компоненты — Передняя соединительная поперечина стаканов амортизаторов
15. Декоративный кожух двигателя в сборе
16. Воздушный фильтр в сборе
17. Компоненты датчиков системы двигателя — Датчик температуры и давления впускного воздуха

Снятие 13 шагов

1. 1

   Выверните болты крепления монтажного кронштейна электромагнитного клапана адсорбера (2 шт.).

   🔧 головка 8 мм
2. 2

   Отсоедините разъём жгута проводов электромагнитного клапана адсорбера (1 шт.).

3.

   3

   Нажмите в направлении, указанном стрелкой, чтобы разблокировать трубопровод отвода картерных газов к впускному коллектору в сборе, отсоедините трубопровод отвода картерных газов к впускному коллектору от впускного коллектора в сборе. 2 . Нажмите в направлении, указанном стрелкой, чтобы разблокировать трубопровод TEV к впускному коллектору в сборе, отсоедините трубопровод TEV к впускному коллектору от впускного коллектора в сборе.

4.

   4

   Ослабьте хомут крепления выходного патрубка интеркулера VIII (1 шт.), отсоедините выходной патрубок интеркулера VIII от электронного дроссельного узла в сборе.

   🔧 головка 7 мм

5.

   5

   Отсоедините разъём жгута проводов электронного дроссельного узла в сборе (1 шт.).
6. 6

   Выверните гайки крепления кронштейна жгута проводов дроссельного узла (1 шт.), отведите жгут проводов электронного дроссельного узла в сборе в сторону.

   🔧 головка 10 мм

7.

   7

   Выверните болты крепления монтажного кронштейна впускного коллектора (1 шт.).

   🔧 головка 8 мм

8.

   8

   Выверните болты крепления впускного коллектора в сборе (4 шт.).

   🔧 головка 13 мм
9. 9

   Выверните гайки крепления впускного коллектора в сборе (1 шт.), снимите впускной коллектор в сборе.

   🔧 головка 13 мм

10.

    10

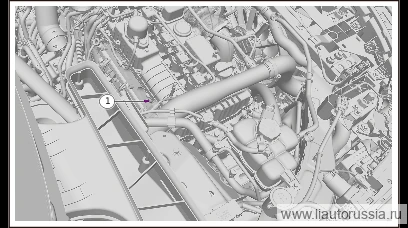

    Выверните шпильки (1 шт.).

    🔧 головка E8 ммодноразовая деталь

    Примечание. Шпилька 1000028 является деталью одноразового использования, при каждом демонтаже и монтаже необходимо заменять её на новую.

11.

    11

    Снимите уплотнительное кольцо впускного коллектора.

    одноразовая деталь

    Примечание. Уплотнительное кольцо впускного коллектора E15M-92080003 является деталью одноразового использования, при каждом демонтаже и монтаже необходимо заменять её на новую.

12.

    12

    Выверните гайки крепления электронного дроссельного узла в сборе (1 шт.).

    🔧 головка 10 мм
13. 13

    Выверните болты крепления электронного дроссельного узла в сборе (2 шт.), снимите впускной коллектор в сборе.

    🔧 головка 10 мм

Установка 14 шагов

1.

   1

   Установите впускной коллектор в сборе, установите болты крепления электронного дроссельного узла в сборе (2 шт.). Момент затяжки: (10±1) Н·м.

   ⚙︎ (10±1) Н·м🔧 головка 10 мм
2. 2

   Установите гайки крепления электронного дроссельного узла в сборе (1 шт.). Момент затяжки: (10±1) Н·м.

   ⚙︎ (10±1) Н·м🔧 головка 10 мм

3.

   3

   Установите уплотнительное кольцо впускного коллектора.

   одноразовая деталь

   Примечание. Уплотнительное кольцо впускного коллектора E15M-92080003 является деталью одноразового использования, при каждом демонтаже и монтаже необходимо заменять её на новую.

4.

   4

   Установите шпильки (шт.). Шпилька 1000028. Момент затяжки: первый этап (3±0.45) Н·м, второй этап (12.8~17.3) Н·м.

   ⚙︎ этап 1: 3±0.45 Н·м🔧 головка E8 ммодноразовая деталь

   Примечание. Шпилька 1000028 является деталью одноразового использования, при каждом демонтаже и монтаже необходимо заменять её на новую.

5.

   5

   Установите впускной коллектор в сборе, установите гайки крепления впускного коллектора в сборе (1 шт.). Фланцевая гайка с наружным шестигранником ST10001. Момент затяжки: (20±5) Н·м.

   ⚙︎ (20±5) Н·м🔧 головка 13 мм
6. 6

   Установите болты крепления впускного коллектора в сборе (4 шт.). Момент затяжки: 15 (12.8~17.3) Н·м.

   ⚙︎ 15(12.8~17.3) Н·м🔧 головка 13 мм

7.

   7

   Установите болты крепления монтажного кронштейна впускного коллектора (1 шт.). Момент затяжки: (10±1.5) Н·м.

   ⚙︎ (10±1.5) Н·м🔧 головка 8 мм

8.

   8

   Установите жгут проводов электронного дроссельного узла в сборе, установите гайки крепления кронштейна жгута проводов дроссельного узла (1 шт.). Момент затяжки: (10±1) Н·м.

   ⚙︎ (10±1) Н·м🔧 головка 10 мм
9. 9

   Подсоедините разъём жгута проводов электронного дроссельного узла в сборе (1 шт.).

10.

    10

    Соедините патрубок выхода воздуха интеркулера VIII с электронным дроссельным узлом в сборе, затяните фиксирующий хомут патрубка выхода воздуха интеркулера VIII (1 шт.).

    🔧 головка 7 мм

11.

    11

    Соедините магистраль TEV к впускному коллектору в сборе с впускным коллектором в сборе, убедитесь, что магистраль TEV к впускному коллектору в сборе установлена в правильное положение.
12. 12

    Соедините магистраль отвода картерных газов к впускному коллектору в сборе с впускным коллектором в сборе, убедитесь, что магистраль отвода картерных газов к впускному коллектору в сборе установлена в правильное положение.

13.

    13

    Подсоедините разъём жгута проводов электромагнитного клапана адсорбера (1 шт.).
14. 14

    Установите крепёжные болты монтажного кронштейна электромагнитного клапана адсорбера (2 шт.). Момент затяжки: (5±0.5) Нм

    ⚙︎ (5±0.5) Н·м🔧 головка 8 мм

Моменты затяжки — сводка
