Облицовочная панель вентиляции переднего щита в сборе
Жабо (вентиляционная накладка) · Li L7 2022–2023 · стр. 3182–3183 оригинала
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 9
- Двери автомобиля книга владельца
- Открытие и закрытие капота
- Декоративный колпачок
- Демонтаж и монтаж узла основного рычага и щётки стеклоочистителя
- Демонтаж и монтаж узла вспомогательного рычага и щётки стеклоочистителя
- Передняя защита моторного отсека
- Задний уплотнитель моторного отсека
- Левая защита моторного отсека в сборе
- Правая защита моторного отсека в сборе
Снятие 1 шагов
-

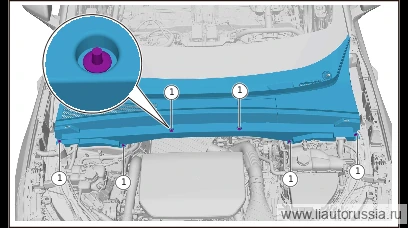

Отсоедините фиксирующие защёлки вентиляционной облицовки переднего щита в сборе (6 шт.), снимите вентиляционную облицовку переднего щита в сборе.
Примечание. Для более наглядного отображения положения демонтажа/монтажа детали на изображении капот не показан, в реальной работе демонтаж капота не требуется.
Установка 1 шагов
-
Установите облицовку щитка передка в сборе, установите фиксаторы облицовки щитка передка в сборе (6 шт.).
