Верхний узел второй защитной стенки в сборе
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.

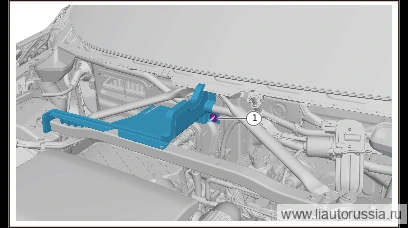

Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 12
- Двери автомобиля книга владельца
- Двери багажника на электроприводе книга владельца
- Аккумулятор книга владельца
- Открытие и закрытие капота
- Передняя защита моторного отсека
- Задний уплотнитель моторного отсека
- Левая защита моторного отсека в сборе
- Правая защита моторного отсека в сборе
- Декоративный колпачок
- Демонтаж и монтаж узла основного рычага и щётки стеклоочистителя
- Демонтаж и монтаж узла вспомогательного рычага и щётки стеклоочистителя
- Облицовочная панель вентиляции переднего щита в сборе
Снятие 2 шагов
-

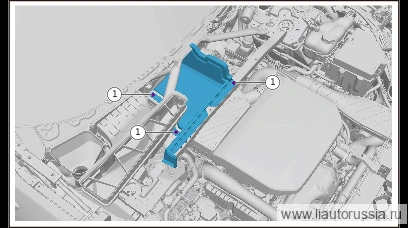

Отсоедините фиксирующие защёлки верхней части в сборе второй защитной перегородки (3 шт.).
-
Отсоедините гайку крепления пластинчатой пружины верхней части перегородки моторного отсека в сборе (1 шт.), снимите верхнюю часть перегородки моторного отсека в сборе.
Установка 2 шагов
-
Установите верхний узел второй защитной стенки в сборе, установите гайку рессоры верхней части второй защитной стенки.
-
Установите фиксирующую защёлку (3 шт.) верхней части второй защитной перегородки в сборе.
