Узел распредвала-OCV
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 8
- Двери автомобиля книга владельца
- Открытие и закрытие капота
- Двери багажника на электроприводе книга владельца
- Крышка багажника в сборе
- Крышка смотрового люка аккумуляторной батареи
- Аккумулятор книга владельца
- Декоративный кожух двигателя в сборе
- Воздушный фильтр в сборе
Снятие 2 шагов
-

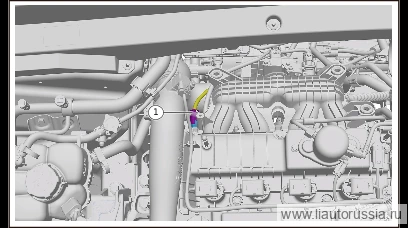

Отсоедините разъём жгута проводов OCV (1 шт.).
-

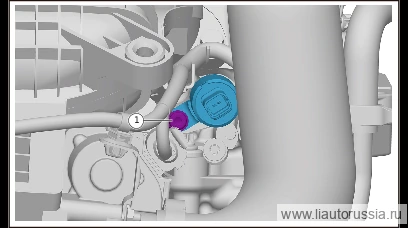

Выверните крепёжные болты OCV (1 шт.), снимите OCV. Возможные неисправности при наличии загрязнений: нестабильная работа, запись кодов неисправностей OBD, повышенный выброс отработавших газов, снижение мощности двигателя. Подготовьте чистую ветошь: после снятия OCV вытечет небольшое количество моторного масла — не допускайте попадания масла на ремень.
🔧 головка Примечание: ● При демонтаже и монтаже OCV обязательно соблюдайте чистоту T30
Установка 4 шагов
-
Установите OCV, установите крепёжные болты OCV (1 шт.). 1000105 Болт крепления OCV Момент затяжки: 8,8 (7,8~9,9) Нм
⚙︎ 8.87.8~9.9 Н·м🔧 головка T30 -
Подсоедините разъём жгута проводов OCV (1 шт.).
-
Если OCV подлежит повторному использованию: очистите загрязнения на сетчатом фильтре, показанном на рисунке.
-
Если OCV подлежит повторному использованию: проверьте уплотнительное кольцо на наличие повреждений и загрязнений, чтобы избежать течи масла после установки.
Моменты затяжки — сводка
| Операция | Момент |
|---|---|
| Установите OCV, установите крепёжные болты OCV (1 шт.). 1000105 Болт к… | 8.87.8~9.9 Н·м |
